加热板的正确接线法

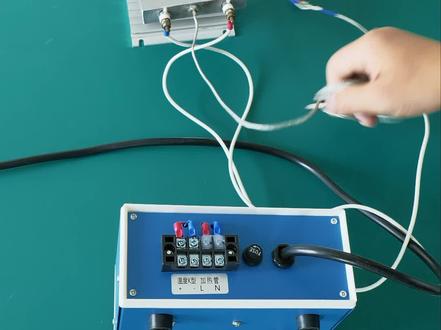

这是一个加热板，这两根是加热板的加热线，这个是温度传感器的线， 我们把这两根发热板的线对应着加热管的标识压管、活线、零线， 这个是温度传感器的线，默认的是 k 型的，红色的接正极，蓝色的接负极， 这样就接线完成了。如果说是多支发热管的话，就比如这样是两支发热管或者两支以上的话，采用并联的接线，就是把这个发热管一分为二， 一部分这部分接火线，这这部分接零线。发热管是不分正负极的，就像这样 这样见。

首先温控器接第一张电热板嘛，就是对着颜色接啊，黄接黄，红接红，蓝接蓝，第一张跟第二张 黄接红，红接黄，蓝接蓝，地线接地线，第二张跟第三张地线接地线，然后其他的三根线对着颜色接起来，然后最后这一组这一个没有接， 就把它单独包一下，单独做结缘，每一根线都是立线粘到这个呃，盒板上，这个这个盒盖上，这就撤定店了，这样是正确的撤定店， 木纹碳纤维的。

电热板两块电热板之间怎么接线？这是控制盒，控制盒过来看一下，两块电电热板之间的就是接线的控制盒线，红线及红线，黄线和黄线相接，蓝线和蓝线 双色线，这个是地线，地线和地线相接，但这个电热炕板的地线是绿色啊，这个可以这样接，这根比较细，能看着是地线，这是接电源电源盒，这个控制盒这块是这样接的。看看两个电热板之间呢是怎么接的， 看看这黄色线吸到这个第二块电热板的红色线上，蓝色线接蓝色线， 绿色线用接绿色线这个红的第二块电视板这黄线就不接了，这就实现了两个电视板分区控制，比如说这个床睡一个人的时候，你就可以把这个 右边的打开，右边的热，左边不热，这就实现了分区控制，看着吗？第一块板这红色线和第二块板这黄的不接，看看第一块板的黄色线 和第二块板的红色线相接，这样就实现两块板分区控制。这第二块板的尾端呢，用绝缘胶布给他缠好，用透明胶带给粘好了，完事 我们来处理第一和第二块板之间的线的接头，用胶布给他们包好， 该缠的都给他缠上，哎，就这样一个个都给他缠上，盖板盖上，准备收工了。长青在这里感谢大家的观看和关注点赞， 谢谢收看，下一个视频见，拜拜！

大家好，这个九点朋友我家里买了两块电热板，这个杨姑娘给他做了一个 电热炕，然后电热板这个切线呢，他轻松帮我一下忙。嗯，活动完以后啊，就这个电热板的切线和大家分享一下。另外对这个电热板的这种的维修，呃也简单的跟大家说一下。 呃，为什么说这个电线板这个接线呢？感觉到稍微复杂些，因为这个电线板这个接线端有两个这个接线端口， 并且那面两面都各有三条线，线是分别是红色线、蓝色线和黄色线两块板这个 呃并连在一起的这个配置的一个呃网红开关，这个网红啊是双目的网红开关就是说两块电热管可以各式控制， 那么接线的时候单独移开电线板，这个看到极限端是三二线，因为他这种这个电线板一般都不给你的使用生命书，嗯，对自己琢磨些究竟是怎么回事。 呃，我的网网表良心，终于搞明白这个伤口心代表着什么。红心和蓝色鞋就是这个电流石的极限端 黄水线是往下一个这个跌板过渡这根线，所以说呀，这个接线的时候就是说，呃，因为我是， 嗯，我写的是上午的一个开花蟹，呃，其中的一路写着这个红绳和兰州蟹， 然后另一路写一个拉扯线，那个就不能写这个红色线，就写那个黄色线， 黄色线就是到下一个管的过渡的线，这个要在在两块这个电管事件把这个 呃红色线和这个蓝色线都对接起来，把那个红色线就不要接什么了，直接搞 胶带把它包好。同理是另一块这个电碗，另一端那个红完黄上面撇，也给他分别个胶布包好。这就是 这两块电网的这个正确的解法，也就是一个温控器，可以单独的控制两块电网各自的温度。 呃，希望以后事业也都能够各自控制温度啊，效果确实是很理想，比廉价的对路子应该是要高级的多的多了。 呃，另外这种东西的维修，我感觉电鱼板这个东西啊，一般很少损坏，另外也如果损坏了，因为它是住宿成一体的，坏了就是坏了，也就没有什么价值。 主要的问题就是处在这个控制器上，控制器上以为他是电子控制的。 呃，容易出现一些控制不灵敏的现象，或者是调温不准确的现象。如果一旦出现这种现象，就可以在网上重新买一下这个这个电子，这个控制器， 这个也不是太贵，照原样线重新接回去，也就把问题解决了。 好，今天就跟大家分享到这这里，谢谢大家！再见！

电炕板的接线今天给老铁讲一下，用的是电炕专用双温双控温控器，温控器电源线接第一张板子颜色相符，对应接线，这个一共是三张板子，第一张板子单热，第二张第三张是一起热的。 第一张板子的黄线接第二张板子红线，蓝色接蓝色，画皮线是接地线。第一张板子的红线和第二张板的黄线分别封死，每张板子的红色线和蓝色线是负载， 黄色线是电源引线，从一侧进，另一侧出，没有负载。因为第二第三张板一起热，所以红色接红色，蓝色接蓝色。从第一张板子黄色线，电源已经导到第二张板子红色线上了，所以二三板子的黄色线已经没有电源，接不接没有作用。第三张板尾端 是最末端，所以用胶带做好绝缘就可以了，尾端每条线都分别绝缘，千万不要短接，那样板子就烧坏了。像这样，电抗板的接线就完成了。两张板和四张板的接线方法和这个基本一样， 电炕温控器一般都固定在墙上，电炕板上面铺上炕搁，方便打理也更美观。

这是一个加热板，这两根是加热板的加热线，这个是温度传感器的线。 我们把这两根发热板的线对应着加热管的标识压管、火线、零线。 这个是温度传感器的线，默认的是 k 线的。红色的接正极，蓝色的接负极， 这样就接线完成了。如果说是多支发热管的话，就比如这样是两支发热管，或者两支以上的话，采用并联的接线。就是把这个发热管一分为二， 一部分这部分接火线，这这部分接零线。发热管是不分正负极的。就像这样。 第二件。
