中海达rtk变坡边坡放样教程

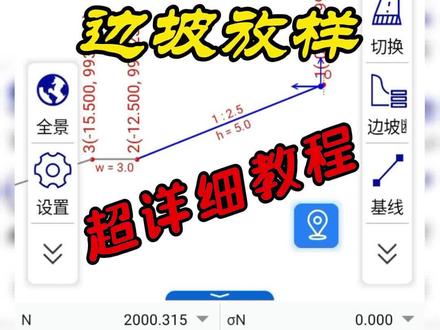

编辑好道路数据后，进入道路放样界面，底部边坡字匹配支持边坡切换按钮，点击右侧切换，进入横断面视角，边坡外接到横断面最边缘点进行显示， 点击边坡自匹配模式图上放样边坡时，边坡随着时时投影里程的增加，依据设定的边坡渐变参数，边坡对应渐变。点击底部边坡库中的边坡，手动放样边坡，如二一五， 选择边坡作用方向，这里我们以右为例进行选择，这样即可完成手动设置放样边坡。

r t k 锥坡放样教程进入测量主界面，点击道路放样模块，点击三角形，选择锥坡放样，目前支持选择自由锥坡和锥坡采样。 一、追坡采样方式，选择追坡采样，调整点间距，点间距设置为一，单位为米，软件会自动生成坡角点，选需要放样的类型，目前支持放坡角点和坡角线，先选择坡角点也是选择 t。 九、 选择完坡角点后，支持放该坡角的坡面线，勾选坡面线即可放当前坡面线上的点，点一下切换即可切换不同视角，快速放坡角点和坡面线。二、 自由追坡放样方式，选择自由追坡软件根据当前位置自动推算出当前坡面点的距离和方位，最后根据提示去作业。

边坡放养从 v 二点一四版本起，有两种模式一、放养时通过边坡参数自匹配渐变。二、放养时手动选择底部边坡库边坡进行选择放养。 点击右侧工具栏顶部切换视角按钮，进入横截面视图模式。 底部选择使用边坡自匹配模式，可以看到边坡随着实施里程的增加，在依据设定的边坡参数进行渐变加长。底部也可以切换成手动切换边坡模式。 选中底部边坡库中的边坡，进一步选择边坡作用在左还是右，即可。手动设置放 边坡左上角提示信息，实时显示当前 rtk 主机所在里程和偏距高差，以及对应到路面的填挖高度信息。 对应颜色的示意线用对应的颜色进行左上角标示。

边坡放养从 v 二点一四版本起，有两种模式，一、放养时通过边坡参数自匹配渐变。二、放养时手动选择底部边坡库边坡进行选择放样， 点击右侧工具栏顶部切换视角按钮，进入横截面试图模式， 底部选择使用边坡自匹配模式，可以看到边坡随着实施里程的增加， 在依据设定的边坡参数进行渐变加长，底部也可以切换成手动切换边坡模式，选中底部边坡库中的边坡，进一步选择边坡作用，再左还是右， 即可手动设置放样。边坡左上角提示信息实时显示当前 rtk 主机所在里程和偏距高差以及对应到路面的填挖高度信息。对应颜色的示意线用对应的颜色进行左上角标示。

追坡坡面先放样你听过吗？升级中海达三点零点六版本，无需 vip 就可以体验哦！我们点击道路设计，点击道路库选择，我们编辑好的追坡设计，点击确定 放样类型，选择追颇放样。目前我们支持两种，一种是自由追颇，一种是追颇采样，我们这里选择追颇采样。 接下来我们选择点间距，或者是等分数之后，我们再选择坡角点， 例如我们这边选择 t 八之后，我们可以勾选坡面线，我们就可以放坡面线上的点啦！我们还可以点击切换，实时切换坡角点或者放坡面线上的点。追坡放样，你学会了吗？

rtk 挡土墙放样教程测量主界面，点击道路放样模块，点击三角形选择边坡放样。边坡类型选择挡土墙 选择挡土墙，在道路的方向中线左侧选左，中线右侧选右。 目前支持选择挡土墙特征点方式放样和坡面点方式放样，当选择挡土墙特征点方式放样， 当选择坡面点方式放样，然后根据提示引导进行作业，直至完成。

匹配边坡库中的边坡与里程数据，点击添加 输入边坡开始里程，选择左、右边坡变化方式。渐变方式有突变和线性渐变两种， 见电视只从某一个边坡随礼成逐渐变化到另一个边坡，且这两个边坡的结构要保持一致。 设计合法性监测一、不存在重复里程。二、渐变段边坡模板必须相互匹配，如从边坡一坡面加边沟渐变到边坡二坡面加边沟，这里选择左边坡。从十里程开始到五十里程，指 由田一线性鉴定到田三线路入十里程。 左变化方式选择线性渐变，左边坡选择填一，点击确定。接着录入五十里程 左变化方式选择线性渐变，左边坡选择填三，点击确定。选中列表某项参数，点击预览 软件，可以预览该里程下边坡断面效果。

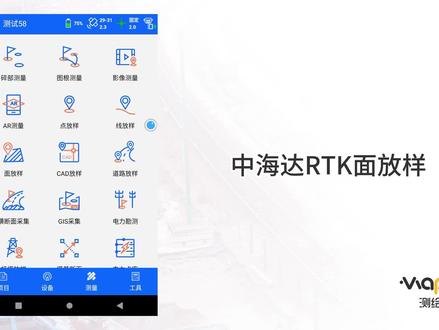

中海达 rtk 面放养首先打开 high survey 软件， 在项目中找到面放样，首先点击添加输入面放样名称，名称可随意编辑，我们这里就输入面放样调试， 然后点击确定，这里有两个选项，我们可以通过点击添加或者点击批量进入点库，如选择添加，进入库选需要手动输入坐标点， 如选择批量添加，分别添加所有面放样。边线点位 点击确定，这时候可以点击预览即可看到大概的位置图形，然后点击返回，点击确认， 选择我们需要的面文件，点击确定，这时我们就可以看到 这个面文件范围内的实际高层和设计高层就可以判断当前位置的田蛙值。中海达面放样就完成了。
