海康门禁一体机控制卷帘门如何接线

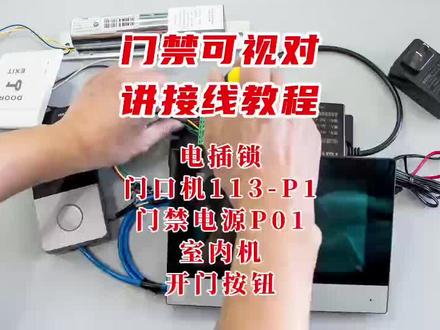

可是对讲门禁接线教程所需材料，门禁专用电源、门口机、室内机、室内机电源适配器、电插锁、开门按钮，门口机到门禁专用电源的四星线。 电插锁到门禁专用电源的两心线，开门按钮到门禁专用电源的两心线连接门口机和室内机的网线。 第一步，接门口机。找出门口机的十二幅、 g、 n、 d、 n、 o 和 com 四个接线端子，其他暂时不需要的线头用店铺包好，以防短路。 将门口机的 g、 n、 d 和 com 端子接到电源适配器的 g、 n、 d 端子上。 将门口机的十二伏 端子接到电源适配器的十二幅端子上。 再将门口机的 n、 o 端子接到门禁专用电源的铺式端子上， 门口机接线完成。 第二步，接电插锁，选出电插锁的正极和负极，其他暂时不用的接线，用电部包好，以防短路。 用两心线分别将电插锁的正极接到门禁专用电源的 n、 c 端子上。 将电插锁的负极接到门禁专用电源的 g、 n、 d 端子上， 电插锁接线完成。 第三步，接室内机。将室内机排线的负极到室内机电源适配器的负极上。 将室内机排线的正极接到室内机电源适配器的正极上。将排线插到室内机的十二伏和 g、 n、 d 端子接口上， 最后用网线连接门口机和室内机，室内机接线完成。 第四步，接开门按钮。用两星线分别将开门按钮的 n、 o 端子接到门禁专用电源的迫使端子上。 开门按钮的 com 端子接到门禁专用电源的 g、 n、 d 端子上。 开门按钮，接线完成。通电测试，通电后门锁自动上锁，按动开门按钮，门锁打开 时间到，门锁自动锁上。刷卡认证成功，自动开锁时间到，门锁自动锁上。 门口机一键呼叫室内机，室内机可以和室外机通话，可以看见门外情况，室内机可以一键开锁，通话结束时间到，门锁自动锁上。门禁可是对讲机 线。完成电锁。开门时长可通过门镜专用电源上的旋钮调节，顺时针延时短， 逆时针延时长微调，一般开门时长设置五秒左右即可关注我，学习更多门禁知识！

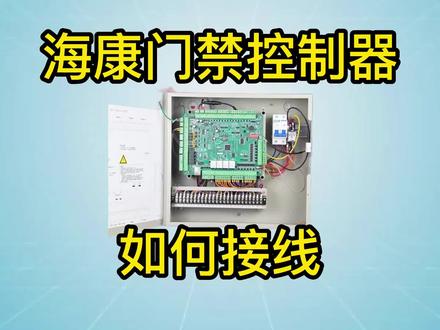

海康门禁控制器如何接线？十二伏输出连接刷卡器四把五相连索一正负连接磁力锁，电源门磁检测连接磁力锁 nc 和 com 端，一开门连接第一个门的开门按钮， 另外其他三个门都是相同操作。所有线连接完成后，把门一刷卡器的拨码开关拨成一，门二刷卡器的拨码开关拨成三。这里的拨码开关一代表门一进，二代表门一出，三代表门二进，四代表门二出，然后以此类推。
