屏幕安装过程图解

今天咱们来组装一个 led 屏，首先把这个 led 屏的这个小吸铁石小件拧上去，直接拧四个就可以了，中间的不需要 这个就是拧多的中间拧上去也没有地方固定所有的管子。小件固定好之后，咱们开始把这个瓶 把这个箭头的方向朝上统一朝上朝右统一朝右，把箭头的方向摆好，然后 这样一次的掰开，掰成这样的星光大道，星光大道好长啊，可是俺又草率了，老板说不是两块高，是三块高的。 摆好之后，咱们用尺子量出这个总长，然后咱们用这种尘封百年的旅行材来制作这个框架，咱们切出需要的尺寸， 然后咱们用这个配件对接一下，直接用大帽钉直接这样拧上去就行了， 给你们看看这一个就用了四节才对成，这一节把两边的这个小邢台跟那个大的对接一下，环卫大爷是俺好帮手，给环卫大爷点赞。 掉过头之后，咱们把这个也组装上去，那头的同样的操作， 然后咱们把这个侧面也用这个打帽钉直接固定一下， 接下来咱们就把这个龙骨固定一下，龙骨 是该几个固定一下，这样先把框架的整体的宽度撑起来，之后，中间呢就随便可以定了。 接下来咱们开始安这个排线，现在安装挺省劲的，直接插上去就完事了，以前呢还要拨线头，挺麻烦的。 线拍完之后咱们开始拍这个数据线，这个应该是信号传输线吧，安装也 是挺简单的，直接这个插上去就 ok 了，配电源线和这个数据线都没有什么难度，一看就会。 拍好之后，接下来咱们就开始拍这个电源了，只要看好把这个加号接到加号上，加号加到加号上就完事了。 这个是一块这个电源带动的八块，这个板子最多可以带十二块。把所有线 接到这个电源盒上之后，咱们再把这个二百二的接上去， 然后用螺丝把这个电源盒固定到框架上，这个是显卡，控制这个 led 屏的显卡，把排线按顺序插上去之后， 咱们把这个显卡的电源线，电源线也接到那个，接到那个变压器上面， 嗯嗯， 把线接好之后，最好再重复看一下这个电源线有没有接反的，接反的话把它调过来。 接下来咱们就把这个 led 屏 插上，电源适量一下，把不亮的地方修一下， 这是修好的效果，这是安装好的效果。

今天教大家如何组装室内无边框 p 三 led 显示屏。第一步，装框架，把方管按照规定尺寸固定好。第二步，把电源和接收卡固定到方管上，接收卡能带多少块模组是根据点间距来算的。第三步，开始组装模组， 贴膜组的时候一定要注意平整度，这样就避免黑线白线的出现， 这样就安装完成了。

led 安装全流程，今天我们一起分享一下这个案例。第一步，我们接好接收卡跟线，第二步呢，我们就需要接好电源跟电源线。 第三步，我们需要把磁吸螺丝固定在模组的四周这样子。 第四步，我们需要把定制好的框架结构拼装起来，再固定在墙面上面。第五步，这个时候我们就需要把电源接收卡固定在 框架结构上面，根据我们屏幕的高度跟宽度以顺序进行排练，接好网线，最后进行充电测试，测试好电源跟卡以后。第六步， 我们开始拼装整平的完成面，这个时候我们就需要打好水平仪，往支架上面进行贴膜组的工序，保证整个平面他的一致性。 经过两个小时的安装，我们整体的完成面的瓶体已经全部装好了。接下来第七步，我们开始调试， 经过调试，一个完整的大屏幕就这样子装好了，这样子的安装你学会了吗？

先准备好所有物品坐标记，确定那个房管的位置， 然后把框架给拼出来，四个拐角对应接好， 用黑色的短螺丝固定。四个拐角固定时要平台拐角对齐， 四个角都是一样的。然后方管带 摆在刚才画的位置，两边各一根，中间就摆在坐标记的位置中。对灯方管的光面，光面朝下， 中队中每个都中队中。五公分的燕尾丝固定方管 先固定一端方管和平台流烧适当居适当距离， 拉一下对角，保证框架的方正。拉一下中间距离，保证两两边的距离和中间距离相同。 拉好之后可以先固定一根，然后再开始固定这一端两边螺丝。打完之后再次确认对角线是否相同，对角线相同，四个角分别放一个鞋撑，五公分的燕窝丝是起固定牢固， 然后中间摆一个横称是框架牢固稳定，中间横称也用五公分线纹丝固定，注意不要打透 框架。组装完毕，用这种 l 型角铁固定到墙面上，这边这个边打燕维斯， 这边固定墙面打膨胀螺丝，这个面打膨胀螺丝根据实际需要打若干个， 因现场环境，我们就靠在这里做演示。然后接下来固定电源， 电源也是用黑色的小螺丝，根据小电瓶的大小 计算电源的位置，根据几高几长计算电源的位置。电源带 ln 的是二百二十伏的，电微加微正是五伏的， 这边一般是电四根。这种电 红色的结痂哈，黑色的结结哈，蓝色的为零线结，嗯，灰色的为火线结啊，黄绿 是地线接地线。用车子测量一下第二块电源的位置， 上边二百二的都串联起来， 地线的压一体，火线都压棕色的，建议十二块， 十八块串一漏接到外接电源，十八块串联一漏接外电，接外接电源控制卡这端的是接供电的，五伏的，接红色 记一接黑色接到电源的五伏供电端，红色接加号，黑色接井号。 控制卡的排线根据反制的高度插若干根 控制卡，理发一下，上下距离都能够着，然后把控制卡给固定一下，用短网线把每张卡 都串起来，卡的一二口可以不分顺序。 因为奔驰屏幕电源电源未超过十八块， 所以，所以就串了一路店，全部串联一体，出来一根主线，出来一根主线至外接二百二十伏。 所有卡串完之后，计算一下整个屏幕的像素点，一般一根网线可以带在六十五万像 速点，如果超过六十五万像素，即出来两根网线到视频处理器，本次未超过六十五万，所以出来一根主网线接视频处理器。 接下来就可以开始安装单元板了，单元板安装是可以根据实际情况从下往上安装，安装的顺序是卡上面有顺序号，一二三四五 一直到十二，你把上面是接一号口，下面就是接十二十二号口的排线。 现在屏幕微有十了个高，就一次是九八七六五四三二一。 安装的时候从一侧往另一侧开始安装，可以一个人横向安装，另一个人竖向安装。 安装到卡的位置看不见序号了，可以事先在排线上用记号本写上对应的序号， 防止排线的顺序出现错乱。安装过程中如果出现高低不平的，可以微 调有一条这个磁铁，保证平整度。到此所有的屏幕就安装完毕， 可以到下一步调试通电调试了。

第一步，先把磁铁拧紧在模组上，像这样就可以了。第二步，用电钻把电源上的螺丝拧松， 把电源线放在拧松的螺丝下，再拧紧螺丝。第三步，用拐角对准边框孔位，组装成这样。接着用电钻把钻尾螺丝打在四个拐角上，建议一个拐角用六颗螺丝。 接下来，按照模组上的箭头指示，将模组依次摆放在边框里面，摆成这样之后插上标准排线，靠近边框第一列，先不插排线，留着插长排线连接控制卡，把第一块模组和第二块模组 串联起来，依次内推长排线依次插在控制卡上，我的控制卡是用的 w 六二，把长排线插入之 全流的第一排位置，下面开始放背条，建议一根背条四颗螺丝电源线插在模组上， 剪开电源线的另一端，连接在控制卡上，用红黑线把电源串起来， 用螺丝把电源固定在边框上，控制卡固定好，天线连接在控制卡上。最后把多余的线整理一下，差点看看吧，大家可以自行调整显示屏画面。

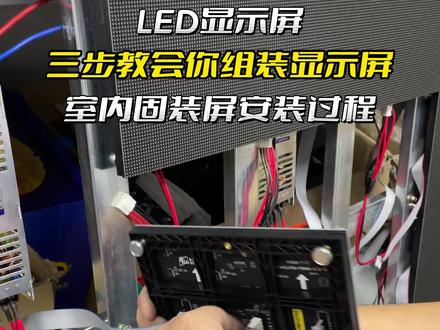

今天给各位介绍一下我们这个固装瓶的组装步骤，首先我们这个框架是已经做好的，电源也固定在这个方管上面，然后呢我们接线，把电源与电源之间的二百二的电源线给接上去，电源线接完之后，我们就可以固定方管上面的这个接收卡， 把接收卡用扎带固定在方管上面，接收卡上面的排线是我们事先插好的，都固定完之后，我们把这个接收卡之间用网线串联起来。然后最后就是我们贴板子的步骤，把这个模组 用强磁吸在这个方管上面，一张张的吸附好，把排线和电源线插好，就完成了我们这个固装瓶的组装过程。
