小米s1豆浆机拆解教程

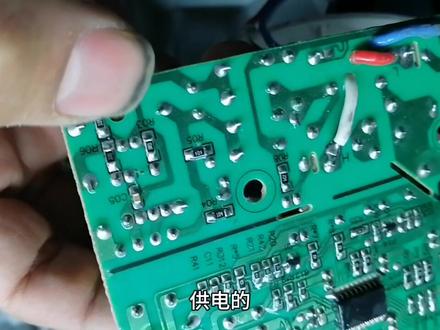

顾客呢送了一个小米牌的搓笔机，嗯， 主术呢是说是这个破壁机不通电，现在呢，打开了以后呢？打开以后发现呢，这个开关变压器，开关变压器已经不通电了，你觉得开关变压器内部老主已经断掉了， 断掉了以后，但是这个开关变压器呢，咱们是无法买到的，也就是说，嗯，重凿的话有点难度，所以说这个 就不太好整了。后来呢，仔细看他这个电路啊，看这个电路是说开关变压器出来是两路电压，一路电压 牙一度电压为热地，一路电压是隔离的冷地， 热地呢是十伏左右，冷地这写的是十二伏。嗯，那么咱们怎么样才能让这个电源复活呢？ 这是我想了一个办法，就是说找到一个其他地方，找到一个开关电源，但是这个开关变压器呢，就只有一路输出， 一路输出呢，咱们让这个一路输出呢，因为这个开关变压器这个个头有点小，也就是功率比较小一些，因为这个机器呢前面还带这个蓝牙板子， 所以说这个要求的十二伏，就是这个蓝牙板是通过这个冷地就是隔离电 为这个蓝牙版供电的，所以说他要求的电流就比较大一些。这个开关变压器显然是估计胜任不了，咱们，原版的变压器咱们又找不到，所以就用这个小的开关变压器呢，让这个开关变压器 输出一路，就是说输出这个热地这一路，因为热地这一路只通过 一个七八零五供给这个小店小集成芯片一个电源，所以说他用的电比较小，咱们就让他供这个热地，咱们冷地呢，因为冷地是隔离电， 和这个这边的热地的就是高压电，这帮这部分呢没有一点关系，全部通过光偶隔离开了，这个这个可以，咱们可以外挂一个，外挂一个独立的电源出来，让他给他一个十二伏电源， 现在我就是在这里看见没，这里外挂一块隔离隔离电源，十二伏的隔离电源，把它挂上去， 咱们再回过头来啊，咱们看一下，为什么咱们要这样改， 因为呢这个这个电源呢，电源呢是通过这个开关变压器供了两 漏电开关变压器咱们知道一般是原机原用，没有通用性的，他不像什么咱们公平变压器输出输入是永远是二百二十伏，出来是多少伏？这个是， 嗯，是每个厂有每个厂的烙法，他就是说他这个参数都是不不太一样的，所以咱们找了一个，因为他这个芯片呢，这个芯小芯片，小芯片用的是幺二 a， 这个呢小型的变压器呢，咱们看一下啊，是从这个， 这是豆浆机的电电源，他所用的小变压器，他和这个电路呢基本上是差不多的，也是用的幺二 a 块，所以说咱们就用这个变压器来 通过各个角各个功能去一根一根连起来，在这个板子上呢， 在这个板子上呢，看仔细了啊，这个是反过来的，看没有，这是反过来的，看仔细了，这边是三百伏进到第一角，然后第二角出来以后呢，是在这个电源块的 进到电源块里面，第三角呢，第三角是看看这是个热的地，就是大电容的负极，这个呢 适合各三这个集成块供电的，就到这个供电上这个角它产生一个电压供这个集成块工作。 哎，这边是刺激，所以说这个在这个小米的电路里面也是这边这一脚是三百伏进去了，这个是 直接倒块里面的，而这个是地，这边是供电的，他的电路其实是一样的，咱们就这样把它连起来，因为他的脚距不一样，所以咱们只能这样掰腿 把它给连起来。然后这边呢就是刺激了，刺激，因为这个变压器只能这样放啊，那样放它腿是照不了的，所以说咱们扯两根线把它弄到，把它分别接到输出角，输出的两个角上， 他就会在这边就是热地这边出来一个电压， 当然了原来电压可能是十伏，现在出来是十二伏答或者是九伏的呀，这都无关紧要了，没多大影响。 这边呢因为是两路，这边一路刚才咱们说了需要的电流比较大，这个变压器就是说咱们重造几圈他也功率也达不到，而且这边和这边这边这个电源你看没有，这边这个电源 等于全部等于全部是和热地是隔离的， 隔离的，所以说这边咱们可以另外找一个大功率一点的十二伏的开关电源板直接带过去的，因为他这隔离的根本没有什么大的关系了，直接就 所以说咱们那个小电源板，这是十二伏两岸的小电源板，直接把电给他引过来，所以说思路都是这样的，最后咱们试机应该是可以的， 咱们看啊，现在的豆浆机。
