法兰流量开关6根线怎么接线原理图

大家好，我是小王啊，前几天一直有网友和粉丝在直播间问我说啊，屋顶水箱、消防稳压水箱、出水管上面的流量开关是怎么接线的？前面这个就是一个小火栓和喷淋的 两个流量开关，上面是两个输入模块，那么流量开关动作的时候，需要输入模块监视，监视到他的动作信号，然后反馈给火灾自动报警主机 流量开关上面他出来了一组线，这里面有四根，这里面有四根线，两根是电源线，二十四伏直流电源线，那么就是这个流量开关需要给他供一个二十四伏直流电，他才能工作。另外两根线是 流量开关出来的两根，两个端子就是常开触点，端子动作后通就是流量开关里面的水流，当达到哎这上面设置的流量值的时候，他就会动作，动作之后，那么 一组常开无缘的触点啊段子就变成闭合，那么这个线到这里，这盒子里面是一个二十四伏直流的继电器，这边是输入模块，一个是喷淋的，一个是小火栓的啊，他是监视这个流量开关动作的信号的， 那么流量开关上面他只有一组常开无缘的端子输出，那么他不能够满足，又能连锁起泵，又能给模块呃反馈信号，又能给火灾自动报警反馈信号，那么就用流量开关上面的一组常开端子去 启动这个继电器。继电器上面有两组常开段子啊，五和九，八和十二，那么五和九可以接这个模块的反馈线，八和十二可以放连锁线到呃水泵控制柜去连锁启动水泵，那么我画了一个接线图，上面这四根， 呃，是分别是二十四伏和信号，呃，二十四伏就是从火灾自动报警主机取过来的一个电源盘接过来的。二十四伏，那么流量开关上面有四个端子啊，分别是， 呃，电源单子。二十四伏，那么这个是给流量开关本身供电的，这边流量开关有用另外两个单子线出来的是常开触点，动作后通就是喷雷设置流量启动，流量是一声每秒， 小火山是三点五升每秒最大值，那么就是当流量开关里面的水流，哎，达到这个设定的流量值的时候，这就会动作，动作后，这个常开触点就变成长闭，就闭合了。那么这边是一个二十四伏直流的继电器， 十三，十四号段子是继电器的线圈，十三直接接到了二十四伏的负极，那么十四这个正极通过这 正极通过这个流量开关的常开这一组触点，然后串到了十四流量开关动作闭合。十三，十四线圈得电，哎，直流继电器动作动作之后，直流继电器上面有有两组常开端子，分别是五和九，八和十二， 嗯，那么继电器动作五和九闭合，八和十二同时也闭合。五和九接一个反馈线，给模块，给输入模块报一个反馈信号，嗯，报给火灾自动报警主机。八和十二，呃，继电器动作也变成闭合闭合，然后连锁启动。 呃，消防泵或者是喷淋泵，那么接在水泵控制柜的水流气泵段子上面，这里五和九，八和十二两组常开，呃，没有区别，不用区分，那么八和十二也可以接。 呃模块的反馈段子，五和九也可以接呃水泵的气泵连锁线，他不用区分的。呃，就这么一个接线的呃原理。今天这期视频就给大家讲到这里，谢谢大家的观看。

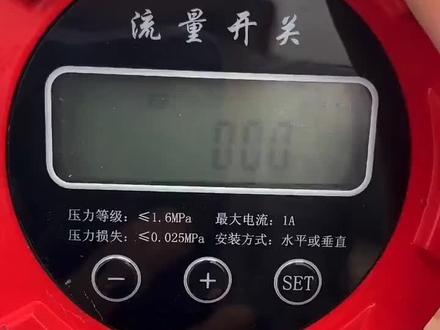

大家看一下啊，这个就是一个流量开关啊，这个流量开关呢，他是一体式的，然后这边是法兰，在法兰的一体式的，这种呢 一般出厂他已经设置好了，然后我们直接装上就可以了，基本上就不用设置，如果需要设置呢，然后长按这个， 嗯设置这样，然后他会跳 p 二杠一，然后这个呢不用管他，然后再按一下显示 p 二杠二，这个呢是设置管境的，像我们这个一体式的，他是一百的，然后出厂就设置好了，是一百的。如果是开口式的，你那个装机在那我要设置一下管境， 加了幺二五，再按加了幺五零，然后我们这边出厂就设置好了是一百的，然后再按一下设置键到 啊 p 二杠三，然后这边呢是一个啊流速报警值，然后出厂市值呢是三点零，三点零收，然后需需要调的话，就是通过这个加减啊，然后来调节这个， 哎数值越大呢，他报警的时间呢就越长，数值越小呢，报警的时间就越短，然后出场设置是三点零，这个呢我们就不动了，然后就这样，然后再长按这个设置间呢，然后进行一个呃退出， 然后退出以后呢这个是他正常的一个工作的这个界面啊，然后显示零零零，流速呢零零零。然后一旦我们下面放水以后呢，他这个呃显示这个数值呢会变化，只要到达我们设置的三点零， 然后呢这个压力开关呢就敞开闭合，然后启动我们现在的生活热梦。 我们现在来测试一下这个流量开关起步，然后水光控制柜这边呢切换到自动自动状态，然后现在呢是自动状态， 然后我直接从那个消防梦，消防梦上面这根放水呢，我直接从这边放水呢， 把这个放水阀打开， 然后这个我接的呢是带厕所的，然后不停梦的，停梦的话这边需要按这个把自动的切换到手动状态，然后呢停止这个消防梦。 尾部这边的压力大，现在呢大概是十四公斤，看一下上面十四， 然后这边这边这个泄压法呢，泄压法现在呢正在动作，然后呃，他的 工作压力大概是十一公斤半啊，然后他卸到十一公斤半呢，然后这个卸下巴呢？整整工作。

消防流量开关一共有两组线，红绿线为直流二十四伏电源线，外接二十四伏电源。蓝黄线为一组开关输入线，用于连锁控制。如接输入模块，则需要通过一组二十四伏中间继电器取两组常开触点， 二十四伏负极接继电器的十三角正极，通过蓝黄常开端子进行控制。接到继电器的十四角继电器，一组常开端子接输入模块的反馈端， 末端需要加上十 k 的终端电阻。另一组常开段子用于连锁起爆最后模块的 z 一、 z 二接火灾报警控制器。
