洗墙灯控制器的接线方法

大家好，今天讲一下五幺二洗墙的经验方法。当你拿到这根灯的时候，首先先看一下这个灯上的标签，一定要注意，因为这个灯上的标签是接的，不同厂家对这个线的颜色定义是不一样的， 大家看一般连接信号是这一头就有这几个针，这一头每一根五幺二的血压灯一般里面有五根线，这五根线呢，厂家会配有五根颜色，但是呢每个厂家对自己颜色的线定义是不一样的，所以说需要注意这个标签。我们看下这个，比如说这根管子，他绿色就是 a 线，蓝色是 b 线，黑色是电源的负极，所以说需要注意这个灯的区别。 我们拿到这个灯之后，先看一下这里面五根线，其中绿线是 a 线，要连接这个 a 口，蓝色要连接这个 b 线，最关键的一根线，最容易出错的线，在这里还有个电源的负极， 也就是这个黑线，这个电源负极呢，请注意，他既是控制器的负极，他也是电源的负极，所以呢，从灯开始就要把这根线一分为二，我分成两根线，一根到控制器的基因地，一种一根到电源的负极。在这里面最容易出错的就是有的人他习惯从这里过来， 这样是不对的，从这里过来也不对，虽然他都是亮接，但是因为安装的过程当中呢，距离远，这根线一定要从管子这里就要一分为二，一根到控制器的电力，一根到电源的负极，剩下这根白线是斜码线，这个是不用的，我们现在通电试一下。当线接好之后，把灯装好之后，是需要斜码的，斜码长按这个 ok 键，按加号、减号， 还有这个来进行改变。比如说现在我们要选芯片，芯片咱们现在的五幺二写的是幺八五二，可以通过这个来改变，你看没有？最后我们要定到这个幺八五二，选好之后按这个键，第一个通道呢是三，如果不是三就把它选到三。第二个是守地址，必须是一，如果不是一就改成一 幺八五二，最后按 ok 键就可以了。选完键之后按这个测试可以改变他的花型，可以看一下洗墙灯，这个可以通过调来改变他的花型，里面有几十种的啊，都可以选，可以了。

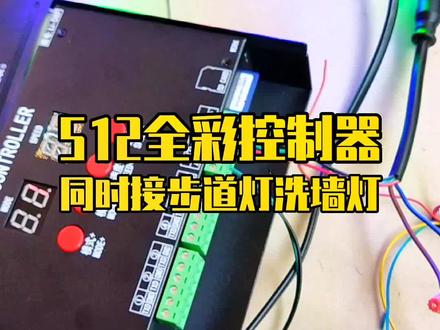

这个接线方式也简单，电源的话拉一个两平方的主线嘛，接输出的电源就是正极跟负极。正极用红线嘛，负极用黑线嘛，不倒灯的红黑就接到主线上面，就可以几强灯的红色跟棕色接到 那个电源输出的主线正负，正极是那个中线，负极是那个蓝线。洗墙灯的接到八端口，三根线接三根线， 然后步道灯的话接两根线，接 ab 七的端口，玉线接 b， 黑线就是步道灯的上面的黄线。步道灯黄线接 ab 强灯的。 嗯，红线接黑，绿线接 b， 黑线接 p。 这个接线不要搞错，用网线布线。

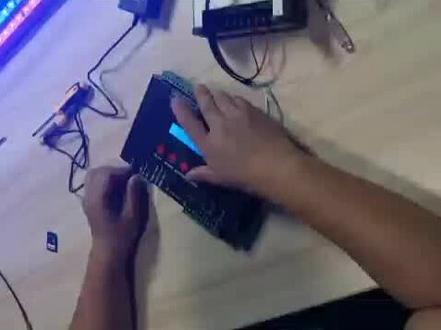

今天我们来讲解一下这个 k 八千 c 的工具怎么操作使用写码的。上一节课我们讲了 k 一千 c 单口的，现在我们来讲解可以 k 八零零零 c 八口的，就是我们这款控制器，可以 做轮廓，也可以做滚屏，大家看到没？这里有八个端口的，每个端口都有，都是四批的，可以 看到八个端口，每个端口幺二三四五六七八，八个端口都可以独立输出，然后可以接线，怎么接线呢？大家大家先要了解你们的灯具哪个线是黑线，哪个线是 b 线，哪个线是地址线，如果说我们 五幺二来举例的话，大家就去看一下有这一个地方，快看到没有后 dms 五幺二，那么哒哒。第一个孔，看一下，这里第一个孔就是今 gmd， 就是我们所说的就是跟你的灯具的负极是是公共用的这一根线，然后黑线太夹，就是说我们所说的第二个孔就是黑线，就是我们灯具上的 a 线或者是 tt 正线，这个三就是接的是 b 线， 这是我们的低负的，就是说我们信号负的就是这个，这个线接的信号负啊。第三个孔，第四个孔接的是地址线，一般我们都是不接的，现在所有的芯片我们所接到控制器的地址线是不需要接的，不管是哪家控制器。

大家接接线方式啊，首先要这是灯具的工头带针的输入端， 这是输出端，输出输入，然后接线， 这接绿线接 a， 蓝线接 b 啊，白色线不用接啊，不用接，这是控制器的正线，控制器的副线。 ok， 这个是啊写码的，写码键按进去，首先选择产品的 ic 型号啊， 本产品的 s 型号是幺八五二二，不同的产品型号可以去选择啊，可以去选择。嗯，这里面有很多 很多啊，我们已我们已经选择好的啊，这是六段，如果产品是六段就选六，如果是四段就选四，如果是一段就选一啊，这个是可以编写的，然后这个是 我们的啊，呃，颜色通道啊，我们的颜色是阿基币，所有的选择是阿基币 rgb 啊，是三个颜色，所以三六等于十八左右就十八个通道啊，然后我们选择好段数，选择好 颜色，嗯，产品的 rgb 颜色之后，然后选择好芯片之后，我们再可以写满了啊，现在是白光，我们现在一键写满， 嗯，写码啊， ok， 他停一下，闪一下，然后第一段亮，呃，跟第二段啊，这个已经 ok 了，这说明就是写到码啊，这个红色十位的区分，他已经写码写 ok 了啊， 然后我们怎么测试他是写到码的呢？然后我们现在检，测试啊，检验 啊，这个灯具是十八通道的啊，这是通道数量啊，这个是他的。呃，测试效果，单个测试效果啊，我们 以三个单个的测试效果，我们现在按到二啊，再按到三啊，再按到四啊，再按到，总共我们是六段，所以按到六，他就是最后一个啊 啊，说明这个程序也没有问题了，每个通道是正常的。好，我们可以回来啊，回到一。 ok， 这是正常的啊，我们再返回，说明通道没有问题了。嗯，我们再返回， 返回来之后，那我们现在测试灯具的效果了。灯具的效果，嗯，现在是测试灯具的效果， 我们现在测试灯具的效果的话呢，啊，这个里面可以选择啊，这个，这个是表示这个灯具是单一 颜色的啊，这个是双色的啊，两个颜色，这个才是我们灯具啊，正常的。这个，这款灯具正常的是 rgb， 所以说它是三通道三个颜色啊，选择这个 啊，然后这个的话呢，就是选择他的花样，就是里面设置好的花样，我们点击进去现在是白光的，所以他只亮白光，我们选击进去亮红光，哎，亮 亮绿光，哎，亮蓝光， 亮黄光，亮青光啊，是这里面有很 多的花样啊，这里面有很多的花样，我们都可以选择啊，随便选择一个叫做浴光跑动，哎，看见没有啊，然后还有个 rgb 跑动， 哎，这就是 说明这个灯具就是正常的了啊，正常的， ok 啊，然后这里的话呢是速度的选择啊，这个就是比较慢， 一比较慢，慢慢的变啊，我们再快一点啊，这是最快的速度变。 嗯，所以说这个可以选啊，可以选，这个就是他的亮度值，就是电 压的巨大值，这是他的中档值啊，一般我们调到五百，调到五百要变态， 这个就是表示我们灯具的选择是 r g b 啊，我们也可以选择成 b r g 啊，这个一般不要去乱选啊，就如果你在通道，假如说返回啊，呃，一般不要去动啊，我们返回， 这，这个里面是他的一个，嗯嗯，量的一个值的变化啊，就是这个也不要动他，一般是百分百二二五是最大值啊，不要动他。 好，其他的东西的话呢？已经加的差不多了啊，那我们现在就返回主页面，嗯，像其他的功能这些功能就是用 不到的啊，其他的功能都不要去用它，一般我们只用这个功能，这个功能跟这个功能，其他功能不要去动它一般用不上啊，这个产品目前讲解到这里。

这是一款全彩洗墙灯，我们来看一下他是如何接线的，我们用一款五幺二双口控制器进行控制，就这款 首先看一下合格证上的参数，对灯的颜色，芯片型号，还有他的线序做一个了解，根据线序的颜色对应，接到控制器上，黑色接 gnd， 绿色接 a， 蓝色接 b， 接线完成开始操作控制器，控制器上有五个按钮，根据按钮进行写码操作。长按选择键，出现四条横杠，开始进入写码状态。 点击芯片按钮，选择对应的芯片类型，点击选择显示 ap， 进入自断调节 颜色， rgb 为三字段， rgbw 为四字段。点击模式加，显示 al 为偏移量，设置偏移量的数值为段数乘以它的字段， 点击模式减显示 a 零零一为起始位置，默认为一，点击芯片按钮，芯片数值在闪动时点速度按钮开始写码，转圈完毕，写码成功，第一根会显示绿色，第二根会显示其他颜色。 插入程序文件进行通电，效果就展示出来了，你学会了吗？

大家好，我给大家讲解一下洗墙灯的安装说明。洗墙灯分二十四伏，二百二十伏，嗯，再确认洗墙灯的功率分十八瓦的、二十四瓦的、三十六瓦的、四十八瓦的、七十二瓦的。一般厂家的灯体都会有标明， 都会有标明的上面有电压，功率，颜色，长度和生产日期都会有标明， 然后再确认开关电源是多少伏的，上面也会有标明，在这个位置大概有标明，左边是二百二十伏，右边是二十四伏。 嗯，建议大家按照国家标准左火右零加地。嗯，三根线来安装，下面呢就可以 连接，我拿的套电源是四百瓦的，然后洗相中的样品是二十四瓦的，我建议大家呢带十二根到十四根左右，现在呢我开始连接箱里有风格滚骨头，然后六根呢手也是， 下面可以连接电线， 电线我建议大家用二点五平的电线 打窗帘， 红色代表正极，黑色代表正极， 两个真的是这样， 小公主 这边是红色接粉接红色，红色是正影，然后黑色接蓝色，蓝色是复影。 今天我用了三包防止冻 蓝色的最漂亮的腹肌， 然后还有 我这个是给大家讲解说明，所以说我没有接地线，做功能的时候希望大家都把地线接上，防止打雷呀漏电啊。我这只不过是做演示， 所以说就没有去接地线， 这样就可以接完了，然后给接线在收线之前确确认好连接是否正确。然后这边呢， 在没有问题的情况下， 正确的好处是起墙灯的不会是偏上去，亮度均匀。在安装之前有几个重点，第一个打开相机后要确认灯的颜色红绿，这样安装之前要接一台漂亮的灯，试一下安装方法是正确，如果正面不够再往墙上 起床灯的话，行，就着地。我们的起床灯可以自由裁剪， 三个灯就可以一断，多长都可以拆，三个灯可以一断，三灯六灯九灯中间都可以自由裁剪。

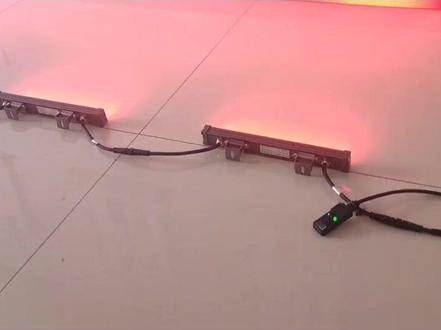

今天继续给大家分享红利高科技历经三年多研发的极简 dmx 五幺二无线控制，用于洗墙灯 无线信号接收器，可直接接入灯具，也可以根据项目应用采用公母头对接的方式。我们采用是防水四星线，双色线为信号线啊，蓝色线为信号线臂，棕色为 dc 电源正极， 黑色为 dc 电源负极，与正常接线方式相同，接到解码板相同位置。功率零点五瓦宽。电压设计为 dc 九到五十伏，满足 dc 十二伏、二十四伏、三十六伏、四十八伏等不同电压灯具。我们连接好后给大家展示下各种变换效果， 三色七彩、渐变之光、流水等可根据用户喜好自行调节。今天就给大家分享到这里，下期给大家继续分享 dmx 五幺二无线控制的更多功能，感谢收看！
