好的，那么今天给大家更新一个这个批量修改角码孔间距啊啊，有很多同学他问我，他说老师啊， 我这个相当于是我画了一份展开，这份展开呢，我的角马孔均匀是多少呢？我都是以角马孔间距二十的去做的， 那么做完之后呢，发现他跟车间的不一样是吧，车间需要角马桶间距是二十五的啊，那么怎么去批量修改？如果说你不知道这个方法的话，那么你是不是要重新画，要重新打角码是吧？啊，那么这里就教给大家一个方法啊，可以评论去修改的啊。 啊，首先呢我们必须要有一个插件啊，叫曹操插件，或者说你有一个叫啊接龙也可以啊，好，在哪里呢？在这个展开辅助一里面啊，有一个叫做修改角码孔间距啊，我们点击他之后呢，我们来看一下，目前我们这里是二十，是不是我们想把 这个二十的间距改成是二十五的啊？ ok， 那么就我们就输入请确定多少间距以内的圆进行修改，二十空格 之后呢，请确定你要改成多少哎，改成二十五是吧？空格啊，那么我这里的数量太多了，会很卡，那么就我就宽一点点，好吧，宽一点点就行了，我就打字，比如说宽这么多，好吧，空格好，已经改好了，改好之后我们来看一下，哎，是不是变成二十五了，我们量一下 二十五号这里呢也量一下，我们看了前面四行嘛啊，量一下， ok， 在哪里呢？在这个地方啊，展开头辅助一里面修改脚马桶间距啊。

经常有客户问我们鱼板角码是怎么安上去的，间距是多少？今天我们就来看看车间里的配件师傅们是怎么操作的。 首先，铝单板木墙的角码是要经过计算确定的，标准铝板安装角码是有规律的，角码需错开，中间均分三百左右。注意不要让板子与板子之间角码正对交叉，也就是我们俗称的角码。打架 上角码的时候，离板子四个边角的距离最好不要小于一百五十毫米，中间间距可以在三百毫米左右。但请切记，以上不是硬性规定要求，有的时候根据工程的需要也会设计出不一样的角码，安装方式和间距需要根据实际图纸情况来做。 以上就是今天关于蒋马安装的小知识，最后我来考考你们，请问你们知道什么是陈头蒋马吗？欢迎大家在评论区告诉我。

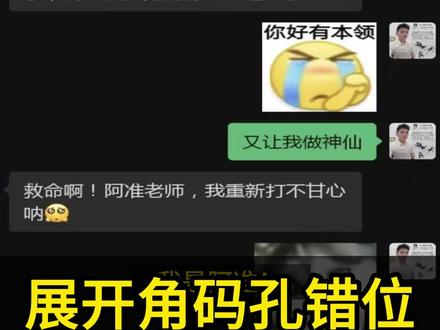

我是阿纯，又到了学员工作问题解答的环节，来看一下这一次又是什么问题呢？阿纯老师，救命啊我的天，一来就喊救命，有批展开图，我脚毛孔离边的距离打小了，而且承诺脚毛孔打成普通孔， 又是一个棘手的问题啊，救命啊，阿卓老师，我重新打，不甘心呐吼吼。这小伙子当时叫他学街曲，这些问题其实街曲都可以搞定的啊，他说等他发工资了就马上学， 跟赶紧请你吃饭没什么区别啊。好了，那么就把图纸发过来看一下吧，帮他解决吧，睡觉，当时我们的学员呢？ ok， 我们来看一下吧，图纸已经拿到手，这是一堆已经画好了的展开图啊，角码这些都标好了，那么来看一下他的需求啊，也就说现在碰到是什么问题呢？他打好的角码孔距离边界是多少呢？大概量一下啊，七点五 五毫米是收入为八毫米，那他最终想要一个怎么结果？把这些角毛孔都往内移，批量的移动改成十毫米，然后呢？顺便把角毛孔改成承诺孔，那么这是一个很典型的飞镖问题。那什么是飞镖问题呢？ 就是没有任何一个现成的插件能够直接马上解决的啊，那这种情况下就得借助什么了，借助我们的 gh 来搞定了，没有什么绝技搞不定的，除非你不会啊。 那我们想借助机率来解决这个问题，那应该先搞清楚角马孔是怎么打的好，我们在 cad 里面是不是用用到一些 cad 的展开插件 对吧？有打夹毛孔打下来整体的夹毛孔是不是往下打的？那么这个时候其实云心跟这个边界是一个平行关系， 或者说垂直关系，对吗？那我们想要改变他的距离，本来是七点五，是不是应该往下挪到十毫米的位置，对不对啊？如果对于单个方向，那很简单，对吧？我们直接选中啊，比如说同一个方向，一条直线上面有一堆的圆， 我统一往下移动是不是就可以了？那下步你在于哪里？这么多的展开图，每一个云都不一样的方向，有些是朝右侧的，有一些是什么？他还有斜的，发现没有 这么多的变量，你任何插件来了都没法去一次性搞定，因为插件其实说实话是一堆已经写好的逻辑的，所以很多人去依赖插件就会导致什么情况。 当碰到一些飞镖问题时候，他就解决不了，因为 g h 他的优势在哪里？他的所有的电池都是基于最原始的功能去 编辑的，所以我掌握了结局，就相当于我已经是半个开发者，我可以自己写逻辑，让电脑去知道我想要干嘛。好了，我们说一下思路哈，你说当前碰到的这么多个孔，其实已经很多了，每一个孔他们的方向其实都不同的， 但是跟什么相同？跟每一个他最近边缘的距离值还有什么呢？他们的方向相同，我知道这条线是斜的，但是我能不能反推出这两个云移动的方式，应该是这样，垂直的方向跟这条线垂直的方向， 这是我们已知的，比如说我要让电脑知道我的想法是什么，求出每一个圆距离边的最近是哪一条，比如说这个两个角毛孔我就要知道哦，我跟他有关系，我等会去移动的方向就应该跟他垂直，要么往外要么往内。 所以两个关键点，第一个我们要让电脑知道我这两个圆或者每一个角毛孔移动的方向得让电脑知道好。第二个是什么呢？我要去求出让电脑知道这两个圆就得跟这个对齐，而不是跟谁，而不是跟这一条。 那最后一个就是改假毛孔的这个大小，那个简单，因为圆心固定了，下面画同心圆比较简单，在这里面是最简单的。好，具体思路有了吧？好，因为时间有限啊，像这些 电池的原理讲解我会留到正式的课堂里面，整个街区课程在十二月份线上课我会上架啊，因为线下这一期也快结束了啊，那我们顺着把这个电池给他过一遍啊，比较适合有街区基础的同学。那如 如果没有街区基础同学，你们也可以感受一下街区带来的魅力。像这种飞镖问题如何通过街区来快速解决掉啊？首先呢，我们就借助我们扎实的吸收基础把这个物件管理一下啊，这里面有一些什么呢？档案线标注这些对吧？我们就不需要 标注文字，其实这些都不需要了啊，给他隐藏掉啊。呃，其他都很正常，还有这些图层线对吧？我们给他隐藏啊， 我们只保留什么呢？这些展开线跟什么假毛孔，因为这个是我们要去处理的哈，那么剩下什么呢？只剩下这一堆展开线，我们就把展开线通过颜色来选取。 ok， 把它怎样的抓进来啊？这堆是展开线啊，剩下的呢？我们把这堆角毛孔抓进来啊。 ok， 也同样的抓进来好了，做个记号啊， 咱们这个是假毛孔对不对啊？好了，继续开始我们的操作了啊，好了，这一堆的话假毛孔我是建议先给他群主一下，方便我们都去替换掉他，因为这一堆假毛孔他是不需要的啊，先隐藏好了， 我们来依次操作吧。那我们需要做什么呢？我要让每一个云去判定他的移动方向对不对？那这个怎么去求呢？有多少个云？有四千多个角毛孔，那线也有这么多。好，那怎么获得这个云就得往 这个方向移动。套什么套？投影产生的方向好，时间有限，我快速讲一下原理，就把电池拿出来，详细的会留到我们的课程里面去讲啊。好了，我们就找到这个电池。这个好，哎，拖出来是因为 文怎么办？大家注意，英文绝对不是我们学阶级的门槛，学习阶级的门槛在于哪里？思维逻辑如果这一块没有人带着你，你肯定会 蒙。绝对不是英文啊，只要上过我课第三天的人，他们就会认识到其实英文一点都不是门槛，因为有翻译，廉价啊，这样门槛低一些。 绝对不是英文，是逻辑，是思维，是分析能力啊。好了，这一堆呢是圆，我们要提取他的什么圆心。好，我们快速解析一下他的圆，我演唱一下给他给这个 好了，这么多个圆，这里面就涉及到数据结构了，因为当前我就只展示一个过程了，数据结构我们是要花大量时间去给它推理出来的。好，这边给它 glove 一下啊，为什么 glove？ 有的课堂上说哈，因为这个数据结构是比较复杂抽象的， 必须要通过举案例画图形给你们去演示了啊，那么这一堆线呢？你要怎样去炸开它？必须要炸开它啊，好了，得到这么一堆线，那我们这份给它连过来啊，等于说每一个点 都要去对每一条线进行一个投影，这时候发现好像没结果，结果比较乱，是吗？因为又涉及到了数据结构好，这个地方需要拍屏，让每一个点都跟多少，看看这里面有多少条线啊，数据比较庞大啊，我们来看一下啊， 等于说要把每一个点都跟这边的四千多条线投一次影啊，那么这个时候就得到了每一个最贱的 同一点，就说这个圆的原先只能投到这个地方，他不可能乱投，是这个电池来决定的。好，那么这个点是不是有了？哎，原先是一个点，原先 通用后的点，我们都知道两点是不能够确定一个方向，哎，是不相当于每一个圆都有了一个各自的方向。好了，两点确定一个方向，那不就 ok 了吗？同志们，好了，我们就利用移动啊，注意，一个物体移动到这个位置 是不通过物体本身，还有谁，一个方向就可以了，所以方向我们是不是移植了，只要拿出移动的命令就可以了。我们把移动的电池拿出来啊，木木，拿出来啊，这个解体是谁？其实是这一堆的云， 我们给他拿过来这堆圆啊，然后呢？移动的方向怎么来？就是通过两点构造出一个方向啊， back to two point 啊， a 点是谁？如果我， 我希望是往内侧挪，那应该是什么呢？应该是移动后的点，为 a 点，那本来的点呢？为 b 点。本来点是谁啊？是这一堆基准平面是可以直接构造成点的转换的。内部转换啊。 向量直接给他不行，为什么？因为他指一个方向，向量指一个方向，我们得给他加上一个长度，比如说我往前跑 是一个方向，但是我也可以表达我往前跑了一百米可不可以。好，所以我们给他负一个长度值给他， 比如说多少呢？算一下本来是七点五对不对？他最终要多少啊？我们看一下他的这个要求啊，他是多少呢？他是要改成十，所以要往内移动多少？二点五毫米啊，这个数学我还是算的明白的啊。 ok， 那我们就要输入二 点五给给他。好，能直接连吗？千万不可以啊，连上直接卡死了。因为是多组数据，对，多个这个数据结构的关键我在课堂上会详细讲，在我们课程里面会详细给大家讲原理啊。好了，这个地方 glove 需要深知。 好，收过来啊，来观察一下有什么变化，哎，发现没有，这个时候我就可以控制他，哎，往内挪多少都是能够自动识别的。发现没有，哎，往内挪，这就是街区的魅力之处。往里挪，哎， 发现没有，神奇了吧。好，我们定好距离就可以了。这个是移动后的云。搞定了，已经解决了第几个问题？已经解决了这个问题。好，第二个问题更简单了，第二个问题把六点五， 他本来是多少？五点二的，对吧？我们改成乘头，那就是画两个同线圆就 ok 了。那怎么画两个同线圆呢？也是利用到数据结构啊，其实我们圆数已经移完了， 我们只需要做一步什么操作啊？隐藏不需要的啊。只需要做一步什么呢？把移动后的圆的圆心再给他提取一次 k 隐藏一下，因为这个里面解决出工作平面会比较卡啊。好了，我们击这个圆心怎样再来画他的什么呀？圆 拿过来，平面对平面好。第一个多少？六点五跟十对吧。那直接输那都会是同一个六点五晓得吧，都会是同一个，其实我们需要多少哦。他是直径对吧？那应该是多少呢？等我统一除一个二哈。这个不着急来统一除一个二。 那给他这个还不够他要什么呀？他要两个同性元呐。所以这里面又设计个数据结构了，那应该怎么办呢？所以这边应该给两个值，对吧？我们给他加进来再除一次， ok？ 呃，这里面就有几个了哦。一个是三点五，一个是五有了 好了，多个对多组，这个时候就刻要多个对多组。好了。我们观察一下那把不需要的都隐藏，同志们不需要的都隐藏好好了， 这个出来看一下他的要求，看有没有满足啊。统一的批量性的，这个就接近魅力批量解决了我们这些问题 啊。随便抓一个来验证一下 big 然后他的需求多少这个地方啊，他希望这边改成多少这个线来显示一下吧。啊这个呢可以隐藏掉 d a l 好是不？你量一下你看十毫对不对？圆心十毫再来验证一下这个地方半径 d i 量一下哦。这个地方是不是好五对不对？这里面呢是三点五，他四舍五入掉了， 所以就搞定。 ok 了，同志们，搞定了，这种飞镖问题再适合不过用职业区了。 ok， 赶紧把这个图发给他， perfect！ 完美啊！我是阿准，我们的纠结课程 马上线下就要开班了，开完班之后会同步上交到线上，有兴趣的同学可以过来学习， 我会让你们感受到什么是知识的底层原理还有问题逻辑推理啊，特别是街群。学习的话一定要找个人有很强的逻辑思维去带你千万不要自己这样的琢磨，而且英语英文绝对不是学习绝绝的门，逻辑思维才是。
