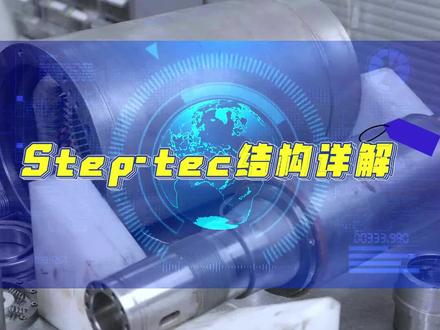

这是一只 steptik 的电阻轴,我们可以看到摊了满满一桌子的零件,我们现在来把它拼一下,看一看它的详细结构。这是它的前端轴承位, 这是前端轴承使,这是他的轴承位。这是进油孔,这是前端的另一个轴承位。两个轴承是 db 组合 轴承,中间是用隔圈加弹簧定压预警。这是前端的轴承压盖。这是迷宫结构,这是缩进螺母。这一整个迷宫结构是为了防尘防水。这是他的定位键,是一个可拆卸的。我们可以看到长端的定位键,这边打了小孔,这是做了自平衡的。 后面是主轴的转子和定子部分,再往后就是后端轴承位,这是他的后端轴承位。他的后端是单个脚接触轴承, 所以同样是要用弹簧预警。后端轴承的锁紧螺母是一个和编码轮一体的螺母。再往后端,我们可以看到轴心上有一个腰型孔,这是拉杆的限位孔,用来限制拉杆的松夹刀形成。外部则是一个感应环,用于监测并反馈松夹刀的位置。 最后面只是一个松刀油缸以及一个松刀吹气机构,这就是他的详细结构了。那之后呢,我们会把它组装起来,然后进行解剖,从坡面去观察他的内部详细结构。欢迎大家关注我们。

这么快就好了?最近我们收到一只瑞士 step tech 电阻轴, 它常用于米克朗利沃转换五轴联动加工中心。它采用 hska 六三接口,极限转速一万五千转。客户反馈,阻轴低速运转时就发热严重,停机一段时间后阻轴卡死。 拆解后我们发现后端使用的 fag 单裂滚柱陶瓷轴承已经严重损坏,前端两支 fag 外圈带油槽的轴承也不同程度损伤。 one shift later 主轴拉力以及锥孔精度良好。编码器测试正常,仅用两天时间我们师傅就维修完毕,现在正在做出厂前的检测。为我们师傅的效率点赞!爱主轴,分享技术,欢迎关注福轴科技!
