九上物理滑动变阻器六种连接方式

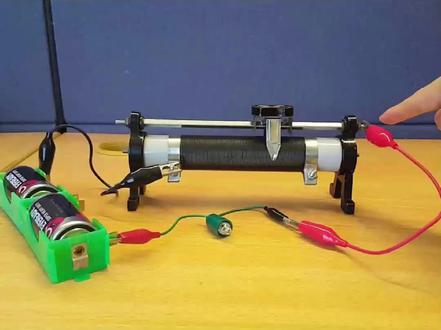

这是一个学生实验室常用的滑动变阻器，电阻丝外面涂有黑色绝缘层，密绕在绝缘管上。变阻器上下各有两个接线柱，中间有可移动的金属花片。那么，如何将滑动变阻器接入电路来改变电阻呢？ 如果同时将上面两个接线柱接入电路，电流就会通过金属管回到电源负极。由于金属管相当于一根导线，电阻很小。无论怎么移动滑动变阻器的滑片，两个接线柱之间的电阻始终不变，灯泡的亮度不受影响。如果同时将两个下接线柱接入电路， 相当于把滑动变阻器的整个线圈接入电路，此时两点间电阻最大，电路中电流最小。移动滑片并不能改变灯泡两端的电压，灯泡两端几乎没有电压，所以灯泡不发光。如果将上面一个接线柱和下面一个接线柱接入电路， 这种连接方式相当于把变阻器的部分线圈接入电路，电流从右侧红色导线流入变阻器，经过上方，右侧金属管通过滑片流过变阻器左边的大部分线圈， 回到电源负极，形成闭合回路，灯泡发光。移动滑片可以改变滑动变阻器接入电路的电阻丝长度，从而改变电路中的电流，导致小灯泡的实际功率随之发生变化，亮度发生变化。改变接线柱的接线方式依然遵循一上一下。 综合来说，滑动变阻器的连接方式是一上一下接入电路，那滑动变阻器在电路中的作用还有哪些？欢迎在评论区留下您的答案。

在这四幅图当中，滑动变速器都向右滑动，问电流表的系数是如何变化的？只需要四幅图就能带你搞定初中所有滑动变速器的问题， 尤其是第四幅图特别重要，耐心把它看完吧！我们先来看第一幅图，电流从电源正极出发，流过电流表之后走滑动变速器左半部分的组织， 然后继续流到电源的负极，所以将滑动变直器向右移动过程当中，连入电路部分当中的组织逐渐增加，电路的组织增加，所以电流表的次数是减小的。 我们再来看第二幅图，将滑动变速器向右移动的过程当中，电流从电源正极出发，流过电流表，再经过滑动变速器右半部分的组织，再回到电源的负极，向右移动过程 当中，连入电路部分的组织逐渐减小，所以电流逐渐增加，所以电流表是不是增大的？第三幅图和第一幅图其实是完全相同的一幅图，电流先从电源正极出发，先流到滑动变速器左半部分的组织，之后他直接流导线就 回到了电源的负极，这根导线会把下半部分的阻值给短路，所以电流直接回到了电源的负极。将滑动变速器向右移动的过程当中，连入电路的阻值逐渐增加，电路当中的电流减小，所以电流表的次数是减少的。第 四幅图啊，同学们错误率最高，很多同学会认为改变滑动变速器的时候会影响电路当中的电流，其实啊，第四幅图他根本就不是一个滑动变速器，他是一个定制店主，为什么呢？因为在这里啊，第二表 可以看出断路状态，我们可以把电压表进行遮挡，这个时候我们就可以发现了，他就是一个完整的定制电阻啊，所以电流的流法是从电源正极出发，再流过一个完整的定制电阻，再回到电源的负极。所以说我们在改变滑动变速器拨片 p 的位置的时候， 电路当中的种组织是不变的，也就意味着电流表的系数是不变的呀，同学们学会了吗？给老师点个赞呗！

有朋友问我，华为没有气接线怎么接？今天讲一个秒杀大招，先记十二个字，一上一下，先下后上，劲小远大。一上一下的意思是两根导线分别要接上接线柱以及下接线柱，也就是说 a、 b 接一根线， c、 d 接一根线。 接下来先下后上，下端这个接线柱决定了滑片移动的方向，对组织变化的影响，所以你得先确定下边这个接线柱，下边的搞定了，上面这随便啊，你连 c 也行，连 d 也行，两边随便选一个， 然后接下来一个小难点，就是如何判断往哪边划电阻到底变大变小呢？哎，这里有一个简计，叫做近小远大，你可以把这个字再看一下，然后有同学跟我说，十二个字太难了，我再给你缩减一下，变成下远大，上随便， 下边是一个远大的目标，上边两个看我手画的够随便吧，下远大上随便是不包括了一下以上 下边是不是有远大？远大能不能推出进小啊？你不一定非得进小远大全记吗？是不是上面这是不是随便的？是不是先下后上？是不是这十二个字全有了？下远大，上上随便。看好这个图，看好了，听懂了啊，记得点赞关注！
