班长，最近看到二极管的前卫不太理解，能举两个例子说明一下吗？ 我们都知道啊，二极管他是具有单向导电性，可以利用二极管呢这一特性呢，对我们的电路进行整流，我们叫整流电路，那另外呢，还可以利用这一特性呢，来对某一点的电位进行前卫，这就所谓的前卫电路。 首先呢，我们来定义一下前卫，那么就是将信号前置在某一个电位上，那么抬高或拉低这个基准电位，从而不改变原来信号的波形。 可能有点绕哈，三色难懂，我们来举个例子哈，假如此时我们的芯片输入信号为负四伏到四伏之间，原理图是这样子的，那这里呢，这个二极管第一与第二就是起到的潜规作用，假如 输入安信号呢，大于三点三伏时，那么二极管第一导通将输入电压呢？前卫在我们的三点三加零点七伏四伏以上，那么假如说我们的输入安信号呢，小于负三点三伏呢？那么这个时候呢，我们的二极管第二导通， 那么将输入电压呢？前为在负三点三伏，减去我们的零点七伏也是负四伏上，这样输入信号呢，就前置在了我们的负四伏到正四伏之间的一个范围， 以达到保护我们的后节电路。再举个例子，这个电路呢，就是不论输入多少伏啊，保证了我们的输出电压不会低于四十八伏。那输入大于四十八伏呢？输入多少即输出多少， 那么只要输入低于我们四十八伏，我们的 d e 二极管导通保证了我们的 alt 端呢，输出不会低于四十八伏。

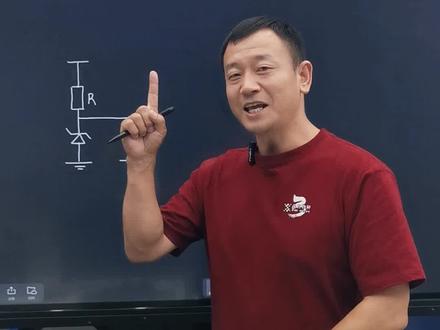

电路设计的干货来了，上节课呢，我已经带领大家学习了我们使用一个尾二极管的时候，如何去估算他所在负载的能力。 上节课呢，咱们知道这个负载他的电流呢，是一百四十五个毫安，为二极管呢，穿过他的电流哎，最小是五个毫安， 所以总共的电流是一百五十个毫安，这也是五幺二极管他的最大功耗啊。好，假如说我们这里是五伏的电压，这一点呢？还是三点三伏啊？选用三点三伏的五幺二管，那么这里的 r 应该选多大？非常简单啊， 我们的 r 应该等于什么呢？ o m 定律 u 比上 i， 哎，咱们的 u 呢，总电压是五伏稳压的，这一点是三点三伏，所以 r 两 端的 u 呢，就变成了五减三点三，是一点七伏电流。根据 g r 或负电流定律，流入节点的电流等于流出节点的电流，所以流出节点的电流五毫安加一百四十五毫安，总共是一百五十毫安，那即穿过 r 的电流就是一百五十毫安， 所以一点七伏除以一百五十宽零点一五安，培得出一个电阻值， r 等于十一欧姆啊，这就求出来了， r 的电阻值啊。注意，当我们在真正使用电路的时候，如果 r 值是十一欧姆，穿过 r 的 电流是一百五十毫安，要考虑他的功率。好，接下来我们再举一个例子啊，假如说我的这个负载呢，我需要的电流只需要十个毫安， 那我这里的 r 应该选多大？同样的道理，穿过这里的电流是十毫安 vr 二极管，它能够正常工作的最低电流是五毫安，所以穿过 r 的电流就是五毫安加十毫安， 那么我们可以得到 r 等于 u b i u 还是五伏减三点三，得一点七，除以十五毫安，零点零一五。哎，得到我们电阻就是一百一十欧姆，当然呢，一百一十欧姆它不是个标称值啊，我们选标称值呢，刚好是一百二十欧姆。 哎，这我们就得到了我们的负载需要多大电流的时候，我们文案馆前端的这个限流电阻应该选多大值，你学会了吗？欢迎关注郭天阳老师的视频，每天带你学习简单又有用的干货电路设计知识。

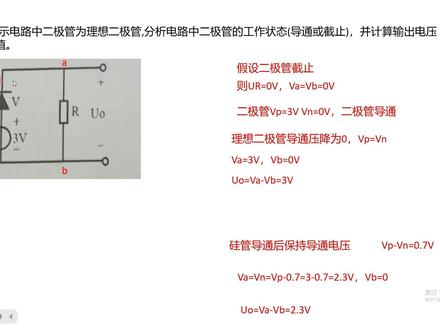

如何计算二极管的前卫电压呢？二极管是单向导通器件，除了防反接整流的应用之外，还具有前卫作用。在前卫电路中的二级管叫做前卫二级管，请看下图中。假设电压 vcce 等于十二伏， v c c 二等于六伏， v c c 三等于二伏，二极管的正向导通压降为零点七伏。那么二极管的正极电压又是多少 v 呢？这里的二极管就起到前卫作用。 我们假设二极管第一导通，由于第一的负极是六伏，第一的导通压降为零点七伏，那么第一的正极应该为六点七伏。此时再来看二极管第二，六点七伏大于二伏，所以第二应处于导通 状态，那么第二的正极应该为二点七伏。我们知道同一个点的电视应该是一样的，所以第一导通就不成立了，所以二极管的正极电压 u 等于二点七伏， 二极管第二处于导通状态，而二极管第一处于截止状态，所以二极管第二把正极的电压前位在二点七伏，所以又等于二点七伏。这个知识点你学会了吗？评论并关注我吧！

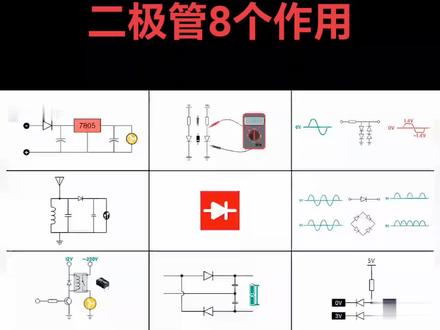

二极管的八个作用，来看看你知道几个？第一个作用，防反接。在很多电路的开头都会加一个二极管，当施加正向电压时，二极管导通就相当于一段导线。 如果我们把电压反接，如果没有二极管，整个系统都可能被击毁。而当给他添加一个二极管之后，由于电压是反向的，二极管此时就会截止这一段，就相当于断开， 这样反向电压就不会对电路造成影响。第二个作用，前卫。二极管的正向导通电压是零点七伏， 比如在这个电路中，无论我们给他施加五伏还是十伏的电压，二极管身上的电压总能维持零点七伏不变。接下来看一下应用。为了保护芯片内部，芯片的引角往往连接着两个二极管。先说上面这个，当引角上电压高于五点七伏时， 如果没有二极管的保护，比较高的电压很可能击毁芯片。但由于二极管的前卫作用，二极管的应急电压是五伏，使得银角上的电压前卫在五点七伏。再说下面这个，如果银角上来一个很低的负电压，由于二极管的前卫作用， 他会把电压前卫在负零点七伏，这样就能利用二极管的前卫作用保护芯片引角了。第三个作用，限伏。这是交流电的波形，如果让他经过这个电路，输出的波形会变成这样， 电压最高被限制到零点七伏。如果是两个二极管，则会被限制到一点四伏，如果再给他反向加两个二极管，则他的波形会变成这样。第四个作用，减波。这是收音机的最基本构造，在空气中弥漫着各种频率的电台信号，如果不对频率进行筛选， 那么此时播放的声音一定是混乱的，所以在最开始就必须完成对频率的选择。这个 lc 电路就是专门筛选频率的，他存在一个固有频率，当天线上的电台频率和这个 lc 固有频率一致时，就会发生斜震。可以看一下，发生斜震时，他的阻抗是无穷大的， 所以 lc 电路对我们需要的电台频率相当于断路，这样目标电台的频率就会流入耳机，而 lc 电路对其他电台的阻抗很小，这样其他的电台频率就会通过 lc 电路流走。为了能筛选更多电台，人们把这个电容换成了可调电容，这样就能手动搜索电台了。 那经过筛选的信号能让喇叭直接发声吗？当然不可以了，因为电台发送的不是纯声音信号，人们对原始的声音信号进行了调制。调制的原理也很简单， 就是把两种信号合成一种信号，上面的是我们要传输的原始的声音信号，下面的是再拨信号。再拨信号的频率很高，比如依兆赫兹，这样合成之后的信号也就是依兆赫兹。接下来要做的就是把再拨信号给滤除，而只剩下原始的声音信号。 信号经过二极管之后，下半周期会被消去，只剩一半，步行二极管在这里起到了减拨的作用。经过二极管之后的信号还不能发出声音， 因为此时还是携带了一半的高频在播信号，此时只需要再给他加一个小电容，这些高频在播信号就会被滤除，而是留下原始的声音信号， 这样耳机就能播放我们想听到的声音信号了。第五个作用，整流。如果让交流电经过二极管，则它的波形就会被消去一半，这就是半波整流。 除了半波整流，还有全波整流，这是一个整流桥，当正半周期流过时，他的输出波形是这样的，而当负半周期流过，他输出的波形会变成这样，如果再给他加一个滤波电容，他的波形就会变平滑，这样交流电就会变成直流电了。 全波整流很好理解，但是半波整流只利用了一半的能量，什么场合才会用到这种应用呢？这个吹风机电路利用的就是半波整流。当开关打到强风挡时， 电机以最大功率工作，而让开关达到热风档时，由于只获得了一半的能量，电机的出风量会减半，这就是半波整流的应用。第六个作用，续流。当我们给三极管五伏电压，他就会导通，由于线圈通电，此时继电机的触点就会闭合，这样二百二十伏的交流 电就能形成通路，此时小风扇就会转动，如果我们此时给三极管零伏电压，他就会截止，此时继电器触点断开，小风扇停止转动，这样就可以实现用五伏电压来控制二百二十伏的交流电了。到三极管截止的时候， 继电器线圈上的磁通量就会迅速减少，为了阻止磁通量的减少，这个线圈会向下感应很大的电动式。如果没有这个二极管，感应出来的电动式很可能把三极管直接给击毁。但是有这个二极管的存在，感应出来的能量就会沿着二极管流动， 这样就避免了高压对三极管的破坏，这就是二极管的蓄流作用。第七个作用，被压下面这个电路可以把电压提升一倍，当正半遮蓄流过时，电流这样流，此时电容 c 一上的电压是五伏。当副半气经过时，电流这样流，此时 电容 c 二上的电压也是五伏。电容 c 一和 c 二电压叠加就成了十伏。虽然获得了两倍压输出，但是它的输出功率很低，不能带大功率负载。第八个作用，逻辑门电路。逻辑门是构成芯片的基本单元， 比如这个雨门，只有当我们同时给它输入一，它的输出才为一，否则它的输出为零，这是它的真值表。那这个电路具体是如何搭建的呢？两个二极管就可以实现这个雨门。当 ad 同时输入灯为三伏时， 则它的输出才为三点七伏。而 a 或 b 其中一个输入为零伏，则它的输出就为零点七伏。如果我们规定大于二点五伏为逻辑一，而小于二点五伏为逻辑零，它的输入输出就正好符合语文的逻辑。您可能有这样一个疑问，如果我们给它输入零伏， 他的输出是零点七伏，给他输入三伏，他的输出是三点七伏。而当把这两个输入合并之后，他的输出为什么不是三点七伏，而是零点七伏呢？ 这是因为低电瓶会把高电瓶拉低，所以合并之后的值就是零点七伏。这就是二极管的八个作用，希望对你一些有帮助。
