ug2406怎么定坐标

大家好，我是三维芥末技术分享，这节给大家介绍一下 ug 的基准坐标器的创建方法。首先在操作里面有一个基准点，里面有个坐标器， 然后这个图标这里也有一个记准图标，心点开是一样的，这里面有很多种创业方法。我们首先来看一下这个动态吧，动态意思呢？也就是可以随意随意拖动了吧，拖动完以后点下应用， 然后就可以创建完成了，然后再自动判断，自动判断就不用说了吧，这几乎每个命令里面都有这个自动判断的，那你随便选择一个，选择一个 对象，然后他就会有啊，这就不讲了。然后看一下这个圆点， x 点， y 点，圆点，然后 我们来看一下指定原点，然后再指定 x 左点，然后再指定 y 左点，然后这样就穿进一个机身。猪佩奇 怎么就不点音乐了？我们看下一个 x 轴， y 轴原点，指定原点，呃？ x 轴，然后 y 轴，这样也可以创建一个，然后我们再看下一个 z 轴， x 轴圆点，指定圆点，指定 z 轴，给它反向一下，然后再指定 x 轴，这样也可以创肩了。然后再看下一个 z 轴， y 轴圆点，首先选择圆点，然后选择 z 轴，反向一下，然后再指定 y 轴，是一样的，可以穿点。 再看下一个平面， x 轴的点，选择一个平面，然后平面上的 x 轴，选择 x 轴，然后指定平面上的圆点，指定一个点。 啊，这一样可以创建的。咱们再看下一个三个平面，三个平面，先选择 x 平面，然后外外平面，内平面，这样就可以创建一个， 然后再看绝对坐标，这个绝对坐标就没有什么好说的，直接就直接点确定吧，没什么选择，然后选择当前试图，这个啊，看下当前试图的当前试图 当前设图的话我们就直接应用一下看一下啊，这样的话就可以创建一个，呃，对着我们这个就是根据我们当前这个设图创建一个周边写啊，这样可以看一下 你调到哪个方向，他都可以给你创建一个周边线， 就这样子的，我们再看下一个 编制，编制这里面有参考怎么绝对坐标啊，还有 csis 的， wcs 的，这个其实怎么说呢？是一个参考吧啊？下面什么迪卡坐标系什么什么的， 其实这个倒没什么好说的吧，把这删掉。这个低卡坐标系其实啊 就是一个偏移的距离吧，我们试下一十二十， 他这你看已经已经移动了吧，你偏移就是相对来说偏移一下吧，然后我们再给他个角度吧，然后给个 三十多感觉，这样子，再给个二十多，就这意思，然后 参照他你选定的坐标系，然后平移啊，旋转，根据自己需要吧，就这样的用法就是这个坐标系。 穿鞋方法就这么多，大家根据自己的需要来使用吧，其实这么多种选项，呃， 可以说也是换汤不换药吧，用法其实都是一样的啊，这个做标记录作标系，我们就说这么多吧，大家可以根据自己的需要呃，选择合适的方法来创建啊。嗯， 我是三月节目，继续分享这节吧，就到这里了，喜欢我的视频欢迎点赞转发加关注啊，好，直接就到这里，谢谢大家。

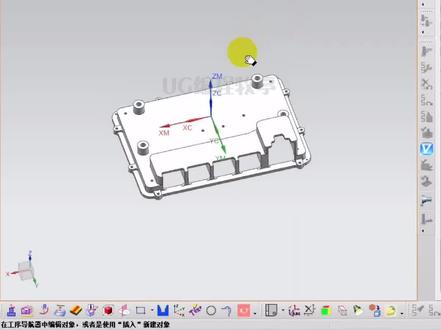

不是知识不分享，不是技巧不传播啊，今天我们讲一个坐标系啊相关的问题，就是我们来进行加工这款产品呢，比如说我们要加工 两面或者三面或者四面，要进行四夹，完成我们这款产品的加工，那我们该怎么进行办呢？啊？那么这个坐标系的话总共有两种方法啊，那么第一个的话就是通过呢，呃，动弓键 不动坐标啊，那么第二个方法就是说呢啊，动坐标啊，不动弓箭啊，我们先讲第一种，什么叫动弓箭不动坐标呢啊？其实这个内容呢也很简单啊，我们这边呢进行调整一下啊，把这个区呢进行设置一个实体出来啊，近视为您选择我们的一个创建啊，先定一下， ok， 在这 我们的一个最大的一个方块，是吧？那我们第一个什么叫动弓箭不动坐标呢？就是把我们的弓箭进行移动，对不对啊？这个区呢我们就通过呢，呃，这个区域，比如我们先第一家这边我们选择 摆正弓箭啊，把弓箭进行摆正一下啊，摆正好之后呢？ ok 啊，那么这是我们的第一角，对，那么第二角我做反面怎么办呢？那我就把这一块区域呢啊，进行移动到啊，我们的第十层， 对吧？然后这边再把我们第十层打开进行框选，再进行移动到呢，复制到我们第十一层啊，再把我们的第十层进行关闭到打开第十一层，然后翻过来再通过摆正弓箭啊，摆正弓箭，把弓箭进行摆正一下，选择最高面一点， ok， 这是 是我们的第二甲，那我们就能够进行发现呢啊，我们的一个弓箭是不是动了？你看这是第一甲，然后这是我们的第二甲，对，那说这叫动弓箭不动坐标啊，那么什么叫做 动作标不动弓箭呢？啊？那我们回到我们的第一家里面来，比如现在我这个侧面啊，要进行做我们第二小的加工来做这个侧面要加工的，对不对？ 怎么做呢？啊？进入到几个视图啊？然后接下来我们进行啊，复制一个坐标器出来，对吧？啊？复出来进行双击一下，我们把这个坐标器进行调整啊，这个区域拉过来选择呢，我们的一个自动分段，然后点击我们最高面一点。啊，然后呢设置一下安全高度啊，平面往上面抬高二十。 好的，确定一下。 ok， 那这是我们的第二甲，你看第一甲，第二甲，对呗，那么这个呢，就是我们的一个动弓箭不能坐标的一个方法，那么同学们学会了吗？

大家好，我是千一峰，欢迎到天堂，今天呢，我们来进行讲一个 ug 作 标系的学习啊，因为这个坐标系呢是我们使用 ug 啊，会经常用到的，而且是我们学习 ug 呢必学的一个重点内容。那我们就先了解一下什么是坐标系啊？啊，那么坐标系的意思呢啊，我们呢进行这么进行调整。 好，那我们来进行说一下啊，那么坐标系的话呢，我们可以把这个坐标系进行显示出来啊，我们选择格式 wcs 啊进行显示啊，我们就能够看到这个坐标系了啊，那么我们能够进看到的这个坐标系统，他有三个箭头啊，一个呢是 xc， 一个是 yc， 一个是 zc 啊，你们所看到这个箭头的一个方向呢，就是他的 xy z 的一个 正向方向啊，那么比如说我们现在呢啊，画一根直线啊，然后通过一个点对话框来进行定义，打开它，你可以看到他这边有 xy z 的一个三个坐标，是吧？啊，那么我们这个去输入一个 x 负十， y 零 z 零，那我们点击确定，你会发现啊，我们这个点呢是在哪里啊？是在我们的一个 x 的负方向，你看反向方向啊，这个区的距离啊，这个区的距离就是十个毫米，对吧？啊，让我们进第二个点，我们怎么进定？点击他 把我们的 y 输入个十确定一下啊，点就没确定啊，你看他就连成了我们两个线了，而是说呢，我们这一根直线呢是有两个点啊进行得到的，那么这个点呢是 x 负十啊，那么这个点呢是 y 正时，对吧？嗯，你看这个箭头方向是不是哎？朝向正上方的这个方 向啊，为正外方向啊，那么现在这个区的距离呢？是十个毫米，是吧？啊，那么这个区，那么今天拉过来啊，这个位置呢，因为这个方向是正 x 方向啊，说从中间这个零点 x 零 y 零 z 零的位置呢？往左边走啊，那这个区域是一个负十了，对不对？我们说的简单一点，就是啊，我们的这种类型的啊，这是我们的 x 正 s， 这是我们正 y， 是吧？然后这个位置呢是我们的 x 零 y 零 z 零啊，那我们比如现在画第一个线就是 x 段，就比如 x 十 y 十啊，就是通过这个坐标进行定义的话呢，他的点啊，就在这个区这个区啊，你看这里是十啊，这里是十，对吧？然后呢第二个点呢是 x 副式， y 副式就是他的这个中心零点的反方向，这个方向啊，是吧？啊？十啊，然后呢？ y 是副式啊，就下面，哎，从这 点下去啊，不是啊，就这个点，对吧？我们就可以通过呢，这两个点的确定啊，画出我们的这根直线，对吧？啊？说这是我们的坐标器啊，通过他的话呢，我们就可以通过点的一个坐标 来进行完成啊，我们的一个睫毛造型了啊，那么比如我们举个例子啊，我们来进行通过插入设计特征来一个 长方体，对不对啊？然后这个区的话呢，我们的一个长度，是啊，你看看这个位置啊，注意下他的长度方向是 xc 方向啊，然后呢宽度方向是 yc 方向，然后高度方向是 zc 方向啊，是吧？你注意他的一个方向，这个方向是指向哪个方向？指向他的正方向， 正 x 正 y 正自己方向。首先呢我们把这个零点呢放在 x 零 y 年 z 零的位置点击 我们的确定，你会发现呢，我们的实力出来了，对，你看，让大家你看是不是正 x 正 y 正极方向啊？对，说这个话呢，我们要理解他的一个坐标系的一个指向方向，他的一个含义和我们的一个啊，坐标系零点的一个含义。 好，那我们把镜删掉，我们再重新来啊，插入是特征，我们再来一遍啊，那比如说我想要把我的一个矩形的 对角点这个中心放到我们这个位置来，行不行呢？那当然也是可以的呀，那我们直接进行点击他 这个区，我们就把什么呢啊？你可以近看我们这个点是来在我们的这个矩形啊，矩形的一个左下角这个区啊，你看矩形的啊，左下角这个区，哎，是以这个区呢为我们的一个 圆点位置，是不是啊？那我们就点击他让我们的一个圆点的第一个 x 负个五十啊，然后 y 呢，我们也负个五十，然后 z 呢，我们也进行负个五十啊，都负五十之后我们再进行点击确定啊，确定啊，你就会发现呢，我们的一个 啊，这个方块呢啊，他的一个对角点啊，就在我们那个坐标年龄的位置了啊，说这是我们坐标器的使用了，是吧？或者说呢，我们也可以画一个直线 选择我们的啊，随意选择这点啊，选完这个点之后，那么这个点的位置是哪里呢？这个点的位置啊，同学们应该能够进算的出来啊，我们进行思考，一秒钟时间思考一下，对吧？啊，那么这个区域的一个点的一个坐标，那就是 z 五十， y 五十， x 五十，是不是啊？你可以看到我们通过这个坐标系，你可以去看判断他这个点那个坐标， 是吧？啊，那么今天我们再进化第二个点放哪里呢？我就放我们的 x 零八零 z 零，点击确定， ok， 你看就可以得到我们的这一根线， 是不是啊？是说啊，这个坐标系的话呢，同学们先去理解啊，他是什么意思啊？他就是我们的一个坐标，对吧？那我们就可以根据这个坐标呢啊，去进行确定我们的点位，来进行做出我们的建模操作啊，所以说这个坐标呢，我们是经常用的，同学们呢进行理解一下。

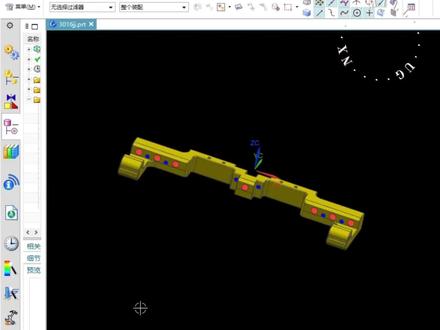

大家好，今天我们来看一下，怎么在没有外挂的情况下，把我们这样一个异形的部件去做到一个这样四面分钟，然后呢对顶为零的这样一个坐标。呃，首先呢我们要给他做一点点辅 住啊，我们不用外挂的情况下，就用常规方法，那么这个时候呢用到特征编辑里面的包容体，我们需要给他做个辅助，那么在这个位置呢， 我们给他框选一下，那么就出来了这样一个包容块，跟他最大的外形面呢是一样大小的，那么得到这样一个包容块以后，我们保存一下应用，然后 有了这样一个包容快就比较简单了。我们用到一个什么功能呢？用到我们这里面的一个移动对象，移动对象我们要找到这里面的这个运动里面啊，这个位置，我们要找到这个点到点这样一个功能，我们可以在 这里面找的到啊，有这样一个点到点的功能，我们找到这个功能呢，要选择它，然后指定一个出发点，那么出发点在哪里呢？出发点就是我们的一个奇石点啊，我们需要指定在哪里嘞？指定在我们这个面上，对吧？然后呢面的中心， 我们就选择面上的点，然后呢这里优为参数，我们首先选择这个面，然后呢这边优方向 我们给个零点五，微方向呢同样的给零点五，那么这样一来我们看到这个点就刚好在我们这一个面的 正中央，那么选好以后，点击确定一个点就指定好了，然后呢我们要指定到目标点，目标点是哪里呢？我们要指定到我们这个绝对坐标系这个点上来，对吧？这才是我们的一个目标点，哎，我们最终的目标呢，是要把这个部件的这个中心点 移到我们这个位置来，所以呢我们选择绝对坐标系的这个点就可以了，然后给他指定对象，对吧？这里呢我们要用到框选了，把两个部件一起选上啊，注意是一起选啊，不是选单个，这就是我们做这一个包容快的一个目的，就是让我们这个地方好定一个中心点，然后的话选择 移动原先的在这个位置我们可以看显示，结果你就会发现，哎，我们这个坐标就移到了我们的部件的 正中央，对吧？最大外形面的正中央，其实我们移的不是坐标，而是弓箭，我们给他做了一个最大外形面生成的一个包容块，然后呢 在我们包容块上面找到这个中心点，然后把部件跟我们包容块一起移到绝对坐标上，这就是我们在没有外挂的情况下，用常规方法来进行四面分钟对顶为零，学到的同学记得点赞关注哦。
