消弧线圈的作用及原理图

欢迎来到电力小课堂这期分享什么是消弧线圈？在电力系统中有什么作用？消弧线圈是一种用于电力系统中的电器元件，它的作用是在开关断路时，消除断路开关接点上的电弧，从而保护电力系统的设备和人员安全。 在电力系统中，当高压开关断开时，空气中的电弧会形成，这会产生极高的温度和压力，可能会损坏开关的节点，甚至引起火灾等安全事故。 销弧线圈可以利用自感性的特性产生高电压脉冲，从而将电弧熄灭，保护开关接点和电力系统的设备安全。 销弧线圈一般由铜线绕成的线圈和磁芯组成，当电弧在开关接点上形成时，销弧线圈中的电流会产生磁场，这个磁场会产生高电压脉冲，从而将电弧 熄灭。消弧线圈的作用不仅仅是熄灭电弧，还可以将电弧能量转化为电能进行回收，提高能源利用率。总之，消弧线圈在电力系统中起着非常重要的作用，他们可以消除开关接点上的电弧，保护电力系统的设备和人员安全。 销弧线圈技术的应用还可以提高能源利用效率，减少能源浪费。关注我更多相关资料，评论区留言领取！

并联中电阻接地选线装置，各位朋友大家晚上好，今天我来讲一下呃，十千伏系统，嗯，经过销户线圈接地以后，如果发生单向接地故障， 很难选择出其中哪一条线路出现故障，这个有没有好的方法来选线呢？目前有两种办法， 嗯，有，第一个就是经过中心点并连中电阻选线，还有一种就是经过小电阻选并连小电阻。 下面我着重讲一下就是中性点并联中电组的接线原理，这个是就是一个中性点， 就是这个中心点并联了一个中电组接地经过一个控制器，他这个类似一个接触器的控制，控制这个接触器来控制并联中电组的头切。 下面讲一下原理，当系统发生单向接力的故障的时候，对于顺时性的接力故障，由于流过 相互现出的电感性电流与流入接地点的电容电流的急性相反，就这个他的香味是相差一百八十度的，所以他就相反。 ic 和 il 接地护道中所剩的残留很小，顺时接地故障， 嗯，就自行消失了。当选线装置判定故障为永久性接地故障时，嗯，经过一定的岩石投入这个并联的中电阻，就这个这个接触器细合了，把这个并联中电阻投上， 投的时间小于一秒，投的时间很短，这个保证他这个电阻不不被烧坏，投的时间长的话，这个热量就很大。 在中性联电压的作用下，并联电阻就会产生一些有功的分量，就这个紫色的部分，紫色的部分就是有功的分量，然后通过这个嗯，接地点流入到这个母线上，通过这个线流入到这个 线上，然后这个就可以看得出来电阻、电容和电杆。 哎，由于这个电流分量只通过接地点流过故障线路的故障项就是这个地方故障 a 项目。 a 项故障线路的故障项包含大量的有供分量，使故障线路的零序电流增加，远大于非故障线 线路的零蓄电流。嗯，并连电阻产生的电流方向与系统零序电压的方向也相反， 嗯，使故障线路的灵犀电流增大很多。但是非故障陷入的灵犀电流就是这些非故障陷入的灵犀电流仍然为自身对地的电流 电流。因此，在故障选线时，通过对比各线路的零虚电流大小，其中零虚电流最大的就是这个故障线路。嗯，其中也包含了大量的有有公分量。 嗯，通过以上的方法来先先选出来这个故障的线路。嗯，目前市面上做的产品 大多就是并连中电阻或者并连个小电阻，这种接力选线的都是通过这个。嗯，头切电头切这个装置。 嗯，国网和南网的设备一般都是选用这种产品的。嗯，我做了这几个项目也都是选用那个并联中电， 因此我对这个有一点了解。好了，今天的分享就到这里，谢谢大家的观看。

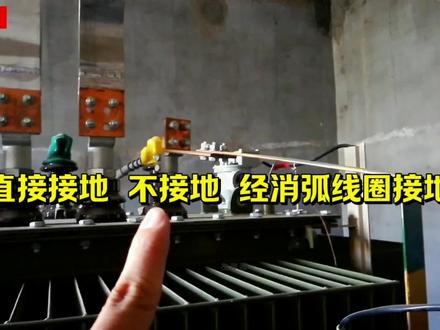

本节知识点分享关于中心点经销户线圈接地的电力系统的简单介绍。 在三相交流电网，中心点与大地间电器连接的方式成为电网中心点接地方式。不同，中心点接地方式对电网绝缘水平、过电压、扶直及供电可靠性、继电保护方式等会产生不同的影响。当中心点不接地系统的单向接地电流较大时， 将产生间歇性电弧而引起壶光接地过电压，甚至发展成多项短路。为此可采用中性点经销弧线圈接地的方式。如图所示，中性点经销弧线 圈接地系统发生单向接地故障时的电路图和向量图。消弧线圈接地方式是为了防止发生接地故障时产生电弧，尤其是间歇性电弧，也就是在变压器或发电机中性点接入消弧线圈以减少接地电流。 通常中心点睛销弧线圈接地系统发生单向接地故障时，线电压保持不变，一般允许继续运行两小时，若超过两小时未解决接地故障问题，则汇报调度进行停运。 接下来是销弧线圈的补偿方式的介绍。中心点击销弧线圈接地后，当系统发生单向接地故障时，流过销弧线圈的电感电流对接地故障电容电流起到平衡补偿作用，使接地点流过的故障电流降低到最小数值，防止 接地电弧重复燃烧，引起间隙性电弧接地过电压。通常销弧线圈补偿有三种不同方式，极限补偿、全补偿、合格补偿。第一个全补偿，补偿后电杆电流等于电容电流，或者说补偿的杆亢等于线路溶抗 电网以全补偿的方式运行，实际此方式电网处于斜震状态，不能正常运行。第二个欠补偿，补偿后电杆电流小于电容电流， 或者说补偿的杆抗大于线路融抗，电网以欠补偿的方式运行。第三个过补偿，补偿后电杆电流大于电容电流， 或者说补偿的感抗小于线路融抗。在电力系统中一般采用过补偿运行方式，其特点是运行可靠性高，但绝缘投资较大。它的适用范围，单向接地电流大于三十安的 三至十千伏电力网，以及单向接地电流大于十安的三十五千伏电力网。中心点经销弧线圈接地就是能减少接地电流的方法，提高系统的安全性和可靠性。内容介绍到此结束，仅供学习参考。

为什么说相互线圈接力系统故障选线比较困难？ 以前我们讲了相互线圈的接线原理，今天就来抛砖引玉的讲一下相互线圈是怎么工作，还有为什么说这个 经过修复线条接地，嗯，系统接地了以后，这个故障选线就比较困难。再讲这个之前，我们先看一下这个平常的视线服电网在不接地的时候，他是怎么工作的， 这个就是一个十七 f 的电网，他是不接地的系统，就是中心点没有接地， 哎，因为这个中心点没法引出吗？嗯，我们先不看这个变压器测，看这个系统测， 系统测有时间符出现三回，每个回路长度也是不相同的，当发生单向接力故障的时候，全系统伴随着零续电压的产生，会有零续电流，这就是，嗯， 就电容电流会通过这个流到通过过度电阻，然后从这个地方 ia 三 流入到这个线路上，然后这这个线呢，他这个线路他就有流气垫就产生了，从这里可以看出来， 故障线呢？嗯，是从母线流向线路这个非故障线，这有个零续 ct， 他就有母线，有线路流向母线了。 通常的情况下是不接地系统，只能用于接地电容电流小于十安的系统， 这个呢是一个中性点经消弧线圈接地的系统，电容电流这个是绿色的， 嗯，我区分开绿色的与电感电流，这个是相互线圈，这个就是一个微型的接力接力变， 然后方向相相反，在 接地过挡点处，他这个电容电流和电杆电流，他是方向是相反的嘛？嗯，一个超前九十度，一个滞后电压九十度，所以他这个相互抵消了，在这个故障点处他就很容易熄灭这个电弧。 嗯，但是他这个地方有个弊端，就是消浮线圈在电网中工作都是过不长状态，过不长就是电容电感电流大于电容电流， 所以这个地方电感电流大于电容电流，所以这个地方还总体他还要再过再过来一点才能补偿补偿的到这个电电感的电流，所以 因此使他故障电流的方向变为与非故障 像的电容电流方向相同了，就是这个电流留过这个零续 ct 的电流和这个非故障相。这这个是故障相吧？ a 这个 l 三的 a 相是个故障相， 你这个电流电流，那个灵犀电流的方向都一致了，所以就没有无法通过这个灵犀电流的方向来判别哪一条是故障线路， 所以这个就是通过相互线条接力，就没有办法判断哪一项是零序电流，哪哪一项是那个故障线吗？ so。

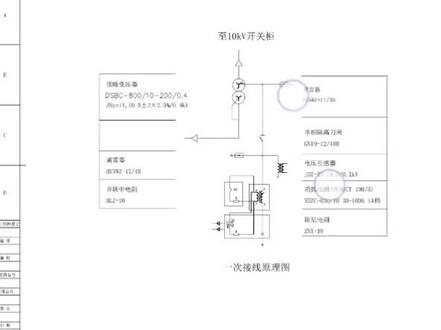

接地便间占用便， 这是一台销户线圈兼做占用边的一次接线原理图。接地面的总容量是八百千伏安， 占用便容量是二百千伏安，消弧线圈的容量是六百三十千伏安。为什么要设置这个消弧线圈？ 那如果是一个小的系统，只有几路出现，而且多数是架空的， 可以不设置个接力变压器。如果是一个非常复杂的系统出现很多， 尤其是这种电缆出现，那么这个接地便就是必须要设置的。根据国标五零零六四杠二零一四第 三点一点三条规定，不直接连接发电机，有电缆线路构成的六到二十千伏系统，当单向接地故障电容电流不大于十安时， 可采用中心点不接地方式。当大雨山有需要在接地故障条件下运行时，以采用中心点斜正接地方式，这个中心点斜正接地方式就是消弧线圈接地。 这个依次接线原理图呢？接线组别，接地面的接线组别是 z n y n 幺幺接线。 高压侧为什么要采用这个类型接线呢？这就是因为降压变压器很 多十一万变三十五千伏或者十千伏的，一般低压侧三十五千伏或十千伏都做成角角形接线，这样就有一个弊端，中性点是无法引出的， 用 z 型接线的话，就可以人为制造一个中性点是吃纤夫系统，可以中性点引出，这样的话就有利于他接地，或者经相互线圈接地，或者经小电子接地。 下一次我来讲一下他这个具体他是怎么接的，他就这个系统是怎么工作的，还有 这个项链图是怎么画出来的？就这个十一点中间线是怎么出来的？下一讲讲吧。
