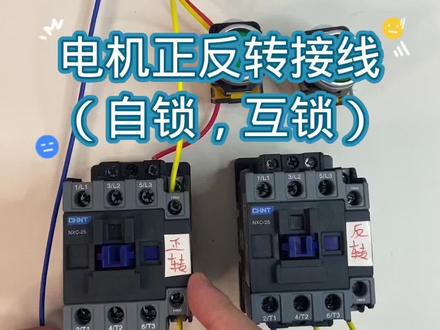

今天讲一个电机正反转的机械,通过正反转电路学习一下什么是自锁和负锁。一个基础器,即正转,一个机反转,要实现正反转基础器得选用这一种,有一组长开和一组长臂的, 上面的十三十四 no 是一组长开,这个长开点用来自锁下面的二十一和二十二 nc 是一组长 b, 这个长 b 点用来复锁。然后来看一下 a 一, a 二是他的线圈,接二百二十伏电源。这里和你们说一下,他的背面还有一组 a 二, 他这两个 a 一点中间是用连接片连接起来的,他们是早通的,相当于是同一个点,这个 a 二点也是早通的,所以我们记电源记在上面或者下面都可以。我们来记一下线,从他空开出来的零线,我们只记到线 线圈 a 一上面,然后再从 a 一点并一根领线出来, 并出来这一根零线,我们知道反转 a 一点, 然后这一根火线,我们把它织到上面的 a 二点, 然后我们给商店真赚就能启动, 然后断电,停止上电启动。我们先来记正传的字锁,准备一个绿色的启动按钮,这个启动按钮一面是常开点,一面是常闭点。我们记启动按钮要记他的常开点,这个常开 正常情况下他是断开的,当我们按下去之后他会闭合,但是我们松开之后他还是会断开,我们在这个位置加一个启动按钮, 剪断之后旋转停止。视频可能有一点长,大家花一点时间来学习一下, 然后我空开商店按一下启动,这时候你们注意,我松开之后他会停止, 按一下启动,松开之后停止,这个是最简单的点动控制,那我们怎么来完成自锁?我们准备一根线从他的启动按钮前面积一根线出来, 和这一根红色线并到一起, 然后并出来的黄色线,我们把它记到长开触点进线端十三号端子, 然后我们再从他的长开处点出线端接一根线出来, 然后这时候我们上店来分析一下, 因为这一根红色线现在是一直在电的,所以和他并上来,这一根黄色线现在也是有电的,因为接触器没有启动的时候,他的常开触点是断开的,所以从他常开触点出线端接出来的这一根黄色线现在是没有电的,只有当我们按下启动按钮之后, 基础去吸合他的这一根线才会带电。其实我们可以利用他的常态触点闭合,利用这一根黄色线给他线圈 a 二持续供电,让他完全自锁。我们来系一下线,系到他线圈 a 二上面去, 然后这时候我们按一下按钮,看一下按下去启动,然后我松开,看一下会不会停止,松开之后他还是照样保持闭合,其实这个是当我们按下去之后,按下去的时候是这一根红色线给他线去 a 二宫殿, 但是当我们松开按钮之后,是他的这一根黄色线给他线圈 a 二持续供电,让他完成的自锁。那我们怎么来停止他,在他启动按钮前面这一根红色线找一个位置剪断, 然后挤出去停止,在这个位置加一个停止按钮, 一个红色的停止按钮,这个停止按钮一面是长闭点,一面是长开点,我们在接停止按钮的时候要记他的长闭点,他这个长闭点正常情况下他是闭合的,当我们按下去之后 他会断开,但是当我们松开之后,他还是照样保持闭合,我们就在这个位置加一个停止按钮, 然后这时候我们上电视一下,按一下启动没有问题,然后我们按一下停止按钮,看一下 停止没有问题,启动停止这个正装的字锁就算完成了。然后我们来接反转的字锁,我们准备一根线 记到他的 a 二点上面去, 因为他的 a 一点已经系好了零线,所以我们这个 a 二点要接他的火线,关键是我们这个 a 二点这个火线要从哪里取?能不能从空开出线端这里取? 这样肯定是不行的,因为正转和反转共用的是同一个停止按钮,所以我们要从他的停止按钮出现端这里取,这样子他的停止按钮才会起作用。 记在这个位置出线端 这个停止按钮,正常情况下他是闭合的,所以这一根线是一直早通的,我们只要给空开商店这个反转寄出去就能熄火, 然后我们断电停止还是一样记一个启动按钮,在这个位置剪断 这个启动按钮,还是要记他的常开触点, 这个反转的字锁和正转的字锁是一样的,所以我就讲快一点, 按一下启动,松开停止,按下启动,松开停止,这个就是反转的点动,我们怎么来实现自锁?和症状一样,从他的启动按钮前端并一根线出来, 然后并出来这一根黄色线,我们把它系到他的长开触点进线端十三号端子, 然后从他长开出点,出线端系一根线出来, 他反转自锁和真转自锁一样,我们把它寄到他线圈 a 二上面去, 注意是 a 二点哦。 然后这时候反转的字锁已算完成了,我们上电视一下按一下启动 停止,启动停止,然后正转启动停止,这时候你们注意我按一下反转启动,这时候我再按正转启动,他还是人照样启动。在正反转电路中,如果正转和反转同时启动, 相当于是三相电短路特别严重,这个是绝对禁止的,所以我们就要来完成复数,就是说我们启动正转的时候不能启动反转,启动反转的时候不能启动正转,一句话就是正反转不能同时启动。其实这个也比较简单, 比如说我们启动真钻的时候,他的长臂触点会断开,我们就可以利用他的长臂触点把他反转的电源给断开,让反转没法启动。反转的电源是这一根,我们把这一根线剪断,系到他真钻的长臂触点上面去 来记一下,记到他长臂触点 一端机墙壁出点镜线, 另一端机场壁触点出现, 然后这时候我们来试一下按一下正转启动,然后这时候我们来启动反转,看是什么效果。 反转是启动不了的,因为他的启动电源已经被真转的长臂触点给断开了, 只有当我们正转停止的时候,他的长臂出点闭合,他的反转启动电源才会有电,这时候我们启动反转 转反转才能启动。同样我们也要用到反转的长臂触点,把他正转的启动电源给断开, 他的正转启动电源是这一根,我们把这一根线给剪断, 记到他反转长臂出点上面去 一端机常闭触点进线, 然后这样我们总体来试一下,按一下反转启动,正转启动不了, 然后要反转停止了之后,正转才能启动。同样正转启动之后,然后这时候反转也启动不了,除非正转停止之后,反转才能启动,这个就是正反转的机线。加个关注,每天分享电工经验。

今天讲一个电机正反转的机械,通过正反转电路学习一下什么是自锁和复锁。一个基础器,即正转一个机反转,要实现正反转基础器得选用这一种。有一组常开和一组常闭的, 上面的十三十四 no 是一组常开,这个常开点用来自锁,下面的二十一和二十二 ac 是一组常闭,这个常闭点用来复锁。然后来看一下 a 一 a 二是他的线圈,接二百二十伏电源。这里和你们说一下,他的背面还有一组 a 一 a 二, 他这两个 a 一点中间是用连接片连接起来的,他们是导通的,相当于是同一个点,这个 a 二点也是导通的,所以我们接电源接在上面或者下面都可以。我们来接一下线,从他空开出来的零线,我们直接接到线 线圈 a 一上面,然后再从 a 一点并一根零线出来, 并出来这一根零线我们知道反转 a 点, 然后这一根火线,我们把它系到上面的 a 二点, 然后我们给商店正转就能启动, 然后断电,停止上电启动。我们先来记正传的自锁,准备一个绿色的启动按钮,这个启动按钮一面是常开点,一面是常闭点,我们记启动按钮要记他的常开点,这个常开 点正常情况下他是断开的,当我们按下去之后他会闭合,但是我们松开之后他还是会断开,我们在这个位置加一个启动按钮, 剪断之后症状停止,视频可能有一点长,大家花一点时间来学习一下, 然后我空开商店按一下启动,这时候你们注意我松开之后他会停止, 按一下启动,松开之后停止,这个是最简单的点动控制。那我们怎么来完成自锁?我们准备一根线从他的启动按钮前面接一根线出来, 和这一根红色线并到一起, 然后并出来的黄色线,我们把它记到常开处,点进线端十三号端子, 然后我们再从它的常开处点出线端,记一根线出来, 然后这时候我们上店来分析一下, 因为这一根红色线现在是一直带电的,所以和他并上来这一根黄色线现在也是有电的,因为基础器没有启动的时候,他的常开触点是断开的,所以从他常开触点出线端接出来的这一根黄色线现在是没有电的,只有当我们按下启动按钮之后, 基础器吸合他的这一根线才会带电。其实我们可以利用他的常开触点闭合,利用这一根黄色线给他线圈 a 二持续供电,让他完全自锁。我们来接一下线,接到他线圈 a 二上面去, 然后这时候我们按一下按钮,看一下按下去启动,然后我松开,看一下会不会停止,松开之后他还是照样保持闭合,其实这个是当我们按下去之后,按下去的时候是这一根红色线给他线圈 a 二供电, 但是当我们松开按钮之后,是他的这一根黄色线给他线圈 a 二持续供电,让他完成的自锁。那我们怎么来停止他,在他启动按钮前面这一根红色线找一个位置剪断, 然后计数器停止,在这个位置加一个停止按钮, 一个红色的停止按钮,这个停止按钮一面是常闭点,一面是常开点,我们在接停止按钮的时候要记他的常闭点,他这个常闭点正常情况下他是闭合的,当我们按下去之后 他会断开,但是当我们松开之后,他还是照样保持闭合,我们就在这个位置加一个停止按钮, 然后这时候我们上电视一下,按一下启动没有问题,然后我们按一下停止按钮,看一下 停止没有问题,启动停止,这个正转的自锁就算完成了。然后我们来接反转的自锁,我们准备一根线 寄到他的 a 二点上面去, 因为它的 a 一点已经接好了零线,所以我们这个 a 二点要接它的火线,关键是我们这个 a 二点这个火线要从哪里取?能不能从空开出线端这里取,这样肯定是不行的,因为正转和反转共用的是同一个停止按钮, 所以我们要从他的停止按钮出现端这里取,这样子他的停止按钮才会起作用。记在这个位置出现端 这个停止按钮,正常情况下它是闭合的,所以这一根线是一直导通的,我们只要给空开商店,这个反转基础器就能吸合, 然后我们断电停止,还是一样系一个启动按钮,在这个位置剪断 这个启动按钮,还是要记它的常开触点。 这个反转的自锁和正转的自锁是一样的,所以我就讲快一点 按一下启动,松开停止,按下启动,松开停止,这个就是反转的点动。我们怎么来实现自锁和正转一样,从他的启动按钮前端并一根线出来, 然后并出来这一根黄色线,我们把它记到它的常开处,点进线端十三号端子, 然后从它敞开出点出线端记一根线出来, 它反转自锁和正转自锁一样,我们把它系到它线圈 a 二上面去, 注意是 a 二点哦。 然后这时候反转的自锁也算完成了,我们上电视一下,按一下启动 停止,启动停止,然后正转启动停止,这时候你们注意我按一下反转启动,这时候我再按正转启动,他还是人照样启动。在正反转电路中,如果正转和反转同时启动, 相当于是三相电短路特别严重,这个是绝对禁止的,所以我们就要来完成复索,就是说我们启动正转的时候不能启动反转,启动反转的时候不能启动正转,一句话就是正反转不能同时启动,其实这个也比较简单, 比如说我们启动正转的时候,他的长臂触点会断开,我们就可以利用他的长臂触点把他反转的电源给断开,让反转没法启动。反转的电源是这一根,我们把这一根线剪断,系到他正转的长臂触点上面去 来记一下,记到他长臂触点 一端机长臂出点进线, 另一端机长臂触点出现, 然后这时候我们来试一下,按一下震转启动,然后这时候我们来启动反转,看是什么效果。 反转是启动不了的,因为它的启动电源已经被正转的长臂触点给断开了, 只有当我们正转停止的时候,他的长臂出点闭合,他的反转启动电源才会有电,这时候我们启动反 转,反转才能启动。同样我们也要用到反转的长臂触点,把他正转的启动电源给断开, 他的正转启动电源是织一根,我们把织一根线给剪断, 记到它反转长臂触点上面,去 一端击长臂触点进线, 然后他的另一端及长臂触点出现, 然后这样我们总体来试一下,按一下反转启动,正转启动不了, 然后要反转停止了之后,正转才能启动。同样正转启动之后,然后这时候反转也启动不了,除非正转停止之后,反转才能启动,这个就是正反转的极限。加个关注,每天分享电工经验。

铁子们,咱们正反转互锁走一波,带电路图带实物机械。视频有点长,仔细看,那咱们在控制回路采用的是二百二的电源, 一火线一零线,那零线的话我就接线圈的 a 一火线,接线圈的 a 二哈, 断路器的大号是 q f 啊, ip 的断路器,你看接触器大号是 km。 开幕一,第一个接触器控制症状,当他线圈有一点吸合主触点,就能控制电机症状哈。现在零线先统一记号火线,咱们接到第一个接触器的这个 a r, 下面的 a r 上面也可以, 接好之后咱们合上电源。那吸合主触点电机正转反转呢?也是一样的,也是二百二的显示器,火线零线 a 一统一接零线, a 二统一接火线。为了方便视频有点长,二十五分钟,所以咱们用了一个倍数啊。老铁们,仔细看, 加两个开关,通过开关的话控制正反转切换,因为如果你没有开关的话,只送电,直接吸合两个接触器同时正反转就会短路啊。好,第一个按钮开关 sb 长开点断开的点啊, 第二个开关也是哎,第二个开关 sbr, 两个按钮开关是一样的,一个控制咱们正中火线通,一个控制反中火线通,做成一个通断的效果。 按钮开关的工作原理啊,就是按下去接通,就是比如说敞开点闭合松开之后断啊,敞开点断,就这样通断的效果。现在正正这边我用的是绿色的,那反正这边 是红色的,为了区分咱们这个线路的走向,好都是接这个 n o 敞开点,对吧?三乘四,你先接三就出四,反过来也可以,上蹲的话,我给他接上电源, 用一个白色线代表他电源线哈,就是火线,他这分别到两个按钮,开关分两路走, 通过第一个按钮开关之后呢,到第一个就是线圈啊,通过第二个按钮开关出现,这呢到第二个就是线圈。大家看这个实物接线的时候呢,也要看到下面的图,图跟实物要对应 更多精装好客,大家可以关注一下。我现在合成电源,找个电笔来试一试。你看,首先火线,咱们到第一个按钮开关头上,同时到第二个按钮开关头上过不去的都是上下断开的点。 从图上就可以看出,当我按下第一个开关,火线接通到第一个线圈细核阻触点,那电器就会震转,松开之后断哈, 按下第二开关呢,控制第二个线圈有电吸和第二个左数点,要是同时按下去呢,就会发生短路现象,因为电机不可能同时正反转的。 好,所以说为了防止这种发生短路现象,为了防止误操作,咱们要做一个护锁。什么叫护锁呢?就是我得电,你就不能得电, 我得电,因为我会断开,你啊,我就不会让你得电。这个意思,你看我现在把第二条我先拆出来,那我按下第一个开关,第二开关不是不得电吗?就这样子 做一个护手的话,咱们用到接触器的长臂触点,长臂触点本来没有动作之前,上下臂和导通的,当线圈有电,长臂点会上下断, 当他没有电之后呢,又会恢复闭合,就这么一个状态。我现在把这一个红色线本来要到咱们这个反转线圈的,但是呢,我先经过 kimi 的长臂触点来经过症状的长臂点, 经过他长臂点之后呢,我才是回到 mk 码的线圈什么作用?就说你现在按下第二个开关,如果想让第二线圈有电,还要考虑咱们 km 的长臂点什么状态,他是闭合的还是断的?下段时间咱们回家 要过两座桥,必是两个桥都接通,我人才能到家,要不然就哎到不了。按一下第一个开关,第一个线圈得电, 那对应他自身的长臂点就会断,那这个时候你按错第二个开关,第二个形成是不会有电的,大家可以看一下啊,这边就断了,过不 去了,你看上面带电,下面不带电了,是不是因为他断了吗?第二圈就不能有电了,只有在咱们松开第一个开关,第一个线圈失电之后,长臂复位,那按下第二开关,你看到没有,火线才能到达第二个线圈, 这就叫护锁,我得电,我断开你,我不会让你得电,对吧?怎么按都不得电。那反之呢,你按下第二开关,第一个开关呢,那也会得电,也会发生短路。 所以同样道理,咱们需要把 k m 二的长臂触点加到 k 密的线圈之上,做了这个复数的控制。现在我们第一个按钮不能直接到线圈了,拆出来先经过 k m 二的长臂触点, 过了这个长臂点之后呢,才能回到 kome 的线圈。大家看到啊,本来第一个按钮开关出来,这个滤线应该是控制第一个线圈的,但是呢,先过对方的 场面触点,这过来可以骂场面触点,这叫互锁哈,就互相去锁对方,制约对方。 来,咱们要学会分析图看,这时候接线按下第一个开关,第一个线圈得电,按下第二开关,第二个线圈得电啊,正反转都有,先按第一个开关呢,第一个线圈得电长不点断,你按错第二开关,那第二线圈没有得电,这电机不会反转, 就在松开第一个开关,第一个线圈失电,长片点复位之后,你按一下第二个开关,才可以让火线到第二个线圈反转,同时反转运行,对应他制成的长片也会断。你按错第一个开关,你看没有火线他也是过不去的,第一个线圈是不会得电的,这叫胡说,我得电我断你啊, 这是咱们这个正反转点动,如果我需要做连续转呢,那咱们就要做智锁了。所谓智锁就是当我按下 开关,电机转,松开开关之后,他还能保持转,这叫智锁,就是一直转。现在的话,我给咱们 km1 加上这个辅助敞开触点做智锁。 呃,我把电源的话接到咱们辅助敞开的上面,不过呢哈,大家看到啊,我的接触器他只有长臂点,没有敞开触点,怎么办呢?通过一个小背包来扩展咱们敞开的数量,你看没有,上面有一个 no 敞开触点了啊,我就可以用它来做指数了啊。把咱们的电源线接到这个敞开点上面去, 经过这个敞开点出现呢,从电路图上可以看出,我们可以到这个点动出现,也可以到对方敞开点的进线 任意选择,等于说点动,我要经过对方场地做护索,当我辅助敞开出来的时候呢,也是一样要经过对方场面做护, 就是护锁,可不能少好,接好之后看一下,合上电源,按一下开关,线圈得电,他会吸合住这个敞开触电哈,只要线圈有电,他能够一直吸合,敞开锁住。来,咱们走一下电路, 按下开关,他自身的线圈得电,然后长臂点断。做护锁,长个点闭合就做自锁,当你松开按钮开关的时候,你看没有,哎,是自锁成功了,并且按反转,反转不得电的。需要停的话,咱们要加一个停止开关,去做停止的效果。 停止开关是长闭点就上下闭合导通的点,当我需要断的时候,我轻轻一按,他马上就会上下断开。切断火线啊,线全没有电嘛。松开之后呢,我们还要重新启动,因为咱们敞开点副 位了,火线是到不了线圈了。好,把咱们红色开关给他系好,上电,看效果。按下开关线圈得电,西哥长点做智索,当需要停的时候,按下红色开关线圈失电开关出点复位, 这个时候我松开红色开关,你看火线是不是都下不来了?停止成功了,反转呢?还是一个点动?说反转的话,我也想做直锁,那也是利用他的敞开点锁自己在他按钮旁边,并连咱们的辅助敞开触点。 这个时候呢,第二个接触器啊,他本身也不带这个辅助常开的,也通过咱们小背包来扩展有常开点了, 然后把咱们电源线从第一个接触器的常开点接到第二接触器的常开处点,就先给他们带上电, 本身他是断的,通过线圈有电,他会上下闭合。对,那从咱们这个辅助长开出线,也可以过对方长部点做到这个护锁啊,护锁不能忘。老铁们啊,你不能说直接从咱们出现就直接到线圈了,那这是不合适的,那 容易给咱们工作带来一些很大的危险。好,做好了,看一下, 合上电源,先按第二开关,第二个线圈得电对应他自身的长臂点会断,敞开点闭合,这是一定的,松开按钮不就锁住了吗? 当我这会的话,按错开关,因为有互锁啊,所以说锁住了不会让咱们正转得电,防止短路。我必须按下停止开关,线圈失电,开关触点复位之后呢, 才能停好,需要正转,我再按这个正转开关,第一个线圈得点对应他这个长臂点断做互锁,长点闭合做直锁, 松开按钮,开关锁住了,锁的死死的,那这效果就非常好。来,六六六,听到没? 好,那可以关注上主播哈,每天晚上八点都是现场讲课,不见不散,大家关注上 学电工书来上一本,配视频配直播,看不懂来问我。
