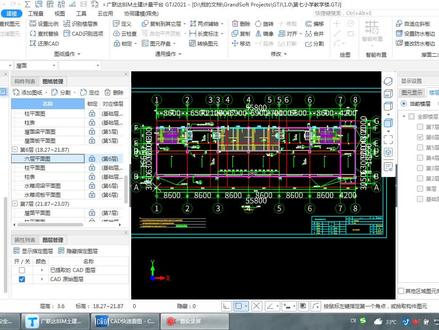

大家好，我是刀剑人生，本次视频啊给大家分享这个小学教学楼，他的这个屋面，这个构建，他的构建的定义呢和图源的绘制， 我们看一下 cd 图，他的构造做法表里面，那么对于屋面他选择的这个具体的做法我们看，那么在装修构造做法表里面呢，他关于屋面呢，有两种做法，就是污一和污二， 那么乌一呢，是上人乌面，参考的标准图集呢是一二为 g 一乌幺零一杠二 f 一杠六十五后 b 一， 后面备注呢是上人平屋面，括号是有保温的，那么屋面二呢是不上人的屋面，那么他参考的标 种做法呢是一二维 g 一乌幺零五杠二 f 啊，那么备注呢是不上人平屋面，那么没有保温层，也就是说我们这个教学楼啊，小学教学楼啊，他的屋面呢分两种做法，那么 分乌一和乌二，乌一呢是有保温的上人平屋面，那么乌二呢是没有保温的不上人的平屋面，那我们来看一下他的平面图，具体的看一下，那么 首先呢，在二层的这个平面图上呢，在我们狼岩的顶面呢，他的这个做法呢就是屋面二，也就是在二层这个狼岩的顶面呢，他就是参考 不上人屋面屋面二的做法，这是这一块不上人的屋面，除了这一块以外呢，那就是在第 这个最顶面，他有一个屋面飘架，楼梯间，水箱间屋顶，那么这个水箱间的屋顶啊，他也是采用的这个屋面二的做法，我们看 除了水相间以外呢，他有两个这个出面的楼梯间，他的这个啊顶面的无棉做法呢，也是不上人的无棉二的做法，那么除了 啊这四个位置以外呢，其实还有一个位置，那么就是我们这个大屋面呢，他这个连廊的这部分屋面，他也是这个不上人的屋面，不上人的屋面，那么除了这些 以外呢，在我们这个楼梯间、水箱间平面图这呢除了楼梯间、水箱间以及连廊这个屋面以外的这部分大屋面呢，他就属于上人屋面，也就是呢采用无衣的做法，大家看一下他标的很清楚，那么这部分做法呢就是无衣 好我们到软件里面来看一下他具体的操作，那么对于屋面呢，他其实他的模型的绘制啊啊相对来说还是比较简单的，那么我们呢需要呢先建立那么屋面的构建，然后呢 在进行构建图源的绘制，那么屋面这类构建呢，他是在我们构建导航来的其他构建里面，其他构建里面有一个屋面，那我们把鼠标切换到其他构件的 屋面的，然后呢点定义，定义呢我们定义两个屋面就是新建屋面，然后呢第一个呢就是屋面一屋面一， 那我们直接改成我们图纸上的名称，我们看我们图纸上的名称，他写的是什么？就是屋面一 汉字的五免一，那我们呢也给他改过来，我们也给他写上汉字的五免一，我们 再看一下他的底标高，那么他底标高呢，默认的底标高是顶板顶标高，顶板顶标高，那我们其实呢我们屋面呢，我们 在画的时候呢，他他的标高呢是本层这个地面的标高，是本层地面的 标高，因为屋面我们就在屋面这一层来进行化，所以呢他的标高应该是本层地面的标高，那我们这个修改一下，应该是层底标高，本层地面的标高在我们模型里面呢就是层底标高，所以我们应该选择一下 好屋面一，我们定义完成以后呢再定义屋面二，屋面二呢和屋面一啊定义的方法是一致的，那我们直接把屋面一啊复制一下就可以了。 好，复制完成以后，我们这两个构建呢就定义完成了，定完成以后我们具体了来看一下他图员的绘制，我们把这个构建的定义窗口呢可以给他关闭，关闭以后我们看一下，那么在构建选择的这个位置呢，他给我 我们默认的就是我们最后定义的这个屋面的构建就是屋面二。那么刚才呢我们分析了，那么在我们呃，这个啊，六层的顶啊，这个啊小屋面，这个小屋面也就不上人屋面呢，主要是就是 出面的楼梯间和水箱间的这个顶面，是这个不上人屋面采用的屋面二的做法。那我们呢把他的这个楼层啊切换到七层，因为我们专门定义的有这个七层这一层也就是屋面平面图这一层， 我们打开封面平面图好，大家看，那么现在呢，现在呢紫色线显示的这一块呢，就是我们的不上人 屋面，大家看他平面图标注的很清楚啊，是无面二，那我们要在这些位置绘制屋面二呢，我们看一下他一些绘制的方式，绘制的方式，那么因为这个第七层呢 啊，我们没有定义屋面勾结，我们张刚才呢是在第六层定义的，所以呢我们还是打开定义的窗口，然后呢选择层间复制，然后把第六层定义的屋面呢复制到我们第七层，第七层呢他只有这个 不上人的无名，也就是无名二，那我们只复制无名二就可以了，我们选择然后点确定，他就复制过来，复制过来以后呢我们看一下，那么绘图这里呢，他总 总共呢有那么啊五种绘图方式，就是点会直线，弧线，圆形和矩形，那么其中呢这个弧线呢又分为三点弧，两点大弧，两点小弧，以及呢 起点圆，心中点红。我们正常情况下呀，如果是女儿墙已经绘制完成的情况下呢，我们可以直接 通过点画的方式来进行屋面的绘制，但是呢我们画一点画的方式来绘制屋面的时候呢，有一个前提条件，就是说我们这个女儿墙啊，必须要形成一个封闭的空间才是可以这样画的， 那么假如说啊，我女儿墙绘制的，那么不是这个很位置不是很到位，他没有形成封闭的空间，我们 可以采取这个直线绘制，无线绘制，那么圆形绘制或者是呢矩形绘制，那么在这里呢我们选择点绘， 选择点会呢，我们看一下右下角的提示说鼠标左键指定插入点，按右键结束或 bsc 取消。那我们首先呢左侧的这个出面楼梯间呢，屋面二的屋面，我们就在 粗面楼梯间，他女儿墙的范围内呢，我们点一下，大家看一下，点一下以后啊，那么他就在我们女儿墙围城的这个区域啊，绘制了一个屋面，让我们三维显示一下，我们看一下， 那这样的话呢，这个屋面就绘制完成了，绘制完成了，同样呢对于右侧这个 楼梯间呢，出屋面的楼梯间，他的屋面呢，同样的选择点会的方式也是可以的，那么对于 水相间的屋面呢，他的绘制呢也是采用这种点灰的方式，我们直接点，那么就完成了他的绘制完成了他的绘制我们看一下， 当然了大家注意看一下啊，因为我们定义五米二的时候呢，选择他的标高呢是本层的，也就是第七层，是我们女儿强层的，他的这个底标高也就是二十一点八七，二十一点八七， 那么但是呢我们这个水箱间屋面呢，他的标高啊，比我们这个啊其他其他部位的标高呢高了六十 公分，我们定义的呢是二十一点八七，实际上呢他是二十二点四七，所以呢水相间的屋面呢，他要比我们定义的高度呢高了六十公分，所以呢他的底标高呢，我们就应该修改成层底标高加零点六 成，底标高加零点六。好，我们修改完以后大家再看一下， 那么这样的话呢，他刚好是在我们这个啊屋面的这个正确的标高的这个位置， 那么对屋面呢，我们定完构建会制完成以后呢，还有一步重要的工作，就是因为我们屋面还有防水层，而防水层啊是沿女儿墙啊 啊，这个是有上翻的，我们需要呢定义这个屋面的卷边高度，也就是呢屋面二次编辑里面他有一个，那么设置防水卷边，就是这个命令， 我们设置防水卷边，我们先点一下，点一下以后呢，他提示我们左键拾取或拉框选择需要设置卷边的屋面，右键确认， 那么呢那么我们就选择这个啊，水箱间的这个屋面，我们点一下，点一下以后呢选择右键确认，他会弹出那个窗口说是设置防水这个卷边，卷边高度呢？默认是零， 默认是零，那实际高度是多少呢？我们可以看一下我们图纸设计里面女儿强的节点， 我们看一下这个女儿强的节点啊，他是五米二， 我们看一下，那么就这个节点，这个节点，我们看一下他女儿墙呢啊，包括压顶在内呢，他的总高度呢是六百，然后呢他压顶的厚度呢是一百，我们看他防水层啊，刚好是做到压顶的下面，压顶的下面， 那这样的话呢，他防水从粘女儿墙上翻的高度那就应该是多少呢？就应该是六百减一百，那么就应该是五百， 所以呢我们定义啊这个防水卷边的高度啊，就应该是五百，那么在这里呢，我们直接输五百就可以了。然后呢点确定 好，大家看，那么我们定义了这个卷边的高度以后啊，那么他会自动的有一个这个 短短虚线，短虚线，那么一个这个显示短虚线显示，那么这种显示呢，就证明啊，我们已经定义了防水卷边了，我们三维看一下，大家看一下，那么这就是我们这个定义完防水卷边以后， 他的屋面的那么一个三维显示的这么一个状况，我们看那么他演女儿拳的内侧呢， 刚好向上翻了五十公分，那么正好是顶着我们这个女儿墙压顶的下面，好，那么这是呢出面这个啊，这是这个水箱间屋面 面，他的这个卷边的定义的方式，那么对出面楼梯间呢，他的卷边设置方式是一致的，那我们同样的选择这两个屋面， 选择完以后呢，点右键，他同样呢会弹出来一个设置高度的一个窗口，我们呢还按刚才的五百直接点确定就可以了。 好，大家看我们点确定以后呢，他已经自动的把这个卷边设置完成了，设置完成了，好，那么这是呢我们这个这个不上人屋面这一部分屋面他的柜子，那我们再看上人屋面，上人屋面呢，他是在第六层， 第六层，同样的呢我们把第六层的平面图给它打开，那么大家看啊， 第六层呢，他也有一部分不上人物呢，那么就是呢我们这个连梁的连梁的啊，连廊的这个 顶面，连廊的这个顶层的这个屋面，也就是呢这个七轴到八轴之间的这部分屋面，那我们呢还是用屋二来进行定义，我们选择屋二，然后呢选择点会，那么在 这个连廊的屋面这呢这个点一下，好，大家看点完以后呢，他同样的那么把这个屋面绘制完成了，那么他的这个底标高啊，也是正确的，是没有问题的，没有问题的， 好，我们再看这个大屋面呢是乌衣，那么我们切换一下屋面的构件，切换到乌衣， 然后呢同样的我们选择点会直接在大屋面这个范围呢点一下， 好，大家看啊，我们点会以后呢，他也自动的把这个屋面绘制完成了，那么为什么他能绘制完成呢？就是因为啊，我们已经画过女儿墙了，而且这个女儿墙呢和其他的墙体啊，他已经形成了一个封闭的空间，已经形成了封闭的空间。 好，那么我们这个屋面放完以后啊，同样的要定义卷边的高度，我们点一下屋面二次编辑里面的设置防水卷边，我们点一下， 然后呢他会让我们选择屋面，那我们把上人屋面和不上人屋面呢同时选中，那么选中 后呢，我们点右键，他同样的会询问我们卷边高度是多少，那么通过刚才的我们分析和看我们这个 cd 设计图纸啊，我们这个屋面卷边的高度啊是五百，所以呢我们还按五百来试，然后呢直接点确定 好，点完确定以后大家看那么他所有的屋面的四周啊，这个沿女儿墙或者沿其他墙体的这一部分呢，上翻高度啊，他就自动绘制完成，我们看一下三围。 好，大家看一下，这就是我们这个三维的一个状态，三维的一个状态，他在这个翻边的高度是五百，是五百。好，本次视频呢给大家分享这个小学教学楼他屋面 面的构建定义和图源的绘制，那么这里面呢需要大家注意的一点就是屋面在进行绘制的时候，他的一个重点就是要定义防水反边的高度。好，本次视频就为大家分享到这里，如果大家喜欢我的视频， 欢迎点赞、关注，转发评论，谢谢大家，我们下次视频再见。

本期新建个挑言，首先把挑言这部分图纸分割出来， 然后重要的一个步骤，这里点设置比例， 输入标注的尺寸， 然后开始新建一行调研，箭头下拉，选择从图纸中绘制，然后顺着图纸画一圈， 确定以后点这里的洁面编辑， 选择重金，输入钢筋型号，选择直线，开始分别绘制水平方向看垂直方向， 然后选择估金，输入型号开始绘制， 最后编辑深入梁内的钢筋， 先这样，再这样，最后回车就好啦哈哈哈哈。 最后就是顺着图纸把刚才建好的挑研绘制上，超级加倍中， 哈哈哈哈。三围看一下， 开始汇总计算 最后三维，看一下钢筋是否正确。 嗯，还凑合，马马虎虎哈哈哈。

玻璃钢屋面，今天我们来看立体九杠四某村庄家盖一间新房，房屋屋面采用的是玻璃钢屋面，屋顶留了一个零点三平方米的天窗，如图所示，现求其工程量。 我们来看图，九杠四天窗在这零点三平方米。这里我们来看，从地面图中我们看到了他已经给了我们斜屋面的宽度，就这一段是五千，他平常给的都是这一段， 他给了这一段之后呢？因为以前我们也讲到过，他给一个延迟系数，需要我们这样一个长度乘以延迟系数，得到我们斜欧面的宽度 来计算他的斜面积，这里直接给的就是斜屋面的宽度，所以说我们就不需要延迟系数这个知识点了，但是听过我们以前课程的同学们应该知道这个知识点，延迟系数一般我们用 c 来表示。 好，我们来看清单，工程量计算规则，按设计图式尺寸以斜面积计算，计量单位是平方米，注意不扣除屋面面积小于等于零点三平方米的孔洞所在面积。这里题中所给的这样一个留了零点三平方米的天窗，这样就不需要扣除了。 所以说这个工程量计算也是非常简单的，十乘以五再乘以二，因为这边这边有一部分，对面还有一部分，也就是这边也有一部分乘以二，十乘以五乘以二 等于一百平方米，这就是他的工程量。
