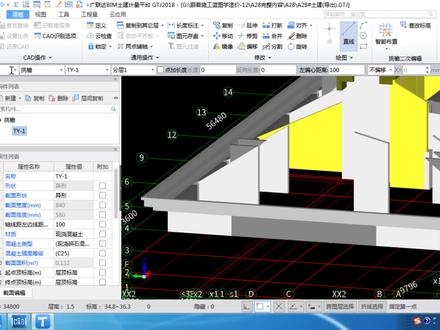

本期新建个挑言，首先把挑言这部分图纸分割出来， 然后重要的一个步骤，这里点设置比例， 输入标注的尺寸， 然后开始新建一行调研，箭头下拉，选择从图纸中绘制，然后顺着图纸画一圈， 确定以后点这里的洁面编辑， 选择重金，输入钢筋型号，选择直线，开始分别绘制水平方向看垂直方向， 然后选择估金，输入型号开始绘制， 最后编辑深入梁内的钢筋， 先这样，再这样，最后回车就好啦哈哈哈哈。 最后就是顺着图纸把刚才建好的挑研绘制上，超级加倍中， 哈哈哈哈。三围看一下， 开始汇总计算 最后三维，看一下钢筋是否正确。 嗯，还凑合，马马虎虎哈哈哈。

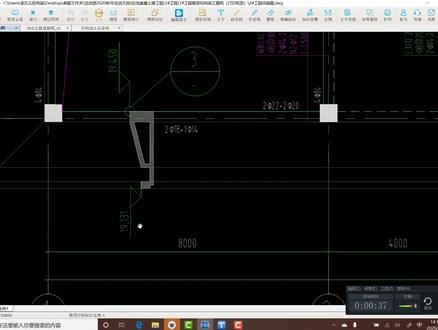

怎么处理这种异形的屋面结点大样？今天用到的功能是调研新建一个线式异形调研，这里会有一个选项，可以选择在 cad 中绘制截面图，按他的轮廓直接框选他的轮廓范围， 选择完之后，他的整一个轮廓就可以出来了，点击确定，重新做一个命名。屋面挑圆，绘制完他的轮廓之后就是调整标高，他的标高是二十三点一，加上一点六米， 这个一点六也就是这个调研的高度。我们在平面图中绘制看一下效果。 除此之外，还要完成他钢筋洁面的步骤还是在这里，在左下角，这里有一个洁面 编辑，由于视频长度的原因，钢筋的编辑放在下一集中讲解，想了解的同学在评论区评论，想学。

好了，嗯，我们这里的板做完以后，我们接着往下看一下，我们一定要有个思路，就是一张图纸，我给他完全做完以后，我们再进入下个图纸啊，因为之前我们其实很多图纸都没有处理完的，像手层这个位置是不是就没有处理的啊？ 所以我们就一定要处理完以后，哎，再进行杀伤，要不然你这里没有处理完，很有可能会露相啊，会露些亮啊。这里我们看一下，这个是我们的挑颜，天勾挑颜的一个一个一个位置啊，在这里 他是不是呃凸出去的一个一个大样啊？一个大样，然后标高也在这里，来我们看一下他的大样是什么样子的啊？是这么来处理的。好，那么这个时候我们就可以绘制这个东西，绘制的方法其实很多种啊，我们可以 上下是不是有两块板，我们可以用板来绘制，而这里有一个异形的这个构件，这个构件一般我说我们用其他构件来代替一下，比如说我们的圈梁来代替。来，我们看一下屋面的天勾挑颜怎么绘制啊？我先用常规的一个方法啊，常规的方法 用板的绘制，用板的绘制啊，打开我们的软件啊，还是找到我们这个图纸 好，可以看得到这里有两块板，对吧？上下两块板，你看厚度是一百，在这里已经有了，所以我们在构件里面啊，记得是在屋面层哈，屋面层是要 新建一个线条板，叫做什么板？叫做天沟挑岩板啊，天沟挑岩板 啊，一般这种天规天安板如果分为上下两层的话，我常规哈，我，我说的是常规，我们会新建两个一，一个是斜的，一个是平的，因为咱们现在还没有，呃，看合同对吧？哈，我也不太清楚，我们这个公司是按照定额来结算还是按照信贷来结算， 如果按照清单来结算，你这里无所谓，只要这个天阴沟调音板就行了啊。如果按照定额来结算的话，这里我们有可能这里是会套能成 天勾的那条定额，但也有的人可能会套成污面写法的定额啊。所以这里在不确定的情况下，不确定情况下我们可以自行把构建名称给大家捋好以后，我们在计价的时候再给大 说明啊。你看这里我就新建了两个板啦，一个叫做天沟挑圆的平板，看到没有？一个叫做挑圆的斜板啊，这两块板好，来，我们一起来绘制这两块板 标高是不是沉底标高？十九点四五的这个标高，然后往下走，斜到哪里呢？斜到十九点幺三幺，看到我们先把上面这个板给他绘制完毕，最这里的标高要改成十九点四五这个标高 绘制的时候和我们绘制那个斜屋面一样，不要用矩形来绘制，一定要用直线来绘制啊，来绘制，按着这个斜线啊，按着这个斜线来绘制啊，看着哈，现在分成一里面啊，分成一里面，左键 左键好，到左键到左键好， ok， 那么记得这两块板一定要相交，看到没有，像我们这块板和这块板中间是不是有一个缝隙啊？有个缝隙，所以以后我们养成一个好的习惯，把它 两个拉在一起，左键点一下是把它拉上去了啊，这两个一定要相交啊，一定要相交， 这是一块碗。

接着我们还要绘制这个位置的左键，你看左键 再点左键，左键好，完事，这里一样的哈。左键左键 好，这里会出现一个问题，什么呢？这个板很多同学如果不画细致的话，他是不是指到这里就完事了呢？其实我们这个板是不是要画进去的？ 这个的标高和我们十九点幺三这个标高是不在一个平面上，这个是很高的哈，这个是很高的，而下面这个他就矮的多，所以我们应该是不是要画到这里面去， 对吧？一下画到这里面去啊，但是这里有个问题，好，我画了以后看他，他会出现个什么情况呢？ 我们这里不好找焦点，对不对啊？你不好找焦点，而且被挡到里面去了，所以一般来说，我们只要两个相重叠的话，一定要用什么呢？分层处理啊， 我再给大家提醒一下，只要两块板重叠在一起了，我们一定要用分层处理，那么这里是不是要把他删除，重新在分层二里面画呢？不用，所以我们全部选择好这个板右键这里有一个功能叫做复制到其他层 啊，复制到分层二去点确定好，然后再把刚才复制的在这个分层的给大家删除，然后我们去分层二看一下 哦，分叉也不行，分叉有的话，那我们回退一下，还是在 分成一，分成一给他右键复制到我们的分成三区 啊，再把原始的三了来看一下，分成三是不是干干净净的有一个板呢？好，那么这里的板有点问题，我是不是要给他拉过来一下？拉过来，这里有一个问题啊，不好找那个垂点对不对啊？不好找垂点，那么这里怎么办呢？ 啊？这里确实，呃，如果是我的话，我可能会在这里找一个延长线啊，找一个延长线来处理，实在没有的话，你画过来一点点的话，影响也不是很大啊。影响也不是很大，但最好的办法是个，还是要这样子来做，看着啊，我把它 拉过来， 我重新画一个不灭平板直线， 这里左键再点左键。好，这里有焦点，我们直接点到这里就行了，这个位置有焦点，点到有焦点的位置，然后怎么做呢？然后点选择，注意你按鼠标右键就是点选择键的意思，选择这块，把 左键是不是给他拉进来，这样子是不是要更方便一点呢？啊？所以各种方法吧，大家自行的来处理一下。好，这个斜板是这么搞定了啊，这斜板那是不是还有三点？第一下 左键选他右键选择三点定义写法啊？三点定义写法好看一下这个位置的标高，他说的是 十九点幺三幺，说这里是十九点幺三幺，而这里是不是也是十九点幺三幺，所以这里选择他 回车，十九点幺三幺，再回车十九点幺三幺啊，接着重复操作，选择这里回车，回车，十九点幺三幺， 回车，回车啊，这里标高是十九点幺三幺。好， 好，我们看一下 他的屋面斜板是不是就搞定了啊？这是一个小斜板啊，这是我们的分层三的顶板啊，顶板。
