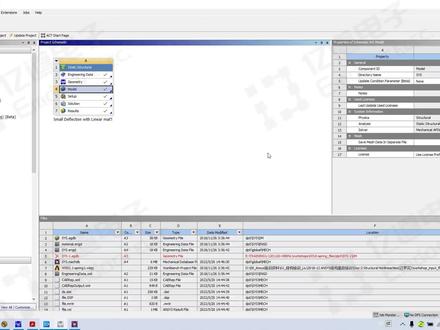

大家好，今天给大家讲解一个大变形的仿真飞机案例。首先打开这个模型，看一下边界条件，在这个弹簧片的一端固定，另一端沿 x 轴方向施加两百五十六牛的载荷。 先不打开大变形求解计算一下，可以看到求解结果是最大位于三十七毫米，最大引力四千三百零七兆帕。然后我们把这个模型再复制一个出来，把复制出来的模型开启大变形再求解下，看下结果会不会不同。 可以看到开启大变形之后的求解结果是最大位于三十一毫米，最大硬力三千八百三十二兆帕，和刚才没有开启大变形的结果是相差很大的。所以在这种不打开大变形 与打开大变形结果相差很大的情况下，就需要打开大变形，这样结果计算才更准确一点。好了，本次分享到此结束，感谢观看。

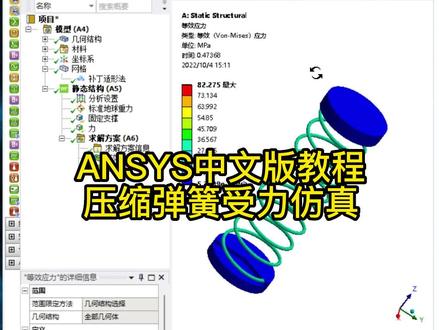

ncis 中文版教程压缩弹簧受力仿真，我们来看一下在 ss 中文版当中，如何对这样的一个压缩弹簧进行受力分析，这是他仿真完成之后的一个应力趋势啊，大家可以看得到，打开我们的 ss 软件之后呢，新建一个竞离学模块， 通过这个位置呢导入我们的模型，大家如果说呢，有需要这个压缩糖化模型的话呢，可以在讨论区留言，或者说加我到我们主页的这个粉丝交流群当中， 双击一下这个模块，对他进行刷新，这是刷新完成之后的一个模型文件，双击 model， 在弹出来对话框当中进行受力分析的一个边界设定。首先在我们的集合模型这个地方呢，这是一个单个实体文件啊，不需要进行设定，材料部分呢，我们默认 是结构钢，也不需要设定坐标系呢，也默认网格部分呢，右击我们插入一个方法，对这个模型文件呢进行一个单元的一个指定，我们指定成为四面提单元，同时呢对这个网格进行一个生成， 这是生成完成之后的一个网格效果。那么在静态结构这个位置呢，开始设定一个边界条件，那么这个压缩弹簧呢，那就是他的整个底部呢，是受到一个固定的一个支撑的， 然后呢上半部分这个位置呢，受到一个外力啊，向外的一个拉力，大概是一牛左右的一个力往外拉啊，那么同时呢，整个结构呢，会有一个地球的引力数据向下来说，咱们这个弹簧呢是这么摆的，然后呢一个力呢给他往上拉是吧？他这么摆力往上拉， 要下边呢，是一个固定啊，那么同时呢，我们主要看的是一个他的保米塞行力，以及他的一个主要的变形量，右击对他进行一个求解， 求解完成之后呢，我们点击一下应等效应力，那么同时我们可以看得到，其实这个应力结果呢是八十二点二七五，照判还是比较大的啊，变形量呢是四点二四。好，那么这节课的视频呢，我们就到这啊，大家如果说有兴趣的话呢，可以拿下模型要进行一个操作。

哈喽，大家好，我是仿真秀海飞丝工程师，上善若水。 我呢在微博射频领域呢，已经工作了十三年多了，具有丰富的仿真设计与工程经验，很高兴呢，向大家推荐我的这门新课安 ss 海飞丝二零二三二一版本基础入门课， 欢迎大家跟我一起学习海飞丝的仿真与应用技术。 在本次课当中呢，我归纳了二十二个章节的课程，共包含一百个小节，那么在上课的过程中，我会根据大家的反馈，实时增加大家 感兴趣的内容，这些课程中既有最基本内容的讲解，但是呢更多呢是实际案例的操作演示。 那本次课的最大亮点呢，是基于最新版本海飞丝二零二三二一进行讲解的，在讲解过程中呢，我会手把手全流程操作演示 应用本版本的讲解呢，可以让大家更快的熟悉本版本的功能，应用于更多的初学者。 本次课程的案例呢，都是很完整的设计流程的介绍，从模型的建立、边界条件设置、激励方 方式的选择、求解类型选择以及案例的优化设置，再到最后的数据后处理，非常完整。 那么我根据我的工作，根据我的工作经验，我整理归纳了十三个微波射频工作中常常用到的一些仿真设计案例， 这些案例呢，涉及到了预拨器、藕合器、天线以及微波模块中芯片与传入线的连接，射频连接器与传入线的连接等内容，非常的实用，而且工程性非常强， 方便大家更加顺畅的开展微波电路设计工作。通过学习本课程，可以使大家 了解熟悉海飞丝的软软件的界面、功能以及仿制流程，非常适合学生、老师以及有意愿从事微波射频方面工作的初学者。

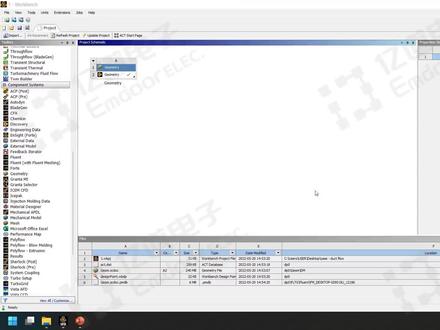

现在我们开始讲述一下通过弗洛特做网格划分的操作模型，还是刚才那个 管路的模型。那么首先从弗洛特把这个拖到乌克半雪环境中了之后呢，在结完密区里面对他做一个连线，连线，连线好了之后，再另外再就是做单位置， 因为后面没有机会做进行修改，所以必须要在这个地方先做好当位置，这个地方可以是呃，通常使用毫米， 然后做好了之后启动它。在弗伦特篮球这个界面上面我们可以选择 因为他不受到 hpc 许可证的问题，所以我们可以选择最大的 cpu 和新书，尽可能多多的。 那么现在这里就是启动好了之后的一个界面， 这就是一个所谓的流程，流程里面呢就就分了一一系列的任务，而且每一期每一步的任务需要能做什么东西都会一目了然。那么第一个操作是需要导入几何体， 导入几何文件的时候，因为我们现在是在沃克佩奇环境中做的，所以呃，这一个地方文件名 我们和路径不需要进行自己定义，程序已经帮忙设置好了。然后第二个操作是落后三省，也就是局部加密，局部加密在这个地方可以分为这么一些， 第一个是增长率的问题， 选 no 可以跳过去选 yes。 第一个是增长率的问题，增长率就像图片上面比 比较的这样，二点零跟一点一，很显然增长率越小，那么单元的尺寸过度越平滑。然后再就是几个方法的问题，方法里面 通常较用应用较多的是 face size 和 body size， 另外还有 cover 球跟 prucasmart 这个里面首先一个是 face size 跟 body size 的区别， 菲斯赛的他是针对于特定的曲面，但是波地赛的他可以针对实体， 所以大家可以对这两张图来做一个比较，控制的对象都是一个 左侧的这个实体的外表面，但是可以很明显的比较的出来，玻璃塞子他是把整个实体做了 利用，玻璃塞子是对整个实体都做了一个限制，但是 faces 他只限制了他的面的区域，但是内部的实体的体单元尺寸没有做限制， 这是这就是他的一个区别。然后另外还有一个就是科外调跟 proxymote 呃 body for influence 和 face of for influence 这两个 需要做一些特定的局部加密的时候才会用的用得到。当然这些地方呢，我们也可以把它切开，切开了之后 采用菲斯赛的和玻璃赛的办法，其实是一样的，这个地方就不细讲， 然后 coach， coach 简单的大家简单的理解就是越是频率变化大， 也就是说一个曲面，如果他的面的曲率太大了，也就是说他的弯曲的太厉害，那么我们需要更小尺寸的单元来捕捉他的一个曲率的变化。因为在这些区域，通常情况下 流动的速度之类的梯度的物理量梯度也会特别大，所以我们需要用更密集的单元去捕捉它。那么这个捕捉的过程中呢， 我们就需要做一些设置，最最重要的设置就是 反向角度，反向角度这个地方大家可以比较一下，四十五度的时候，一个九十度的圆弧可以用两个单元来捕捉，但是如果是三十度的时候，就需要三个单元来捕捉，这就是他的一个区别，那就 这个是一个嗯，不够直观的比较，然后这个呢就是一个很直观的比较了，一个是五度，一个是三十度，对同样的一个圆角，然后他的离散的一个效果 可以很明显能看得出来，反向角度越小，那么同一个圆弧下面，他需要的单元的数量也就越多。 另外一个就是哪怕是在同一个同样的设置下面，圆弧的直径越大，那么单元的尺寸也可以相应的增大， 那么这个就是 compet。 另外还有就是 processional tea， processimal tea 通常情况下适用应用于狭缝区域，它这个既管面单元也管体单元， 那么大家可以看一下，就是说斜缝区域的，也就是 拍出了对方的 sales puguef， 也就是说每一个小缝内部需要填充几层单元，在 他的高度方向上面需要填充几层单元，那么这些我们作为教学阿里宣传时选择 no 把它跳过去， 然后这一步叫做划分面网格，划分面网格呢，就我们需要设置一些相关的尺寸 最大，最重要的就是面网格，面网格的最小值值和最大值。然后 selphicre 这个地方可以根据需要进行调整，因为有些时候确实一层单元如果捕捉的不够，那么我们可以进行调整，现在我们就先这样，然后直接 启动。 那么在 呃这个控制台上面呢，大家可以看到有一部分提示说有五个单元，他的质量太太差，这个我们就先暂时忽略不计，作为一个 演示性的案例，就先在忽略不计，现在得到了面单元总数是两万八千多个， 然后下一步是描述结合体，也就是说我的这个结合体是做什么用的？ 这个地方，嗯， 有几个选项，第一个是设立的 rest， 也就是说他是固体浴，第二个是完全完全被流体占据的空间。那么我们这个管路呢？因为刚才是本来就是抽取了一个流体浴，所以这个地方直接选择第二个。然后 第二个问题是，是不是要把流体？流体，呃，边界区域，就就是两个流体域的交界区域，把它从墙 墙壁边界调整，卧改成银汤呢，也就是内部边界调节。嗯，这个地方一般来说是选择 yes， 因为多数情况下，其实我们需要的是流体在互相之间也流通。如果实际上并不是这样，比如说其实是由 非常薄薄的板而分割的，但是我们做不出来，因为可能那块板板实在太薄了，比如说就零点一毫米， 但是他的尺寸上面，比如说是厚度零点一毫米的一个正方形板，但是他的尺寸上面有几十毫米甚至几百毫米，那么这样子的几何体温可能很难做做出他的网格，高质量的网格出来。 那么像这种情况下，我们可以选择 yes， 如果通常情况下选择 no， 然后另外一个就是共享特补的问题，这个这个地方 建议大家选择 no， 然后直接使用在 spaceclime， 先做好，做好了之后再把它导入，进 而不是在这里面再继续操作。之后再点击 describe 及网面群， 点击完了之后他会提示之后就是边界，各个边界的这个地方呢，我们这些名字全部继承于 space klein， 我们直接点的点击阿富代的 banauvres 这里，完成了之后这就是实体域，他的各个实体域的定义，这个地方命名也是直接继承于 spacecline， 我们自己做的一些命名规范的一些东西。那么这个地方 流体育和固体育，另外这个建议正确的选择，然后另外一个是 他的，还有一个是带的，所谓的带的就是表示说我这些实体遇难不需要做网格填充，那么我们可以直接选择带的，我们现在是需要的，所以选择福利的。然后 update 之后是边界层，所谓边界层，也就是说在固体表表面附近，因为流动的速度呀， 这些物理量的梯度是非常大的，速度的变化非常明距离，所以我们需要用比较多的单元去捕捉他在 固体表面的法项上的速度。梯度不是切相，是法象固体表面法项的梯度。 那么他这个里面呢，就有好几种，我们可以对照着这个文本来参考一下。 首先它是有一个二十八的，这个里面就是说有某某些词是我们需要进行人为指定的，或者是 指定比例值，或者是指定他的具体的一个数字。比如说现这个文档里面呢，叫凡是写的人为指定的，都是指需要指定人为具体的数字，比如说像预定放不出来 有你父母。这个地方第一层高度，比如说是五毫米，我们不对，我们改成零点一毫米， 但但是如果是在 aspect the racial 里面，这个地方五是表示说手层的高度是面单元尺寸的五分之一，也就是在这个地方比例值人为指定，我们指定的是比例值，比例值五这个数字五是表示 面单元尺寸是手层高度的五倍。然后另外一个是我们把它添加，在哪里添加的话有一个是叫做聊体育，一个是 name 的， 那么的就是表示我自己可以手动指定哪些区域，然后福瑞的的话就是那个在这个里面，凡是对于有多个实体的时候，凡是有一个实体域出来，流体域出来，那么我就要增加一个。另外一个是 on the words 还是协调课的 nose， 这个里面 only worse 就是表示说在边这个里面，就是在阿布特的邦斗语里面，我们编辑类型，选编辑条件的类型，选到了固体表面卧， 那么他就会在这这种地方穿剪。如果是 clfd 的重视，也就是说我们可以自己手动指定， 然后我们再点击 ad boundary layers， 然后做好了之后，最后一步是生成这个起网格，我们可以自己手动定义这些最大尺尺寸。然后对于多 面体来说呢，我们就建议是开启这个并行网格划分的过程，然后可以直接点击，其实否认他里面他支持好几种网格划分的方式，第一个是纯丝面体， 第一个，第二个是四面体核心的，以四面体拉亮面体核心，也就是说是类似于右边这一张图这样。另外一个是从多面体以及亮面体和多面体的混合， 亮面体和多面体的混合，就是也是如从右边这一张图一样，他的中间远离固体的区域呢，都是用的亮面体来做的。然后我们直接点击京东瑞特， 然后大家可以看到现在是已经把网格画好了。网格画画好了之后， 这里有一个提示，是说有一个单元的尺寸太差，这个我们也先暂时不用管管他吧，因为现在最小还是有零点零七，也不是勉强够用。 然后单元的数量是八万八万多一点点， 大家可以看一下这个就是网格，他的一个洁面的一个分布， 在洁面上的一个网格的分布， 然后网格划分的过程呢，我们就先到此为止。
