空心螺栓标准图画法

选择视图，三位视图，左视使用多边形工具绘制边长一点七十五的三边形，再使用圆角工具，半径为零点一，使用扫略工具选中三边形空格，输入 b 空格指定基点，再选择落镜， 扫描完之后在顶部创建结点，使用方向工具选择点和截面，右键鼠标选择导向，选中入镜，再使用并极选中两个实体回测， 编辑完之后显示隐藏的对象，最后利用叉几选中螺钉空格，再选中螺纹空格，即可完成绘图。

法兰罗酸小常识，总是有客户问我 g b 五七八七和 g b 五七八九的区别，下面我来为大家讲解一下。 五七八七这个标准呢，在二零零四年就已经废纸，现在代替他的标准全称叫做 jbt 幺六六七四点一杠二零零四五七八九呢，他的全称是 jbt 五七八九六杠一九八六六角法拉面螺栓加大系列。 他们两者的根本区别呢，就是螺栓的螺帽对边不一样大，五七八九的螺帽要比五七八七的大一级。我们以十个的法兰螺栓为例， 嗯， j b 五七八九的螺栓对边是十五毫米，而 j b 五七八七的螺栓对边是十三毫米。

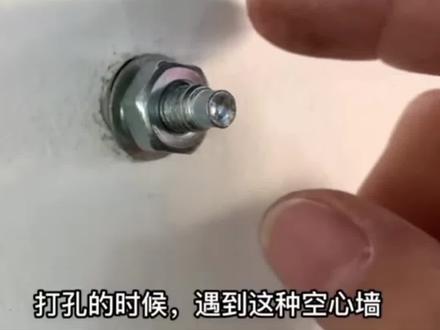

遇到这种空心墙或者是空心楼板的时候，想要固定这个膨胀螺丝，无论怎么拧啊，他也拧不紧，怎么固定呢？他也固定不牢固。遇到这种情况呢，先不要着急，我给大家分享三个非常简单又好用的方法，教大家一招，很轻松啊，就能让这个膨胀螺丝 定的非常的牢固。先拔掉上面的膨胀螺丝，用螺丝刀来试一下，上下左右看一下，具体比较大说明啊，这就是一个空心砖， 当我们拧这个螺丝的时候，即使啊把螺丝已经拧到底了，前面呢已经完全都膨胀开了，但是呢他膨胀的这段距离呢，他是膨胀在空失的地方，并没有膨胀在尸体这个 石墙上面，所以说这个螺丝无论怎么固定，它也是固定不牢固的。遇到这种情况呢，解决方法也非常简单，我们并不需要更换螺丝，只需要 给他简单的处理一下就可以了。首先呢第一步就是先把这个螺丝杆和这个膨胀管先分离开，先把它拧出来， 好拆出来之后呢，我们主要呢就是把它处理一下，他的解决方法呢分为三种，呃，特别是第三种啊，是方法最简单的。首先呢我们先看看这个套管他固定不牢固的原因呢，就是当我们把这个膨胀螺丝拧紧了以后，即使这样完全膨胀开了，但是呢墙 他这个厚度呢还是比较小，所以呢无论怎么固定呢，固定完以后就这样左右还是有晃动的，他可以能拉出来的。所以说想要解决呢，一种方法，最简单的就是用一个钳子把它给夹， 然后呢用个小磨机或者是一个锯条，把这个豁口啊给他延长一点， 把上面这四个户口啊都给他锯好了以后就可以了。呃，然后呢给大家再分享第二种啊，第二种方法呢就更简单一点，就是直接啊在这头用锯条或者用角磨机啊，给他弹下来一根也可以解决问题。 现在咱们把这个螺丝杆把它再换进去，来测试一下它固定牢固不牢固，如果牢固以后呢，然后给大家再分享一下第三种，其实第三种方法是最简单的，不需要用角磨机，也不需要用。 好，我们现在看啊，这样呢，当我们在拧的时候啊，就膨胀的距离就会变得更长啊，然后呢这节距离缩短了，他再膨胀的时候 就可以承让到石墙里面，这样子是非常牢固的，来试一下。使用的时候呢，我们先把这个铁片再给他捏回去，然后呢我们现在呢来测试一下，往墙上固定一个铁片，看下能把能不能把它固定的很牢固， 我们还是固定在刚才的这个空心墙里面， 我们来看一下，这样呢晃也晃不动，拉也拉不动，非常的牢固。然后呢第三种解决方法呢，给大家分享一下就更简单了，其实呢我们可以找个大点的螺母，把它套在这个里面， 就放在这个位置，然后再固定就可以了，这样呢就可以缩短这一节距离了，这样呢也能固定的非常的牢固，大家如果还有更好用的方法，我们一起来讨论一下。

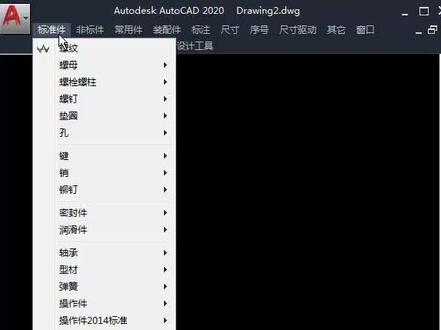

除了常用件，还有标准件、非标件、装配件图库，我们点击标准件菜单，分别有螺纹、螺母、螺栓、螺柱、螺钉、垫圈、孔件、销铆钉、密封件、润滑件等，这些都是根据机械设计手册的标准做的图库。例如 我们要绘制一个螺栓，点击六角螺栓命令，弹出螺栓对话框，点击型号后面的下拉箭头，自动列出螺栓的所有型号，分别有五七八一八二 八三等，我们选择五七八一，点击螺栓视图，软件会自动列出六种视图，选择所需的视图，确定绘制样式是否化、中心线标、尺寸相引等，然后选择螺栓的规格，右侧显示所选规格的螺栓长度和螺纹长度，选择所需 的长度，绘图区会生成螺栓的图形。我们点击一点，确定螺栓的位置，同时弹出螺栓的属性信息，显示螺栓的重量和个数， 这些数据是后面生成序号明细表所需要的信息。再装配一个螺母，选择螺母的型号，视图规格，确定装配位置，同时生成螺母的属性信息。软件提供了自动消引的功能。何为自动消引？ 我们看螺栓和螺母装配的位置，会发现图形自动隐藏了螺栓的部分，这就是自动消引。同时标准键图库都有标注国标的功能，我们点击标注国标命令， 选择螺栓，点击标注位置，会自动生成螺栓的国标信息。选择螺母，点击标注位置，会自动生成螺母的国标信息。再绘制一个型材 角缸，点击视图，选择不等边角缸。选择型号和洁面数据，软件自动生成不等边角缸。再次点击标注国标命令，选择角缸，点击标注位置，会自动生成不等边角缸的国标信息。

今天我们用这个 m 十二的螺栓来讲解一下螺纹的等轴测图如何绘制。在国标当中， m 十二螺纹螺距是一点七五，底径是十点一，这些都是国家标准，在相应的标准当中都可以查到，我们在下面来绘制一下。首先呢还是要定位 在中心线图层 l 画线，螺纹直径是十二，我们就绘制十二的长度，另外一侧也是一样， 螺纹长度是四十，我们先 先绘制螺纹的这一段中心线，定位好以后，我们先绘制端面，切换到轮廓线图层 e、 l 绘制椭圆 i 等轴测源，指定圆心位置， 直径是十二，半径是六，那么这呢有一个一乘四十五度的倒角，所以端面半径应该是五，继续绘制椭圆整轴测圆，哎，圆心位置在端面向里一毫米的距离， 半径是六。 pr 修剪一下， 下面我们将这个椭圆 c o 向里复制逻辑一点七五 t r 修剪， 那么这两个椭圆呢，就是相邻的两个持顶的轮廓线， 那么在这两个持顶之间，我们再绘制一个直径是十点一的椭圆，轮廓线太多不好绘制的话，我们可以将用得到的轮廓线选中，击右键， 在隔离当中找到隔离对象，将其他的轮廓线暂时隐藏。 e l i 在这两个椭圆弧之间绘制一个椭圆，那么圆心位置应该是在两点之间的终点， 选择两个椭圆弧圆心之间的这个位置，直径是十点一，那么半径就是五点零五。 t r 修剪， 那么现在我们就得到了螺纹一个尺的轮廓线。选中这两条轮廓线， 找到阵列当中的路径，阵列选择这条轴线作为路径， 将介于调为逻辑。一点七五， 确定 螺纹。绘制好以后，击右键，在隔离当中结束。隔离对象，将其他的轮廓线显示出来，继续绘制没有螺纹的这一部分。 我们将这个图 m 向下移动一下， 这段的距离是五十五减四十十五。注意这个时候不能直接修改这条中心线， 因为它和阵列的螺纹是相关联的。我们可以将阵列的螺纹 x 分解， 然后拖拽甲点，将中心线延长。十五，将最后的这个椭圆弧 c o 复制过来 修剪， 最后来绘制这个罗帽，罗帽是一个正六边形，对角的长度是二十六。我们可以先将中心线绘制出来， 那么竖直的注音线，它的顶端和底端就是螺帽的顶端和底端。下面我们先绘制螺帽左右两侧的这个轮廓线， 它的长度当然是十三 d i， 测量一下它们之间的距离， 距离是二十二点五。一切换到轮廓线图层， l 画线， 首先从中心位置向一寸追踪出来。十一点二五，绘制一条竖直长度为十三的轮廓线，然后将它的终点 移动过来，另外一侧的也是一样， 这样六个点我们就定位好了。 l 花线，将它连起来 tr 修剪一下， 然后绘制出酒的厚度， 选中，复制， 再将可见的轮廓线选中，继续复制， 这样一个螺栓我们就绘制好了。我们应该知道螺纹是一个三维曲线，我们在这绘制的也是它的近似轮廓。学会的话点个赞吧！
