充电器插上为什么会叫一声

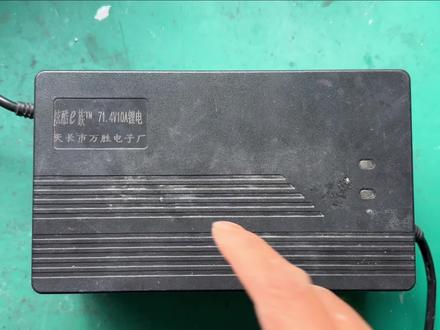

大家好，我是大飞，咱们今天继续来修一个充电器啊，这是炫酷一族七十一点四伏十安锂电池的，那么这个充电器什么问题呢？看一下网友留的纸条，你好，这个充电器使用中，炸保险炸，整个桥损坏， 那么我们现在打开来看一下，看他到底是什么问题，后边有四颗螺丝，全部拆掉， 好的充电器从外壳里边拆出来，我们先用肉眼来看一下，看能不能看到面型损坏的元器件，可以看到这里这个保险已经炸了，然后看一下背面， 背面的话在这里有一个打火的痕迹。好，那么现在我们开始检测保险，炸的话，我们需要检查整个 桥还有开关管，他刚才说整流桥炸了，我们现在来测一下啊，温温表，我们打到二极管档， 看他整个桥的四颗二极管坏了几颗，先测这个，这个已经击穿，再来测这个，这个也击穿，测这两个，这也击穿， 这也击穿。行，那么我们接下来把它四颗整料机管全部给拆掉。 好，四颗整流二机杆已经全部拆掉，用的型号是十 a 幺零，那么我们继续来查整流桥击穿，看一下这个开关管是否良好。哎，管子没坏， 零点四零三，这有点奇怪，整流桥都炸了，管子居然没坏，难道只炸了整流桥吗？其他地方有没有问题啊？我们来看一下他这颗芯片用的啥芯片？用的是 三八四五 d， 大概来测一下啊，看他是不是只炸了四颗整流管， 测一下尖峰吸收的二极管，零点四四没问题，然后找一下他的二次供电的整流管在哪里啊？ 二次供电啊，在这个位置，我们来测一下 零点四九五也没有坏。 那就奇怪了啊，难道就是只炸了四颗肿瘤二极管吗？我们接下来把这里这一颗三八四五大概来测量一下，看三八四五个九对地的值，正常不正常？打到电阻挡。 好，我们来测看他三八四五对地的值，一个表笔我们来测大电容的负极，另一个表笔来测三八四五一九 九点七九 k。 啊，这应该是一角对地接的一个十 k 电阻，二角是接地的蜂鸣，三角的话对地三百八十一 o， 我们看四角，四角对地八 k， 然后看它的五角的话是接地 六角，六角对地九点七 k， 七角对地六点五 k， 八角对地 三点六 k。 那这个芯片的话，这样测基本上正常，我们单独给这个芯片来供电，给他的七角跟五角供一个十八伏的电。我们现在来测三八四五个角的电压，外用表打造直流电压档位， 一个表笔接触大电容的负极，另一个表笔来测三八四五七角供电十八点三伏，测八角五伏基准正常，测四角 二点一伏正常。然后我们测六角，看有没有输出，六角有输出八点零 零九伏。哎，那是正常的啊，一脚电压七点三伏。好的，那么接下来我们直接给他换四颗整流管， 找了四颗全新的管子，跟他原来型号一样，我们直接给他换上去。 ok， 他损坏的二极管还有保险，我们已经给他换上去了。 接下来我们把它的启动电阻给短接了，然后上直流电测试，但是上直流电一个问题啊，他这个芯片用的是三八四五，三八四五输出的频率低，他这个输出电压可能达不到他标称的电压， 所以说我们先通电试一下，看他有没有电压输出。 ok， 启动电阻咱们现在已经 短接上了，接下来直接给他交流插头上上直流十八伏。先碰一下啊，看有没有反应。哎，指示灯亮了， 红绿灯都亮啊，但是现在这个光线很强，你们看不到。呃，万用表，我们继续打开来测一下，看现在输出电压是多少伏。他这个好像没有防反接电路，我们直接来测就行了，打到直流电压档位，把它这样放下，测输出的两根线， 他现在这个输出电压肯定达不到标称啊，这个标称是七十一点四伏，对吧？我们直接来测好碰一下，大家看这个电压是缓慢上升的过程，现在上升到五十九伏， 我们把我们输入的这个直流电往大的调，调个二十三伏，调二十三伏。现在来看一下他输出电压，看能不能达到标称。 大家看我们把输入的电压调到二十三伏之后，他现在输出七十一点五四伏，很稳定。好，那么接下来我们直接把启动电阻短接的线给取掉，启动电阻线取掉之后，直接给他上交流电， 给它插头上面加上交流二百二十伏，测住它四级输出滤波电容两端上电。嗯， 上家之后直接是炸了啊，我看是不是整个桥又击穿了，我们再来测一下 零点四八， 零点四九，没坏啊，来测这边的 这个也没坏。这个呢也没坏啊，咋回事呢？刚才啥声音？管子炸了吗？我们来测下 子也没坏啊，刚才是什么声音呢？刺激，有没有短路呢？刺激也没事。哎，奇怪了，刚才是啥歌的一声， 管他呢，继续上电，打到直流电压档位， 这次我们测他输出端的整流二极管，这里好测 上电，大家看输出六十三点二八，电压太低了，我们来测三百伏，三百二十五伏，稳定，测滤波电容两端。 哎，绿波电容两端的电压是正常的。那测整油桥这里为啥是这么低呢？现在这出出七十一点五伏没问题。 刚才第一次上电是啥响了？那么我们现在给他带一个负载来测试一下啊，看他转灯是不是正常，看他风扇能不能转，直接给他插头，上面加上电子负载，他没有防反击电路。 嗯，这个光线很强啊，大家估计看不到这个指示灯，但是你可以看这个风扇啊，看风扇转不转就行了。好的，上电 通电之后，风扇 抖了一下，没转也没转灯，我们把电流往大的稍微调一点，调个两安，然后再次通电。 哎，大家看这次就转灯正常了，而且风扇也正常，来测一下他的输出电压，七十一点六伏，没问题啊。 好了，这个充电器我们也是成功捡漏啊，就是他整个桥炸了四颗二极管，然后保险炸了，其他的都没坏。好，这个视频就给大家分享到这里。

大家好，我们在使用这个充电器的时候，经常会遇到这个插入电源的瞬间产生火化，我听到啪的一声， 这个产生这个故障主要的原因就是，呃，电源在接触瞬间给这个电源内部的一个电机电源进行充电啊，造成电流突然增加，就产生了这个打火的现象。 产生这个故障原因啊，呃，主要是在电路中，呃缺少了这个一个热门电阻， 这个电阻他是一个负温度的人民电阻，正常的温度下他的这个电阻了能达到五或者八这个钩，如果他接触电路以后了，他的温度这个升高以后， 他的电阻迅速下降啊，一般就达到零点一或者零点二，哎，近视一导通，我换了个电流图， 二百二十伏的电源经过保险，经过热敏电阻进入整流桥，这个负温度的热敏电阻他是串联在电路中，然后经过整流桥输出。 如果不解，他现在咱出现这个故障，咱现在就试一下， 都出现打火的现象， 如果这个充电器他前面这个插头，他的不是铜的，是铁的，他会产生更大的火化，这个就是铁的。 再做一下实验，这个夹子是铁的， 空的他就小点。 商家为了降低成本，往往就把这个热门店主就给去了，这个上面就没有热门店主， 自己的二百二十伏的电压就进入了整理桥， 这个也是二百二十伏的电压，经过一个保险，然后进入整理桥， 像这个充电器二百二十伏的输入经过一个人民电阻，咱现在 试一下经过人民电阻的情况， 这是不经过量， 他这个又很小， 几乎没有，他的输出电压是正常的， 虽然这种打火对这个人行安全不会造成多大的危害，但是呢，时间长了，由于他打 火造成呃插座的铜片氧化，由于插座铜片氧化啊形成一个氧化层，电阻增加，很容易造成插座发热， 损坏插座。今天就到这个地方，谢谢大家。

华为手机充电小知识，插上充电器，弹出一个闪电图标，而锁屏界面会显示正在充电。这种是慢速充电速度，最大功率只有五到十瓦。 若弹出一个大闪电和一个小闪电图标，锁屏界面就会显示正在快速充电。这种为普通快速充电速度，最大功率为十到十八瓦。若弹出两个大闪电图标，锁屏界面会显示超级快充。这种则为最快速度的充电速度， 最大功率为二十二点五瓦。想知道更多手机配件小知识，请关注并在下方留言，我会一一为你解答。
