西门子直流调速器F6006如何复位

刘公，西门子直流调速器报警 f 六零幺零五是什么原因？好，六零幺零五，这个报警是西门子六 i 八零现场非常容易出现的一个报警。 f 六零幺零五，力磁电流监控检测出力磁回路异常，也就是说是力磁，力磁板或者力磁模块出问题了，也有可能，当然也有可能是客户现场的 直流电机的立磁线圈出问题了，这是一台这个一百二十五安的直流调速器，我们来看一下， 打开这个盖板以后就可以看到这个上面是一块 cpu 板，一个面板，下面是他的电源板，驱动板， 这个就是驱动电输的，他的励志版的是在在他的下面，刚才说的这个报警就是这个励志版出现了问题。呃，看一下这个手册， 那客户，比如，呃工厂里面的电工师傅，如果想简单的判断一下粒子模块有没有坏，这边是说明书里面的一个图纸， 三 d 三 c 接的是力磁三 w 一，三 v 一是供电，是三百八的输入，这边是直流输出 是零到三百伏，零到三四百伏可调的一个电源。 西门子六 ra 七八零的这个直流调速器呢，它采用的是半桥可控整流，这边两个二极管就是三 u 一、三 w 一，其中有一项 是经过这两支整流管是直接输出的，还有一项经过这两个可控整流到三 d 三 c 一，那我们用腕表来量一下， 用腕表来量一下，简单判断一下就是这个可控规模块的好坏。首先 三 we， 三 we 在这边，三 we 它的跟三 d 跟三 d 是有一个二极管的值，看一下 三 we 和三 d 是有一个二极管的子，反向的话 三 we 和三 c 也有一个二极管的值，刚好跟我们这个图纸上是对应上的。 然后三 u e 这个这个供电端子跟三 d e、 三 w e 都是断开的，他需要触发以后才能导通。如果说客户现场量出来三 u e 和三 d 三 c 导通了，那 就基本上可以确定这个模块坏了。同时这个三 w 一跟三 d 和三 c 反向的这个二极管子没有或者短路也可以，可能说明就是下面的这个整流模块出现问题， 排出这个力磁模块，如果现场还有报警报力磁，我们只能更换这个力磁控制板来排查，这是一个全新的力磁控制板 啊，这就是立池控制板，这个是立池的线圈，立池供电，然后这五个点是接立池模块。下一期我们来分享一下需要设置哪些重要的参数，感谢大家的观看。

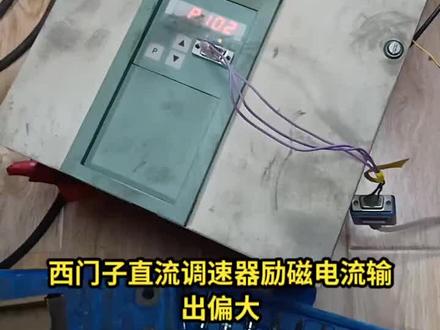

这是一台西门子六二七零的磁力调速器在扣线上，这台什么故障呢？就是电机也能正常转啊，正转反转调速都没有问题，但是呢就是历史实际电流偏大， 比如他设的现场设的类似电流， p 幺零二设的五点四，按实际呢输出在七点点，那么大了很多，大了一半，大了百分之一百五的样子，基本上 他类似电流如果长期偏大的话，那么他的实际的电机转速会降低，第二呢，他电机会发热，是吧？ 所以呢，你还得要进行检修，经过检查以后应该这种问题，但是我在这个 p 幺零二里面设置这个类似电流，那么我设大一点，那么他也能呈线性的增大，设小 缺点呢，他也能成线性的减小啊，那说明力磁的他的电路，那个力磁的取样电路基本上是没有多大问题的，可能是有些元器件啊，呃，电阻啊，变直这方面的问题引起的。 还有呢，就是这个六二 h 零的智能遥控器，它的面板是这种很简易型的，上面只有三个按键， 那么咱们如果调整参数的话，你用这三个按键调简单的参数还行，如果调多的参数的话，你调起来比较麻烦，咱们可以通过后台软件抓一波模拟特的，这个后台软件可以进行呃，调参数还有拷贝参数比较方便， 对不对？那有的时候你在维修的时候，那么你想这个这个调度器想启动运行，那你得改一些参数才可以，对不对？那么他的 操作面板本身又没有备分的功能，咱们就可以通过这个 driver monitor 的这个软件呢，可以进行拷贝参数，也可以进行调整参数，比较方便一些。 这它的一个应用软件，通过咱们的 usb 转二三二的这个线，然后自己做一条通信线啊，就可以连，就可以连接上了， 这是它里面的电路。最上面这一个是电源驱动的，他跟咱们变频器不一样，这是调速器，他的呃工作原理是利用的经扎管 控制进展管的这个导通角度来控制他的一个输出的一个直流电压的直流调度机，直流调度机他的输出直流电压的，不是输出交流的，他有一组立磁输出，我这边接的这个是立磁的供电也是三百八十伏的两项。这边呢 历史输出，他的输出的是直流电，他的历史的电流也是可以通过参数来进行调节的。这一篇的这个一大堆的这个红色跟黄色的插头呢，是咱们电输部分的那个进插管的触发的那个段子， 他这个是带正反转的，带正反转的呢，他一共相当于是用了十二个进来，管用了十二个，那么他肯定还有十二个插头啊，这是他的开关电源。这边这边呢是他的一个主控板，现在连的这个两个黄色的线是相当于是什么呢？相当于是启动力磁合达的。 我测试的话，测试历时实际电流的话，要串一个咱们的万音表，你得串一个万音表来测试他的一个实际的一个输出电流 啊，它不像这个西门子的直流消毒器，它不像咱们的变频器，咱们变频器通常的话可以显示实际的这个输出电流是多少安，但是呢这个直流消毒器呢，它的间次参数里面只能间次百分比，那你间次不出来实际的它显示的电流是多少安，对吧？ 那么这个呢，是他的一个立词版，这边是单独的一个立词版，那小功率的那个小功率的立词版呢？他是给底下的功率版是在一块的， 这个稍功率稍微大一点的呢，那么他的离子板是单独的，如果还大的上千的那个 这条直线呢，他的力磁板更大一些，在这旁边，但是他的工作原理是一样的，只不过他的电流大一点，小一点而已，那么他的输出电流过大，输出的实际过的电流过大，因为这是他的五个 电流的取向电阻啊，是五个零点零四五的并联在一起，他的组织是很小的，像这种电阻的话，他一般不会说组织变小的，他顶多会开路，如果这个电流取向电阻开路的话，那么他的实际输出电流应该会变小，不会变大， 对吧？你的你假如你这个这个电流强电组，你比如组织变大了，开路了，那么他在上面那么产生的这个电压呢？就变高了， 变高以后呢，那么时期的输出电流呢？应该是变小才对啊，那我肯定跟这个强电组没有关系， 那么现在他的实际的输出电流别过高，比如设定的这五万，他显示七，那么肯定是他的一个采样电路，哪里有问题？他这个毫无电阻上产生的一个压降呢？他会送到云南放大器里面去，通过云南放大器进行一定比例关系的放大，然后再送到后极电路， 一般的呢，都是这个越南放大电路的周围的一些元器件可能变质了，损坏了，那么咱们在设这个立斯电流的时候，在餐桌 p 幺零二里面，那么我在设大设小的时候，那么他的实际的输出电流呢，也能进行线性的变大，也能进行线性的变小，但是呢就是比例不对， 知道吧？那么他能线性的变大和变小就说明呢？那么运三方拿电路这一块肯定是没有问题，后面的电路也是没有问题的， 一些电压频率的一些转换器那些东西也是没有问题的，他要有问题，他不能进行呈现一个线性的一个变化， 对不对？那么最大的可能性还是以那个云南放大器外围的那个电阻变直，实际测量呢，就是电阻变直了啊，一个一开的和一个八点二开的并联的，并联的大概是九百，哦，对吧？ 实际测量以后呢，那么他的组织变大了，变到一点几开了啊，大了，知道吧？一大了以后呢，那么他的实际采用输出的信号就小了，那么他的实际的输出电流就会变大，把那两个电阻给焊掉以后，那么给他换了以后就好了， 那么现在这实实际的输出电流呢？就对了，现在设的是多少啊？设的是三，看到没有，那么我启动以后，咱看他显示了多少啊？基本上是对的， 对不对？启动以后显示多少安，基本上二点九安，对不对？误差也就是零点一安左右，大概说明他是准的。 现在已经好了， 咱们测试这个直流调速器的这个实际的这个立词的电流，得用万一秒用电流表实际串上去啊？他因为他直流，这个直流调速器里面他没有实际的显示的多少安都是百分比，你看不出来？ 现在就修好了，修好以后最后把他的原来的参数给他导进去就可以了。
