电机正反转加限位开关安装接线图

大家好，上期视频我们介绍了限位开关控制的正反转电机的接线方法，想了解的朋友可以看上期视频，他主回路比较简单，有主断路器，两个接触器以及热继电器组成。 控制回路有两个，有两个自复位的按钮开关，两个限位开关，还有 正反转接触器的线圈，热继电器的辅助触点，以及正反转到位的指示灯。首先按一下正转开关以后电机正转， 然后到达预定位置以后限位开关断开，然后正转电机就会停止转动， 同时纤维开关的常开触点闭合，然后正转到位的这个指示灯会点亮。 我们将反转按钮按下去以后电机反转，这时候如果反转到位以后，线位开关就会断开，电机停止转动，同时线位开关的常开触点闭合，反转到位这个指示灯会点亮。 下面是我根据这个图纸接的实物图，这两个开关一个是正转开关，一个是反转开关， 两个接触器，一个是正转接触器，一个反转接触器。同时这里有两个指示灯，绿色的是正转到位指示灯，红色的是反转到位 指示灯，然后这个限位开关是正转到位的限位开关，这一个按钮代表这个反转到位的限位开关，因为我手里就只有一个限位开关，所以用这个按钮代替。 下面我们就上电演示一下。首先我们按一下正转按钮， 然后正转接触器吸合，这时候电机就会正向转动，如果正向转动到位以后，机械结构会触碰这个线位开关，我们模拟一下，好，触碰以后 正转接触器复位，电机停止转动，然后正转到位的这个绿色指示灯点亮，这时候 我们如果想反转的话，我们只需要按一下这个反转的按钮，按下去以后反转接触器吸合，然后只要电机一反转，这个正转到位的这个限位开关就会松开， 这时候正转这个指示灯就熄灭了，反转到位以后，这个反转的限位开关就会被触碰到，我们看一下，触碰到以后反转的接触器复位，这时候电机停止转动， 同时反转到位的这个指示灯就会点亮。好，本期视频就到这里，感谢观看！

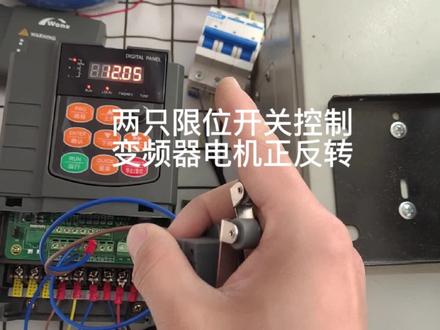

看现在正在运行了，我压其中一个，然后停，然后我再压第二个，看能 他又会反转运行。首先呢我们需要把电源给他接进来，电源接近这个变频器的 rst， 首先呢我们要给他接入一个三百八十伏的电源，因为这个变频器啊是三百八十伏的，我们给他接到 rst 三个端子， 然后呢我们再把电机的三条线给他压上 uvw 三个段子， 然后这样呢我们的主电路就接好了， 下面呢就接我们的控制电路哦，我们来看他的控制电路啊，控制电路我们要用两个多功能端子， d r 一和 d r 二，然后我们看他说明书， 为什么要用 d r 一和 d 二二，因为说明书这个参数定义里面 d r 一它是正转运行，设定为一正转运行，然后 d r 二 他是设定为二，现在默认的参数反转运行。所以说我们接这个正反转需要接这两个段子， di 一和 di 二， 然后我们再看前面他们有一个公用的控制线，这里看那个低压一和低压二， 他有一个公共线是 com， 给这个所有的多功能端子做信号用的，我们来一起接一下。 首先这个行程开关呢，给大家看一下啊，我们运用到一个公共公共信号公共端和一个长开点，两个都是， 这我已经串好了他两，他两个的呢，他两个的公共端我已经串到一起了，给他，然后我们给他接入这个变频变频器的公共端 com， 然后呢我们拿其中一个形成开关的一个长开点接到 di 一，也就是正转， 然后另一只形成开关的敞开点接到 d r 二，然后给一个反转信号， 这样呢就可以上面试一下了啊，我把这个盖子稍微盖一盖啊，不要盖 下面，来，我们来看一下他的参数啊，我们需要改两个参数， 一个呢是命令员的选择，我现在是面板操作命令通道，我们需要给他改到端子通道， p 零点零二， p 零二，零二 是零，我们需要给他改为一确认，其余的我们就暂时不用改了，退出就可以了。然后我们试一下啊， 看现在正在运行了，我压其中一个，然后停，然后我再压第二个， 可能 他又会反转运行， 然后停掉。 这个刹车时间啊有点长，我们给他调长调短一点，大家看一下。

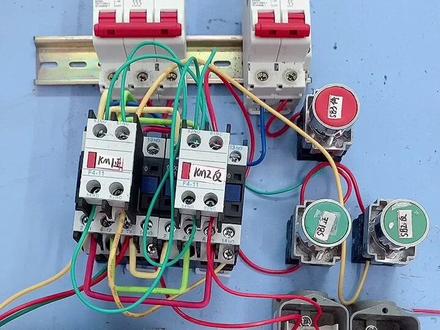

咱们这节课呢，来看一下正反转的电路之中如何增加纤维开关，正转反转都有，对吧？ 比如说咱们一个门的升降，上升、下降，那你说如果咱们按下开关往上升，哎，咱们这个门往上升哈，他升到顶怎么停下来？ 你只靠按这个红色开关停的话，有可能会按早了，有可能按晚了，按早了没有关系啊，按晚了可不行，按完了之后咱们门一直往上伸，伸伸伸 可能会撞到一些天花板，一些障碍物，损坏机器，也有可能这句话没有阻碍物直接把咱们电动机飞出去了，有没有可能？所以说 在咱们正转，当他升到顶的时候，咱们可以通过一个限位开关装这里面，他是通过咱们这个机器啊，升到顶之后，通过这个机械碰撞 使他的开关触点去动作，就是他也是有常开常闭点的哈，你看这纤维开关有一组常开和一组常闭， 他这个长杆长臂也会动作吗？是通过机械碰撞动作。其实你知道现在我用长开停还是用长臂停啊？让咱们正砖停止，那肯定是长臂，和这个红色开关一样， 红色开关现在是一个哎，上下闭合导通的点，那我形成开关也需要把它的一个藏闭点串联在咱们这一个火线之中。对，当咱们到达限位的时候，是通过 撞到这个行为开关，哎，通过他长臂点断开，让咱们电动机的停止啊，我们来看一下啊，那我们就把它一个长臂点串联在咱们火线之中。那咱们是可以穿在 kima 的下面或或者 kima 的上面也可以， 那咱们来试一试，那咱们就把这一个正转这边通过互锁点到线圈这条火线拆出来，你先从他这一个 互锁点出来之后，那先到这个限位开关的长臂点， 对吧？先到他的长臂点，通过限位开关的长臂点出来到线圈。好，咱们送电。你看啊，在咱们电动机正转运行的时候，控制这个 往上升吧，升降门哈，现在是一直往上升，一直往上升，当他升到顶的时候， 撞到这个形成开关的机械碰撞，然后他，哎，你看动作，长臂点断开，切断火线，使咱们电动机停止。 那这个时候呢？当他撞到之后啊，你再去按正转，是没有反应的，因为他已经升到顶了，已经断开了，咱们只能进行反转控制，控制电动机往下降，对吧？已经升到顶了，咱们就往下降，好， 往下降，哎，这个时候呢？继续往下降，你说降降降降，一直降，那我降到底之后是不是也要装个纤维开关？要不然他怎么停下来也会撞到这个底吗？对不对？把机器装 块之类的，和同样的，咱们这一个哎反转，你在咱们反转的到线圈，从他附属点到线这里也拆出来，不能直接到线圈了，你得先到这一个哎形成开关的长臂点 啊。所以说咱们这个反转呢，通过互锁点出来，不能直接回答线圈了，先是到咱们这一个线位开关下线的长臂点， 通过他长臂点出来之后才回到线圈。对，你看哈，那么说当咱们电机反转，控制电机下降，当他降到底的时候，一样撞到这个纤维开关，让咱们这一个哎 下降，反转停止，对，不能往下降了，已经降到底了，这个时候再按反转没有作用了哈，只能进行身哎，上身正转， 哎，正转，对呗，继续往上升，升升升到底，撞到纤维开关停下来，然后也只能进行反转，一样的反转，反转反转，反转到顶之后也撞到纤维开关停下来。那这样的话，咱们的 在咱们升和降之间有这么一个限位，把这个位置限在这里就可以了，其实左和右也可以，对，左右之间也可以，东西南北都可以进行限位。电机正版在限位的加法是这样子，加哈，分享给大家，谢谢。
