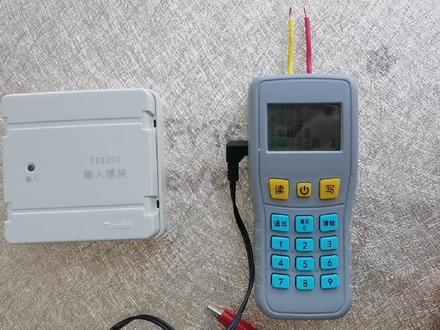

朋友们大家好,今天和大家分享一下泰和安的产品接线以及读写码的操作,这里面选的产品是泰和安的输入模块,产品的型号是三二零一 这样一款书模块需要对接哪些设备?他主要用来对接现场主动性的消防设备,比如说水流指示器或者是压力开关。 把模块取下来,看一下他的底座,底座上面有两组接线端直,一组这一这二他接来自于报警主机的信号二种线, 另外一组 rat 一, rat 二接主动型消防设备的反馈端直,同时要压接十千欧的剪线电阻,记住一定要压接电阻,否则这个模 块有可能会爆故障。说了他接线,再来说一下他的读写码操作,包括长臂长开,猜出的设置 电子编码器进行开机操作,这里面已经开机完毕,模式就选择 t 三模式就可以,再看一下,这就是 t 三模式, 然后用电子编码器,这里面我自己人工做了一个演出的这样两个端直,大家看这里面有两个引线, 两个引线直接对接到模块了,这一这二端直上,注意要直接对接到位。然后先做一下读码操作,显示地址零零一 类型输入模块配置就是长币,选择退出,然后我选择二写地址,地址码我改成二号,然后按写, 大家看一下地址,改写成功,由零零一变成零零二,我再次退出,然后我要改写拆数,之前藏币我要变成常开,我选择三拆数设置, 这里面一是开,二是 b, 我直接选择一,由之前的长臂变成长开,我按写键 好,改写成功,我选择退出,最后再读取确认一下,按一读,信息 地址变成零零二,类型不变,输入模块配置变成常开。好的整个过程当中和大家分享了太和安输入模块的接线以及读写码常闭常开拆出的设置。好,谢谢大家,我们下期再见。

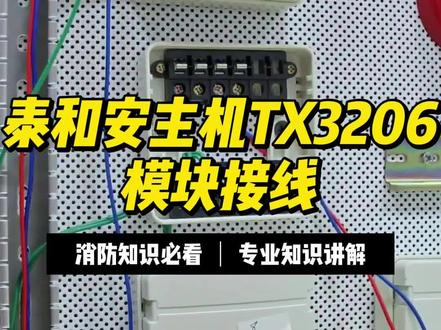

今天我们要讲模块输入输出模块了啊,要给大家讲一个输入输出模块好不好?就讲他,就讲他啊,输入输出模块 得换个泰和安了,都有新鸟的,海湾的,泰和安的、利达的都有啊。现在来讲啊,现在来讲三二零六,把这个模块给大家讲清楚,今天我们要实现一个,呃,联动启动啊,实现一个联动启动,把模块取下来啊, 啊,取下来了啊,来看一下这个模块上怎么去接线呢啊? z z 二啊, z z 二是什么? z z 二是总线啊, t 一 t 二啊,就我就不说了啊。 t 一 t 二 tt 二能看清吗?这个是反馈线啊,昨天我们讲的就是输入模块,就是上面这个输入模块是昨天讲过的,就是平常 是断开的,然后动作以后闭合,他就会反馈啊,咱这里不说不讲了,昨天讲过的啊,所以说我的课程,我的直播,你像连续剧一样的啊。对,总线是反馈的啊,总线线,这是总线,这是反馈线。 欧正欧服是输出线啊,欧正欧服是输出线,到时候动作以后他这个地方会输出一个二十四伏。 z 一 z 二总线输入啊, z 一 z 二总线输入 无极性,然后欧正欧欧富的话是有缘输出。什么叫有缘输出?到时候动作以后他会往外来输出一个二十四伏电源。正极负极都是由模块来提供的啊,正极和负极都是模块来提供的,所以说他是有缘输出。后面我们会讲到无缘 啊,这里面呢还有无缘,有缘无缘啊,都有啊。然后要电瓶和脉冲,这个就属于是电瓶,到时候动作以后他的信号是持续不断的,所以说他是电瓶 啊,什么叫电瓶?什么是脉冲?咱都会,什么是有缘和无缘?都有啊,然后再往这边来。这个呢是什么?这个呢是?嗯 t t 二是反馈线啊,反馈线,反馈线我今天我就不接了啊,我就直接用这个电阻来替代了啊,装了个电阻, 然后现在总线已经接好了,接好了,总线接的是 v 一 v 二已经接上了,接到了我们的烟杆,他跟我们烟杆是一样的啊,跟烟杆线是一样的啊,就是从烟杆线串过来的啊,并过来的啊。 然后呢?这个很简单,这个输出的话就是正极负极,你只要接上去接一个负债就可以了啊。比如说我们现在接到一个一个一个蓝的啊,一个蓝的,一个红的,接到了一个继电器上,接到一个继电器上,那到时候我就让他有控制继电器就行了,好让他控制一个继电器就可以了啊。 这个继电器他没有那么明显,我给他换一下,我换成这个,我换一个换一个这个,到时候动作以后他会灯点亮的啊。 哎,现在呢,我把它接到了一个负债上了啊,接到一个负债上,这个线就接好了,线接好了,现在就是这样的啊,大家有没有问题?这一块 z 一 z 二,这是我们的本线,他们不需要接二十四伏电源线啊, 从主机过来的啊,从主机过来的,第一第二,这欧赠欧副是输出有缘输出线,到时候动作以后他会输出一个二十四伏, 如果说没有动作啊,如果说没有动作,这个地方是不会有二次无输出的。这个是反馈线,反馈线我们昨天讲了啊,这个有没有问题?这一块没有问题的话我们现在就编码啊,编码的话就安装了, 要编码安装,然后下一步就是定义,定义完了有手动启动,并且今天还要能实现联动啊。下期视频继续讲解,学消防,找阿杜,关注阿杜不迷路。

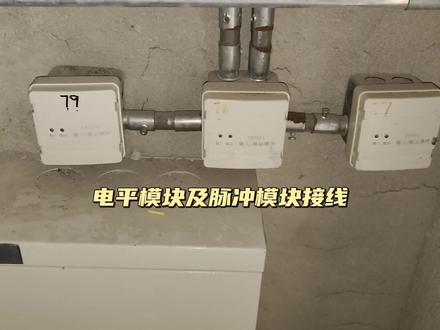

来分享一下泰和安两线制输入输出电平模块接线,这两个端子是信号总线端,不区分正负极。这两个端子是反馈端,同样不区分正负极。 视频中反馈线和输出线为同一个颜色,最好用两种颜色的线区分。这两根线去接终端设备的反馈端,这两个端子是二十四 v 输出端,去接终端设备的启动端。 有的厂家设备可以直接更改模块的输出工作方式,这一款不行就只能换模块喽。这是应急带普通照明的系统,需要电瓶输出,工作方式控制。按图是接好线,反馈端需要接一个中 端电阻,另外两个模块都是三千两百一十一脉冲输出的模块, 用作强切,强切,只需要脉冲输出控制就行了。这个电阻最好是装在终端,不然达不到剪线的功能。好多年的老项目了,管都生锈了。拉倒吧,不改了,反正也不是我做的。
