东成充电器坏了怎么接线充

这个东城的这个充电器啊，是这个 在网上呢，现在还找不到这个修这个限量版的这个视频， 嗯，这一个呢原本我是不忌讳修了，那个他高压侧这一边啊，那个，嗯，烧的比较厉害，就是需要换的件多，那个 这个板呢，要是看这个这一面呢，还特别的新，所以呢气质又可惜，那个正好网上呢也没有这个视频，那么咱就给大家示范一下修修这个板子。这个板子， 嗯，为什么不打算修了呢？因为他这个材料啊，这个板子这这材料叫这个阻燃板，这个东西呢，嗯，他时间长了之后，这个材质本身的原因吧， 就是用这个热风枪吹的话，稍微的控制不好，就是这个板子自己就结层了，就是表面这一层就鼓起来了， 对这个板子伤害特别大，所以这个板子修的时候，这个贴片来讲呢，就是基本上就得用烙铁呃去焊下来，所以特别的麻烦。嗯，今天咱就给大家示范一下，这修一 这个板子呢，跟这个普通的开关电源有区别，他因为这个，嗯电池的保护电路呢，嗯，是在这个板子上，嗯， 高压侧呢，基本上是在网上有很多了，是吧？那个介绍的视频这个低压侧呢就是不太一样。 嗯，接了手之后呢，按正常的流程，首先看一下有没有这个电容鼓包啊，是吧？那个元气尖明显的烧坏啊，没有，这个的话就是简单的测量，是吧？ 这个呢一般就是打的分明档，看一下有没有明显的短路，跟这个通与不通。首先呢就是保险丝没坏，先测一下到这个整流管 过来的电是没问题的，这个再测一下有没有短路，没有，那么就是说二百二进来这一块是没问题的。下面呢就是再测一下这个大电容有没有短路，这个想一下 就是在充电，这个不响了，就是证明这里的没有明显的长度，那么下边呢就是再测一下 这个开关管这明显短路了， 嗯，这短路之后呢，嗯，肯定的，这个取样电阻烧坏了，他烧坏了以后，这个电过来反向的穿到前边， 哎，这个芯片这一块，嗯，基本上就悬了。咱再测一下这个电阻吧， 断了，断了，这里边都是几十欧到百欧左右的，这个是几百欧，这都断了， 再量一下这个芯片的这个电源已经到了四百八十七欧了，这明显也是烧坏了， 嗯，高压侧呢，就是烧了一片，低压侧呢，一般来讲是直接加电源啊，测试一下他是是好是坏，那么现在呢，咱就加电， 他这个电源呢，低压侧呢是两组电源，一组两路，一路呢是给这个 芯片宫殿的，在这里 刘过来，刘玉波过来之后呢，这一个是七八 l 零五 变成五伏下来给他们供电。另一路呢直接是就是充电的十二伏过来，嗯， 在这里下来一颗，给这个取这个，这个取样这一块，那个宫殿一般的来讲呢，就是只给这个 这一路送上电，就可以检测出他这个后边这一块正常不正常。那么咱现在给他接上电源，接上先焊两个 喷漆，现在呢就是供工地是正极，在这个绿波电容上直接接受一颗了，这样呢就是直接给他供电， 嗯，得用一个壳子，因为这里装电池的时候，嗯， 如果不在这里边接触不好放这里边，这个电压呢，一般在十伏以上就可以，不要太高。 现在大家看一下，现在绿灯闪就证明呢，基本上没有太大 问题。那么再拿一块电池插上试一下 这个电池呢，就是插上电池以后，如果要是满电的话，绿灯就不闪了。 嗯，如果是交替的话，就是将充满不充满的情况，那再换一，这个是充满的，再换一个， 这个呢是亏电的，现在是充电灯亮，这样呢就是等于是低压侧，基本上是没有 大毛病，最起码就是说啊，电池检测，电池充电这一块基本上是没有毛病。 嗯，如果有问题也是在这个充电的这十二伏过来的，这一路到这个电流电压反馈这一块有问题，其他的后边控制电池这一块的基本是正常了。 好了，那后边没事了，正常的咱就修。前边 这个呢，就是直接剪断了。为什么要直接剪断呢？因为他这个这个有的管子，这个银角啊，被这个胶已经给这个粘， 如果直接往上焊取的话，很难干活。这个因为他已经是坏了的嘛，直接，嗯，破坏性拆除了。 来，干脆把三十片来拆了， 因为这里看了吗，他这个固定的胶啊，都是在上边的那个直接往下拆的话相当难拆。 我现在量一下这个管子， 看看是不是过短路了。 管的是短路了，这个取向电阻断路了。 嗯，在这个板子上直接拆了两个件，这一个也没有修的必要，直接拆件。嗯，定组管子 这个先上电阻，因为这个电阻呢，上完了开关管之后就不好上了， 做上硅汁。 嗯，现在呢 就是大件换完了，现在就得换小件了， 这个叫怎么换呢？就得是这样， 两边加热 就是这样喊的。 再测一下这几个电阻，一般情况下这个 不会坏，三十 k， 这个不坏，现在呢就是这两个，这一个再测一下这个二极管， 因为 这管子也坏了， 大家能看清吗？这里已经露出桶脖来了。嗯，仔细看一下，两 下吧，也有烧断的， 倒是没有断。嗯，这几个银角呢，都测一下，这一个是通到这里，这一个是通到这里， 现在呢 挤成块咱就焊上了，测一下通不通，连不连。 现在就搬板吧。量一下， 三个三，一百，这个十哦，这个是一百哦， 这个是三百三。嗯，这个晶体管 现在电阻太小，先搬回来吧， 有没有问题？ 十欧，一百欧，三百 s 三。 现在这个原件呢就都放好了，现在咱再整理一下给他。 这个这个这个，这个米饭馆也坏了，哎呀，没想到坏那么多，全烧了， 这回算是正常了。那么现在咱就送电试一下， 绿灯闪了，咱再试一下吧。 来两块电池， 现在这一块是充满的，现在开始充电了， 这个是开始充电了， 这是充满了。好了，这个电源就是修好了， 回头再拿洗碗水洗一下，做一下清洁啊，喷上保护期就可以了。

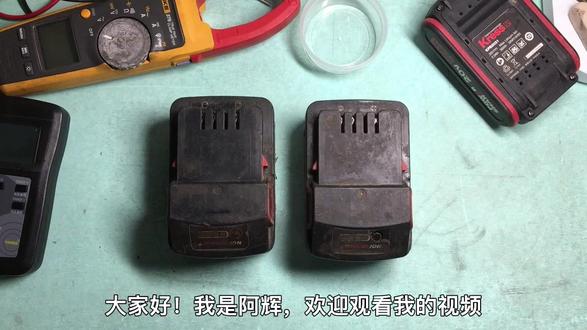

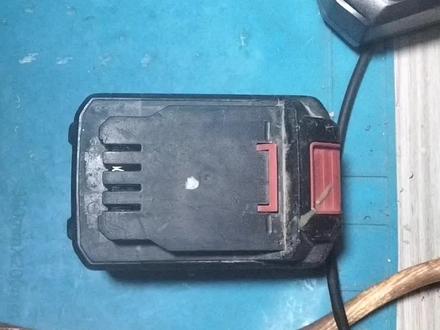

这是网友寄来的一节东城二十 v 四点零的锂电池， 用充电器充电时红灯闪烁无法充电，我们打开电池看看什么情况。 万用表测量电池保护板和电池总输出只有十三伏，测量各组电压时发现第二组无电压，其他四组都有三伏的电压。既然二组无电压，我们就让二组电池拆掉，直接更换新电芯。 新电芯已经更换好了，我们再次进行充电 电测试，插上充电器后，红灯常亮，充电正常。 这节不能充电的电池，换了两节电芯就修复好了，然后再给网友做好各组电压均衡，就给网友发回去。

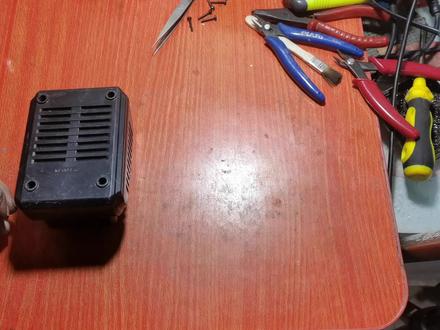

啊，今天修一下这个东城的 f f c l 幺八杠零五这个充电器啊，首先看一下。 嗯， 这个能看清吗？这个电阻烧了，这个是需要电阻换一个 拎一下，没有短路， 保险没跌。嗯，看一下输入没有挡住这个电容，取向电阻 开饭馆 没有短路。 嗯，这几个电阻三百三 啊，应该是没事，地主都没烧开门口没烧， 取下电阻，等烧了。嗯，看这款的二一万 垃圾把没坏 这一个，因为这附近的电阻太小，直接量看不出来。嗯，高压测应该胜利不大。 还是老规矩，直接上电先测一下， 加电压，电压十伏 绿灯亮闪了。啊，看来是 问题不大，就是一个取药电阻烧的，看一下这火电是啥， 别想了就行。 就就这么简单吗？ 真好笑啊，比想象的容易多了。 好了，这一个没有什么激素含量就好了，加一根电源线。
