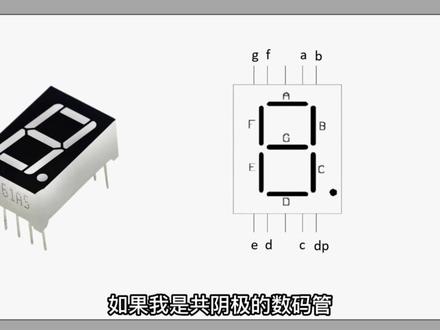

大家好，我是一个数码管，你们平时在洗衣机、电饭煲上面看的显示数字的家伙就是我。 我其实是由一堆 led 灯管子组成的， a、 b、 c、 d、 e、 f、 g 点一共八根。 我有两种类型，供阴极和供阳极。先来看供阴极，供阴极指的是所有灯管子的负极，接到了电源负极，哪个灯管子给电源，那么就点亮。 供氧极就是电源正极结在了一起，拿一根灯管子连接低电瓶就点亮。 通过不同的组合，我就能显示出数字了，你就说我厉不厉害。我有十个脚丫子，就是银角，分别对应着 ibcd 也聚合点。 如果我是供音级的数码管，中间这两个引脚就是基因地供阳机的就是 coa。 我有一个好兄弟叫做 cd 四五幺幺，我俩搭配起来就能显示数字了。他的十六号银角是 vd 立节电源正极，八号银角 vs s 电源负极， a 闪到 a 零是四个输入银角， yabcd f 四输出银角刚好和我的几个银角相连。 lt。 四全显示音角上面的横表示低电瓶有效。当 lt。 四低电瓶数码管将全部点亮。 vr 是消音音角 vi 低电瓶时，数码管就不显示。一幺是锁存银角，没有恒，表示高电瓶有效。高电瓶我就显示当前的数字不变了，这是芯片的真值表。当例为零时， 所有银角都输出，此时我全部点亮。当立唯一 低压为零时，所有引脚都停止输出，此时我消引。当这三个引脚状态为零一时，将根据输入引脚状态点亮， 让我显示不同数字。超过九的收入将进行消移，因为只有一个数字，当三个人交状态为一百一十一时，我就进行所存介绍完毕。

大家好，这是一个数码管驱动 s 一，今天来做一个数码闪失计数器， 找来吃个三百三十欧的店主。我们先给 ic 的银角上市，上市的第一个角是十六角，这十五角、十四角、十三角依次类推，穿够有用。十五角换上一个三百三十欧的店主。然后是十四角、 十三角、十二角、十一角，十角、 九角。我们给供音质的数码管焊上引线，供音质的数码管分为 a、 b、 c、 d、 e、 f、 g。 十个眼角分别焊接在电阻的另外一端。 发光的 a 角连接 ac 的十二角， c 角，连接 ac 的十一角， d 角，连接 ac 的十角， 一角连接 ic 的九角， f 角，连接 ic 的十五角。机角，连接 ic 的十四角。四五幺幺。内部有上拉电阻输入，端入数码管 b 段端接上上限流电阻就可以工作。十六角接电源，八角接地 四五幺幺，具有一码功能。现在找来几个清除开关，清除开关的背面滴像五零二胶，然后把清除开关粘到木板上， 一共装上四个 abcd， 然后给清除开关焊上引线跟支撑电路连接，焊接的时候不要搞出影 线。至于这个电路的电路图，网上有很多，百度一搜就有，你在这里就没有放置电路图了。 支成电路的三角跟四角连接到一起，然后接上五伏的电源。这种清楚开关有两组眼角，一组接上红色引线连接到电源。我们再找来四个一克的电阻 接到清除开关的另外一端， 电阻的另外一端并连在一起连接到地，也就是支撑电路的五角跟八角。 现在我们找来五伏的电源，分别连接在正直跟副直上，这是数码管闪失的组合按键， 按上 a 键，他显示一， c 的清除开关他显示二，而他的数字按 abcd 的组合显示。再找来一个连接插座，焊接到清除开关上，这是一个编好程序的单片，之，他连接到插座上， 然后接上五伏的电源，这个时候数码管就是自动显示一二三四五六七八的数字，不需要去按那个清楚开关， 完全实现自动显示技术。四五幺幺具有七段一码功能，提供较大的上拉电流，可以直接驱动供音质 led 数码广。感谢大家的收看，喜欢的朋友关注点赞！

各位网友大家好，我是生活小修理，那我手里拿的呢是呃数码管，数码管这个东西呢在我们生活当中是比较常见的，像这种小的电器上面还有一些小家电，比如说电磁炉啊，电子钟表上面呢，都会有这个数码管。 那我们今天来讲一讲如何测量他的好坏，以及他这个脚位排列的这个顺序怎么测量。 那这个数码管它的原理呢？其实也很简单，它又叫这个七段数码管，因为我们可以从这边数一下，一二三四五六七，那么这个七段呢，它就可以显示从零到九这个数字的变化， 那么他的原理呢，其实每一段呢就相当于一个发光的这个 led， 这边这两段给他点亮，那么他写 显示出来的就是一，那既然是这个 led 灯呢，他肯定就有这个正负极，所以说这个数码管呢，他有分这个供应给，供养给，供应给呢，顾名思义就是说他的公共端是这个负极，然后他的这个正极呢 分别的有这个输入信号来控制，那么供养级的呢，就是说他的这个公共端呢是这个正级，然后他的音级呢作为这个信号控制。 那首先我们来讲一下如何测量他的一个好坏，判断他的好坏是非常简单的，把这个万能表打开，然后打到这个二极管档，然后我们把任意一个表笔呢，这样随便搭在 在这个数码管的某些角上，然后我们把另外一只表笔呢这样移动好，那么这个移动的过程当中呢，我们可以看到这个数码管上已经亮了，那么这就表明这个数码管呢它是好的， 那么如何判断他是这个供应剂还是供养剂的呢？我们也仍然可以把一个表笔呢？首先这个黑色的表笔放在， 比如说右起第二个角子里，再移动这个红色的表笔，我们移动这个红色的表笔，我们能看到这个数码管它不同的段子变化， 那么这就表明这根银角就是一个公共端，并且是这根数，这个数码管呢 是一个供应级的数码管，那如果我们把这个标笔反过来，把红色的标语放到这个我们假定的这个供应端，这里，好，我们可以看到这个数码管呢是一点反应都没有的，那就证明我们的判断是正确的。这么像这样每一 每一位的这个数码管呢，他都有一个公用端，那像我们这个四位的这个数码管呢，他应该有四个公用端，我们现在只是找到了其中的一个，然后我们再次移动这个标柄，注意观察这边没有亮， 然后这边亮这边，然后这边也没亮，那么他为什么不亮呢？就是因为他也是公共端，也就是说呢都是这个接在这个附近 上的，那我们拿这个政绩和他接触，他当然不会亮。下面呢我们再来判断他的脚位排序，刚才我们数的这样的一二三四五六七， 那么这就是他的排序，这个点呢是第八个，我们把这个这个黑标位放到这里，那么这个呢就是 a， 这个就是 b， 那么这个是 c， 我们再来找这个按顺序应该是这个， 好，我们找到了，那我们现在呢就是说不知道找这些银角他的顺序有什么用？但是我们可以想象一下，比如说我们在这里要显示出来一个一，那么我们就得让其他的这些 都不显示，那么只有这个显示，我们刚才已经数过了，从这里数是 ab， 那么这个是 b， 他得亮，然后这个 c 他也得亮，其他的呢？都灭，这样呢才能显示。除以，那么这就是这些角序他的这个作用和意。

数码馆在我们电路中常常起到一个显示数字的作用，我们常用的有这种一位、两位、三位和四位的这种数码馆，大家可以看一下这个图片。我们数码馆每一段里面其实都是一个发光二极管，我们要显示什么数字，只要把相应的这个段位的这个发 发光二极管点亮就可以了。我们数码管每一段其实是有一个编号啊，分别是 abcdefg， 然后的话带小数点的话是称为 dp。 我们的这个数码管内部电路大家可以看一下。呃，根据我们这个内部发光二极管的这个公共电机的不一样，我们可以分为供应和供养。供 音的话就是内部的发光二极管所有的音节连接到了一起，供氧的话是内部发光二极管所有的这个阳节连接到了一起。呃，四位供应数码管的内部电路，大家可以看一下这个图。呃，他内部的这个 段位的这个电机是连在一起的，只有一组 abcdefg。 每一个数码管的这个公共电机是单独接出去的。供养的这个数码管的内部电路大家可以看一下这个他的内部所有的段位也是连接在一起的。 呃，然后的话每一位的这个啊发光二医管他所有的阳籍是单独接出去的。呃。供应数码管数字显示了 话，大家可以看一下他的公共电机一般是接到一个低电瓶，我们要显示什么数字的话，只需要把相应的段位 的电压拉高就可以了，比如我要显示你，我只需要把 abcdef 和拉高就可以了。同样的，我如果要显示一的话，我只需要把 bc 这两个呃电极拉高就可以了。供养数码管数字显示的话，他的公共电极一般是接到一个高电频，我们要显示什么数字，只需要把它相应的段位的电压呃拉低 就可以了。比如我要显示一个零，只需要把 a、 b， c， d， e， f 拉低，他就会显示零。呃，如果我要显示一，只需要把 b， dc 这两个段位的电极拉低就可以了。呃，常用红色数码管静态显示每段这个发光二极管，它的导通电压一般是两伏左右，正常导通的时候电流是在五到二十毫安。大家可以看一下供应数码管的驱动电路，一般的话是通过驱动芯片或者 mcu， 通过一个限流电阻连接到我们这个数码管 段位的这个电机，然后的话他的公共电机一般会接到一个低电瓶啊。对于多位的这种数码管，我们有时候要去控制他这个公共电机，所以我们一般会加一个 npn 的三极管， 呃，因为他这个电流是比较大，我们不能用呃驱动芯片或者 mcu 的 io 直接去控制这个公共电极啊。同样的供养的这个数码管的驱动电动，大家可以看 看一下。如果是这种多位供养数码管的话，我们有时候去控制他的这个公共电极啊，就需要加一个 pnp 的三极管，然后通一通过一个电阻接到我们这个 mcu 或者驱动芯片。然后的话说一下我们这个数码管的动态显示，他主要是用在我们一些多位的这个数码管上面， 比如我以一个四位供应的这个数码管为例，我要使这个数码管从左至右依次显示一二、三、四， 我们如果通过 mcu 程序去控制的话，我们这个程序该怎么去写呢？首先我是让第一位数码管显示一，然后延时一段时间，让 第二位数码管显示二，呃，然后延迟一段时间，依次让第三位和第四位数码管显示三和四，然后这样反复的去显示，我们人眼看到之后就会觉得是从左至右依次是显示的一二、三、四。我们这个延时的这个 时间一般是一毫秒，我们这个刷新的这个频率啊，一般是五十到一百赫兹会比较好。我们数码馆的动态显示需要注意一些事项啊。首先的话就是进行数码馆只能之前要进行消影，先 要将所有的数码管的未选禁用，呃，如果不进行消音，数码管本来不亮的段位可能会有一定的亮度。第二的话就是机内不宜过长，呃，过长了显示会闪烁，过短了显示会重影，一般间隔是一毫秒，如 如果不够亮，可以适当的增加这个间隔的这个时间。有一点需要注意的是，从点亮第一个数码管到最后一个数码管被点亮，整个过程最好不要超过二十毫秒。嗯，今天的分享就到这里，谢谢大家。

哈喽，朋友，大家好，我是王哥。今天我给大家介绍一下这个数码管这个工作原理。我们先说一下他这个分类吧，他这个数码管他分为这个， 如果按段位来说的话，它分为七段数码管和八段数码管，这个七段数码管比这个八段数码管少的一个这个小数点，大家看这有个小数点， 呃，他这个七段，所谓七段，就是说他这有七个段位 来数一下，一、二、三、四、五、六、七，这是七段数码管，没有这个小数点。如果是八段数码管的话，就多这个小数点，他这个每一个段他这个下面是有一个发光二极管的， 当我们点亮这个发光二滤管的时候啊，他这个段他也就是亮。如果按那个接法来说的话，他分为这个供阳基和供阴基。嗯，我给他画的这个原理图，这就是一个供阳基 供阳机的话，他这个阳机是接在一起的，所有发光的铝管阳机是接在一起的，然后这个音机是分别受到这个控制的。当我们这个音机接上高电瓶或者低电瓶， 就能够控制这个发光二极管的点亮和熄灭，也就是能控制他这个断他这个点亮和熄灭。当他为那个像那个供阳及的时候啊，他为 低电瓶的时候，这个二极管他就会发光，然后高电瓶的时候他就会熄灭。 然后我们再看一下这个供音机，这个供音机这个数码管，他就是说这个音机都是连在一起的， 然后通过控制这个发光二流管的阳节，他的高低电瓶，然后控制发光二流管这个点亮和熄灭，然后就能显示不同的这个数字了， 我手里拿的这个发光机管，他是一个供阳级的数码管，就是这样的一个原地图， 他这个假如说这是一角的话，然后这个三角跟这个八角他是一个银角，他是连在一起的，他是一个洋节。然后这个啊，一角、二角啊，然后 三，然后四角、五角，然后这些银角他都是这个说发光耳机管的这个音节。然后我们用那个万用表给大家点亮一下这个发光耳机管，大家看一下他这个断他是是不是这样显示的， 我们把这个万用表打在这个二极管档，因为我这个数码管他是供阳级的，所以我们要把这个红标笔接在这个三角或者接在八角，呃，因为这个三角是 三角和八角是连在一起的，所以我们接这个银角都可以，我们接在这个八角上面啊，然后我们去点亮这个第一个第一进角，大家看一下这个啊，来看现在这个，这个就发亮了，然后我们再点 这个第二一点看这个，这个就就亮了，然后我们再点亮这个来看一下，这个就亮了，看这个这个就亮了，然后我们再点亮这个，这个这个实际点他是一个小数点，我们看一下啊， 他这个小手点就亮了，然后我们点下点上这个， 他这样就是通过这个，呃，给不同的这个二极管这个 音节，然后通过这个低电瓶，然后使不同的发音框耳机管点亮，然后就能显示不同的数字。 假如说我们要显示一个二 转一个二， 呃，我们主要是这段点亮，这段点亮， 这段点亮，这段点亮，这个点亮，这样的话就能够形成呃，一个数字的二，也就是说把一段点亮，二段点亮，然后七段点亮，五段点亮， 然后四段能量，这样就形成了数码管，这个这样的数码管就会显示一个二。好，今天的视频咱们就到这里。

哈喽，大家好，这里是 a c 创客，今天我们来学习一下四位数码管。四位数码管顾名思义就是将四个数码管封装在了一起，在眼角定义上它和一位数码管基本一样， 只不过他有四个公共端，同样也是分为供阳级和供阴级两种。今天做的这个小实验可以从零显示到九千九百九十九，他的接线非常简单， 八根信号线依次接在了二号到九号引脚上，四个公共端串联了一个电阻，依次接在了十号到十三号引脚上。接下来我们一起去看一下它的程序。 今天我们还是采用酷文件的方式对数码管进行控制，阿丢呢给数码管提供了一个非常强大的酷文件， 在这个库文件当中，我们只要填好我们所要控制的端口以及想要显示的数字，就可以对数码管进行控制了。接下来我们一起学习一下。在程序的第一句，我们先调用这个库文件， 接着再给数码管起一个名字，在这里填写我们最关键的一些信息。第一句，设置我们使用的数码管是供阳级还是供阴级，我使用的数码管是供阳级，如果填写错误的话，最后出来的结果会是乱码。 第二句，设置数码管的位数，今天用的是四位数码管，用这个方法还可以给其他数码管进行控制。第三句，设置我们公共端对应的引脚。第四句，设置我们八个控制端对应的引。 然后我们再定义两个变量，首先定义一个数字显示的变量初始值为零，再定义一个延时计数的变量，初始值同样为零。 接着我们在初始化函数当中对数码管进行初始化，包括数码管的类型，显示的数值，公共端以及控制引角。 在执行函数当中设置延时的时间和显示的数值。这一段大家可能看着非常的乱，今天这次延时，我们采用延时自加的方式，达到延时的效果，如果使用 delay， 延时函数会打断数码管的显示。 首先我们让延时技术这个变量不断累加，当他到达一百，延时技术就会清零，同时显示的 数据便会加一，我们可以在这里更改我们想要让他延时的时间。接着我们设置显示的最大值，四位数码管最多可以设置为九千九百九十九， 如果到达显示的最大值，数据便会清零。最后我们将显示数值的变量放入函数当中，这个负一也就是小数点显示的位置，既然是负一，也就是不显示小数点， 我们再用最后一条函数将以上内容全部设置为循环显示。到此这个程序就结束了，大家看懂了吗？有什么问题大家可以在评论区和我一起交流互动，谢谢大家观看，我们下期再见！

学单面机找夏老师。大家好，我是夏老师。共扬数码管断码编码表， 这个就是我已经整理好的一个编码表啊，前面我们算的是零到九的一个编码表，后面还有拓展项 a 的显示 bcdefgh 啊，他的计算方法都是一样的啊， 然后我就把它全部把它整理在这里，然后大家可以参考一下这个编码表啊，防止自己计算错了， 这个就是一个共扬数码管的编码表的一个数组，然后等一下我们编程的时候要用到，我们再看下一个共音数码管 编码表计算方法，这个表格就留给大家自己去作为练习，自己把它填上啊，根据学习到的原理，前面我们讲的是共扬数码管编码表的一个计算方法，然后这个就是一个共音数码管。好，我们看下一个， 这个部分也要是自己去填写的啊，这些拓展的这些显示字符，自己把这个表格都填好，然后存档以后用的时候直接复制就可以了。 然后这里有一个编码表计算软件啊，就是防止大家计算错了，然后大家可以去验证一下，然后这个软件就在我们的资料盘里面啊，我打开给大家看一下，我们回到我们桌面 学习中用到的软件，然后就是这里数码管编码表计算器啊，然后右键把它解压出来， 这个就是数毛管的一个计算器啊，比如说我们现在想要显示一个二，然后我们的数毛管是供应数毛管， 那么我们这里就先选择共音，然后在这里就选二二的点亮，就是这里亮，这里亮，这里亮，这里亮， 这就是一个二的显示效果，那么他的一个编码表就出来了，那么他就是零 x 五 b。 如果说你想要计算供氧数码管的话，那么就这里选择供氧，供氧就是零 xa 四啊，我们前面供氧数码管的编码表算出来也是零 xs 啊，然后大家就可以通过这个软件来 验证你自己计算出来结果是否正确啊。然后这里还可以选择直接点亮什么，他就会有一个对应的编码表，比如显示零，他就出来了。假如公羊数码管、 贵阳商贸管零就是零 xc， 零一就是零 f， 九二就是零 ss。 然后这里还有什么字母啊？比如 a 是不是大写 ace。 然后我们就可以通过这样的选择，或者直接选择这种点亮的方式来验证我们的一个编码表，这个就是通过软件的一个计算编码表的方法。

大家好，今天给大家讲一下供养和供应的理论知识。供养数码管是指八段数码管的八段发光，二极管的正极连在一起，而负极对应的个段可分别控制。供应数码管是指八段数码管的八段发光，二极管的负极都连在一起，而正极对应的个段分别控制。明天给大家实践操作。

哈喽，大家好，我是老图。这一节讲如何用 bcd 移马器驱动数码管， 利用专用接口芯片可驱动单个七段 ang 数码管，也可驱动多个 id 数码管，如七四、 as 十七。 对于供养级 led 数码管，用带驱动电路的专用接口芯片七四、 ax、 四七对 bcd 码进行以码，不过这个电路只能对 bcd 码数字零到九进行以码，不能用于 a 到 f。 七四、 l 四七有四个 bcd 码，输入端 abcd、 d 为最高位， a 为 a， 最低位分别与输出端口的四位相连。七四、 l 四七的七个输出端 a 到 g 直接与 led 的相应银角相连，每个段中都串接一个限流电走，组织为十五欧姆。 当从 abcd 端输入一个 bcd 码时，就能在 led 上显示相应的数字。这一节就讲到这里，下一节再见。

哈喽，大家好，我是老图。这一节讲一下如何判断数码管是供养级还是供应级的。 对，多数常用数码馆，银角序号和笔画段都有现成的资料可查，但如果拿到一个未知数码馆，可能就不清楚数码馆是供养级还是供应级。那么如何判断呢？ 第一步，先找公共端。数码管有八个段，银角数量是十个，这说明肯定有两个银角是联通的，而联通的这两个角就是公共端。 先将万用表选择档拨至缝明器端，用一个表针任意点 选数码管一个角，比如先选择第一个银角，另外一个表针在其他九个银角划拉一下，有防兵器想的，说明这两个就是公务端，如果没有响声，一次选择第二个银角， 以此类推，肯定能找出两个公共段。第二步，判断数码管是供应级还是供养级。先将万用表选择档拨至直流两幅的位置，用万用表 com 端 接数码管的公共端，另外一个表针点一个银角，如果笔画端亮了，说明这个数码管就是供应级的，否则就是供氧级的。这一节就讲到这里，下一节再见。

今天给大家讲数码管供音和供阳的实践操作。首先把外用表打到这个，首先呢外用表这个代表的正极，这个代表的负极。我们拿到一个数码管的时候，首先要知道它的公共端，就公共角，这个数码管的公共角为第七根和第八根， 这个数码我们量一下，这是负极，负极放在公共端，正极放在分端，也就是他这个就是共，这就是供应数码款，反之反过来量，当然这样子反过来就是我们把它公共端放这里，他最后量就是供阳。
