ad8031单片机电路原理图怎么画

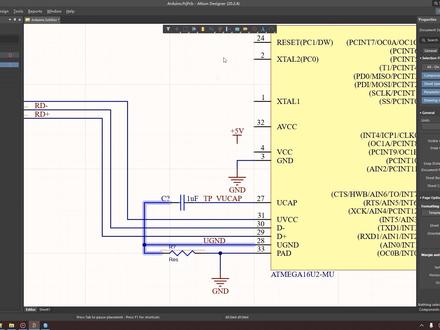

接下来我们开始绘制啊，咱们也把左侧的这些信号线，我们就从下面往上看吧。 啊，最下面这个三十三角，三十三角接了一个 gnd 的标记啊，这个标记是一个电源信号用的，这里用的是 gnd， 我们在 id 中有相应的电源标记，大家看这里有个 gnd poow pot， 可以右击 邮寄的话就能看到，这里提供了各种各样的 gnd 和 vcc 信号的标记。我们先选择第一个 gnd 放置在这里， 然后将这个三十三 pad 和惊人地连到一起， 连到一起以后，大家看啊，这根线的名称就变成了 gnd， 也就是说我这里的名字叫 gnd 的话，他代表他的网络名就是 gnd。 如果改成 gnd 一的话，可以看一下这个网络名就会变成 gnd 一， 也就说这个这个底下的名称就代表他的网络名称。 看一下对于 vcc 来说也是一样的， 这里有个 groun 的标记， groun 的标记是单点连接，我们使用一个电阻来代替他啊，我们画图的时候画一个电阻就好了，点击 copp 顿的选择 yes 双击， 而因此连接到了 ugnd ug 他的第二十八脚， 他的第二十八脚 ugnd 就跟阿耶斯的左侧相连。 看一下二十八角，这个 usb 是来自于 usb 的 gnd 信号， 这个信号叫 ugnd， 我们需要将 ugnd 连接过来哦，这里的话太远了，我们直接复制 ugnd 的网络编号 粘贴在这里，这样的话，我们看一下这个网络名 就变成了 ugnd。 这里的话有个知识要说一下， 在同一张图当中，两个相同名称的网络代表着这两根导线实际上是连在一起的啊，这个我们通过什么来进行识别呢？我们点击菜单上的 vivo， 选择 set nex， clus， 比如我们这里选择不录， 然后我们选中左侧的这个 ugnd， 单击好像发现右边的这个 ugnd 也被选中了。 也就是说这两根导线他们因为网络名称相同，所以他们其实在电路当中就是同一根导线。虽然我没有用线把他们连起来，但实际上他们已经通过相同的名称，并被系统直接连接到一起了啊，这个知识是非常有用的， 我们在模块化设计电路的时候是能用得上的。好，接下来再连接这个 usb vcc， 信号 二十七角 ucp， ucp 连接了一个电容到 gnd， 电容的容值是 ev 法。好，那我们这里选择一个电容，电容叫做 cp， 双击 选中了一个电容，旋转一下，电容容值是一微法， 我们这里选写一违法， 这个电容是连接到了 啊 ugnd 上面， 我们将它连接好，连接到 ugnd 信号也有名称，我们将它名称也复制过去。 上面这个 gnd 连接的是 gnd 信号，像这个复制到上面 vcc 信号连接的是正五福， 同时还接了一个电容到 gnd， 电容的融资是一百纳法，我们这里需要一个新的网络标号 vcc， 这个 vcc 的名称叫做正五 b， 同时连接一个电容， 电容的容值是一百纳法， 这个电容是连接到 gnd 信号的，我们可以直接将 gnd 向左边移动， 这样的话直接让他们在左侧连接在一起。 看一下 avcc， avcc 是和 vcc 连接到同一个正武威的信号，那我们将这个正武威向上移动一些， 将 avcc 和他连接在一起。好，上面 xt a o 一和二，我们看一下这两个信号是连接这个晶体的。好的，我们现在选择这个晶体，先点击 come on， 特选择 xtao， 双击 放置一个晶体旋转， 这里注意看一下金正还并连了一个一照的电阻，我们放置一下这个电阻， 这个电阻是为了能够让金正更好的起正而放置的。好的，接下来金正两边各需要一个接地的电容，二十二匹法， 我们直接复制原来的电容标记， 电容的一端是接到 gnd 电容的融值是二十二，批发 精准是十六兆。 这个店主呢，我 我们使用零欧姆直接在这里写上零。 好，现在看一下这边的这些电路都已经绘制完成了。

你的单片机有哪些？五一系列单片机五一系列外围电路相对简单，使用方便，但计存器很少，很多功能需要外部扩展。 二九七 ny 系列单片机 ny 系列单片机故障少，性能非常稳定，在小家电、安防警报以及智能家居等中低端领域极具性价比。 三、 avi 系列大片器内部集成多种频率的 ic 震荡器、 pwm 输出、 ad 转换、看门狗、商店自动复位等功能，主要应用在打印机、空调电表等。 四、 stm 三十二系列单片机具有双十二 adc、 每秒十八兆位的 spi、 十八兆赫兹的 lo 翻转速度、复位电路、低压检测、 rc 震荡器等。 msp 四三零系列短片机内含各种定时器、通信协议、液晶驱动器、高精度模具转换、 usb 控制器等。主要用于智能电子锁、镀取器、 电梯交销、呼叫按钮、无线扬声器等。六、 p i c 系列单片机内含 spi、 i to c、 l t c n、 六 sb 以太网，内部集成图片触摸传感器、 amid 转换器等，主要用于电机、医疗、汽车领域、电池管理方案、智能能源等。
