为什么电容柜里面有的安装电焊器，有的不安装呢？现在我就带大家来看一下装了电焊器的电容柜和没有装电焊器的电容柜。首先我们来看一下这台是装了电焊器的电容柜啊，这台电容柜是上面是 刀龙开关，垄断器组合保护接触器、电抗器电容。为什么有的电容柜里面要求装电抗与不装电抗呢？这是根据这组电容用在哪组设备里面供电系统里面的，像那种专电的 用电系统，他一般的电动柜都要求装电炕，他是起到一个组织，那种产生就是用电设备有感性负载产生斜拨的那种，像那种水泵、风机、 电梯这种，他会产生那种斜坡，所以说需要电焊器来组织这种 抑制他的斜拨，保证供电系统的电压稳定。所以一般的装电的供电系统都要求装电炕，而供电的就是说我们每家每户的那种供电的供电系统就不需要装电炕。

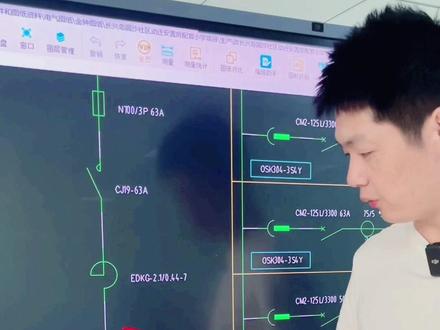

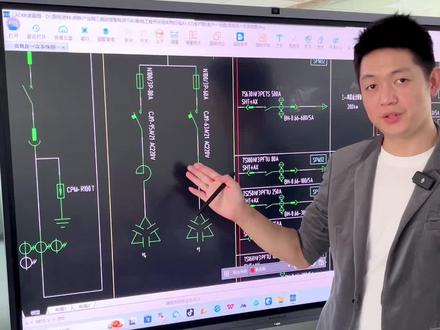

电动柜里面的电容器上面，电看器的电看率应该怎么选呢？来看一下这个窗帘电看器的选择。第一个窗帘电看器仅用于限制永流时，电看率选择百分之零点一到百分之一选取，那也就说选择这款了，它是专门用于限流用的。 第二个电杆器用于抑制斜拨时候，当然你要知道你系统里面斜拨是多少，那么电杆率根据这个的选择啊，看一下。 在五次斜拨以上的时候，电抗率选择百分之四点五到百分之五的，当斜拨为三次斜拨以上时候，选择百分之十二的， 也可以采用百分之四点五到百分之五和百分之十二两种电抗率混装的方式。那一般情况下，我们百分之四十到百分之五的电抗率，我们一般是用百分之七的去选择，那像这个百分之十二、百分之十三的话都是有的。

电容柜里的电炕器是干什么用的你知道吗？一般啊，是和电容串联组装的，以恒音电器的这个串联电炕器为例啊，他呢，在公屏下呈溶性， 可以啊，防止并肩斜震，还不会放大斜拨电流，同时呢，还可以提高系统的功率因素。还有啊，电抗器呢，可以抑制浪涌电流， 因为电容啊，在投运和切除的过程中呢，会产生高于稳探大电流。那电容啊，他两端的电压呢，不能突变，那电流呢，就会呈平方倍的增长，而恶流电杆呢，又具有来据去留的特性，当电流突然增大的时候啊， 线圈内的磁场方向和电流方向呢，是相反的，这样呢，就可以阻碍电流的突然增大。这个呢，就是电抗器的实际作用了，你都知道了吗？点赞加关注哦！

补偿电容器前端为什么要增加电焊器，你知道吗？电网中的斜拨是电容器损坏的罪魁祸首，一般的变频设备、可控硅装置、中频炉及枕流器、空调等都是斜拨。原在有斜拨的场合下，斜拨注入电容器，使电容器过窄， 严重情况下电容器把斜波放大，发生过电压、过电流，电容器局部放电导致性能下降，电容器将很快损坏，并且危机电网中的用电安全。那这样的问题该怎么处理？ 这有斜波的场合必须串联抑制斜波的电抗器或者采用绿波装置才能使用电容器。串联电抗器的作用是抑制电容器合闸瞬间的永流，而且抑制几次斜波。要选用相对应电抗率的电抗器，你学会了吗？

你知道电容柜里面电容器上面电看器的电看率应该怎么选吗？首先你要知道你系统里面的一个切动频率是多少，比如说是两百一的话，我们选择百分之五点六七的电看率，也就是百分之六的他的一个被消除斜拨，是五到七次斜拨。 如果你是一百八十九的一个频率的话，选择百分之七的一个点杠率会消除五次斜坡，一百三十三的百分之十四消除三次斜坡，现在你应该会选了吧？

我们之前讲了这个在低压电容补偿柜当中，然后在电容器组之前串联了这个电抗器，那么这个电抗器在这个补偿补偿过程中的作用是什么？ 电抗气呢？我们看这是个这个是一个电抗气啊，电抗气他在外观呢就特别像一台变压器，然后他其实是三组这个线圈其实就是电板，跟电板那个作用差不多。 说他是变压器，因为他只有一次测或者是只有二次测，他没有这个变压器的话，是有一次测二次测，然后这个电电抗器呢？然后他只有一次， 他就是串联，然后就是三项进，三项出，然后直接就是接在这个电容器组的串串联来电电容器组的前面，他的作用呢？第一个就是他限制这个 核炸永流，第二个就是抑制斜波。什么是这个核炸永流呢？核炸永流就是在这个每一路电容器头晕的瞬间所产生的那个 电流，实际是非常实际时间非常短，那他这个电流有时候会非常大，再加上这个有时候这个电容器他需要这个放电，但是有时候放电未完成，然后又要第二次 重新投运的话，他这个电流就会更大，就是比之前第一次投运的时候会更大。所以说他创业的电抗器一方面就是为了限制这个核打涌柔，然后让这个 喝茶时的那个永州在我们的这个控制范围之内，这是他的一个非常重要的作用。另外一个就是抑制斜坡。什么是斜坡呢？斜坡这个啊，因为我们现场负载的话有很 很多的这个，比如说像变频器啊，或者是整流器啊，然后一些 ups 啊，这样的，这这些装置，这些装置呢就形成了很多的斜坡，产生了很多的斜坡，对，我们这个供电的这个系统网络，然后产生了斜坡污染， 然后对一些设备呢，然后也产生了危害，然后串联电抗气的话，就是为了抑制这些斜坡。然后这个 其实斜坡还还有很多东西，因为他可能会有高速斜坡，然后几次斜坡、五四斜坡的，然后这个我们一一句话两句话也讲不清楚 啊。后面我们会具体会讲。然后这个好，今天那个电抗气的作用就给就跟大家就是讲到这。好，今天的视频就到这里，感谢您的关注，再见。
