电路图纸怎么看懂得最快

上手电路最最最基础的东西是什么？不用猜，四个字，看电路图，搞电路不会看电路图就像装轮胎，不会打扭力，而要看懂电路图，兄弟们记住这几个点就行。第一个就是熟悉电路符号，比如这张电路图，这个图标代表的是蓄电池，这个符号代表的是保险丝， 这个 m 代表的是电机等等。另外线路定义要知道啊，比如这个 brsw 等等代表的是线数的颜色，这个二十四、二十五、二十六代表的是真角编号。兄弟们如果不熟悉电路符号，看不懂线路定义，那看电路图就等于看天数了哈。第二个就是了解部件原理， 比如这个 j 六八二的供电继电器，它是一个五角的，而继电器的原理是小电流控制，大电流通过低压电流、电声磁让线圈 吸附衔体，以此控制二十六和二十七 a 两根线的闭合。第三个就是了解各个部件的控制方式，不然是连开关控制还是电脑控制都搞不清楚，实际上手肯定晕头转向。最后一个就是各个品牌线路的不同之处了，这一点就需要兄弟们自己去对比， 只要知道以上三点就很简单了。兄弟们看到这里还说看不懂电视图，那多少就是故意说看不懂啊，给个小心心，下次继续听！

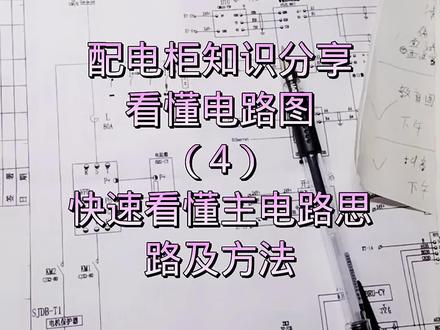

当我们拿到一份工业控制电气图，怎样快速通过看主电路图来弄明白图纸设计的法制 思路和架构呢？从业公控多年的老师傅告诉我的窍门和方法。接下来我用一分钟的时间让刷到我视频的朋友们咱们听懂，学会这个方法，咱们不说废话，直接进入正题。当咱们看到公控图中的主电路部分时， 咱们首先要从底部看起，也可以说从中端用电设备看起，咱们可以把电用电设备比作咱们整个线路的一个 客户，俗话说客户就是上帝，在咱们的主电路途中，用电设备就相当于咱们的客户和上帝，他享受一种特殊服务待遇，就是咱们的图纸设计师老板安排和他在一个线路的所有电器原 都围绕他来展开工作。也就是说，顺着复载电机设备往上，一直到电源，再到复载电机这个回路，中间所有的用电设备原器件都是围绕着咱们复载电机来工作的。所以说在工业控制主电路组装 多少套用电设备，就会有相应的多少套控制电器元器件来围绕着用电设备来展开工作。 记住这个方法哦，学会这个方法，你也就能很快的看懂工业控制主电路图了。如果咱们是电工初学者，建议咱们来读读这本彩图加强写的电工知识书，这本书很适合初学者哦，咱们有需要的可以点击下方小黄车购买哦！

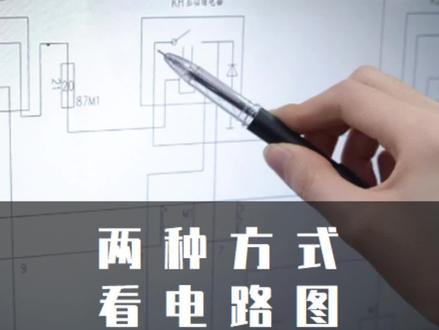

搞电路，看电路图没思路？不要着急，看完这个视频，小师妹强行让你思路清晰！ 看电路图之前，我们首先要知道几点，第一是这个车型的电路图是如何排版和制定的，第二是各种电路符号代表的是什么意思。第三，各个部件的工作原理是什么样的。第 四，掌握回路的原则。最后就是看用电器是开关直接控制还是模块在某些情况下控制接通的。有了以上基本思路之后，接下来咱们就要说看电路图了。 一般看电路图也就两种方式，一种是从电源开始看，顺着电流的方向依次看电路原件， 之后回到电源负极。另一种方式就是从负极用电器开始，逆着电流方向查看。 总之，不管是哪种方式，目的都是搞清楚电源的线路是通过哪些路径，最终抵达起动机或者电脑，以方面大家寻找和排查故障。兄弟们思路清晰没有？还不清晰，不妨找一张电路图，顺着我刚刚的思路看一看。
