机械制图中扁头剖面怎么画

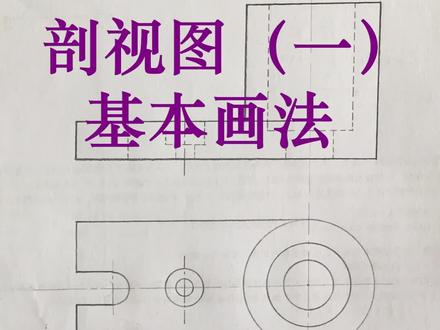

今天呢，我们来看 pos 图的画法，现在呢这是一个已知物体的逐幅两视图，在他的这个通过图形分析呢，我们可以知道这个物体他是有一些内部结构的，比如中间开孔啊，中间开孔还有开槽， 所以呢，因为他有内部结构，所以在主视图上，我们对于他的内部结构看不见的线条是用虚线 表示的。那有的时候呢，如果图形相对来说比较复杂，他可能会有很多虚线，对独图呢会造成一定的干扰。这个时候我们会使用到一种方法，这种方法呢叫剖式图， 就是假想的将物体切开，然后看一看他的内部是什么形状，将他的内部画出来。那对于这样一个图形，我们应该怎样画呢啊？这个图形他的结构相对来说还是比较 简单的，我们假设沿着这个物体的前后对称面一刀切开，切开之后呢，假想的将观察者和 这个假想的剖切面就像像一把刀一样，观察者和这个剖切面之间的这一部分物体，切开之后，将它拿走，将这一部分拿走之后呢，我们在由前向后看，看到什么形状就将它画出来，这个就是剖式图， 这个呢就是刚才内幅图形的立体图。下面呢我们来看一下它的剖切过程。我们假想用一个剖切面，也就是一把刀， 沿着这个物体的前后对称面将它切开， 切开之后呢，我们一去观察者，也就是我们和这把刀，假设这个地方有一把刀啊，一去观察者和剖切面之间的部分，将这一部分移去，然后呢剩下来我们看到什么样的图形就画出什么样的图形， 在我们切开之后，我们要画这个图形的时候呢，大家看到与剖切面相接触的部分，就是与假想的与我们这把假想的刀相接触的部分，我们给他画上了这种红色的稀实线， 这个红色的细直线呢就叫剖面线。当我们画机械制图的时候，这是一项规定画法，也就是与剖切面相接触的部分，我们画上他的剖面符号 啊，也就是现在红色、红色边框，黄色底色所显示出来的这个地方。 好，现在呢就将他的 pose 图画好了，请大家注意，我们在画 pose 图的时候呢， 只是假想的将基建破坏掉，也就是假想的将它切开，能够表达清楚他内部的结构，而真实的他的其他图形，而实际上我们并没有将这个基建切开，并没有将它破坏， 我们有假想两个字，那除了表达他内部的这个图形之外，其他的图形我们仍然要按照这个基建的完整形状来进行绘 位置。刚才我们说到了碰面线的问题，那我们在刚刚的演示当中所使用的碰面线是第一种，比如说四十五度倾斜的细石线，它表示的是金属材料， 那其实呢碰面符号有很多种，这个图形当中呢截取了其中的一部分，不同的碰面符号表达着不同的材质， 比如说像这种细密的都是小点的，他表示的就是型纱、陶瓷、硬质合金、粉末、眼睛等等。那再比如说像这种我们看起来就很像木纹的，他其实表示的就是木材， 那当我们在绘制图形的时候，我们根据这个基建所使用材质的不同来选择不一样的剖面符号，但是呢，在我们平时的 画图当中，我们最常使用的就是第一种，第一种他是四十五度的细石线，所以呢我们把它称为是剖面线，因为我们通常所画的这种基建的金属材料的居多，所以我们就画这种剖面线的，使用这种形式的是比较多的。 好，根据刚才的演示过程呢，现在我们来画一下这个物体的 pose 图，我们是将这一个啊主视图，这个物体的表达的视图当中呢，将主视图改化为 pose 图，目的呢是看清它的内部结构， 剖开之后呢，在我们的刚才的剖断面上，这个表示外部轮廓的这段线 其实是看不到的，通常情况下，在我们的 pos 图当中，我们就不再画虚线了。好，然后接下来我们如果将它切开之后， 看到的这些轮廓都是可见轮廓，我们说可见轮廓用粗实线绘制，那我们将它改成粗实线， 将剖切平面与基建接 处的部分要画出剖面符号。刚刚我们说了，通常情况下呢，我们都是画成四十五度的稀实线，画成剖面线，现在呢我们看一下，那回忆一下刚才我们看的立体图案，哪些位置呢？是与我们这个迫切平面相接触的，我们将它画上剖面线即可。 好，这样我们就将这个 pose 图画好了。

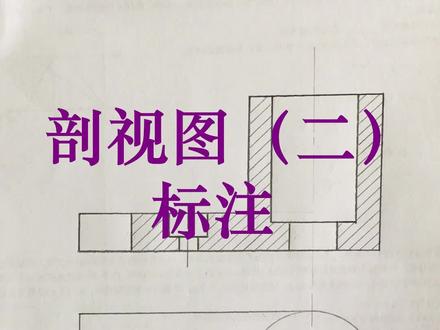

好，我们来看这张 pose 图，我们应该如何对它进行标注？那画 pose 图的时候呢？ pose 图的标注包括这样几个方面，首先我们要告诉图图的人，我这个剖切面不是要剖开吗？那我是在什么位置剖的， 那这个呢？要用剖切符号表示，比如说像这个剖切面，我是在什么位置剖的呢？你说我们这一刀是切在了哪一个位置？那要告诉赌徒的人，那现在看，哇，我们是沿着前后前后对称面剖切的，那我就在前后 这条对称线上两端用粗短画把它画出来。 同时当我把将这个物体一分为二，前后这样一分为二。切开之后呢，除了告诉人们我这个刀切在哪里，还要告诉 毒徒的人，我是把哪一部分也移走了，你说切开之后，他就分为两半了啊？分为两个部分，那我哪一个部分是留下， 哪一个部分是移走的呢？这个呢，我们用箭头来表示，在粗短划的两端，我们画上表示投影方向的箭头，这个箭头呢和粗短划垂直， 那这个箭头怎么就表示出我移走哪一个了呢？我们可以这样理解，当箭头就是我们的关，箭头是投影方向，我们也可以认为箭头就是我们的观察方向。你说我们观察物体的方向， 假设我们人是站在箭头的末端，看向箭头的肩，那我们像这个物体一分为二之后，就相当于我们将这一块移走， 然后我们站在箭头的末端，看向箭头的肩，看到什么就将他画出来，这个就是 后视图了。好，那除了大家看好啊，这个粗短滑和箭头放在一起，我们将之称为剖切符号， 除除了剖切符号之外呢，我们还要标注剖式图的名称，也也就是说我在这个位置剖切的这个图形， 我在这个位置剖切的这个图形，我叫他 a 杠 a， 那如果对于一个基建，我在另外的位置，就是在其他位置，我还要对他进行头签，那么我可能叫 b 杠 b， c 杠 c 或者是其他的名称。 这个呢就是一个 pose 图，它的完整标注，大家看一下啊，包括 po 切符号和字母，或者我们叫名称也可以，那 po 切符号又包括粗短滑箭头，或者我们也可以认为呢？ pose 图的标注分为三个要素，分别是这个表示剖切位置的粗短划，表示投影方向的箭头和表示 pose 图名称的字母。 我们来看一下这个 pose 图的标注，嗯，这是一个弯管接头， 那在这个物体上呢，在下方位置进行了一次剖切，这个剖切呢我们来理解，通过他的这个剖齿图的标注来立来看一下我们怎样读图啊。在粗短划就是这两条 粗粗的短线，表示的是剖切位置，那相当于我们这个剖切面呢，是这样一刀切开，切开之后呢，这个整个物体就分为了两个部分，分为两， 那这两个部分呢，我们取哪一个部分来画图呢？这个时候我们要来看他的箭头，箭头表示的就是投影方向，相当于我们人是站在箭头的末端，看向箭头的尖端。那如果是这样理解的话呢，这个相当于我们一刀切开之后， 将这一块全部拿走，将上面的这一半啊，这一半我们全部拿走，然后人站在这个箭头的末端，看向箭头的尖端，来看一下，我们可以看到哪些图形， 看到哪些图片，将它画出来就可以了啊，这样一刀切开，上面的全拿走，那相当于我们就在这个立体图上，在它下方的这个位置，下方的这个位置进行结切，结切之后呢，将上面的这些结构全部不要，然后我们看到什么将它画出来， 那而且要记住和我们这个剖切平面相接触的部分呢，画上剖面线，也就说这一段弯管啊，这一段弯管我们切到了他的轮廓上，那这个地方呢？画上剖面线，剩下接下来在这个剖切面的后方，我们看到什么， 看到什么画什么，那我们就画出了他的这个一个剖式图啊，这是他后方的圆盘，这是我们一刀切到的和剖切面相接触的这个啊，有剖面线的部分，那这个就是他的标注，我们看啊，标注包括标识剖切位置的、 表示投影方向的，以及对应的是哪一个名称。现在下一个问题我们再来看啊，对于同一个物体，我们不一定只剖切一次，可能剖切几次，下面假设我在这个位置再对 他进行一次剖切，那在这个位置，那我画出来，那在这一刀将他切开啊，一刀将他切开，这个时候他的剖切符号我们就需要另外的再对他进行标注。看啊 好，现在这个呢就是已经剖齐好了，那现在在这个位置，我们来通过他的标注来理解一下这个图形，那 粗短滑表示的是剖切位置，那我们是在这样的位置一刀切开， 一到切开，当我们再画图形的时候切开，假设我们一到切开，他也仍然分为两个部分，将这个物体切成两半了，一分为二，那这两部分哪一部分是我们要画图的呢？那我们看他的箭头，这个箭 头是由箭头末端指向箭头尖端，就相当于我们人站在箭头末端看向箭头尖，那就相当于我一刀切开，将下面这个一整块全部拿走， 全都拿走，不要了，不要了。之后呢，我们观察他留下来的这一块啊，我们按照箭头所示方向看，他留下来的这一块会是什么样的形状呢？ 那相当于这样一刀切开之后，切开以后，我们看从切刀放在这里，然后呢我们人啊按照箭头所示方向这样看过去，看到这上面有什么图形啊，有什么图形，我们将它放倒画在这里就可以了， 这个就是我们的画出来的这一个 pose 图，那很显然这个呢，应该是沿着这个小孔的这个位置啊，垂直 在立体图上，我们来理解一下啊，沿着垂涂这样一刀切开，切开之后呢，我们同样这个弯管部分被切到了那弯管的管壁部分，我们给他画上破面线，然后呢还有可以看到他后方的这个 凸台，那后方的这个凸台，我们把后方的凸台也给他画出来，这个就是另外一个 pose 图，那一个物体可能会假想的剖切很多次，那我们就要在剖切符号上通过不同的字母来对应，也就说这个位置剖切的 啊，是 a 这个位置剖切的，这个位置剖切的是 b 钢 b， 那么分开，这样读图的人，他就可以清晰的读懂这张图形了。

solidworks 机械设计扁头接口的建模方法是一个，来给咱们分享一个管圆管压扁是怎么去压的？我们可以用方样去做，对吧？那我这里呢给大家分享到另外一个工具 来，这边可以看一下，我们是做到一个直径五十，然后呢他是个管的话，我们可以做到一个包臂啊。呃，然后你自己可以自己给一个大概的一个参数，那么针对这个管的话来做好之后，我们给他一个外观吧， 那么他要变形的形状，他大概是什么样的一个形状？首先呢我们可以大概测一下他这个周长是多少，就你要做的话，我们可以大概计算一个参数一百六十九点六五，长度啊，就这个周长。所以那如果说 我想让他变形的话，嗯，他直接压扁的话，其实他会有一点形变，他不会变短，他可能会变长一点点，呃，只是说不会有很大的一个长一个变化，除非你是对他进行了一个很大的一个形变的话，我们可以根据自己的要求去设定吗？ 那么这个长度的话，我们可以通过那个路径线尺寸去得到他来选这个线条，这样子的话我们就能够知道我们自己的一个路径，这个被压扁的时候我们给了多少， 刚刚我们这个是多少来着？一百六十九。那么比如说我这边给到他一百七， 讲给到一百七，那么这个可能说有点生成不了啊，那么这里的话来一百七， 这个时候他是可以去成立的，所以我们做到一百七的周长，然后长度大概是八十的样子啊，这个是 ok， 那么 下一步我们用什么工具呢？来这边插入特征变形，我们可以使用曲线到曲线的一个形式，使用这个曲线变形。变形给谁呢？变形到他选择这个草图这里的话可以自己去调整一下啊，比如说我们可以去约束一下他。这个啊。 呃，类似于方样的啊，点对点的一个固定约束，你拖到一个，嗯，比较直的一个状态就可以了。 嗯，可以自己调整他的一个，呃，变形的一个幅度，是吧？那曲面的一个处理情况啊，你可以自己给他一个半径值， 这个形变就完成了，是不是很简单呢？好了，学习 slogs， 更多内容大家记得关注妮可。

ok， 各位同学好，那么今天呢，我们继续对 reno 八新功能的讲解。那今天我们需要说的呢是另外一个对于技术师很重要的功能更新，就是剖面功能的极大改进。那在班里面对于剖面功能的改进呢？是方方面面的。首先我们可以先看一下剖面的绘制。 那以前呢，如果我们想画一个抛面的话，我们通常会在显示里面找到我们的抛切。然在这呢，我们可以选择不同的方向，比如垂直啊或者水平，我们点一下垂直，在这画一个抛面，我们就可以获得一个抛切的效果。并且呢，我们可以移动这个抛面，获得不同的抛切位置。 那么在 runner 八中呢，大家同样可以使用这个抛切进行抛面的设置。但是呢，我们会有更好的方法进行操作。大家可以找到我们 runner 八新功能，然这边有个专门的抛切面板，我们可以把它调出来。 首先第一个呢，就是不同抛面的绘制方式，那他跟我们之前有什么区别呢？首先他可以控制我们想抛弃的物体，比如我点一下， 现在他会首先让你选择物体，比如说我不想抛弃全部物体，我只想把我的楼板抛弃一下，那我可以在这把我们的楼板选中，确定一下会这个抛面，然后大家会发现他就只抛弃我们的楼板，所以你可以非常方便的控制你想抛弃的对象。 其次呢，我们在这可以同时绘制多个抛面，比如说我们点一下抛切，选择我们的物体，这次我们所有的抛切啊，然后确定一下。然后我们可以在这呢画一个，画两个，画三个，确定一下，大家会发现我们就同时有了三个抛线面。那后面呢，如果我们想改变这个抛线面效果，我们可以在这选择调整一下我们的抛线面。 我们可以找到这个观察我们的 pose 面，大家可以点一下这个图标。然后呢，比如想看这个 pose 效果，我点一下来确定一下，我就能看到这个 pose 的效果了。然后想看这个呢，我点一下选它，确定一下，我就可以看到这 这个切面的效果。所以我们可以很方便的进行抛面的批量设置。然后你可以非常方便的观察不同抛面的切割效果。并且这里面呢大家会发现他有很多不同的抛弃方式，是 mx 方向， y 方向。当然这个东西呢，你也可以在这里面通过选项进行控制，比如说我选择我们的对象， 我可以很方便的控制我们的方向， x， y 还是自定义，包括呢，我们可以在这控制我们的切割深度。当然这个东西呢，你也可以在我们的抛面里面啊进行控制，比如说我们把它删除一下，我们重新画一个抛面。这一次呢，我们就使用传统的方式吧，我们使用这个来画一个抛面。 那么画完之后呢，我们在这移动一下位置，即使你使用传统方法进行抛切，我们也可以利用新的抛面属性对他进行调整。比如说我们在这选择抛面，然后大家可以看到右边有一个抛切面板对吧？这里面我们在属性里面可以进行相应的设置。那首先呢，我们可以自行控 抛弃的深度，大家可以把这个自定义深度打开一下，那么现在呢，如果是零的话，你就只能看到这个切面，但是呢，我们可以在输数值，比如我输一个三米，大家看到我就只能抛些三米的范围了。那如果这个取消呢，只要是切面之下的我们都可以看见，所以我们可以通过这个切割深度，非常方便的控制我们抛面的范围。 那么除了这个之外呢，还有个就是物件的控制，之前我们使用它的时候不是可以选择物件吗？那如果你之前没有选择物件，我们也可以在这个地方非常方便的进行调整。 那比如说我不想看某个东西被抛切，那我可以在这呢选择排除。然后呢，我可以点一下物件，比如说我想这个柱子不被抛切，那我点一下这个柱子，大家会发现他就没有被抛切呢，这有什么用呢？我举个典型例子啊， 像我们一般做设计的时候，我们肯定有一些周边环境对吧？好，那比如说呢，咱们有这样一个场地啊，然后外面会有一些周边的房子，我们可以随便画几 好，然后呢我们可以把他们设置一个图层，我们新建一个图层，然后呢把它都放进去。 好，那我们做抛面的时候，通常我的主体建筑，或者说你的方案，我们是需要被抛弃的，对吧？但是这些周边的环境呢，可能是不需要被抛弃的。那么现在我们就可以利用他非常方便的进行设置了。 比如说我们在这我们先画一个普通的抛切面，然后呢把它移到一个对应的高度。好，那如果我不想抛弃我们周边环境，大家可以在这呢选择我们的抛面，然后呢点一下我们的属性，然后呢我们可以选择排除，然后大家可以通过点击啊进行筛选，比如说我不想要这几个， 确定一下，他会发现他们就没有被抛弃了。然后这样通过点击呢，其实有点麻烦啊，因为有的时候这些周边建筑可能非常多，那这个时候我们就可以通过图层进行设置了，选择抛面，然后呢我们可以选择排除，然后这个时候大家不要 点物件，我们可以点图层，点完图层之后呢，我们可以直接找到我们这些周边建筑所对应的图层，然后确定一下，他会发现他就可以批量进行排除了。所以这个排除和选择的功能呢，还是蛮好用的。 当然这样做完再排除呢，其实还是有些慢的，所以最好呢大家可以使用我们一开始说的用这个新的抛切功能，点一下抛切，只选择你想要抛切的物体，确定一下，然后在这呢我们的方向就可以用我一个工作平面方向。然后呢我们可以用 ctrl 键控制一下高度， 确定一下，大家看到这样就可以很方便的只抛切我们小抛的物体。那么除了这个之外呢，还有一个我觉得蛮好用的功能，就是实时的抛面运的，比如说我们在这不是抛切了一个面吗？ 那大家可以点一下这个指令叫做生成抛弃面，我们可以选择我们的抛面确定一下。然后在这呢我们可以放一张图，大家看到他实上就是我们当前这个抛面图， 那么这个泡面图呢，它是可以实时预览的，就比如说我在这，我把这个泡面改变一下高度，大家能看到它是实时调整的， 所以你可以很方便的获得不同层高的泡面效果。当然客观来说，它这个泡面做的效果呢，还是稍微有些差的，特别是跟 va 相比， 如果我们使用 va 做的泡面呢，它质量会比我们砖头发更好一些。当然这个随着后面砖头发的版本更新，肯定会变得更好。所以当前大家如果觉得这个质量不够好的话，我们还是可以装一个 va 进行设置的。大家如果觉得 ok 的话呢，我们也可以直接使用砖头发的泡面， 他让大家稍微注意一下，让他泡面他有个特性，就他直接做出来。这个东西也是选择不了的，他是一个默认锁定的图层，所以大家需要把这个图层解锁一下，这样你才可以对他进行编辑和调整。所以说用他做一个基本型，用于后续的编辑我觉得还是足够的。所以这也是一个比较好的功能更新，要不想要的话呢， 可以直接把它删除一下。好，我们把这个图层啊直接删除 好，那么这就是一个泡面的事实更新。然后另外一个比较大的感性呢，就是对于泡面填充的设置会变得更加方便。那在这呢我打开一个工作 reno 进行演示，比如说我们在这呢随便画几个墙体。好，那画完之后呢，我们在这添加泡面。 好，然后弄完之后呢，我们可以在这选择我们的物体，对它进行属性的设置，点一下属性，然后呢往旁边拽一下， ok， 找完之后呢，我们可以在这对于我们的抛明样式进行调整。在这我们假设选一个自定义，然后呢你可以选择我们的填充，比如这个我们给他一个实际的填充，点一下， ok， 他会发现他要变成这样一个实体填充效果的。那如果我想换一个，在这呢，我们再选择我们的自定义，然后呢，我们可以选择调 整出这样一个排线的填充，确定一下，大家看到我们就有这个排线了，并且呢在这里面你可以非常方便的控制一下我们的旋转，我们的大小，比如说我们让他变大一点，确定一下，甚至说你的背景颜色呢，也可以调整， 假设我们可以把它的背景设成一个黑色啊，我们把线设成一个白色，然后把背景呢设成一个黑色，然后把这个密度呢设的稍微小一点，确定一下， 我们就有这样一个黑底白线的填充了。所以我完全可以根据我们的材质啊做一个正确填充，这个调整起来会更加的方便。 并且呢大家注意一下，咱们这样一个泡面填充是会直接影响我们最终泡面图效果的。比如现在呢，我想导出一张泡面图，我们可以点一下这个选择生成泡面，点一下我们的泡面，确定一下， 他会发现我们在图纸里面同样是有这样一个填充效果的。所以说我们完全可以在模型中把这些填充都设置好，这样你后面出图呢也会更加的方便。好嘞，那我们这就是对于我们泡面填充的介绍。

大家好，我们来看一下这个建筑图纸，这里的二二四零不是踏步的总长度，而是轴线距离这里的二六零乘以九等于二三四零。 二六零是台阶的宽度，九是台阶的踏步。楼梯的水平，总长度是二三四零幺二零零是他扶手的高度，是一米二。
