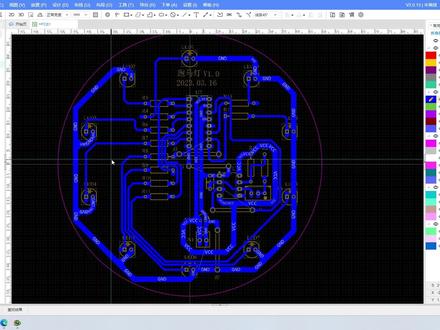

啊,这次我们讲这个设计规则 好,首先设计规则它分呃,我们最常用的有两种,一个是呃导线的,一个就是间安全兼具的, 导线的话上次咱们已经说过,就是说单面板呢,一般是最小的间距是零点三, 大的你可以就是任意跟你版的空间去试,然后默认都是零点四,就是最最小的部分,就是就是导线画一,画一条导线 单面板,这这个粗啊,粗细的话一般就是建议是零点四,最小是零点三单面板,否则 的话再细的话就容易出工艺问题,就容易断线啊,或者你查不到什么问题,知道吧? 所以这个就是设计规则,这个线的话单面板是可以就是最小零点三,然后默认零点四啊,双面板的话,呃,最写默认零点二五四,也有的企业就是, 呃,最小的话就是零点二五,不能再小,再小的话就有些工艺就是说家电类的工艺做不到, 当然手机的话他们还可以更细一点,根据信号处理,但是家电的话,嗯,最通用的就是默认零点二五,这是双面板啊,单面板是零点四设计哦,这都是默认的这个间距,当然如果你想我们 现在铺这个板空间比较大,呃,这个导线我们就设到零点八,粗一点,这样的话就是我们在检查线路网络的时候就就很好了,知道吧? 啊,另外一个设计规则就是安全间距的这个这个规则安全间距规则就是导线,它又分了几种,导线,导线于焊盘, 呃,导线与导线之间的间距,导线与过孔填充区域的这这些间距啊,线条挖槽还有跟板框之间的间距,我们用的 用的最多的就是导线,这个,呃,导线与导线的这个间距是零点四。呃,三面板呢,也可以最窄的地方 可以设到零点三,导线与焊盘的这个间距,呃,焊盘与导线,这个这个也是零点四,最小零点三,这是焊盘与焊盘的间距,也是要要求零点四。另外一个就是我们设计的就是反框,反框你知道是什么意思吧? 板框啊,就这个就是这个圆形,就是这个板框啊,对对边沿处吧,知道吧?嗯,这个边就是这个板框的间距。呃,理论上 我一般的话现在都要要求是最窄。呃,零点八就是导线对着焊盘啊,并且这个导线在立板框对板框 零点八或者是一一的间距,焊盘离这个也要也要设成一,包括这些东西过孔啊,离板框填充区域,嗯,最好是远一点。好吧, 为什么远远远这么远呢?如果你的呃换盘,呃这个网,哦,这个线离板框太近的话,就是特别是分板的时候容易把这些线给折断,板本身有一个形变,他会把它折断啊。 嗯,所以我们这个就是画 pv 版的话,这两个规则一定要一定要先设好。导线呢,导线与导线的间距,导线于焊盘的间距,焊盘与焊盘的间距,另外以边框这些的 之间的间距。画好了设计规则,这个规则用完了之后,那我们画出来的板符不符合设计规则,那我们就进行一个检查, drc 他看的提示出有多少种错误, 对吧?像这种错误那就是我们他违反了规则,这种是违反了规则, 那这种错误就是这种连接性错误,是我们移植的,就是我们用了跳线的这个不再重复了。那像这种错误就是就是导线离板框的距离没有达到这个设计规则, 那怎么办?如果,如果有空间,我们就尽量尽量发到符合这种要求重新画, 那那就把它让它离远一点,对吧?嗯, 画远远一点,这样的话就就是满足这个要求,都可以把它画的再远一点。你像这种间距,你看我们往这拉都拉不动,往这 啊?嗯,这个间距往上拉不动,因为那个往拉了一根啊,这个间距在拉细的拉不动,然后你看我们在设成这个规则之后,呃, 这个设计规则,这个导线,这个导线与导线与导线的间距,我们 吃到零点三的时候啊,这个我们还可以往这拉一点,看懂了没有,对吧?嗯,这你看这个,这个啊还能拉动,对吧?我们设为零点四的时候,这个地方就会报错了, 我们把它设到里面好再去检查的时候就会出现错误 啊,这个就是这个点就提示错误了。啊,看到这个叉号了没有?看到这两个叉号了没有? 嗯,看到了,哎,这样就违反了规则,像这种再再去检查就是那个对的错误,那就是把它拉开就可以了 啊,我们再去检查,哎,这个就就没有,没有像,像部分错误。
