今天呢我来给大家讲解一下最令咱们维修人员头疼的左右开关总成线路的工作原理, 相信很多的朋友哈,在更换这个开关总成的时候呢,由于我们这个线路这个插口不同,或者我们检查这个灯光故障的时候啊,需要把这个线呢挑出来调换线路位置, 很多朋友呢是不是很懵啊,弄半天呢都没弄好,一不小心呢还会烧毁这个线路,他是怎样工作的呢?今天我就通过这个平面图来给大家讲的清清楚楚,明明白白的, 我这个平面图呢,他的线路包括他的颜色啊,都跟这个原车成一比一的模型来讲解。首先呢我们来看哈, 这个是我们的右边喇叭,这个呢是我们的变速开关,这个呢是大灯开关, 左边喇叭开关,转向灯开关,软健康的开关。在这里呢有一个很重要的知识点啊,也就说无论我们的左边开关总成还是右边的开关总成哈都没有负极,这一点呢很重要,只有一条正直, 也就说哈也就是平常咱们所说的正后这条正直线呢来自哪里呀?来自于哈我们呢 电瓶的电压经过咱们这个转换器哈,经过这个转换器转出来的十二伏电源,来到哈我们沿着黄色线来到我们的车头部分哈,来到这里的时候 呢哈我们呢首先就来到我们这一个闪光灯哈,经过我们的闪光器啊出来的线呢,来到咱们这一个转向灯的开关,我们看 灰色线啊,来到这里啊,变成了咱们的公共线,平常我们要右转弯的时候呢,我们打开转向灯, 咱们这个蓝色线呢就是我们的右转向灯线了,我们来看看啊,上到这里哈,上往上走的时候来到这里呢分为两端,那么第一端呢来到我们的仪表啊右转向 标志哈,那么另外的一端呢来到我们的右转向灯来,我们呢右左转向的时候呢,我们哈打向做个紫色线 就是我们的左转向灯了,我们沿着这个橙色线哈,一端呢来到我们的仪表的左转向灯显示啊,那么另外一端呢来到我们的左转向灯,接下来呢我们看看黄色线往上走的时候来到这里了, 那么在这里的时候呢,我们来看看哈正极走向我们这个左边的喇叭开关, 经过这个腊八开关出来的线呢走向啊,我们的腊八,咱们这个腊八呢就可以正常工作了。来我们再来看看的另一端线哈,另一端线呢黄色线看着走向我们的右腊八开关哈, 经过我们这个喇叭之后出现,他又回来回到咱们这一个喇叭了,那么无论呢,我们是按 左拉吧还是按右拉吧,咱们这个拉吧呢都可以工进行工作。我们来看看啊另一端正直线呢,来到我们的大灯开关哈,来,我们打开大灯的时候啊, 这一根黑色线呢来到我们这一个车前的行车灯,那么在这里另一端走下来走向我们的后尾灯的行车灯。 我们再来看看哈,咱们哈大灯开关出来的另一根线呢,走向我们的远近光灯的开关的公共线 出来的这两个呢就是我们的远近光灯了,我们要远光灯还是近光灯呢?我们就可以自由切换了,我们看哈这两个呢就是我们的远近光灯, 我们来看看,来到这里的时候切换一下,给大家看看远近光灯切换,这就是我们左右开关总成线路的工作原理。 我把这个图纸呢放在了最后,喜欢的朋友点赞加收藏记得截图哦。下期呢,我们继续来讲解咱们这个控制器部分的工作原理。关注小师姐,修车不迷路,用车更省钱!
粉丝82.2万获赞584.8万

今天有个网友在抖音上找到我问一下,他说能不能把这个左手开关拆开看一看,跟他们分享一下。 那么我们今天就结合这个话题把这个开关了,结合我的经验跟他分享一下。个人前进,我们讲第一个点,这是刹车开关,这是 黄线跟黑线,通常情况下这种一个黄金线,是吧?就是真正的,我们上个视频讲了吗?这个防水性的话,这是这个地方很关键,给大家看一下,这个里面有一个蓝色的头,那个白色的是一个 防水胶套,它是很柔软的防水胶套,这是一个,这是第一点。第二点的话呢,我们通常情况下有两个专业名词,一个叫假牙, 就是说这个头啊,我们在生产的过程当中,他打这个端子的时候,这里不有铜丝吗?有铜丝的话呢,他只是打到了一部分,或者打的很小一部分, 你有的时候接触,有的时候震动的时候他就不接触,就是会产生假牙,这是第一个,第二个的话呢叫剥皮,剥皮是指这个 在生产过程当中,他这个头部要拨开一部分吗?那么拨的时候他没有掉,或者说他这个打的时候把这个皮打掉了,没有打到铜线,那么就称为剥皮,他会形成一个接没电,没没没信号通过吗? 这是两个,一个是假牙,一个是剥皮,然后再来看一看开关里面呢,就是这是两个军力螺丝吗?我们把它拆开看一看, 这个里面的话呢,要是结构的话,也就是几个几个小开关啊,打开的话呢,这是这个是个铝壳的, 你可能这里这一个汤荒可以回味了吗?这个结构就比较简单了,我们就不研究了啊,研究这个里面,他这里有几个螺丝,把它把它盖住的,我们把它打开看一下 里面的开关就已经 漏出来了,有三个小开关,就等于说是一个大开关,里面有三个小开关,我们结合这个开关里面的这个线色说下功能啊,刚刚说的这个红线,这个这是电子刹车的, 然后呢这两个的话就是说如果对这个窗户不清楚的,可以反推这个地方就是变光,变光的吗?远近光变光吗?就是粉色跟黄色,然后中间的话就是转向灯,这就这有指示吗?转向灯, 嗯,然后呢下面就是喇叭啊,有些功能,有些车的话,有些功能的话,还有一件有一键修复, 比如说这个地方我们没有专门记得的卸色功能啊,这东西应该说对于修车的大神来讲的话,都是也基本基本常识。 要再说另外一个点,就是说大家看到这里面是黑色的吗?就是这个开关的那个汉西点呢,他涂的是黑色的胶,有很多开关上涂的是白色的胶,他的就把那个汉西点给他盖住了,他就让他防水吗?就这个概念,如果说这里面的开 开关里面他是有这个滑道的,他比如有三个滑道,那个开关多动的时候,他就这样接触,或者这样接触他就会转向灯会亮吗?这里面的话这个点的话,他都是一般都是镀锌的接触点,然后如果说有进水的话,他会产生呃氧化、生锈、 发蓝,没有就会产生接触不良。另外的话呢,如果制作工艺粗糙的话就是这个触点了,就这个接头啊, 他那个线导线切的时候有毛刺嘛,他偶尔会容易接触到另外的点上去,我们碰到过这种问题,但是如果,呃对于品控这块把握的很好的一些开关,他这块的话做的很好的。然后呢,这些小开关 如果会产生有像这个吸汗点脱落的话,我们可以自己焊吗?但是开关里面会产生异常的话呢?那么单独去换个开关的话可能有点不好找,要不就开关或者新开关,但没 在维修过程当中,多半都是直接换个开关总成。现在修车来讲的话,就我之前讲过添加文章一大抄,其实修车的话真正只要把核心原因找到之后的话, 很大程度上就是直接换。我是香水狼,如果对我分享的东西感兴趣的话,请点赞关注,谢谢!

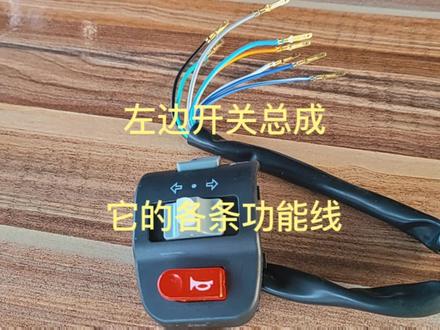

这个就是英馆电动车左边开关总成,他共有八条线,下面详细的介绍他的各条功能线。 大部分的车型都是这样子,灰色线是闪光器线, 淡蓝色线是右转向灯线,这条橙色线是左转向灯线。 这条蓝白相间的线是大灯开关过来的线, 这条蓝色线是大灯远光灯线, 这条白色线是大灯近光灯线。剩下的这两条就是喇叭线,一条是进线,一条是粗线。
