博图仿真和kepseverX6教程

大家好，现在来讲一下如何对博图软件进行仿真，在讲之前呢，首先我们要确认你安装了是否已经安装了博图的仿真软件，我们可以看一下，这里是一个博图十六的安装包。 首先呢我们可以去装 step 七和 vcc 的这个应用文件，去安装好以后，接着呢我们就要装 plc seem， 这个就是仿真的软件，这两个软件装完以后呢，然后我们就用这个授权的 代码去授权一下，那么你整个薄度去已经装好了，这是你进行仿真的一个必须条件。那么下面呢，你装完软件以后，紧接着呢，我们来去教大家怎么去仿真，我们打开项目以后呢，这里有一个飘色的项目和 hmr 的项目啊，首先 的话我们去点到 plc 的项目，这里有一个电脑的按钮，如果说你这个电脑的按钮是灰颜色的，那说明你的仿人器没有装好，那么可以去重新去激活一下，如果说你这里是可以 点动的状态下，我们就说明你的仿真软件已经装好了。点完以后呢，我们可以看到一个面板，面板这里我们不用去选择其他的东西，我们直接点击装载，装载完以后，他这里会提示你启动模块，一个是无动作 可以，另外一个就是启动模块这里我们就是启动模块，让 p l c 打到 run 的状态，如果说你们你点的是无动作是吧，那也没关系，那等一下到 p l c 这里的时候，你再点击点 点一下这里的 run 就可以了，这里的话我们可以去选择启动模块，这样的话 plc 可直接进入 run 模式啊。 plc 的仿真建立完以后，然后我们再点击 tb 九百 comfort 这个 hmi 的文件，然后同样的也去点击这个按钮，首先的话它会进行编译，编译完以后它会出现画面，这里我我们可以看到有一个， 刚才在那瞬间的时候，你们你们有没有看到已连接，已建立画面，如果说有这个的，说明你的仿真已经能够实现了，我们可以去进入画面看一下吧，我们点击启动，这样的话 画面上就能呈现动作了，有有颜色变了，说明你的 p l c 已经连上了。如果说你的 p l c 连不上，它会呈 见什么样的状况了？我也可以给大家演示一下，比如说我们把 p l c 的防尘器关了，我们直接去点触摸屏，对吧？连不上 p l c 的，它会显示连接中断，连接中断，这就是没有连上 p l c 的 一种情况。没有连上 p l c， 那么你可能要去检检查一下你的一个 你的连接有没有正确小图标，哎，设置 p g p c 接口里面去查一下啊。说你 仿真的话，你必须保证你左边的是 s 七 online step 七，右边的话是 step 七 c tcp ip， 如果不是这个的话，你需要改一下啊。首先呢，可以在这选择，这 你选择左边的 plc scene tcp ip 的话，是在下面选择啊。如果，如果说一开始是这样的，这样是不对的，你必须要选择这个 点击确认，确认完以后，紧接着呢，你再去点仿真，如果说你还是不能实现仿真，那说明你的博图软件安装是有问题的，是吧？那这个时候你需要重新安装软件了。最后谢谢大家的观看，我们下次再见。

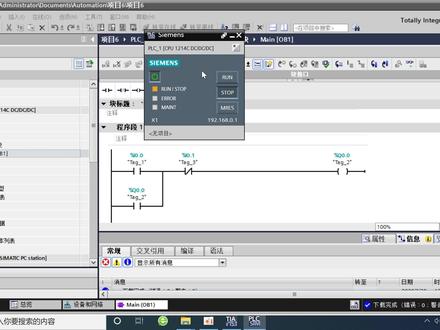

啊，这一节来给大家介绍一下这个拨图软件的这个仿真啊，怎么来使用？呃，仿真的主要是面向于就是我们在 很多朋友就是他有这个，他学习这个编织软件，但是呢他没有这个啊，硬件的票 c 啊，他没有买这个硬件啊， 我们正情况之下呢，我在写这个程序之后，我怎么知道这个程序到底执行有没有达到我的呃希望的这个目的啊，就是我有没有编程，有没有正确啊，那么幸运者呢提供了在下仿真。说这个的话，一般来讲呢，在 就是我们这个仿真的话，大部分的功能都是可以完成的，只有在一些做通讯上面，这个做仿真的话，他是没法完成，那其他的一些逻辑指令基本上都是可以实现的。好，那我们来演 演示一下怎么去做这个仿真，怎么去操作。当编程完之后啊，就说比如我这里写了一个简单的这个启停的这个程序啊，那我们在仿真的话，就是在这边 你可以先点击编译啊，编译之后呢，如果说整个程序没有错误的情况之下啊，那么就可以在这里启动仿真啊，点击这个启动仿真啊，他会说其他的可乐都会 禁用掉啊，那么也就是我们会启动这个仿真就行了，那么在启动之后呢，那么这里边可以看到他这个 pgp 的接口啊，那么就选择第一个就行了， 然后插头呢，可以默认啊，因为是仿真的话，那么他他这个 pgps 下面的这个接口了，默认的都是 pss im 的这个软件。这个的软件呢，这个部分呢是需要安装的啊，如果说没有安装的话，那么就没法去选 这个像，然后呢弄完之后啊，去搜索，就是我要去搜索这个设备啊，跟跟实际的这个漂色的下载是一样的啊，然后点击 对应的这一个 cpu 啊，把它点击下载，那么这个时候呢，可以看到我们就把程序相对下载到了这边的这个控制器当中去啊，要最大的是什么呢？就是我们不能够再直接通过点击桌面上的这个 仿真软件进入进去啊，那么这个时候呢，有可能会就是说这个编程的这个魔法和这个仿真器来进行连接啊，说了尽量的采用这边直接在这个编程界面点击启动仿真的这种方式去进入， 然后我们切换到项目试图当中，那么到项目试图之后 啊，那么现在呢，我们就点击新建啊，就是同样呢，我们要把刚才的硬件的和程序的这些基本信息呢，把它连到这个仿真器当中，说了新建项目就可以了， 点击完新建项目之后呢，他会你看扫描这个相应的接口啊，连接这个啊，包括这个设备的一些主态信息啊，他都会把它导到这个仿真器当中。 好，现在已经连接上了啊，连接上了，那么现在的票是呢是处于 stop 的状态了，我们可以把它打到乱的状状态啊，当然也可以在这边的这个 编程界面当中去点到监控状态的话，也是能够看得见啊，现在呢他的状态是处于这个石头的状态，也可以在这个地方点击这个，其中 cpu 也可以相当于我们的访问器了，就是现场的这个票 啊，也可以在这里呢点击这一个启动啊，把它点击启动，那么这个时候就处于下面这个漂色是处于乱的状态啊，那么可以看到下面的这个程序现在是不通了，是不是因为骑行的这个程序呢？是当我们安利零零闭合为一，是吧？那么这个时候扣零零零为一，然后完成自锁， 当二零零一为一的情况之下，那么扣零零零为零，然后呢这个字数点打开，那么现在整个扣零零停止掉，是不是啊？说这一个最简单的方法呢，就是在这个 sm 表格当中 啊，就去定义刚才所对的这个每一个地址点啊，所对的状态，第一个是爱零点零啊，还有一个是爱零点一啊，我们还要做一个监控，比如说扣零点零，扣零点零啊，这几个比如现在的都是处于零的状态啊，我们先去改一个， 就在这里边去监视和修改这个词就行了，我们可以直接输入一，就代表是当他处于这个 q 的状态啊，就是当他处于一的状态，好，我们把它点为一之后呢，可以看到下面这个扣零点零，实际上现在已经变成一了啊，当他除了在这个上面呢能够看见之外啊，我们也可以在这边呢，能够 单层界面上面也是能够看得见的啊，他的这个状态的，现在扣零零仍然变成一了，然后我再把它变成零啊，变成零，可以看到这里放到这个扣零零仍然是一，是不是这个时候是完成字数的啊？同样呢，我们如果说把按零点一变成一，那么这个数了，下面的这个点就变成零了，扣零点零啊， 好了，我们也可以通过这个了，把它变成零啊，这是一个呃，比较简单的这样一个测试的一个方法，除了这个之外呢，他还提供了一个训练的啊，训练这个这个办法，训练上面呢，你就说比如这 按钮每次都要在这边去点一点零啊，然后再切过去看，是不是说那我们在这里面呢，就是说他可以去去定义一个他的一个，你的一个操作的一个顺序啊？比如说我们这边改一下每一个间隔了，改成 啊，一秒，是哈，就是一千毫秒。还有这里边我们第一个我们案例来临，案例来临，是不是我们先呢把它改为 一，是不是先改为一啊？就是七色的时候，我只要一启动这个了，他就会按年龄就变成一了啊，然后呢我们隔一段时间都在把按年龄变成零，是不是就 就跟正常的按钮的状态一样，是吧？一分钟之后把它变成零，下来是一个按钮，按下去隔一分钟之后松手啊，然后呢再来一个按零点一，然后就是停止了，是不是这个时候我们把时间间隔了调长一点啊？比如说调个五秒钟啊， 然后呢把它变成一，是不是然后再来按零点一啊？把它变成最后变成零啊？这样的话相当于是一个这前面两步是启动，是不是后面两步是停止的啊？然后呢我们在这里边点上这一个状态啊，然后我们可以切过去看啊， 可以看到这个是不是闭合了，然后再变把它变成零。五秒钟之后啊，这个会变成一，是不是然后一秒钟之后呢会切换到零啊？可能是五秒钟啊，刚我们这个时间添加成了五秒啊，现在他现在是一的状态，是不是啊？那么回去看一下 一个时间啊？啊？用的是啊，现在变成了一是吧？变成了一，我们没有把它变成零啊，说这个呢，我们应该是先把它变成一啊，然后再把它变成零，是不是啊？我们再重新 启动一次啊？因为前面部分已经变成一了，这个手啊，前面已经变成一了，需要把它给。呃，重新再切回去就行啊，切回去就行，这是一个训练的一个关系啊，训练关系，比如说我们在 看现在的话，现在可以再启动一次就可以了啊，可以看到是不是啊？等他接通再断开完成自锁，这个时候呢他为一是不是然后他再变成零啊？这样的话一个启停的这个程序呢就 写完了啊？写完了然后来给大家去演示完了，除了这个之外呢，除了这个部类型的书哈，他其实可以仿真下面的啊，这几种数据类型啊，显示的格式都是可以完成的，也就是可以显示具体的这个数值啊。这个呢可以下来自己去试一试啊。

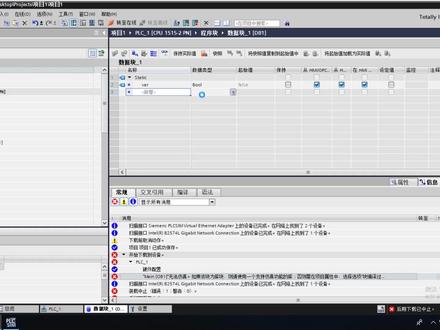

大家使用西门子薄图下载程序到仿真器时，有没有遇到过程序不能下载的情况？软件提示当前无法支持仿真，就像视频中这样。其实这个问题非常简单，首先选中当前工程名称右键属性，在弹出的对话框中选择保护选项卡， 勾选快编译支持仿真选项。我们再下载一次试试，我们可以看到已经能正常下载程序到仿真器里面了。好了，觉得有用可否点赞收藏？谢谢！

现在看一下如何添加新设备，双击选择控制器 cpu， 咱们选一个幺二幺四吧。然后点击确定 这个，这个密码，我们先不点击密码，不设置密码取消。 嗯，然后再创建城市矿，这都是 我们之前创建好的啊，打开它，然后再我们再编辑一个简单的起跑亭吧，这个线圈， 这个先点击那个 prc 变量， 显示所有变量或者默认变变量吧。添加一个， 新增一个 这个，一个，这个应该改成 q， 不是输出点，是 q 点改一下号，零点零， 点击确定 关闭， 这个是启动按钮，这个是停止，直接选他 跟着他。然后呢？我们点击这个啊，启动仿真，启动仿真软件。 嗯，可以了，可以不设置，你迷你吧，下载给你建立。 嗯，编引错误了， 就是这个，之前就是说这个密码可以忽略不计，可以不设置，看来这个是不设置不行，刷新也不行。取消， 我们再再来重新设置一下他的密码， 跟着网络点击他右右击属性右下角，先 看一下这个安全循环防护等级，防护级别，这个不能访问和完全保护密码，我们选择这个完全访问权限，这都可以。 改一下他，看一下可不可以啊，不设置密码，看下可不可以，然后再点击程序框， 再启动返正，点击确定， 开始搜索， 下载 看一下，仍然是显示这个 prc 错误，变异错误， 还还得设置这个密码，不设置密码根本没法使用， 必须设置密码。 点击网络，右击属性 属性，点击那个服务密码，设置 新密码。这个密码是有机关，是有一定难度的啊，需要大小写和数字和特殊符号全部都有， 我们选个简单的吧，一二三四五六，大写 a， b， c， 点击 a 圈， 在一二三四五六，大写 a， 小写 b， c， h， r， 确定 设置的吧，然后我们再打，打开这个程序框，点击启动仿真， 开始搜索 下载，建立连接 看一下，这下只需要输入密码就可以了，还是那个一二三四五六， 大写 a， 小写 b， c， 特殊符号 h， r， 关机，点击确认 a， 稍等啊，输入这个密码啊，一二三四五六，大写 a， 小写 b， c， 特殊符号 四。 好了，装载，点击这个启动模式，启动模块完成。然后呢，我在 点击监控， 好了吧，所以说那个之前我从抖音上看到那个是那个密码，可以忽略不计，看来是不行的，必须设置密码，不设置密码是不能用，无法， 无法，无法使用。我们再来简单的对对它进行一些操作，强制性操作， 找到这个那个那个强监控与强制表 新增 特别慢啊， 有点卡。好了，现在点击浮动，浮动窗口可以拖下拉，实际 操作一下，这个强制没强制，这个二零点零，强制就是一数一， 点击确定 f 标志就是强制标志，然后我们再启动强制 点击式，看一下，打通了吧，这标志就是强制性标志，然后再断开，停止强制。 哎，看一下打开了吧，然后再把二零点，二零零点一断开，这个也应该输一一就是 的意思，然后再点击强制啊，断开了吧。 q， 零点零断开。
