老师，在库加勒里能一键生成施工图纸吗？ 扩加热，快速生成施工图纸，怎么样去操作呢？点击这块图纸清单，选择施工图纸， 左面这块能够快速的生成平面，仕途、墙体定位，平面布置，家居尺寸、地面铺装。然后呢，选择这块，点击下载， 选择药生成的食用图纸， 选择图纸的格式， pdf 选择的样式，选择黑白，点击下载。

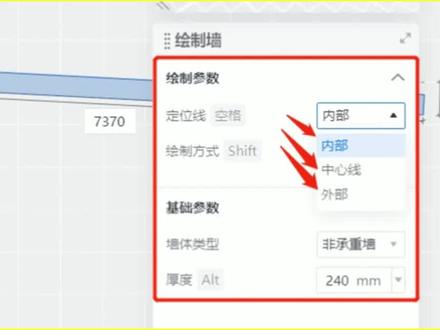

用酷家乐画墙体时，实际生成尺寸和输入尺寸不一样是什么原因？点赞收藏讲给你听！先点击快捷键币绘制墙体，这个时候按空格键可以切换内线画墙、中线画墙、外线画墙 三种不同绘制方式。以两米长，厚度两百四十的墙为例，内线画墙是以墙内线计算，从左侧墙内线到右侧墙内线尺寸刚好为两米。 动线画墙是以墙体的中间点计算，从红色框的左边到右边，相当于左侧、右侧 分别减去一百二十，也就是两千。减去一百二，再减去一百二，内空尺寸为一米七六。再来看外线画墙，以墙体外边缘算尺寸，左右各减两百四十，相当于以外 线画墙时。我们输入的两千中是包含墙体厚度的，所以内空尺寸就为一米五二，懂了不？

接下来讲一下，就是说你在画墙底的时候，那个内线啊，内部，中心线，外部这几个有什么区别？这问题也涉及到，就是说你按尺寸那句话的时候，为什么会出来这个空间尺寸跟你输入的尺寸呢？有差距？好，我们使用画墙工具，对吧？然后这时候我们使用这个定位线为中心线 这里呢？我们是不是两米，然后这边呢？在是两米，然后这边呢？然后根据这边捕捉了围出来，然后围出来，结果就会发现不一样，对吧？然后比原来的尺寸的少了两百四，为什么呢？因为你这边尺寸其实是以这边的中心线那句话，对吧？那 中心线这边是一米到正一米，那等于这笔，呃，实际尺寸呢？还要减去一个墙后，对吧？半个墙后加半个墙后，也就一个墙后，比如两百四，这是这个原因。那我们画的时候是不是就应该选择其他了？对，我们这边应该选择这边的 内部，这时候你再画的时候就是对的，对吧？先再画一个两米，然后再画过来两米，然后这时候就对了。但是有的人可能画出来会发现还是不对，对吧？比方说如果你这么画，你这么画两米，然后像这样两米， 然后这样过来， 然后画出来就发现不对，而且吃掉了两个壁厚，对，两个厚度，呃，两百四，也就四百八嘛，然后加在一起，然后才是两米嘛？吃掉两个壁厚，为什么呢？因为这个东西是要讲究你画的这个顺序的啊，或者说画的这个方位的， 呃，选择类不得的时候呢？你画的时候要按照顺时针方向，像这样顺时针的方向，明白吧？顺时针的方向画过来，这样才是对的，比方说这边还是两米，对吧？这样画出来才是对的。 然后这个逻辑呢，能记住就记住，记不住也没有什么关系啊，为什么呢？因为假如说你画的时候发现有问题，比方说像这样，对吧？画出来两米，然后像这样，这时候不就力是真的吗？所以画出来就是错的嘛，对吧？ 记不住没关系，就是你这手画着错的，那你就换一个方向，对吧？你这手换一个方向，你这样子对吧？这换一个方向，那就对了嘛。所以这东西也不用死记硬背，你能记住这个逻辑，那就最好的记不住了，你发现错误的时候，你换个方向就 ok 了。 然后这关于这个问题具体的解释呢？其实我在给官方的课里面有讲的更加详细一点，而且做的更加用心一点，对吧？啊？甚至甚至还介绍了另外一个记忆方法，大家呢？大家呢？如果想要了解的更加清楚透彻的话，可以去看一下 这个视频，对吧？这个视频呢，直接在官网上面直接搜我的名字就行，然后在这个这个户型基础入门课里面，然后就可以找到， 然后对应的就是这个华强定位线的用法，这一节里面有详细的解释啊，感兴趣想要深入了解的话可以去看一下。 虽然说工具有更多的更新换代了，但是这个逻辑呢，还是以前的逻辑没有变。好，我们下期再见，拜拜。
