一分钟教会你画库加的点位图!首先在行业库中找到水电短,设计进去后,系统是默认隐藏全屋家具的,新手最好在左下角设置中取消隐藏模型。左侧工具栏中有需要的点位和灯具。 温馨提示,想要下载施工图只能用这里面的点位,在放点位的时候,最好从门口依次放置,防止遗漏。在入户门处放个三连开关,这个开关一般适合主卧附近形成双控。 旁边放一个插座,可以给智能语音供电。离地幺三零零餐桌插座可以选择桌面上或者桌面下。餐馆高度九零零,这里的高度和厨房台面上的还是有一些区别,这个离桌面可以低一些,比如离桌面二零零,而厨房最好离台面三零零,因为太低了会被调料瓶或者瓦盆遮挡。还有重要的一个位置,电视插座, 这个是隐藏在电视柜里面的,下面切换到二 d 四角可以看到一共有三个插座,一个网线口,细心的人会发现这里左侧也预留了一个插座,这是根据业主需求特意 添加的,后面就不一,后面的一些插座就不一一演示了,可以根据实际情况进行放置。接下来说一下怎么生成施工图纸,点击施工图纸,找到强劲点位,点击设置同步系统设置立即同步,点击自动标注, 点击下载,勾选强键点位图,弱键点位图,选择格式 cad, 点击下载。如果你能看到最后,说明我做的这些对你还是有用的,希望点赞加关注,你的支持是我一直更新的动力!

家装各房间需要多少开关插座呢?到底多少高度更合适?看完这篇记得收藏哦!我们以一套两房两厅一卫的户型为例, 首先进玄关门口处设置开关,在晚上回家后可免去长距离摸索开关的烦恼。高度推荐为一点三米左右,如果家人较高,可一点四米左右。强电箱的位置一般放在入户门旁, 离地面高度约一点五米以上。弱电箱在安装时要方便走线,建议高度在三十厘米左右。 餐厅中我们也要放置点位,在我们想在家中吃火锅、烤肉需要使用电锅时可以用到呢。所以我们在餐边柜位置放置两个无孔插座,高度最好高于操作台面十到三十厘米。同时冰箱需要的插座,我们推荐高度为三十到一百五十 厘米之间。插座如果在冰箱后,插座建议做内嵌。接下来客厅电视墙位置客厅我们需要使用电视、空调、路由器等非常多电器。 电视墙五孔插座高度推荐四十厘米左右,可以放置三到五个孔位。电视插口及网络插口同样四十厘米左右。如果电视位置较高,可以选择走暗管。 我们在转向客厅沙发处两侧各放置一到二个无孔插座,可以插台灯,亦可以躺在沙发边看手机边充电。推荐高度七十厘米, 我们可以根据三 d 模型检查摆放位置是否合适。接下来阳台处,如果我们需要放置洗衣机与烘干机,可以放置两个无孔插座,插座可以并排,也可以上下叠加, 但是要记得会发热的电器插座要放在电器后的旁边,不能直接放在电器后面,高度为一百一十厘米左右,太高可能会出现洗衣机线不够长的情况。 我们再来到主卧中,主卧我们会用到手机、空调、床头灯等。在卧室两侧、床头柜上方各放置一到二个插座,推荐高度七十到七十五厘米。 另外,随着冬天来临,小伙伴都不想离开温暖的被窝,去关灯吧。所以卧室要放置两个双控开关,一个放置在床头,一个在门口,从此不再为睡前下床关灯而烦恼了呢。 在梳妆台位置可放置两个无孔插座和一个网络接口,高度通常三十厘米左右。次卧与主卧相似,可减少一些。我们继续来到卫生, 卫生间台盆旁放置两个无孔插座,方便使用电吹风等电器。离地高度通常为一点三米。马桶旁也可以在离地三百毫米处放置一个无孔插座, 这样可以支持升级智能马桶。另外要注意吹风机、洗衣机、马桶插座最好都要配有防溅盒,做到防潮防水。再放置开关和浴霸开关同样,一点三米到一点四米,因人而异就可以了。 最后,厨房注意,烟机也要预留点位,烟机插座高度推荐在二米到二点二米之间, 在橱柜下推荐放置多个插座,支持微波炉、电饭锅、电磁炉等,高度通常为一点二米。 tips, 厨房建议使用带开关的安全插座。当点位全部放置 完后,我们就来看看水电图纸吧。水电图纸强弱电,点位中会显示所有点位的图,立即标高,稍作调整即可导出工整的点位图纸。想知道如何制作这样整洁标准的施工图,就请关注主页,马上更新!记住这些点位高度,库加勒绘图就会更简单了,快快动手试一试吧!

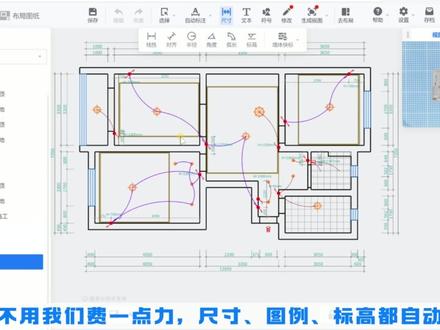

朋友们真的要被库加勒的简单搞笑了,就这个灯控关系我都不用学,上手就会了呀。大家可以看到我这个方案已经把开关、插座、灯具都放好了, 然后我想出一个这样的灯控关系图,看着非常规整,专业是不是?但其实出这样的灯控图三分钟都不到,我们话不多说,点击这个灯控关系, 然后进来我要干嘛呢?我看到这上面有灯帘开关和灯帘灯不知道怎么用,但是先试一试,点灯帘开关后,他这里的提示就跟着我的光标,你甩都甩不掉,生怕你不会,那我们就点一个灯具,哎,点完他就提醒我点开关,那接下来就是连就好了,我就疯狂点,疯狂连。 点完之后我就发现有的这个筒灯需要串联,这个功能就不能满足了,我一抬头就看见了灯连灯这个选项,不知道怎么用,但是试试他怎么提示我就怎么做, 还是那样上手了就会了,串联完再用灯连开关直连就行了,然后把筒灯连到床头的开关上,但是这个连接线我看的有点不舒服,点了一下果然可以移动, 而且还有一个超级人性化的小设计,就是灯线交叉,会有这样的交叉符号,而且是跟随线的移动移动的,这样就不会分不清了。 连完之后,大家有没有觉得这连接线的颜色怎么有红色,有紫色呢?仔细一点就会发现,当灯具连接一个开关时,他就是红色,连接两个或多个开关的时候,他的灯控线就是紫色的。 这两个都体验完,还差一个就是这个自动灯控,我把画面清空,看看他怎么自动,呃,他自己就都连完了,而且竟然大多数都是符合我想法的,有不满意的删了,手动连就行。然后我发现有的开关我没有连,但是不放大我就不会发现,就像这个浴霸 开关被挡住了,我也看不见,那我就看这个界面还有什么功能我没用到,我就看到右边这个灯控设置中的未设置,它里面有一些开关灯具的图标,我单击图标对应的模型就会被蓝框框框住,双击就直接放大到那个模型了,这样我就知道哪些我没设置灯控关系了。 然后下面这个灯控就是我们已经连好灯控关系的点,而且可以把未设置的点位直接拖到这里面来。但是我发现像厨房这个开关明明已经连上灯具了,那为什么还出现在未设置里面呢? 我就发现一个小细节,比如双联开关什么灯具没有连,右上角默认显示数字为二,我每将这个开关添加到一个灯控关系里面,数字就减一,我们将双联开关都连上灯具后,数字就消失了,也就不再未设置中了。至此咱们这个灯控界面就探索完了,那就看看这个灯控图纸还能给我们 什么。果然不用我们费一点力,尺寸图力标高都自动标注,我们还可以对这些进行移动和修改,这不就是设计师出的那种图纸吗?我没有看任何教程,纯摸索就可以画出来,这么简单的灯控关系我都没玩够。关注主页,快看我如何探索回路设计。
