三菱q系列USB怎么上载程序

学完我们的通信，就是我们的 p l c 和我们的电脑的通信词。之后呢，我们来看看 我们之前编制的这些程序，我们怎么下到我们的 plc 里面去，然后我们怎么从我们的 plc 里面把程序读出来？好，我们换一换一条下载线 参口，这个不要，我们要 usb 的下载线。好，插上 usb 的啊， 好，一头我们插到 p l c， 一头我们插到我们的电脑哈， 好，我们已经插上了啊，已经插上了，插上了以后我们就设置我们的通信 连接，之前我们是看不口，我们把它设为 usb 口，点确定，点一下我们的通信测试， ok， 连接成功啊，点确定就可以了。 然后我们程序怎么上下载呢？我们点这个 p l c 写入，就是我们的 程序从我们的电脑下到我们的 p l c 里面去，这个是 p l c 写入， p l c 读取就是把 p l c 里面的数据 包括程序读上来到我们的软件里面来，这个是 plc 读取，我们先写入，我们点 plc 写入 好一点，我们会发现他弹出来那么一个对话框框，对吧？这里面他有读取，有写入，当然我们现在是写入有教验，有教验，就是 对比我们的 p l c。 现在的神运行的程序和我们软件上面的程序有没有不一样。 删除呢？就是删除我们 plc 里面的东西，删除 plc 里面的东西。教练就是我们的 plc 和我们的 软件，他们之间做对比，看看有没有不一样。这是叫页写入呢，就是我们刚刚说的，我们要把我们呃电脑上面的软件里面的梯形图啊，包括数据啊，包括参数啊，我们要下到我们的 p、 l、 c 里面来，然后读取呢，就是把 p、 l、 c 里面的这些数据读上来，给到我们的 软件，给到我们的软件我们先看写入，写入里面都有哪一些东西，我们来看看啊，有 plc 的一个程序数据，就是我们的软啊，我们的程序这是第一个，第二个是我们的参数， 就是我们后面会讲，哎，我们怎么给我们的这个 plc 设定一个参数，控制参数，包括 io 地址等等，这些东西是在参数里面， 包括我们后面如果有学到网络，他有什么网络啊，远程口令啊，开关设置啊等等，这些都是放在参数里面，还有注视我们也可以下，包括我们的舒适数据，我们也可以下到我们的 plc 里面去， 我们用的最多的，大家看到没有，用的最多的，他都给给我们给选出来了，一般是程序加参数，要么就是选选，要么就不要选选程序加参数一点一下就是他会把程序 这部分和塞数这部分的选项给勾上，选选呢，就是全部都下啊，这全部都下，全部取消，点一下全部取消。 我们用的最最最多的就是我们的程序加参数，程序加参数程序就是我们编的这个程序参数是什么参数呢？我们点回工程点一下这个 回到我们的工程导航窗口里面去，我们我们的 plc 里面除了运行的程序之外，我们还有 plc 自己的参数， plc 的参数，我们点开参数，我们可以看到我们有那么多的东西，什么 plc 名称啊，系统设置啊，这里面大家先不用着急，我们后 后面做啊，做编程的时候我们会一步步讲，一步步讲，不要着急啊，不要着急啊，这个就是我们 plc 里面的参数，如果我们参数里面有做了改动，我们就要把它下进到我们的 plc 里面去， 正常情况我们下载呢，都会下程序加参数。好，我们把程序加参数，因为我们里面有注视。嗯， 假如说我们不下注射，我们下程序加三数，我们点直行好不好？好，我们点直行点全部设 ok， 他会弹出来一个对话框，告诉我们已经下载完毕了，我们再执行一次 点，全部是这个时候呢，它默认这里面有个小的技巧，小的技巧 正常我们 p、 l、 c 写入，他写完了，他不会，这个窗口呢，他不会自动关， 我们必须要把这个勾给我们勾上，就是处理结束的时候自动关，关闭窗口， 自动关闭窗口，如果我们不关，我们必须下载完了，我们等他这个都走完到百分之百了以后呢，我们要手动关掉，我们手动关闭啊，我们手动关闭， 自动关闭的话，我们要把这个勾勾上勾，勾上 勾上的话，他下完把那个窗口关掉，然后会弹出来一个已完成的提示，已完成的提示啊，一般情况下周老师还是建议大家把那个勾勾上啊。 好，我们程序就已经下到我们的 cpu 里面去了，皮友车里面去了。 ok， 我们点确定，然后手动关闭我们这个数据操作的这个窗口，手动关闭， 这样我们就已经把这个程序下到我们的 plc 里面来了，下到我们的 plc 里面来了。然后呢，我们可以通过监控， 可以通过监控啊，可以通过监控点开监控，我们就可以看 看得到当前我们 p l c 的个个的一个状态，比如说 x 零是开的， x 一不是通的吗？因为它是常闭性啊，所以这里是通的，对吧？ 其他的通通都是 off 的一个状态，通通都是 off 的状态。我们可以通过监控来看我们的 下载到我们 plc 里面的一个程序运行状态，当然如果我们要改变我们的程序，我们要打入到写入状态下啊，写入状态下， 如果我们的程序在监控的时候我们出现这个，大家看到有个感叹号在这里一闪一闪，对吧？这个感叹 在这里一闪一闪，一闪一闪的意思就是我们 p l c 在，我们 p l c 在什么？在报警状态，看到这个闪，看到这个一闪一闪和我们这个一闪一闪是不是一样的，对吧？他们俩对应，在对应起来， 在监控状态下，我们就可以知道啊，我的朋友谁有错误？哦？有错误啊，所以如果这个监控的情况这里一闪一闪，说明我们的 cpu 是有错误的，那我们要怎么去查看这个错误呢？我们可以点开他，我们可以点开他， 点开它，它就直接弹出来，弹出来这么一个错误，弹出来这么这么一个错误，这个错误是特殊模块安装 异常，有可能是我们之前里面有设定了，比如说我在这个地方设定了一个啊定位模块或者高速技术模块， 然后呢我们参数里面有这个模块，但是我们现在把这个模块换成了输入输出模块，这个时候他找不到我们的智能模块的情况下呢，他就会报警，他就会报警， 双击这个报警，他就会弹出一个帮助啊，这个帮助里面就会告诉你们怎么去解决这个问题啊，解决问题啊，解决问题， 然后呢错误跳转，如果是程序错误的话，我们点错误跳转，他就会跳到我们出错的那个程序里面去 点错误跳转，但是呢由于不是程序的问题，所以呢他就不会跳转啊，不会跳转，这个就是我们的 错。当我们 plc 出现报警的时候，我们第一怎么查看，第二怎么去查找错误，第三怎么根据错误来进行 啊？进行干什么？进行我们的一个啊程序的啊，一个调试，怎么把这个错误 解除掉，解除掉。比如说我现在特殊模块安装异常，实际上就是我们周老师之前有在这里装了一个，装了一个技术模块，然后呢又 给这个技术模块设定了他的模块参数，所以就会出现报警，就会出现报警啊， 我们实际上想把这个警报解除掉非常简单，我们 把一个默认的参数就这个参数里面不设，什么都不设，什么都不设，然后呢把这个参数下载到我们的 plc 里面去，错误就会，就是比如说出现那个什么特殊模块报警的情况下，我们这么整错误就可以去掉了啊。比如说我们 plc 写入， 然后我们把参数和程序下进去，下到我们的 p、 l、 c 里面去，点执行点全部设，然后点确定点 关闭，现在还是依然在报警，我们先打到写入模式下， 这个时候需要我们把 plc 扶位一下，或者我们把 plc 断电上电都可以，我们必须要把 plc 扶位一下，这里是打到扶位状态，打过来就是扶位了啊， 好，复位，复位他就灭掉了，你要达到运行状态，达到启动状态， 这个时候我们就会发现警报已经清除了啊，警报已经清除了，因为我们下载进去的参数是正确的参数，正确的参数，这个就是当我们出现警报的时候，怎么去查看警报，在监控里面 会有一个黄色的一个感叹号在闪或者在诊断，这里我们可以通过系统监视的方式，我们监视我们整一个系统上面到底有一些模块或者是哪一个 cpu 在报警， 如果这个 cpu 再报警，我们就双击 cpu， 他就会弹出来我们 cpu 的一个情况，一个情况这 cpu 的，如果我们是模块报警，我们就双击模块 啊，双击模块模块里面他就会，比如说是智能模块，他这里面就有个错误代码的一个提示啊，错误代码的一个提示，因为我们这个是啊输入模块，所以没有错误代码的说法啊。这个就是我们的 程序下载和我们系统的一个监控，是不是这么来监控呢？啊？系统的监控就这么这么来监控的。然后我们上载一个程序看看啊，我们再打开一个程序吧，我们再打开一个程序。 好，我们新开一个窗口，新开这个窗口我们直接可以把程序我们上载到我们的， 我们在这个软件里面去，现在这个软件什么都没有，对吧？然后我们把刚刚下载进去的程序我们上载上来， 我们点这里，其他的弦是灰的，只有一个 p l c 读取，它是一个可以点动的状态，所以我们点一下 p l c 读取好，我们是 q 的模式，点确定 好，然后呢他会弹出来我们的一个连接目标的设置，我们在这里面呢，我们可以点一下通信测试一下，看看是否连接上，如果连接上他就把我们的程序读出来啊，我们点通信测试一下 连接成功，点确定，然后点确定好，他就会弹出来一个，我们要读取什么数据，我们读取什么数据，比如说我们全部都读，那我们就点选选 好，选选选选，我们这里面有个小问题，就是有可能里面出值 啊，包括什么数据啊？有可能没有，这个时候他会提弹出来一个提示，我们把那个勾掉就行了。比如说我们点执行， 我们要读程序，肯定想啊，我把里面什么毛都给我们读光光出来，什么东西都读光光出来，这是我们的想法，对吧？因为我们不知道之前的人到底往里面设了什么东西，所以我们读程序都是选选的一个状态啊，选选的一个状态，然后我们点 执行好，他就会弹出来，告诉我们软元件数据名为空，意思就是他在我们的这个 p l c 里面并没有设置这个东西，软元件数据他并没有 设置，所以呢我们要把这个东东给他勾掉，勾掉初值有没有我们不知道，我们再点一下执行， 大家注意，实际上大家可以看一下这边它有个容量，如果没有容量的，没有什么多少多少字节的，说明没有，所以我们要把这个勾给勾掉啊，勾给勾掉啊 勾给勾掉，再执行一下，他就会把我们里面的数据给我们，通通都读到我们的 pc 上面来，读到我们的软件里面来，我们点执行 啊，他就会 i guide 读， i guide 读，读完了我们要手动关掉，如果让它自动关，还 是老办法，把这个勾给勾上好点，确定点关闭， 我们的程序就读出来了。在这里要给大家讲一个小问题，有很多同学应该不能叫很多，有一部分同学老是问周老师一个问题，周老师，我按照你的办法都已经把程序读出来了，他也提示成功啊，他就是看不到我们的程序呀， 哎，这个问题一定要注意，读书来了，他不一定把我们的这个程序给显示出来的，我们要先把这个程程序显示显示出来怎么办？ 点程序部件这里，把程序部件这个叉给点开，再把这个程序这里这 个叉给点开，再双击这个我们需要查看的这个程序啊，我们要双击，嗯，这个就是我们刚刚下载到 plc 里面的程序，就 plc 里面的程序就是这些。 然后呢，有些同学又问了，老师，我想把这个 x 三改成 x 四，哎，老是修改不了，老是修改不了，这里又需要注意一下， 我们上载上来的程序默认状态是属于一个读书的状态，就是默认的状态，就是这个状态，就是 p、 l、 c 的一个读取状态，读取状态， 所以我们是修改不了的，我们必须要达到写入模式才能进行修改。这里大家就一定要注意这个问题啊， 就是我们上载程序的时候，他的模式肯定是在读取模式下的，在读取模式下我们是改不了程序的啊，必须要达到写入模式下我们才能对程序进行修改啊，修改 这个就是程序的上载啊，程序的上载，而且我们可以看一看，我们之前下载的时候没下注视，对吧？我们下载的时候没下注视，所以我们现在看注视是没有的。嗯， 这里还是有啊，我们看看所有的注射 啊，那他之前有下过啊，如果没下他肯定是没有的，之前周老师下的时候有下，下去过一次，如果没下他肯定是没有的啊， 所以我们下载的时候我们如果需要保证啊，那个注射 啊，我们就会把它下进去，如果说怕人家说啊，把我们的程序读上来，然后看懂我们的程序，盗取我们的这个知识产权，那么我们下载的时候 可以考虑不用把注视下进去，就是只下程序，只下程序啊， 数啊这个玄机的这个软元进注是我们可以不用下啊，可以不用下，这个就是我们的程序的下载，上载和注意的问题和注意的问题，包括我们， 呃， ppu 出现报警的时候，我们应该怎么处理？常用的一些问题我们应该怎么处理？我们怎么监控看到他的一个警报代码？ 通过诊断里面的系统监视或者 plc 诊断都可以啊，都可以。 这个 g x 无可吐在诊断的功能上要比我们老版本的 g x developer 要强大很多啊，强大很多，这个就是我们的软件上下载和警报的解释和处理啊，和处理。

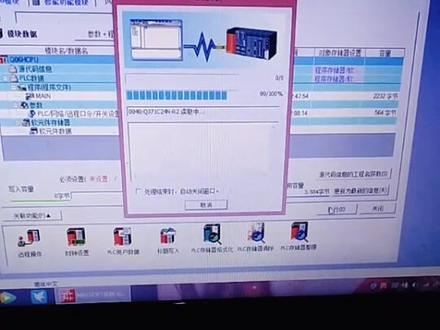

三零 qc 的 prc 读取程序，点击在线，点击读取， 点击 q 模式，点击确定，出现这个菜单栏之后点击通讯测试，通讯成功，点击确定，再点击确定，点击执行舞曲完毕， 点击关闭，再点击关，程序就这样读出来啦。

哈喽，大家好，今天教大家啊，用 q 系列的 prc 啊，如何通过我们这个一探网的网线啊，上传下载程序啊。首先呢，我们在搞之前啊，先在我们电脑右下角有个网络图标这个地方啊，单击鼠标右键啊，点击打开网络和银探贷的设置， 点开以后呢，找到以太网，找到更改试拍器设置选项，打开以后呢，我们找到以太网啊，点击鼠标右键，点击属性，然后找到找到英特曼的。嗯，新版本四 tcp 啊，在这个位置呢，如果是自动获取的话，我们需要把它改一下啊，改成和我们 plc 啊的 ip 地址啊，是同一网段的就可以了啊，比如说一九二点幺六八点三啊， 前面必须要和 plc 一致，后面呢绝对不可以和 plc 一致啊。嗯，那怎么查看我们 plc 的 fd 值是多少呢啊，在这个位置呢，我们先告一段落啊，点击确定，因为这是修改好的啊，好，点击确定，修改以后点确定啊，然后我们可以在啊 q 打开我们的变身软件啊，点击比如新建啊，然后 plc 畸形的话可和你的一致，点击确定啊，点击符 好，我们关闭重新打开。嗯，给大家说一下啊，如何啊， 这个上传下载程序啊，那这我们现在新建的啊，新建完了以后呢，我们需要点击一下我们这个啊工程啊，点击工程以后呢，上面有个参数，点击 prc 参数， 点击票是参数以后，上面有一个内置仪态网端口啊，这个位置 ip 地址你看到吗？一九二点幺六八点三点三九，这个的话要和我们刚才我们电脑的呢 ip 地址呢是一是在通用网段的啊，然后后边数呢，不一样啊，这就可以了啊，比如说后边的数也可以随便改的啊，随便改啊， 但是不能超过二五五。然后弄完以后呢，我们点击检查，点击确定，点击设置结束啊，呃，这个呢，我们设置啊就基本差不多了，然后我们需要再点击，点击目标啊，然后双击他啊， 在这个位置啊，我们选择啊，印证 nice 啊。点开以后呢，我们点击确定啊，再点 plc 啊，然后再点击通，如果是你，你下这个的话啊，嗯，镜头往这里看一下，我们是通过这个哈本然后去连的，所以说呢，我们需要 点那个通过极限器，如果说是你的一胎网的网线口直接连在你的 plc 的情况下呢，你就选这个一胎网端口直接连接啊 啊，这里我们用了这个哈子，然后我们需要点他啊，然后在这个位置，你点开以后呢，他这个这个数啊，是那个，就是啊，默认是没有的，到时候你可以把它设置上啊，设置成你这个飘 c 上你电脑那个数啊，一九二点幺六，八点三点幺零，和你 太网的这个口，这个这个号呢是一样的就可以了啊。那在这里我们再打开给大家看一下啊，他那个设置啊，仪态网更改是必须设置， 然后右键属性，然后新版本四，是吧？三点幺幺 啊，三点幺幺，那我们这个地方呢，是三点幺零啊，这地方其实是无所谓的啊，无所谓的，三点幺零也行，幺幺也行，挤挤都行啊，回网站就可以了啊，然后点击确定 搜索啊，然后这三点幺零出来了，是不是？我们点击确定，然后再点一下这个啊？嗯，然后点击确定，然后点通用测试， 然后已成功。啊，已成功连接，然后点击确定啊，这时候呢就已经通讯完毕了啊，这时候就可以上传下载程序了，比如我们现在 prc 在线。 prc 读取啊，那我们现在没拿没？没，这个 usb 我们没插啊，那我们薅下来，其实我们用这个一插网线啊啊，然后点参数加程序智能，然后点击确定， 然后再等他就可以了啊，现在正在读取中啊，好，读取完成啊，完成以后我们就让他关闭啊，点击确定， 点击关闭。好，现在这呢嘛，就是我们飘 c 内部的程序啊。哎，这个里边教学的还没往里写东西呢啊，学到老铁啊，双击关注，感谢您的支持，谢谢。

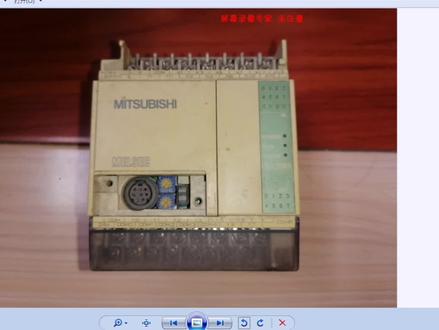

大家好，我们今天讲一下这个三连 f s 系列 p o c 用 usb 下载是如何去设置的啊？就用这种 usb 口。 然后呢我们现在来先选择那个连接目标这里啊，连接目标，连接目标，点开它之后，然后呢点击这个确定通讯，点击，然后在这里 选择，在这里啊选择 usb， 点击确认啊，确认之后呢，我们先点一下这个通讯， 这个好像不清楚，过来一点，然后点击一下这个通讯，通讯测试通讯测试通讯已经连上了，然后这个确定之后，这个一定要记住，这里还有一个确定啊， 这样一个缺点，点击缺点。然后呢我们就可以点击写入开始识别啊，写入之后我们选择程序执行， 那已经写的成功了。然后呢我们我这里再监控一下啊，监控一下，然后我这里写了个简单的程序控制 winny， 然后我们看一下啊，然后把它进行调试一下。 好，这接电器亮了啊，接电器亮了，听到这上面这个接电器亮了。

大家好，我是崔老师，咱们之前给大家讲解过如何利用微轮通的触摸屏间接的去上载咱们 fx 的 prc 的程序。咱们今天呢给大家讲一下如何利用咱们三零的触摸屏，通过 usb 数据线 去访问咱们 fx 的 plc 的程序以及修改啊，在线监视等等，让你的触摸屏去释放掉你的元代的一个编程口。 咱们可以看一下啊，咱们的触摸屏和咱们 fx 三 u 只用了一根这个创口的线，其实呢它是一个四二二的接口啊，一个圆头的， 咱们的触摸屏现在和咱们的 prc 是完全通讯上的，咱们可以看一下监视一下，这个灯的指示是外零，咱们看 plc 也是外零。好了，咱们呢 通过咱们这根数据线咱们看一下啊，一根小方口的数据线，也就是咱们触摸屏的编程口，插上之后咱们看一下啊，这个程序呢我已经上载过了，咱们呢一镜到底，我再上载一次，咱们上传一下啊， 咱们选择然后直行，咱们可以看一下啊，看咱们的 prc 的程序已经开始往回读了点，全部是，咱们可以看一下，此过程当中咱们什么数据线也没有更改，仍然是一根数据线啊，在触摸屏上。 好了，咱们监视一下啊，咱们点监视咱们看一下，当我触摸屏上的开关接通之后，咱们的程序也是同步的啊，咱们可以看一下这个位置。 好了，想学习如何通过触摸屏去访问咱们 fx 三优的程序以及上载下载关注我后台私信我即可。

大家好，我是中大优控的王公，现在跟大家讲一下中大优控的 p 二 c 的 usb 驱动安装。 首先我们要去中达优控的官网的下载中心去获取中达优控 usb 区的安装好，我们还是先减压这个文件夹， 先剪一下软件 点，确定 好解压完成，我们关闭解压软件。在当前目录下已经有一个总打优控 usb 驱动的一面加双击打开， 打开 usb driver 好，这个时候我们就可以看到三个椰克斯目录和两个 usb 的驱动包， 触摸屏的问三二或触摸屏的问，就是是，主要是针对触摸屏的。嗯， 温的是三十二位操作系统和温的是六十四位操作系统。我们今天主要是讲的是 psa 的 usb 启动。安装好，我们双击他 好点，安装 好，这里弹出多少框好，准备正在找到驱动，我们稍等一下 好，他说硬件已安装并可以使用 好，点，确定已经安装成功了，我们关闭它。关闭 好，这个时候我们不知道有没有装载成功，我们怎么做呢？我们点我的电脑，点右键鼠标，右键 点属性， 再到硬件那个选项下设备管理器里面。 好，我们有个点开端口看没有，这里已经装好了，电脑自动给我们分配科目三好，如果这个时候我们不知道是不是这个端口，我们可以断开。 ps， 电源线 好，这端口里面没有科目三了，看没有， 我们再打开电源线。 好，电脑分配是看不 三 好，说明 pizza 的 usb 已经安装成功。好，我们现在就在三菱的 j x 软件里面 来测试一下这个 usb 驱动有没有装成功， 我们双击打开这个杰克斯软件 新建工程， shall affect the cpu。 好，我们还是呃点落地 m 八零幺三，奥特外四， 按下 f 四变变换。好，我们这里有个在线有个传输设置，就是进行片设端口进行设置的。 好，我们默认的装完软件以后呢，他是科目一看这里是科目一，九千九，那我们要怎么怎么样设置这个？刚才跟那个，跟那个设备管理器里面的，就是我的电脑里面的设备管理器里面的像挂起来了， 硬件，谁被管理器 看这个端口里面科目三挂起来了。好，我们点开这个点这个端平， 这里选科目三，这里选 boss 率，选九千六。点确定。 好，我们重新测试一下。好，他说 prec fxescpu 已经连接成功。点下确定。好， 我们点一下确定，这个时候我们这是协助 选程序加参数，点直行点夜市。 好，你看这时候由于 p 二 c 运行中无法写入， p 二 c 停止后再执行，这个时候打开关掉 p 二 c 的运行开关， 点确定，再点直行四。好，他正在写入。 好，他说写入完成，我们点确定， 这个时候我们关闭这个写入对话框。 好，我们把 prc 打到运行状态。 好，这个时候 psa 就有正在运行了，我们点这个是写入模式， 这个是监控模式，我们点一下监控模式。 好， ps 运行，这个是 ps 整个运行的时间，这个代表 ps 正在运行在内存中。好，这个 m 八零幺三是秒时钟，这个输出说明输出正常。 好，今天我跟课就讲到这里，我跟大家小结一下，不用保存。 首先第一步就是从官网上获取 usb 驱动，第二步，减压 usb 软件第三步， 减压后的。呃， usb 软件 三个，嗯， exe 文件， 三个文件夹里面有两个是装， 有两个是装触摸屏的三十二位和六十四位的。呃，操作系统。好，我们今天主要是装点 usb 的安装驱动，装完了以后呢，这个时候我们不知道有没有装成功，那我们怎么办呢？我们点我的电脑， 点属性 点音键，设备管理器， 点开端口就可以看到。呃，我们已经装好的这个厂 电脑，但是每个人的电脑他的文字是分配的，这个端口不一样，我们只需在杰克斯里面设置里面 对应到这个设备管理器里面的端口的。哎，这个 c 七三四零这个端口就可以了。好，今天的课就讲这里，谢谢大家。
