swm6内六角圆柱头螺栓画法

有粉丝问这个六角螺栓怎么画，这个通过零件库会相关的工具调取就可以了，画这个模型只需要几步就搞定了。 点新建，选择一个画图模板，然后选上市基准面，进入草图隐藏基准面， 点多边形，以草图圆点画一个多边形，选中这条边，给水平约束，标注这条边长度三十 点。特征，拉伸深度给个二十二点五，打勾，选这个面，草图以圆点先随便画一个圆， 选中这个边和圆给相切约束，像这样点，特征，拉伸切除深度二十勾，选反侧切 除，使用拔膜，角度四十五度打勾，选择这个面和下面这个面，插入基准面，然后打勾显示出基准面，选中这步拉伸切除点镜像 镜像面，选上一步创建的这个面，打勾。隐藏技能面，选这个底面草图以圆点画一个直径三十的圆点，特征，拉伸 深度给个八十，打勾，点击倒角距离，给个二点六，选这个面，打勾， 选择这一个面，草图点转化实体引用，选这个边，打勾，然后退出草图，选中这部草图，插入螺旋线，高度七十， 逻辑为五像这样参数，然后打勾，插入基准面，选择这一个点，再选择螺旋线，创建一个基准面，打勾，以这一个基准面，草图点直线， 先大概画四条这样的线，差不多都可以选择这个点和这个边给穿透约束，选择这个边和这个点给重合约束， 标注这条线长度一，这两条线角度六十度，这条线长度四。最终像这样退出草图，保持草图，选择点扫描切除路径，选择螺旋线，打勾隐藏螺旋线。下面来看看收尾怎么 大家给老万点个赞，精彩继续！这个地方做法有很多，选择，这一个面草图点转化，实体引用，选择三条边线，然后打勾，按住这两个端点拖出来，像这样， 然后点直线连接这两个端点，点中心线，在这边画一条中心线，像这样都行。 点特征，旋转，切除，打勾，这个收尾就搞定了。大家觉得这个方法好的话，给老万点一下赞， 最后隐藏基准特征，给模型不同的外观看看效果就搞定了，你学会了吗？关注老万主页，有更多精彩内容！

如何一键画出这个螺栓呢？解决方案，新建零件，零件模板选择蓝色模板确定， 点击工具箱的螺栓命令，螺栓大小选择 m 八，螺栓长度选择三十毫米，一键确定后， m 八乘三十的螺栓就画好了。是不是简单的不要不要，左边设计术的特征都画好了，想要这个工具箱，点击下方小黄车就可以了。

像这样的六角螺栓在 sorry works 软件中如何制作呢？执行特征上方的拉伸凸台的命令，选择上市基准面，点击上方的多边形，多边形的参数修改为六，然后点击原点，绘制一个多边形， 执行智能尺寸的命令，将这个多边形的圆修改为四十六。输出草图之后进入到拉伸凸台的界面，拉伸凸台的高度修改为二十五毫米，点击对勾，再次执行上方的拉伸凸台的命令，选择这个面，执行上方的圆的命令。我们绘制一个多边形的外接圆，点击对勾， 退出草图之后进入到拉伸凸台的界面，方向选择反向，然后厚度修改为二十五毫米，取消勾选合并结果，点击对勾，执行上方的圆角命令。选择第一条边线，再选择第二条边线，圆角的参数修改为六毫米，点击 对勾，执行上方的插入的命令，选择特征中的组合的命令，选择第一个实体，再选择第二个实体，点击对勾，完成交集，再点击上方的拉伸凸台的命令，选择这个基准面，执行上方的圆的命令， 将圆的大小修改为三十。退出草图之后进入到拉伸凸台的界面，拉伸凸台的高度修改为七十五毫米， 点击上方的圆角命令。选择倒角，点击这条边线，倒角的距离修改为四毫米，点击对勾，切换到草图选项卡，执行上方的草图绘制的命令，选择这个基准面，点击上方的转换实体引线，选择这条边，点击对勾， 完成转换之后切换到特征选项卡，执行上方的曲线的命令。选择螺旋线，螺旋线的定义方式选择高度和螺距，高度修改为五十毫米，螺距修改为三点五毫米，勾选 反向，其实角度为一百八十度，再勾选逆时针，点击对勾，切换到草图选项卡，执行上方的多边形的命令，选择前视记准面，多边形的参数修改为三毫米，在旁边绘制一个三角形， 选择这条边，然后右击给他一个数值的约束，执行智能尺寸的命令，将这条边的长度修改为三毫米。放大图形之后，我们按住键盘上的 ctrl 键，选择这个终点，再选择这个螺旋线， 将这条直线给他删除掉，然后添加一个穿透的约束，退出草图之后切换到这种选项卡，执行上方的扫描切除的命令，扫描切除的轮廓，选择这个三角形扫描切除的路径，我们选择螺旋线， 点击对勾，在弹出的选项框里面，我们选择所选实体，勾选实体一点击确认， 将多余的螺旋线给他隐藏起来，这样一个六角螺栓就制作完成了。如果有零基础，想细动作学习一下所有的 works 软件的同学，我给大家推荐这套 sw 零基础到精通的视频课程， 课程的内容包含了软件的认识、草图、工具特征工具、零件建模工程图、钣金与焊件、零件装配、曲面建模和运动仿真。一共有一百五十节课程，课程都是高清的视频课程，在手机和电脑上都可以观看学习，随时随地，长期有效。 如果你没有软件的安装包，这里给你赠送 sw 二零二零的安装包和详细的安装教程。课程的定价是三百五十八元，现在我在视频左下角上了五张优惠券，如果你可以抢到优惠券，就可以六十九元报名学习我们的课程，想学习的同学赶紧领取优惠券报名学习起来吧！

有粉丝叫教化一下这个模型，特别是罗牙特征不会做，这个很简单就搞定了。 点新建，选择一个话筒模板，确定，选择前四基准面草图，然后隐藏基准面， 点直线，从圆点开始画线，差不多形状都可以，最终像这样的草图，标注这条线长度四十五，这条线和这条线之间三，标注这条线长度为四，这条线长度一点二，这条线长度六点五， 这条线长度也是一点二，这条线长度零点五，这条线长度为七，这两条线之间为五，这条线和这条线之间一十三。最后像这样 草图，然后点特征，旋转参考轴，选这条线打勾，选择这一个面草图，点多边形，以圆点画一个多边形， 选择这条线，给水平约束点标注，标注这个圆，直径三点七五， 然后点特征，拉伸，切除深度给个三点七五，打勾，点倒角，长度给个零点六，选这条边打勾，再点倒角，长度给个零点八，选这条边打勾， 选择这一个面草图，点转化实体引用，选这条边打勾，退出草图，点曲线，螺旋曲线，选这一个草图逻辑和圈数逻辑给个一点四， 圈数给个九像这样的效果，然后打勾，选择上市基准面草图，点直线，像这样画几条线差不多形状都行，点终点线，以这个终点到上面线终点，画一条线， 选这条线，给数值约束，选这几条线，给对称约束，选这个点和螺旋线给穿透约束， 标注这两条线角度六十度，标注这条线零点二七，这条线长度零点四五。 最后像这样退出草图点扫描，切除轮廓，选这个草图路径，选择螺旋线，打勾螺牙特征就搞定了。隐藏螺旋线，选这一个面草图 点等距实体距离，给个零点一，选这个边线，勾选反向打勾，再点特征拉伸切除，从这里选择等距，给个零点七五点反向 深度，选完全贯穿，勾选反侧切除，然后打勾，选择这一个面草图点中点线，从圆点到上面画一条线，再点中点线，从这个线开始画几条这样的线， 选中这三条线，给对称约束，标注这个点到这条线为零点二，标注这条线长度零点一五，标注这条线和这条线角度九十。最后像这样的草图旋转一下模型，方便观看。点 点特征，拉伸切除方向不对点，反向完全贯穿，打勾，选中这步拉伸切除点圆周正列，参考方向，选这个面个数，给个六十个打勾， 最后隐藏基准特征，给模型一种外观颜色就搞定了。你学会了吗？关注老万主页，有更多精彩内容！

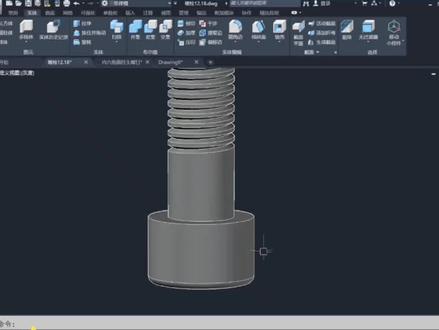

cad 中如何绘制内六角圆柱头螺钉？我们打开六角圆柱头螺钉的平面图，我们可以看到它的螺距为一点五毫米， 牙型角为六十度的等边三角形，它的螺纹长度为三十二，然后我们根据这个平面图我们来绘制这个三维图，我们用文件新建好，我们打开西蓝等轴侧，我们输入 c 空格，输入 十八减为八空格，然后进行拉伸，拉伸的长度为十，然后我们的线环改为灰度， 然后会，然后我在圆柱体上绘制多边形，直接圆心，选择内结圆，圆的半径为四点五七五，然后我们继续拉伸深度为五空格，然后我们求差级 sub， 输入圆柱体空格十六， 进行空格，输入 f， 进行倒角，输入二空格，倒角为零点四空格空格，这样我就打好了，然后我会去挪挪住，输入 c 空格， 直接圆心半径为五空格，然后也我们进行拉伸，输入长度为四十，然后进行倒角 c h a， 然后进行倒角 c h a， 输入 d 倒角第一条约为零点七五空格，继续空格，选择边 空格，然后我们挥制螺纹数 h 一挥至螺纹空格指定圆心直径机为八点五空格顶面顶面直径也为八点五，磨具为一点五，高度为四十。螺丝线已经绘制好了， 绘制，我要绘制这个牙型角为三角形，那我们重新设置图标，我们输入 ucs 空格，指定指定装点 为坐标系的原点，指定切线方向为 x 轴的方向，然后指定歪轴，旋转歪轴，输入九十度空格，这样我们这样我们的 xoy 的平面就直接垂直于这个螺旋线的切线方向， 然后我们，然后我们在 s y 上绘制这个，然后绘制三角形，输入 pol 空格，然后我们在这个面上，在 soy 面上绘制三角形，我们输入 pol 空格， 输入三空格，我们输入半径为零点七五，然后我们进端点移动，移动到这个圆点，然后我们将坐标系返回到上一个坐标系，然后我们移动， 选择螺旋线的中心，然后找到端面的这个圆心，点击，然后我们扫阅，选择三角形，然后空格，选择螺旋线轨迹空格，然后我们移动螺旋线，移动三十二，我们输入三十二空格，然后我们求差级 sub， 峰哥，这样我们的六角圆珠的螺钉就绘制好了，你学会了吗？

像这样的右脚螺栓，我们在说这个握式软件中如何制作呢？切换到草图选项卡，执行多边形的命令，选择的基准面，我们选择上市基准面，在这里我们绘制一个多边形，边数为六， 执行上方的智能尺寸，将圆的大小修改为四十六，按回车确定。任意选择一条边，右击，然后选择水平的约束，约束完成之后，切换到特征选项卡，执行拉伸出台的命令， 拉伸凸台的厚度修改为二十五，点击回车确定，再次执行草图选项卡，选择上方的圆，选择一个基准面之后，我们绘制一个多边形的外接圆，切换到特征选项卡，执行拉伸凸台的命令，拉伸凸台的方向选择反向，厚度修改为二十五毫米，然后取消合并结果。点击对勾， 再次执行圆角的命令，我们将这两个边分别导一个圆角，圆角的半径为六毫米，点击对勾，点击上方的插入，选择特征，选择组合，选择第一个实体，再选择第二个实体，点击对勾，完成一个 着急的操作之后切换到草图命令，执行圆的命令，选择这个基准面，我们任意绘制个大小的圆，执行智能此车的命令，将这个圆的大小修改为三十，按回车确定。再次切换到特征选项卡，执行拉伸凸台的命令，拉伸凸台的厚度修改为七十五，点击上方的对勾， 我们将这个圆珠体的上方进行倒角，选择倒角的命令，选择这个边，倒角的厚度修改为四毫米，点击对勾，要换到草图选项卡，任意执行一个草图命令，选择这个基准面，再次点击上方的转换实体引线，选择外边的这个圆，点击对勾，要换到特征选项卡，执行这里的曲线命令，选择螺旋线， 螺旋线的定义方式选择高度和螺距，高度修改为五十毫米，螺距修改为三点五毫米，勾选反向，其实角度修改为一百八十度，再勾选逆时针，点击对勾，再次切换到草图选项卡，执行多边形的命令，选择的基准面为前四基准面边处修改为三，我们在这里绘制一个三角形，任意选 选择一条边，右击给他一个数值的约束，再次执行智能尺寸的命令，将这个边的大小修改为三。放大这个图形，我们找到这个终点，按住键盘的 ctrl 键选择一下， 再选择这个螺旋线，给他一个穿透的约束，点击对勾，退出草图，之后切换到特征选项卡，执行扫描切除的命令。扫描的草图，我们选择这个三角形扫描的路径，选择这个螺旋线， 点击对勾，弹出这样的一个命令，之后选择下方的所选实体，勾选实体一，然后点击确定，我们将螺旋线隐藏起来，这样一个右脚螺栓就绘制完成了。
