大家好，欢迎大家来到建筑起航这节课呢，我们跟大家介绍圈梁构建的一个绘制，在课程里面呢，我们仍然是以定义绘制的这种方式来和大家讲解圈梁啊。 首先我们看一下图纸里面什么情况下他需要我们来设置这个圈梁，那我们看一下啊，在这个地方他要求什么？当墙高超过四米的时候，我需要在墙体半高的位置，怎么样就设置啊，全沿 沿这个墙全长的地方啊，设置一道水平细梁，这就是满是我们那个圈梁，大家看一下这种三维模型里面的，可能会好理解一点，就是说什么这道墙体超过四米高了，我需要在这个横沿着墙长的这个方向怎么样设置 一道圈梁，那圈梁呢？就是怎么样增加我们墙体的一个稳固性，对吧？那我们这里图纸是这样要求的，但有的图纸里面呢，他可能他没有给这么啊明细，他就要求你参照某某某图集，那这个也是可以的，对吧？我们参照图集去进行一个设置就可以了。 那么在这里大家看到我这个层高怎么样？我这个层高他是三米，对吧？三米没有达到我这个要求，那这里呢，我们是为了跟大家方便来演示啊，方便演示，那像这种层高比较高的地方呢？ 呃，大家就注意一下，像我们这个工程里面呢，他只是在顶层会有这种啊，因为他是斜屋面，对吧？他有这个层高比较高的， 这个墙体层高比较高啊，那么我们这里呢，它是没有的，那么我们假定这里是超过四米， 我们要怎么设置呢？我们要新建一个矩形圈梁啊，当然如果你的圈梁是异形的，那么你根据你图纸的一个情况进行一个输入就可以了，我们看一下我们这里的信息， 我们我们这个梁呢，它的洁面是墙后乘以两百，对吧？那么我们墙体是多少？我们来看一下啊，我们来看一下我们这个墙体 工具里面有一个测量距离， 我们这个墙体呢，他是两百，那这里呢，我们把这个改成两百啊，我们新建了一个圈梁，我们把它改成两百，然后呢我们图纸要求我们的高圈梁的这个高度是多少？也是两百，对吧？也乘两百，然后呢重金是四 c 幺零的啊，四 c 幺零的，那也就是说上部是什么？两根直径幺零的，下部是两根直径幺零的。好，那我们再看一下孤金啊， a 六两百， 估金呢是 a 六两百，我们在这里将估金的信息进行一个输入。 a 六两百啊，信息进行一个输入啊，那我们再看一下有没有其他遗漏的一些信息啊？那像刚才我们已经说过了，如果啊，如果你要 对这个标高进行一个设置，对吧？因为这个地方呢，它是一个 cu 属性，怎么样？你可以事先设置好，或者是绘制完了之后呢，再怎么样再选中进行一个更改，那这样呢，会比较麻烦一点， 对吧？我们的这个圈梁呢，是在建模啊，梁圈梁下面啊，这个界面下面，再看一下图纸的要求啊，在墙体半高的一个位置，对吧？ 因为我们这里呢，它没有到四米，所以我们不能加上墙体的二分之一高，对吧？那我们这里怎么办？我们按照我们三米给它加一个一米的一个位置啊， 我们用层底标高加上一，我们可以用这种相对的标高，也可以用绝对标高啊，就比如说我在这里输入一个三点多少多少，对吧？给他输入一个标高也可以，对吧？ 这个根据大家的一个选择啊，那这里我们选择用层底标高加上一，我们选择用这种相对的标高啊，那我们全部设置好了之后怎么样？我们 点这个构建，然后呢？在绘图区选择啊，选择绘制的一个方式，从左键啊，左键确定啊，左键确定起点，然后呢？ 右键啊再点击一次终点，然后右键确定啊，那么这道梁呢？我就绘制好了，我这道圈梁呢就绘制好了，对吧？大家可以看一下怎么样？他是在我层底这个标高这个地方加上了的，对吧？那么大家看一下这个地方他为什么没有绘制过来？因为我没有绘制，对不对？来大家看一下 绘制到哪里啊？绘制到这个地方了啊？绘制到这个地方，所以呢他没有过来，那我们现在把它重新拉到我们需要的一个位置上面去，来，大家再看一下怎么样他就过来了，对吧？那如果你要对这个颜色进行一个修改，那么可以选中怎么样选？ 选择显示样式里面把颜色进行一个更改就可以了啊？这个根据大家的一个呃习惯就可以了，那像这种呢，我们就按照默认的一个颜色来就可以了。好，那么这个就是我们一个 圈梁的一个绘制。那么还有一些情况是什么呢？就是我们这个混凝土他有这个基座，对不对？就是我混凝土墙体砌筑之前，我要浇筑一些混凝土，浇筑一个两百高的一个混凝土，对吧？那这个时候我们怎么办呢？这个时候我们给他 新建啊，新建，然后呢命名啊，把它改成混凝土啊，混凝土基座， 那这个时候呢要把它命名清楚，因为你方便后续体验，因为你同用的是同一个构件，对吧？你到时候体量呢？不好来提取。好，那么这些信息呢？对照进行一个输入啊，这里我们 我们只是跟大家演示一下怎么样来把这个构件给他绘制上去。好，那么我们来看一下他这里的标高，如果他是从层 做这种基础的话，他是怎么样？他要从呃基础进行绘制了，对吧？从这个层底进行一个绘制。 好，大家看一下我这个层底，这里是有一个的，对吧？那这里大家又又会觉得很奇怪啊？你这个都已经升到下一层去了，对不对？升到下一层去了，那大家看一下他的顶标高，你注意一下这个地方啊，他的顶标高 啊，他的顶标高啊，是层底标高，那很明显是不对的，为什么你这里要加上一个构建本身的一个厚度，对不对？我们看一下我们构建是多少？我们高度是五百，那我这里要加上一个什么？加上零点五啊， 加上零点五，说我这个高度不对啊，我们把它选中啊，选中去加， 那这样大家看一下哈，刚才调整的时候他就上去了，对不对？你是从底标高开始，但是他这里是个顶标高，对不对？你要考虑一下构建本身，他有个长度啊，有个高度，对吧？好，那么这样呢，我们就绘制好了，那么我们看一下我们这个 工程量啊，大家来看一下这个工程量，带大家来看一下这个不同的一个工程量，圈梁。 呃，我这里没有办，没有选中啊，没有选中两个，那么这里呢，我来 给他批量选择一下，我们批量选择什么？选择圈梁和混凝土去做，那这样的我们就方便了，方便可以看一下大家在提亮的时候怎么样就可以提取到了，对吧？ 当你提取到这个工程量的时候怎么样？他是记作啊，那这个呢？是圈梁，大家一定要搞清楚啊，可以用构建去进行一个替代。好，那么我们圈梁的构建呢，就和大家介绍到这里，谢谢大家。

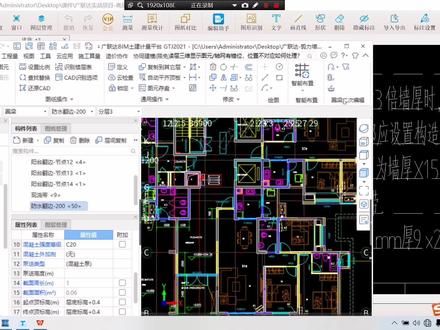

打开右上角了圈量二次编辑里面找一下生成圈量，在圈量里面生成啊，圈量二次编辑里面打开下生成圈量， 打开生成圈量之后呢，看条件了。第一个强劲高大于多少米时，我们刚讲了，我们暂时呢把这个项目呢改为两米，这样的话才能看到效果了，这个项目就该暂时改为两米了，大于两米的时候， 在墙的半层高处设置一个墙体要量。第二种呢？第二种呢就是墙镜高大于多少米适合能量了，每隔多少米设置一道， 什么时候会用到了就看你的项目了。如果你的项目呢写了这个墙体呢，要设置两道妖良，那你就把两道妖良的间距算出来，然后呢就选择第二种情况，那他就可以设置多道妖良了。 第一种情况就只能设置一道，第二种情况就是可以设置两道，三道、四道都可以，就看你的项目情况，这个项目的话就只设置一道，所以选择第一个就行了。第二个什么墙径高大于两倍，墙长在墙半层高处设置这个项目没有这个条件。第三个就不选了， 再下一个什么外墙底一圈设置圈梁，这种情况这个项目没有，有的话你再打勾，没有就不打勾了，看一下最后一个承重墙的顶部生成圈梁了，想想什么时候呢？我们的气体墙才能当做承重墙， 是不是只有砖混结构啊？如果是我们混凝土的线胶项目，是不可能把气体墙当做承重墙的，所以最后一条一般来说只有砖混结构才可能会有啊。好，但这个项目的话都没有，就只有第一条信息了，底下把 圈梁的信息改下了，我们根据图纸来改了，图纸呢，信息这里写了，前面是墙后乘以一百五十了，那么墙后呢？首先量宽，取墙后正确的，但是高度改下高度，把它改成一百五十了，把墙圈梁高度改下一百五十， 前后呢，软件自动判断是对的，我就把高度改向一百五，宽度取向后正确看一下钢筋，钢筋呢是四根 a 十的，那么就是上面两根，下面两根，那么上下钢筋都改成二 a 十，上下钢筋都改向二 a 十， 上下钢筋都改成二 a 十了。估计呢，写的是 a 六点五杠两半，估计改向 a 六点五杠两半， 上下钢筋都是二 a 十，孤筋打向 a 六点五杠两半。一般来说四个重筋都是两只孤，所以孤筋之路知数为二。正确，四个重筋一般都是两只孤啊。 好信息，说完之后呢，底下点下选择楼层的左下角生成方式，点下选择楼层还是要的，选择全楼层，再取消全楼层，首层打勾。 当然呢，你也可以在分成三里面去生成也行啊，我们刚刚没改吗？在分成四里面生成也行，现在在分成三生成的话，可能就和前面的圈两就 看得到，从上往下看只能看到他高的那一层啊，反正无所谓呢，我们这是练习啊，点确定？你自己做项目的话，尽量在分层四里面生成，这样的话和分层三就不会叠在一起了，但是不影响 啊，点关闭，关闭之后呢，这样我们的墙体要量就设置好了，看三维了，他就会自动识别哪个墙是高于两米的净净高， 他就会在高于两米的墙的中间设置一个墙体要量，这个墙体要量就生成好了，墙体要量就生成完成。

大家好，今天说一下结构设计说明中关于圈梁的设置，那八点三条款提到七技强 墙高大于四米时，在墙高中部或者门洞顶设置与柱或者简离墙连接且沿墙通常贯通的钢筋混凝土水平细梁或者圈梁。 那么这句话中有两点需要注意的，首先他设置的条件和墙高大于四米，这个怎么来理解？因为实际工作中有人把墙高理解成了是层高大于四米，这样对不对呢？ 我拿个图片试一下啊。好，这是我换了一个示意图，这是其中的一层啊，这个边高到这个边高，这边是层高，那这个里边呢？ 上面代表板和梁，那么有斜线填充，这个代表是气体墙。那刚才这刚才那句话中提到的说是墙高大于四米，如果理解成层高大于四米，那就是错误的， 应该是指七体墙的镜高大于四米，也就是不包含上面的量高跟板厚，指七体墙的这个 净高，这个高度大于四米时，才设置这个水平细粮或者叫圈梁。 因为实际工作中呀，有些小伙伴就不注意啊，就直接按照层高，只要大于四米的都给设上了全梁，那这样下来一个项目下来的话，量可能会大了好多的。第二点，了解一下当符合条件的时候，他设置的位置，墙高中部或 是门洞处。门洞顶那指的是什么呢？指的是两种，当符合要求的时候，可以在墙的半高处 或者是呢在门的顶部来设置，也就咱们通常说的全梁带过梁。

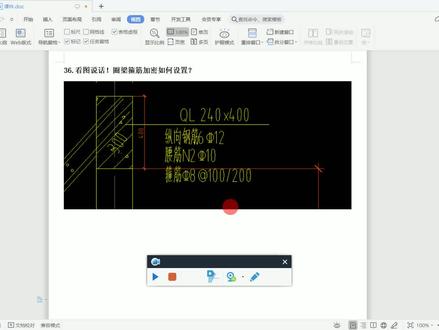

哈喽，大家好，那咱们这家给大家分享的是这个圈梁的这个固金加密，咱们如何去设置啊？呃，咱们先看一下这个圈梁是一个二百四乘四百的这么一个句型，重金呢是六根，呃，十二的 腰筋呢？就是两根十四的，就是侧面侧面钢筋啊，然后固金是原八的加密区一百分加密区二百，那咱们看一下，二百四乘四百的这么一个，减去 二十四乘四百，他的上部金和下部金，实际上咱们在这就可以给他拆开，把重金给他拆开，就是三根十二和三根十二的二三 c 十二，三 c 十二 啊，三点十二，然后估计的话啊，估计的话呢，咱们这是 c 八间距二百， c 八将近二百，然后两只乌也就行了。那咱们再看这个的话，也就是呃，拉筋侧面干净，再输入他侧面干净啊， 这是连两连两个圈量，圈量一样道理一样道理。圈量的话，那咱们看一下，哎，二百四乘四百，二百四乘四百，然后然后是三 c 十二，三 c 十二是吧？ 三十二，三十一，十二是吧？然后估计的话咱们看啊，加密区 c 八，加密区一百，非加密区二百。 哎，你看在这是不能输的，那不能输的话，那咱们就先给他弄上一百，先给，先给他弄上一百，然后两只乌，然后侧面金，侧面金是在钢筋业务 当中，在这个里边啊，右属性当中输入侧面进，侧面进二 c 多少二 c 十， 哎，垃圾，哎，就自动有了，其他的就不用管了，现在问题是个孤金加密区咱们没发动啊，他现在默认的就是二百，要不然你就是一百，你没法设置，但是在这好，咱们出来了一个东西啊，大家要看好了啊，在这有个计算设置， 计算设置当中啊，计算设置当中啊，计算设置当中，在底下有个气体结构，在这有一个圈梁，圈梁正好 出现了二十八，二十九这两项，大家好好看看，二十八就是圈梁靠近构造注的这个加密范围，也可以设置成 五百也好，剩一米也好，一般情况下咱们就是他的重金，也就是说圈梁的重金和他的主金进行搭接的这段范围，他们才进行加密的，这是他的一个加密的范围， 然后一般就是五百或者四百，那这种下，那他的加密间距呢？就是一百，哎，也就行了，你就加密区在这样去设置， 非加密区在布置的时候去设置，哎，在定义的时候去设置，因为你在定义的时候，你输入成那种一百斜杠二百个输入不上，所以说只能用这个 功能去操作下，在这也就是在这个气体结构当中，在这个位置去操作下，明白吗？哎啊，大家好好回去好好试一下啊，这个以后再碰到这个问题就知道怎么应用应用了啊。 ok， 那么这一家就给大家分享到这。

造价宝典问题及系列普奸预算偏基础粮、基础连粮、地矿粮、基础联系粮如何区别？上次我们说到什么事？基础粮和基础联系粮及粮者的区别。 今天我们给大家介绍什么是基础连梁和地矿梁。基础连梁是指连接独立基础、条形基础或装机成材的梁。此类梁不承重或仅承受底层隔墙填充墙 量下不承受低级返利的作用量。底标高高于两端基础的底标高，处于类似悬空的状态。 d 矿梁是基础层的框架梁是框架梁，只不过楼层是基础层的框架梁，与基础梁的受力恰好相反。基础连梁梁编号 jll b 矿梁梁编号 dkl 是零三。 gp 法规则的十一计规则，统一把这两种粮合并为基础联系粮中标注代号为 jll。 基础联系粮助写方式及内容，除编号按照一一 g 一零一杠三第五十页表 7 1 1 规定外， 其余居按照一一之一零一杠一。在广联打软件中，十一季规则下两类别中选择基础联系梁类型。我们再来看下基础联系梁与地圈梁、城台梁的区别。地圈梁一般用于专混气体结构中， 其主要作用减少气体基础不均匀沉降和沉降差。另外一个作用是当气体基础埋身过大时，接近地面的圈梁可以作为手层计算高度的起算点。圈梁不起承重作用，对气体有约束作用，有利于抗战。 其结面配金有构造确定。总之，地圈梁是在基础气体上的圈梁。简单来说，只要是在气体上，不是悬空的勾案圈梁计算成台梁是装机成台中的一种。成台梁与成台受力原理相同，是狭长成台或成条形成台 是把上面的利均匀的传递给装基础，其端部构造也与成台相同。最后做下总结，一般来说， 低下层包括基础层，会涉及到基础梁、基础连梁、零三规范地矿梁、零三规范 基础联系梁、十一规范城台梁、十一规范地上层会涉及到连梁、楼层框架梁、屋面框架梁、非框架梁、井字梁、矿之梁。 03 规范与 11 规范相同。 更多干货详见一间房造价宝典问题及系列千结问题不断更新，敬请关注，获取更多资料可私信我呦！
