ug压簧如何画收尾

大家看屏幕啊，咱们看一下这个零件就是花件轴啊，好打开，哎， 好随便吧啊，打开 方式，照片看到这个零件没有，这个零件就是一个轴上系花箭，然后在这里啊，是一个收尾，看到没有？他到这圆弧收尾， 咱们看下这个图纸啊，看屏幕看见这个图没有？这个这块啊，这个花镊呢，好看， 看屏幕啊，这个花箭轴，他的外径是费一百二十五啊，标的不是很轻。内径是多大呀？ 他里边是多多大啊？费一百一十二一，一百二十五减一百一十二，单边是十三除以二六点五毫米是吧？这个花间，这个槽，这里啊，再看这里啊，这段 长度是一百二，这段长度多呀，是无视啊，他到这有一个圆弧收尾，看圆弧也到这收尾，但圆弧大小没有标，收尾的话不需要做的很紧绷。好，图形 是这样的，看到没有，他建的就是西周啊，看到了，零件没有，大概造型看到没有？就这个样子啊， 看见没？这就叫画建轴啊，主上稀有槽到这是不是一个来个收尾啊，好，咱们保存一下啊，咱们，咱们现在就画这个图， 好文件，新件，咱们随便起个名字，零一。好确定 加深啊，咱们画到左视图上， viv 平面点草图，选择 viv 平面，自动判 好，先画花键的什么呀？横截面看到没有，抛开之后。外径是一百二十五，内径多少啊？一百一十二，他总共有几个键，查查 几个键，四个是吧，看凸起来的有十个键是吧？这段长度是一百二，这段长度多少啊？五十二，好，咱们画画圆外径是多少啊？一百二十 十五，内镜里幺幺二同心的对吧？好，大家看图纸啊，图 图纸的话，花箭这里是四乘以十八就有十个花箭，每个花箭的宽度是多少啊？十八宽，看到没有啊？宽度是十八好的， 画直线啊，画水平线，嗯，往这里边点偏置，选择他 偏置十八的一百二十九是吧，对称偏置是吧。好，咱们点修剪，多余的剪掉啊，好，转化一餐 参考是不是这个十八这一块要保留的是不是。好，完了，草图啊，完了，草图不对啊，咱们选中他，然后啊点阵列，阵列曲线在草图里边圆形旋转点点，这里 四个结局就要多少度，三十六度啊，好，确定好，完了，洒头首先拉大的外缘拉伸过滤器啊，曲线过滤器，单条线选择最大外形。一百二加一百五 多少看这里啊，这是一百二，看到没有啊，这多少？五十啊，不是很清，我给大家说一下。嗯， 大家注意啊，这个图纸在现场的工厂图啊，有的不是很清， 不是很轻，要及时沟通交流。问啊，你说这个土到底尺寸多少，自己可不能拆墙，你可得问到底确认是多少，不能自己拆墙，要拆错是不是划错，你要拆错道线干错的话都是你的责任， 再说你为啥看不清，你不过去自己想想看看啊。好，咱们一百二加一百五多少？一百七好，应中，大家看啊，他制造 这一段多少啊？一百二是直的，这边是按了咋样？这个收尾，这个圆弧出去一百二好，过滤器啊，改成什么呀？这啥玩意？ 选择区域边界最高点是要保留的是不是？那咱应该点旁边那个对不对？往这边咱只画字头一百二啊，画一百二是不是一百二 是吧？好，不管是球差好硬重，但是图上有个啥呀？有个收尾啊，这个收尾是怎么收尾的？他这个圆弧出来了是吧？啊，这个圆弧出来了， 看啊，下一个就是出现一个关键点，咱们按键盘 w 把动态坐标系调出来，双击远点往这放啊，咱准备放到这个终点， 终点能捕捉到不能，咱准备把坐标系放到这个巢底圆弧中点，是不是捕捉不到啊？捕捉不到，你看只能捕捉元气终点其中了，能捕捉到不？能捕捉不到怎么办呢？圆形管 也铺着不到啊，原点激活啊，你看这不是终点吗？是不是铺着不到？好，这样能铺着到呢？咱们抽取，先抽取点铺头都可以抽取曲线，咱们选择边曲线。看到了抽取曲线，没有选择这个边，然后点 下一个，该干啥了？好，双击这个坐标，现在谁激活了这个 wts 坐标系按键盘 w， 他不出来了吗？是吧？这是个动态坐标系 wc 坐标，双击 圆点激活，这时候咱放到这个中点过来，没有？过来了是吧？咱准备在草字的正中间画一个。什么呀？画一个错 标系啊，好，咱的目标啊，就是让 z 轴过这个圆弧的中点，垂直于谁啊？圆心啊，都过圆心了是吧？咱现在的目标坐标系圆点，放到圆弧的中点， z 轴指向哪啊？指向这个 回转中心，现在是不是回转中心？现在不是的， z 轴指向回转中心，没有没有是吧？现在 z 轴是数字的啊，咱要 z 轴要指向什么呀？回转中心， 看怎么做啊？看一下这个地方，原来没有讲过 x y 是对的啊，就是要调 z 啊，不是主要调 z， 通过调 z 来变化 x y 双击这个坐标系， 现在去激活原点激活，咱们点人吸轴，人吸轴激活没有？激活了，这时候出现一个 wcs 动态适量构造器，咱们点什么呀？点适量构造器进来之后啊，咱们的目标是定义哪个轴啊？ 定义人体轴要平行的适量是吧？人体轴不是激活了吗？现在定一个适量，也就是要定义人体轴要平行的适量， 咱们选择哪一个呀？选择曲线上的适量或曲线可以做发响斜向，还有复发向。好，选曲线上的适量。曲线适量还选谁啊？还选他胡长百分比是多少？五十， 现在生成了一个黄色的适量，是像茄子和的圆弧是吧？看到这个没有？咱要点备选结这个是咋样？过元心，不过元心，这叫发祥啊。过元心，看到这个没有？现在这个看到没有。 过圆心，不过现在这个方向过不过过，但是咱要什么呀？ z 主要朝上点反向，看见吗？现在失量，咱定义一个过线中点垂直圆弧，这个适量是过圆心。 好，咱先确定人体轴过来没有，是不是过来了，咱刚才定义这个人体轴激活，然后点人体轴的适量构造器 定义一个适量，就是让人体主平行于这个。什么呀？这个适量啊，就是达到这个效果啊。好， 下面呢，咱们会图，就准备在哪会啊？在 xz 平面啊，你看 xz 平面啊，就是这个槽的正中间槽子的中分平面是谁？ 是不是 xz 平面啊？ xc 平面。好，咱们点草图，点草图呀，平面方法还有一种叫创建平面。创建平面咱们选择哪样？咱要选择 zx 平面， zx 平面对应这个都是多呀，我也写， 你看只有字母，我也写，他就是 xcc 平面好点他，然后点上，确定好进来没 进来没有。好，咱俩镜像试图到草图啊，转一下啊，这前面得画到下边是吧？是不画到下 下边就是这这个槽只要出来一个圆弧啊，看这个圆弧怎么出啊。好，咱们换一个圆弧， 是不是刚才那个地方没有看很清，要不咱再重新练一遍？知不知道那是个关键啊。好，把他删了吧，这个坐标系 现在给他弄过来，选中他点右键，将 wcs 设置为极准 csos。 好，放到这里，双击 xos， 把原点拖出来。首先这个点原点激活拖到哪啊？这个线的中点，然后看一下激活哪个轴。 激活人体轴啊，激活呀，都是人体轴，然后再点人体轴，要平行的适量点适量构造器选择曲线上的适量。咱们选择哪条曲线呢？ 还是提取出来这个绿色的线弧长百分比要过哪？过他的终点弧长百分比五十，现在是斜向，咱们再点一下，这是发向，然后箭头是不要朝上，再点反向， 看到没有？这时候点确定，确定一点人气轴会和定义这个适量会咋样？重合是不是重合了？重合没有，重 好了是吧？好，咱们看一下啊，现在你看这个人体轴如果延伸的话，他会过哪过哪？看到没有， 看见没有，是不是过元心任西州？是不是过元心任西州演唱险过元心啊。好，下面呢，暂准备 在 x 中啊，要画一个首尾的一个出道圆弧操图选择创建平面。创建平面，咱们点的是什么呀？ y c 那个 x， 注意啊，这个箭头要指定指哪啊？垂直人眼，现在箭头指向里边了，咱要指向外边剪草图方向点，咋样？点这个箭头啊，双击， 点双击箭头过来，没有看见，没有点双击这个箭头啊，双击这一轴过来，没有让草图的这一轴啊，注意，草图的这一轴垂直于这，垂直于人眼， 超图 x 直向右。好，现在对了，好，确定点右键，这时候要定向一下啊，这时候需要定向，定向的话，咱们看到这个草地吗？草地说他，咱准备这样出去啊，注意啊，你看这是个圆， 看着啊，这个地方是最最低的啊，两侧是最低的啊，好，定向，十多草图这里边有个圆弧要出去啊。好，咱们画圆弧，第一个点点， 注意细节啊，点这个草图坐标的圆点，第二个点的随便定，第三个是圆弧啊，咱们放一下，随便放，好，把这个相切删了，不对啊，咱们 点约束点这个线，点 x 轴，用什么功能相切，要出道的话，要是圆弧光顺出去是吧？好，标注， 标注这个点是在最高外援上，对不对？然后啊，到这个底部是不是六点五到这六点五啊，好，现在 这样。呃，这个圆弧大小，图纸上没有标这个图不重要，这圆弧都是收尾，圆弧叫收尾，知道吧？退到头收尾 咱们大概看一下啊，咱们大概标下，不是很准，图上没有标，这可以给客户沟通一下，加车用户是二十八，看到加车这样收微啊。

给大家分享一下如何画出来左边这个绿色的这种啊，自然收尾的螺纹勾潮，而不是这种啊，这个你看他没有办法自然收尾是吧，看着很别扭。现在我把这个过程去啊，演示一下啊，我把这个先删了吧， 然后把这个去恢复一下啊，切换面，把它挺过来。举例，首先我们先进入草图啊，进入草图相信大家都会啊，画出啊这么一段线啊，另外再画出这么一段线就可以了啊，你看在草图里面啊， 画出一个斜角相拜的线，再画中间一个竖线就可以了啊，现在我量一下这个坐标多少距离啊，选择他，然后这个高度我量一下多少大概啊，随手量一下啊， 要画的和他一样高，连这个点 点的高度是四零。好了，这个时候我们点击插入，找到螺旋线， 然后选择规律曲线啊，这边根据规律曲线，这边选为半径，选择规律曲线，选他他 他就可以了。机械选择他，是不是这个 low 呢？起点我给他输成淋巴着啊，从这里开始到四十这里结尾， 然后点确定，你会发现啊，看到没有，这边的线刚好和他向外的向外扭过来的啊，刚好向外扭过来 就说沿他的趋势是扭过来的啊，就这么一个东西，然后我们在这个线的尾端啊，再画一条啊，这样的线， 你看就 ok 了啊，画一个这样的形状，然后我们再插入找到这个啊，扫绿， 然后我们选择这个封闭的线，中间确定，再确定选择引导线，选他， 这时候我们选择适量方向吧啊，就选他就好了，热度向上，然后点击应用可以了，对吧？刚好把它包裹起来啊？现在我们再进行一个球插， 用这个剪去，这个好，确定好， ctrl 加勾，把这个颜色给他改的不透明， 这时候我们看到看到没有，这个螺纹钩他就是自然收尾的，因为这个螺旋线他并没有沿着，收尾的时候并没有沿这个圆珠面，而是跑出来了。好吧，今天就跟大家分享到这里。

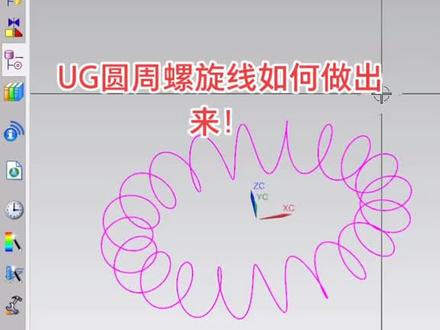

好，今天跟大家分享一下如何画出这样一条螺旋线啊，我们这样投影看像个太阳花一样是吧？反过来看来，他就是一圈的螺旋线，只不过是啊，他这个 是一个圆周形的，而且是首尾相接的，那我们是如何做到呢？好，我先把这个给删除掉。首先你随意画一个圆，然后点 ctrl 加 i， 在类型过滤器这里选择曲线，点击圆弧线，按中间确定，你看他会告诉我这个弧长是多少，选中弧长，点击复制， 然后点击插入曲线螺旋线是吧？然后这边你勾选为延吉线， 他默认了，应该是限制的，你把它改成圈数，比方说我来个十五圈， 这螺锯嘞，怎么办呢？螺锯就把你刚才复制的周长给粘贴进来，然后再除以十五，是吧？反正就在这一个整圈上面啊，在这一整圈上啊，这一整圈上 总周长除以圈数，自然就得出模具了。那我现在选择极限是吧，那就是 预览一下喽，应用就成这样了是吧？一圈螺旋线啊，首尾相接，圈数 周长，要确定周长除以圈数得罗句。好，今天就跟大家分享到这里，添加关注，持续更新。

我们今天讲解一下像这种两端压平，这种两端压紧包括这个削平，包括这里压紧这种弹簧，我们在 carero 中怎么设计？像这个位置和这个位置它的结局并不一样，对不对？ 我今天做下讲解。好，我们这里已经画画出来了，但是这两端好像并没有削平，后面我给你讲一下削平，我们可以先做一个螺旋扫描参考平面，我们点击这个平面摆正一下，画个直线，这个长度我们定义二百， 这个到中中心轴的距离我们定义三十。右键我们这里做个中心线，这里右键指定为旋转轴。 打勾，我们可以打勾，我们画前面这个，我们做十吧，那我们做出来了，但是我们现在的逻辑就是截距值是二十，那我们怎么改呢？就是均匀的让这里变小，就是两端变小，中间变大，就是两端压紧了，我们可以在这里见， 这里我们设置，我们起点位置是二十，那么在添加间距，起点位置我们设置为十，终点位置我们设置为十。现在是不是压紧的状态了？这是压紧弹簧的做法，这是第一种两端压紧的，比如说我们继续添加间距，现在是按值，我刚刚是不是给了他的总长度为二百，按值的话这是一百。 比如说我们在三十的位置，他的逻辑就是在三十的位置，就是起点到三十的位置，他的间距值是十到二十之间的过渡， 你看这里是不是发生了变化，十到二十慢慢变大了，对不对？继续添加间距二十，也就是说三十到一百六或者一百八，那么他的间距值我们设置了为二十，我们继续添加值，设置为十，也就从一百八十五，一百八十五到终点这个位置， 我们设置的兼职值是十，这样两端是不是压紧了？但是看不是很明显，那比如说我们这里等于十五，将这个值等于十，这里还是二十将这个值，比如说等于三十，将这个值高于一百六，这里一百六十五，这样是不是压紧的状态了？这样是不是很明显了，对不对？ 是吧？当然我们这里值并不是很明显，这时候我们就需要什么呀？我们在这里添加个间距值， 移除间距值，我们先把后面做的移除，也就是说三十到三十的位置，我们还是设置为十，添加间距，这里到 三十五，这里为二十，这样是不是逼近了？添加间距值，这里为二十，这里到一百六十，再添加间距十，这里到一百六十五，这样是不是两端压紧的状态？这样是不是明白了？也就是说从起点为止，零就是七点十，零到三十， 他是十，也就是说三十到三十五，他慢慢变化。从十到二十的过度，也就是从三十五的长度到一百六十的长度，他是间距是二十，从一百六十到一百六十五，是二十到十的过度，从一百六十五到终点是为十的间距，差不多就是这样的意思， 好吧，这样能理解吧？我们然后之后把两端削平做一下讲解，两端削平直接拉伸切除就行了，然后拉伸切除，包括这个底面 这个位置，不去修双侧拉伸，这样切出材料，这样就可以了。好吧，我们这个弹簧就设计好了，我先今天先讲解到这里。
