互感器开路有什么后果

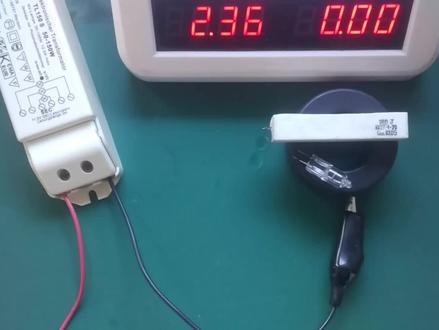

今天我们演示一下电压覆盖器的短路，我们都知道电压覆盖器是不能短路的，那为什么不能短路？我们来演示一下啊，我们现在看一下，我们先搭建一个电压覆盖器啊， 我们这个是可以做电压覆盖器的啊，我们穿一扎做到电压覆盖器啊，为了演示方便啊，我们 你造成的营养小啊，我们要用这个啊，我们用一个限流的措施，我们加一个一二五的电阻进去，穿进去。 好，现在看功率已经上来了，这一扎稍微影响大一点，如果是两扎的话更好一点啊，现在看功率是十瓦，那 们看啊，他如果啊，不管他是多少个老祖啊，他的二次策啊，假如我们二次策就是也就是这么一扎的一个短线啊，如果二次策短路了啊，注意看这个功率， 这是短路看到没有？一百零四吧，一百零四吧就是定下覆杆器，他为啥不能短路？就是因为他短路以后会造成 会造成他的一次次啊，他的电流失控啊，往上增长，一直增长到什么？一直增长到？如果这里面有有限流的措施还好，如果没有限流的，那么可能就会发生很多事故啊，比方说 啊，比方说火灾啊，爆炸啊，或者是其他的一些问题，至少跳闸，那如果能跳闸 没有更好啊。啊？那我们现在看电流覆盖器啊，电流覆盖器为什么不能开路？我们看一下啊，那我们就不是照这样来接了啊， 我不着急啊，我们接个，我们接个负角的灯泡啊，接个负角的灯泡， 这个灯泡大概是二十瓦的。 呃，为了形象吧，我们这里穿两扎，这样才更好一点。 先接上 啊，我们这里是接上这个灯泡了 啊，是没有这个，这个是没有没有碰上的，碰上的话我们刚才看出来，那可能就会就会功率会大一点的啊，我们碰上这个灯现在也是不亮的啊。 那你看啊，作为啊，作为电流覆盖器来说，他是啊，他是不能开路的啊，但是我们这个是开路了， 但我们现在还正常的时候是怎么样啊？正常的时候啊，电流覆盖器的二次次，他是应该是，他是应该短路的，他不能开路的，那么现在看应该是把他短路的。那么先看短路，短路你看这个功率 啊，这功率是正常的，是这个灯的功率啊，基本上这个灯的功率，那么现在作为电流覆盖器来说，比方说他开路了啊，就是我们把这个，把这个东西弄开了啊，然后开路了。开路有什么影响？开路了你看，首先这个灯他就不亮了，这个灯我们的本来是作为正常负责，我们是要亮的 啊，我们的负感器只有正常的把它这边二次色短路的时候，他才能正常的亮，一放开他就不短，他就不亮了。另外还有一个问题是什么？我们这个可能问题不是很大，我们只有一砸，电压不高，正常的电流负感器，一般来说 他的一次次两个只有一炸或者几炸，然后二次次可能搞不好有一百多炸，几百炸都有可能啊。看见这把他的电流倾向到多少呢？就为了两，为了安全的量电流， 他要减小这个的电流啊，所以他需要这么弄，很多炸的情况下，很多炸的情况，如果你开路了 啊，那就是等于是，等于是这个变压器啊，然后这个刺激电压很高的，刺激的杂数很多，有这种情况这个电压就会非常的高，也有可能电压会很高，会击穿一些东西。好了，今天就到这里，再见。

电流互感器为何二次不能开路？电压互感器为何二次不能短路呢？都是用的电磁感应，为什么差距这么大？我们来详细分析一下。我们上一节课已经说了，电流产生磁场强度， 从而磁化铁芯产生磁感应强度，那么根据 e 等于 n 乘以 defi 比底 t 这个公式呢？可能有的朋友不懂啊，大家不需要懂，只需要知道 它磁通的变化力越快，那么单闸呢？感应出来的电视越高，那么乘以二次的闸数就是二次的总电压，那么磁通又等于什么呢？磁通 five 等于 b 乘以 a， c， 也就是等于磁感应长度乘以铁芯的洁面积。我们来捋一下，电流呢，产生了磁场强度，磁场强度产生了磁感应强， 那么磁感应强度呢？乘以 ac， 也就是铁芯的洁面积就是磁通 five， 那么磁通 five 的变化率呢？又决定了二次感应电视，那么我们是不是可以认为电流决定了感应电视这里的电流呢？一定要注意是立磁电流， 那么得到一个结论，电流的大小与变化率直接影响电流互感器二次感应电压的大小。 这里如果电流互感器二次开路的话，他的感应电视等于感应电压，那么二次开路的电压呢？还有二次的砸数 n 有关，那么这里大家要明白一点，如果一闸的电压很小的话，那么你二次再多闸也没有用， 因为零乘任何数都为零吗？那么这里大家思考一个问题，电流互感器在正常的情况下，他的一次电压是多少呢？ 因为大家普遍认为电流互感器二次开路有高压是因为它的杂数多，那么现在我们来分析一下，我们以十千伏为例，左边呢是电压互感器，右边呢是电流互感器，那么电压互感器的变比呢是十比零点一千伏，电流互感器的变比呢是六百比五安， 那么此时电压互感器一次端子 ab 之间的电压为十千伏，那么他的电流呢？首先大家要知道一点，电压互感器的一次闸数呢，有上万闸，且线径非常的细，比如有零点一几的线， 所以他的直流电阻很大，且感抗也很大。那么额定状态下呢，一次电流其实是很小的，只有零点零几安，我们假设为零点零五安吧，那么电流互感器依次测 p 一 p 二 之间的电压是多少呢？千万别说是十千伏，因为它是接在相上的，全部是等电位的， 有的朋友会认为十千伏乘以二次砸数，所以开路电压很高，其实一次的电压非常的低，只有一次绕组的压降，且一次铜牌呢，非常的大，他的内阻很小，所以压降很小，一次电压基本为零。那么一次电流呢？不用说了，额定状态下六百安， 大家一下子就看出了区别电压的只有零点零五安。那么如果电流互感器二次短路呢？我们之前已经讲过了，他会有一个电流，他会产生一个反向磁通，和一次产生的磁通相抵消， 所以呢，正常情况下呢，电流互感器里面的粒磁电流也是很小的，那么二次开路的时候 呢？二次开路呢？没有电流了，那么一次的六百安全部用来例词，那么会发生什么呢？我们来看一下我们换上电流互感器的一次电流波形，他的峰值呢，大约是八百四十八安，也就是六百乘以根号二， 我们假设，这里是假设啊，五安就能让电流互感器饱和，实际上零点零几安就饱和了哦，只是电流太小不好画。那么我们正负五安画个区间，电流在这个区间波动的时候，铁心是不饱和的， 那么我们在对应画一个坐标系，横轴为时间，纵轴为电压，我们画一条粉色的垂线。如图，电流在这个区域波动的时候，铁芯是属于饱和的，那么我们之前已经说了，变化的磁通呢，才会感应出电视它饱和之后基本就 不变了，此时呢，电视基本为零。那么在负五安和五安的时候呢，磁通是变化的，所以会感应出电视它产生的是一个峰值较高的尖峰电压，那么此时呢，磁通的变化速率是很快的， 如图，短短的时间就从复五安到了五安，所以磁通的变化速率很快，单闸产生的电压很高，如果一次电流更大的话，他从不饱和到饱和，变化的速率更快。这里大家可以想一想，因为频率五十赫兹不变，一个周期零点零二秒不变， 那么如图，他的波形是这样子的，那么我用湿波器测了一下电流互感器二次开路的波形和分析的基本一致。那么为什么咱测试的时候却没有测出高压呢？一是咱们测的电流互感器变比呢较小，二是咱测的是有 有效值，他是有高的峰值电压，一个周期中他有一大部分时间是没有电压的，所以有效值不高。还有就是你去测他的时候，他就不是完全开路状态，他肯定形成了回路，虽然二次阻抗很大吧， 那么对于电压互感器，他的一次电流很小，就算是二次开路，他的电流全部用来力磁，力磁电流也很小，不会让铁心饱和。他开路状态呢，产生的是稳定的正弦波，而不是像电流互感器一样的开路电压。 恰恰相反，他二次短路之后呢，会产生很大的短路电流。这个很好理解，就好比你不会把家里二百二十伏的插座短路一样。这一节呢，就到此结束，从下一节开始呢，我们就说一下简单实用的基础知识，感谢大家的点赞与关注。

晚上我们接到某用户电话，告知进线柜二次端子烧毁，我们立即前往现场进行抢修，到现场一看是电流端子起火，检查发现端子螺丝松动，才造成此次事故的发生。 电器行业的朋友都知道，因为电流互感器二次测严禁开路，一旦接线端子接触不良，导致开路二次测会产生极高的高电压，导致端子接触点和导线烧毁，影响电流功率因数表的正常显示电容柜无法投切的问题。 最后进行了全面检查和评估工作。除了烧毁的端子外，我们发现其他端子螺丝也有松动现象。我们更换了烧毁的端子，重新连接了烧毁的档线，并按照标线进行了号码管标记，以方便后续故障排除。整改完成后，用外 用表对地线柜进行上电前的安全检查工作，检查结束后，上电运行电流功率因素表显示正常，恢复日常投用状态。
