电路中控制元件有哪些

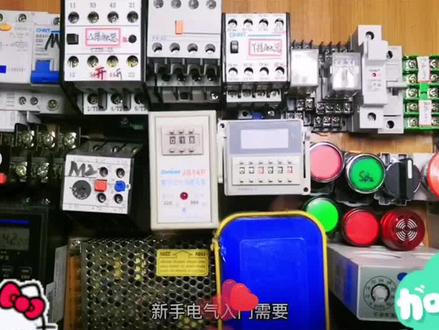

新手电器入门需要先弄清楚电器元件的样子，认清电器元件该熟悉其特点以及使用的方法，才能够逐步的提升。那这期视频讲解一些常见常用的电器元件，提升大家对电器元件的整体认识。 我们看桌面上这些电器元件，是之前我们的课程中所讲到的，利用这期视频的机会，再给大家进行一次集中的梳理好，我们逐一的进行确认。先从这先从这几款电器元件来确认。 这几款是常见的小型断雾器，用在主回路或控制回路中起到通断电路的作用。 这两款是普通的小型断路器，起到过载保护或者是短路跳闸的作用。这个是漏电保护器，除具有普通的断路器作用之外，还具有漏电保护的功能，当出现泄漏电油的时候， 断路器会跳闸，起到保护人员的作用。这是常见的断路器，有一批、两批、三批，有的还有四批的断路器。 我们再继续往下看这个，这个是交流接触器，交流接触器的主要作用是接通主回路来控制油电设备。 线圈有不同的电源等级，我们选择的时候一定要注意线圈的电源等级以及交流接触器的容量。 交流接触器由主触点及辅助触点组成，主触点串接在主回路中接通主回路，辅助触点接在控制回路中起到控制作用。 这个交流接触器是另一种形式的交流物接触器，跟之前讲解的交流接触器的作用是相同的， 只是他的结构形式有所区别。这种交流接触器我们也应该分清线圈的电压等级，之前我们讲解过的这个 q 七所代表的含义， q 代表的是 d i 等级，后边的数字代表的是频率。讲解这款交流接触器的时候，我们讲解了 这个辅助触头组，当交流接触器的辅助触点不够的情况下，我们可以借助辅助触点组来增加他的辅助触点的数量。之前我们的视频也讲解过， 把它卡入这个卡槽就行，这是交流接触器。交流接触器当然还有其他种类的交流接触器，但它的作用原理及结构是基本一致的。 我们大家看一下这三款是中间继电器，我们先看这个，这个是中间继电器，我们称它为交流接触器式 中间继电器，因为他跟这款交流接触器的外形基本一致，他也由线圈跟触点组成，但是中间继电器的触点只有辅助触点，没有主触点。他的 辅助触点的容量有限，一般是串接在控制回路中起控制作用。 我们看一下这两款，这是两款巧型的中间继电器，巧型中间继电器用在 plc 控制回路中的数量较多， 我们在使用的时候一定要分清他的辅助触连组的构成，因为他的辅助触连组比较多，还要分清他的线圈的电源等。 常见的有 dc 二十四伏的，还有二百二十伏的线圈电压等级，它的作用跟之前讲解的这个终结继电器的作用是一致的。 我们带来看一下这两款，这两款是熔断器，它包括熔断器座及熔断器芯，大部分的情况下，我们将其放置在控制回路中，起到短路保护的作用，当出现短路故障， 这里边的熔断气芯会熔断，将控制回路断开 好。这是由熔断气座和熔断气芯组成的熔断气组。这款也一样，只是跟这种情 形式不一样，它的作用是一样。 这个是端子牌，我们以这种形式的端子牌做介绍。端子牌大部分是用在控制柜内连接，柜内接线跟到现场接线进行接线转换用的。 段子台的形式有很多种，但是它的作用基本上就是刚才说的作用，起到过度连接的作用。我们再来看一下这两款， 这两款电器元件叫做行程开关，也叫限位开关，他经常用制，用在王府控制的控制葫芦中，起到限位作用或者是 到位，请指作用。他有常开于常闭的触点，即公共点，当 机械装置碰触这个拐壁的时候，他会接通跟分段里面的触点，从而起到控制电器设备的作用。这两种都是只是所用的场所不一样。 我们再来看一下这个是热继电器，热继电器由主触点及辅助触点组成，它的作用主要是串接，在 主回路中起到过歹保护的作用。这是一个电流的调节盘，可以整定你需要的设定电流，当电流超 过设定电流值的时候，经过一段时间会跳开控制回路，切断设备的运行。这是主触点，这边的是辅助触点，他能够自动复位或者是手动复位，可以进行切换。 这个是另一种形式的热继电器，它的作用跟用法跟这个的热继电器的用法是一致的，只要学会一种，另一种也就学会了。 我们看一下这个，这个是数字式时间继电器，时间继电器又分为两种，一种是得电延时，另一种是断电延时。之前 我们也讲过了，他会按照我们设定的时间延时断开或者是延时闭合，从而 达到我们所需要的控制功能。之前我们讲解的新三角转换控制回路中就用到了时间继电器来控制转换时间。 这款是有两组时间设定，这款我们一般称它为循环控制时间继电器，它实现了有两个时间继电器所实现的功能，能够实现循环控制，比如说停四秒，运转六秒， 六秒之后再停四秒，再运转六秒，进行一个循环的控制。这款之前我们也介绍过， 并进行了实物的接线。 好，下面介绍按钮， 这是两款最基本的按钮，一般我们将它作为启动按钮，这款作为停止按钮。 启动按钮跟停止按钮所用在控制回路的区别主要是我们一般将停止按钮用的是他的长臂触电，这个启动按钮用的用的是他的常开触点，他的作用就是在控制回路中起启动跟停止的作用。 这款是一款简单的选择开关，一般有三个档位，这个控制开关也叫选择开关，我们可以将其 放在控制回路中进行手动与自动的转换。当打到这个位置时，下面的辅助触点接通，中间是触点都不接通，这边是对应的两组辅助触点接通， 通过转换它来实现控制回路的转换。 这款按钮非常特别，我们称它为集体按钮，这个是带有自锁的功能，我们按下他就不会再弹起来。如果我们需要复位，需要跟着这个箭头进行旋转 好才能复位。它的作用跟停止按钮的作用是一致的，但是这个往往用在极频比， 这个停止按钮一个是醒目，另一个是具有自锁的功能，在紧急情况下可以用来停机。这种按钮是自复位式按钮， 不具有自锁的功能。这个是三款指示灯，主要是用于指示作用，故障报警、运行指示、停机指示 都可以用，运行指示灯的颜色代表不同的状态，这一点大家要清楚。另一个是不同电压等级的回路中所应用的指示灯的电压等级也是不同的，大家一定要清楚。这一款 指示灯他带有一个风铃器，当接空的时候，这个灯除会亮红色灯之外，还有一个风铃报警，我们 一般用它来做故障报警用。这个是一个时控开关，我们应该也 见过，他的设定就比较全面，可以设定日期、时间、星期， 能起到精确循环控制的作用。之前有路灯的控制，进时进到极点，定到 星期几的几点几分盖起开灯，然后带到星期几的几点几十关灯，然后重复这个周期工作，这个特点就是控制时间比较精准。 这个之前我们也讲解过了，这是一个浮球液位开关，这个浮球液位开关跟交流结束器进行配， 实现水泵的自动供水、排水两种模式。他有三根接线，之前我们讲过了，不同的接线实现不同的模式，这个在自动排水与供水的系统中利用的还是比较频繁的。我来看一下这款， 这款叫做电动机保护器，它具有过载、堵转、断向不平衡的保护功能，将它放在电动机的主回路中， 当电机运转电流超过我们设定的电流值的时候，他会跳开控制回路，从而起到保护电动机的作用。跟热继电器的作用有点相似， 但是又有区别，这款更灵敏，动作更准确一些。 这个大的是一个开关电源，之前我们在视频中也涉及到也利用过，他是有交流二百二十伏的输入，然后输出稳定的交流二十四伏的 电压，他一般用在控制和入冬，实现电压的转换，为一些控制器提供稳定的支流电压。好了， 本期视频老赵给大家集中讲解了这些常见的电器元件，希望大家可以掌握，做到先认识再利用的目的。
