大家好,欢迎收看本期视频,从本期开始将给大家分享椭圆式波器的使用指南,这款式波器性价比高,是一线服务人员常用的式波器,希望大家都能掌握。 今天先简单讲解下上电操作和屏幕上相关数据的意思。试播器的贷款是七十 s d, 最大采用率是 dsc s, 表示每秒可以进行十一次采样,总共有四个采集通道,可以同时采集思路信号, 使拨器的背面有一个电源插座,其余端口使用较少,有兴趣的可以自己去了解。 轻按电源开关,等待 还是波气开机之间,此事波气受到一些损伤,有两个旋钮已经脱落了。 飞机自检成功后,首先将 spro 按键在屏幕右侧出现一列菜单,找到最后一项默认设置, 点击旁边的按键,试播器将恢复出厂默认设置。这部操作是避免上一个使用者的参数设置影响了本次使用。恢复默认设置后,只有通道,一是打开的, 其余三个通道是关闭的。查看屏幕底部异形数值,只有一通道高亮显示基于灰色, 现在讲解一下屏幕上一些数值代表的意思。此位置的绿颜色额头 表示当前的触发方式,为了破可以通过轻烂路按键在吼猫纹路和 cn 路三种方式中切换。 此位置的二十点零 ns 表示屏幕水平做标准,每一格的时间长度是二十万秒, 可以通过调节此旋钮来设置水平。轴的实际顺时针转动是减小,逆时针转动是增大。 此位置有两行数值,第一行是采样率,第二行是存储深度,这两行数值会随着水平时机的改变而变化。有一个公式,存储深度等于采样率乘以水平时机乘以水平方向的格子。 此位置的梯表是波形的触发位置, 旁边的这行数据表示波形的水平位移。 此位置有三个数值,第一个向上的箭头表示上升沿触发黄色一表示当前触发源是一通道, 后面的零点零零伏是触发电瓶这一列。 c gc 四是打开和关闭采集通道的按钮,打开后只是灯会点亮,如果底下的通道标签是高亮,代表当前选择的就是这个处发员。 大家可以反复切换,仔细观察下下方颜色的变化。
粉丝1104获赞6296

施波器波形不稳定,密室只会让凹吐,那你就 out 了。大家好,这里是安泰维修,我们在利用施波器进行波形测量的时候,经常会遇到信号在施波器上面不断抖动的问题,这其实是施波器的触发电瓶没有找到合适的位置, 今天呢我就来教大家两招解决这一问题。第一种方法呢就是按凹凸赛,可以看到现在波形已经稳定下来了,并且可以从这里看出我们的信号质量是没有问题的。 方法二,调节触发电瓶,除去按凹凸赛次呢,我们也可以直接去挑他的一个触发电瓶,大家可以看到黄线,这里呢就是他的一个触发电瓶,如果我们触发电瓶设置的比较高时,他的信号没有到这个触发电瓶的时候,他就会这样左右抖动,这里呢是我们的触发区域,调节这个 旋钮呢,我们可以把触发电瓶的范围调节到我们信号的电瓶内,那么这个信号呢就和按了奥拓赛词一样,可以稳定的出发。注意如果只有一个探头通道的话,我们要调我们接信号的这个通道, 我现在呢是接着通道二的信号,这里呢我们需要把他的这个出发源给调到通道二,也就是这里 我们把他的这个信号源调节到二通道,如果我们把触发电瓶调节到一的话,那么他还是会继续走动, 所以说我们需要调节到对应通道所接信号的一个电瓶。最后给大家解释一下,为什么我们的触发电瓶设置的有问题,会导致我们的波型走动呢? 主要原因是我们输入输播器的处罚使我们的扫描信号与变色信号同步,从而使我们这个输播器的波形处于一个稳定的状态,如果设置不好的话,就会出现这种抖动的情况。

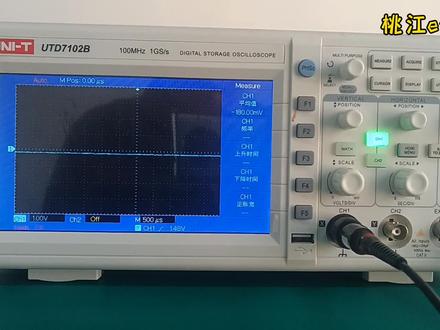

各位老铁大家好,我是一休哥,今天给大家介绍一下我们维修常用的设备自博器。自博器呢他的主要的作业可以呢测电压,测波形,测频率, 他跟我们腕表相比呢,腕表他只能这这个电压的平均值,试播期呢,可以抓储这种瞬间的波形。比如说我们在修笔记本或者是电脑主板掉电的时候啊, 我们要去抓取是哪一路更电没有,然后引起了倒贴掉电,抓取这种瞬间的波形,那外表是没办法做到的,我们可以硬思不起。那我们先了解一下这个思路器 啊,这边这部分是他的显示部分,这边这部分是他的按钮部分。先介绍一下这边显示部分,这边呢可以看得到了有很多这样的风格,一个一个 格子,下面来一个斜棋,斜棋呢就是说就是表示是这个横道后面这个数字一幅,他就代表是这每一格数字方向,他就是一幅的。假如说这个地方写的是两幅,那就表示这每一格代表的就是两幅 斜桥哦,这个斜桥哦就是表示斜桥这个通道他现在是关闭的哦,然后呢,这里写了一个 m 五百微秒,五百秒秒就是说每一个格子这里每一个格子 他水平方向,他的时间就代表的是五百微秒每一格,等于说这里是写的是一毫秒,大家表示这一 一个单元格水平方向的一个单元格,他代表的时间就是一毫秒。这边是他的按键面板,这个上面呢有很多的按键,我们是不是每一个按键都需要了解呢?也不一定啊,因为我们作为 只需要了解他最常用的几个按键就可以了,那等一下我就会一边测图形,然后呢一边讲解这个长按按钮,他的一个作用试播器在使用之前一般是需要校准的, 怎么样校准呢?用我们这个四步七的探头,这边这个夹子,这个夹子呢是接地,这个夹子是接地的,这四步七上面呢有一个校准的,有一个校准的地方,就在这里这边有两个接触的地方,下面这个地方写着一个接地,那就把它把这个夹子夹在这个地上面, 然后呢这边写了一个黄渤,画了一个黄渤符号,这里呢是输出的是三幅一 k 个子的黄渤,我们呢可以把它来 点在这里,然后呢把这个表笔点到这个上面,在这边呢应该会显示出一个三胡 e k 或者 方波,现在为什么没有显示出来呢?现在我把这两个通道都已经关掉了,哦,看到没有?然后呢我可以点这个斜起意,就是就是把通道一打开或者是关闭的话的一个开关,把它按一下,这地方呢就出来了,嗯, 亮起来就表示这个腾道已经打开了,再按一下就表示这个腾道已经关闭了。这里是十二期二的打开腾道开关,因为我十二期二上面没有接信号源,所以十二期二上面呢他是没有播形的,我现在是在十二期一上面呢,接的是一个信号。 嗯,我打开它这个时候呢就可以看到一个标准的三幅 e k 后置的方波,假如说这个方波不标准的话,那这个方波是真的话,那我们呢可以用一个一字的螺丝刀,一字螺丝刀在这个四步七的表笔这个孔里面,然后呢把它 旋转一下,调整一下这个波形,现在呢是一个珊瑚易 k 克制的风波,珊瑚怎么看是珊瑚呢? 这地方呢斜起一起衣服,也就是说每一格数字方向他是衣服,那这里有几个呢?一格,两格,三格,这里有三格,这是表示是三胡,三胡就是这么来的,然后呢一千赫兹就是他的频率是一 k 赫兹,这个频率怎么调出来呢?我们可以按这个按钮, 按这个测流按钮,这里呢就会显示出来了呢十月起义他的平均值,他的平均电压呢是一点三八伏啊,他的平率是一 k 克值。 假如说你的试播器上面没有,那你呢自己也可以拿去调整了,因为我这个是事先我设置好了的,比如说我想要频率显示在这个最上面,这一个电压显示在在这个第二个我可以来自 自己去设定,按一下这边这个按钮,然后呢信号员,因为我这里是斜棋,就在这个地方选择斜棋就可以了。 然后呢你要是测频率还是测电压,我要测频率,那我呢在这个时间内里面呢把这个频率把它给选择到 这里呢,大家可以看到啊,这是平移出来了,是吧?等于说第二项要设置成他的平均电压,那在这个地方呢按一下这边这个按钮,然后呢姓名选择斜旗还是斜旗哦?信号从这里输入, 按下电压内,我要来选择是这个平均电压,在这里面呢去选择这个平均电压,选择一个平均值, ok, 这个地方呢就可以看到了他的频率,然后呢他的平均电压, 其他的参数也是这样去设置啊,设置的方法就是这样子的。然后假如说现在呢大家看完我把表笔一拿开,这个模型呢就没有了,我想让这个模型当表笔拿开之后,我想要这个模型一直维持下去啊,方便观看的话,我们可以按这边这个呢, 这边这个 stop, 这是一个运行停止的一个按钮啊,按一下他,然后呢伸开这个模型呢就可以了,嗯,停留在这个屏上面了,这样按一下 他就没有了。再看一下这两个旋钮,这里斜起一斜起二是这个两个通道,他的开关, 当绿灯亮起的时候啊,这个藤道就打开了,当绿灯关灭掉的时候,这个藤道就关闭了。这边是调整 这个波形数字方向的,那比如说我现在来调这个按钮,可以看到了这个波形在数字方向的位置就发生变化了,下面这个按钮呢是改变这个波形他的数字方向他的一个高度的。 现在是学习是每一格代表衣服,然后呢我把它往这边旋转一下, 现在这个波形呢可以看到十二起义,他是每一格代表两幅,他整个这个波形呢,因为他是三弧的波形,他就只占了一个半,我可以把它移下来一点啊,只占一个半,是一个三幅的步行,这个是改变波形数字方向的一个高度, 这边的两个按钮呢是调整不会这个波形 他水平方向他的一个位置,比如说我现在调这个按钮就可以看到了这个波线在水平方向就会移动了, 下面这个按钮呢是改变这个波形水平方向他的一个宽度,比如说我往现在是每一个小格水平方向是五百微秒,然后呢我往这边调一下 啊,这个呢每一个小格他代表的就是一毫秒了,那弧形呢?就是窄了一半了,是改变他的水平方向他的一个弧形的宽度。 假如说我这个模型调乱了,我可以来按一下这个 ot 键,按一下 ot 键之后,试播器他就会自动设定这个模型,他的传输让这个模型呢一个最合适的比例在这个屏幕上面显示出来,我按下 ot 键他就会自动调整,大家看一下 啊,自动调整 这个步行,这是这个奥特键,这边呢是这边这个呢是出发,比如说 我要抓一个瞬间的波形,要设置好条件之后啊,这个波形达到这个条件他才能够触发四波器,相对于外表来说,他是一个比较复杂一点的设备啊,不可能腌个十分钟就搅完了的。在后续的视频当中我会跟大家分享维修测量当中,我们 怎么样去实验这个试播期,如果大家想了解这个试播期方面更多的知识可以关注我。好的,谢谢大家,我们下期见。

呃,很多客户在使用试播器的时候呢,都是通过这个凹头按键来自动获取到测量信号的,但并不是所有的信号都可以通过这个凹头按键来获取到的,那所以呢,我们就需要通过手动设置的方式把信号调节出来。那今天呢,我就来给大家做一个简单的仪式,我们主要是通过垂直旋钮,水平旋钮 和触发电瓶调节旋钮这三个旋钮来设置仪器的基本参数。那首先呢,我们了解一下信号的基本特性,频率或者周期以及幅度。那今天呢,我们就测试一个一百毫伏十赫兹的方波信号。那第一步,我们先通过水平旋钮来设置这里的水平时机, 这里的水平时机呢,是指水平方向每格所代表的时间。那我们要测试一个频率为十赫兹,周期为一百毫秒的方波呢,要使屏幕上能够完全显示一个周期,那整个屏幕的时间至少要大于一百毫秒,这时我们 可以把这里的水平时机调节成二十毫秒每格,那整个屏幕就是二百四十毫秒,那显示一个周期是没有问题的。那第二步呢,就是通过垂直旋钮设置这里的垂直档位,那这里的垂直档位呢,是指垂直方向每格所代表的幅度是多少? 那我们这时候是测一个一百毫伏的信号,那要是信号能够显示在屏幕范围内呢,那整个屏幕的设置必须要大于一百毫伏,所以我们先通过这个垂直旋钮来把垂直档位设置到五十毫伏或者二十毫伏这个档位,那整个屏幕就是 二十毫伏乘以八等于一百六十毫伏,那么我们显示一个一百毫伏的信号就是没有问题的。第三步我们来设置一下触发电瓶,通过旋转这个旋钮,我们可以看到屏幕上会出现一条橘色的线,那这条线呢就是触发电。 触发电瓶的主要作用呢,就是将波形稳定的显示在屏幕上,那这个触发电瓶呢,是一定要经过我的波形的,才能把波形稳定的触发,那我们都知道这是波形的零点的位置, 我们测量的是一个一百毫伏方方纸的型号,那么波形的零点在这个位置,也就是说这个信号他会距离我零点上下五十毫伏,所以我们的触发电瓶呢,一定不能超过这条线的上下五十毫伏的位置,一定要在这个一百毫伏以内的一个位置,我们才可以触发到我们的型号, 那我们所有的条件都设置完成之后,我们来将信号输出,那这样我们就可以稳定的将信号显示在屏幕上了。 那通过这个设置呢,我们可以测一些常规的信号是没问题的,那如果您测这信号比较复杂,我们还得需要设置特殊的触发条件,选择合适的触发类型来捕获信号。

关于书包器哪些事千万不能做?今天由我来为你进行讲解。一、在使用书包器前,我们的电源电压应限制在二百二十伏正负百分之十的范围内。 为了安全,施波器的机壳必须接地,因检查电源线有无磨损、断裂和裸漏导线,以免引起触电事故。检查电源电压是否与仪器工作电压相符。 第二点,注意使用环境。因避免在强磁场中使用吃播器,因受外界磁场的影响,测出的波形会有重影和造波干扰,甚至使显示的波形失真。 第三,当我们用石波器测量一个信号时,需要确定信号的大小与石波器的档位是否匹配,如背色信号过大,超过石波器档位则可 可能导致试播器通道损坏。第四,在使用试播器直流输入时,您先将试播器进行一个接地, 然后才能方便的测量被测信号的一个直流电压。在采用识播器测量高压电路时,我们需要站在绝缘物上单手操作,不要触及设备和其他接地物体,更不能接触高压测试点。 接探头时,先切断高压测试电路,电源接好后再进行测试。第五,辅助控制 荧光屏显示波形的幅度。通过调节电压衰扁的系数,一定要控制在八格之内,如果超出八格将无法观察,会对石波区的正常工作不利。本期视频到此结束,我们下期再见!


下面给大家介绍一下试播器的应用,首先咱们打开试播器的开关, 这里有两个通道,通道一,通道二,现在呢咱们来首先看这里往下按有一个探针拔下来是个探头,咱们首先要调整一下通道一的精确度, 把这个挂在上面,下面是打底线夹在上面,然后呢这个波纹就出来了,波纹现在咱们看到他这个波纹是不平整的,需要做下调整, 拿一个小一字型的螺丝刀对准通道一线的,这里现在看调整一下, 好,现在咱们看是一个平整的波纹。 然后呢咱们这里这个按钮是调整咱的电压,这个需要看咱们对侧的一个电压值,可以调到一伏、两伏、五伏,看咱一个波形的变动, 上面呢是调整这个波形的高度,这里已经有明显的变化,这个呢是左右调整, 这个呢是调整的波形的一个宽窄度,这个根据咱们实际的测量情况自己去调整。 最后呢看这里有一个奥特开关,把这个按下去之后,试播器呢会进行一个自动调节, 我是大成评论加关注,一起聊聊新能源那些事。
