电动车开关如何改线路

在维修电动车当中遇到原车的这种模块控油器损坏的，如果你还在用这种带线的万能控来剪线接线的，千万不要划走，认真看完我这个视频，可以给你节约很多时间。 今天以雅迪电动车为例，给大家分享一下怎样使用我们的无线编程控制器蓝牙版。 我们先把控制器的电源正负极以及电机的黄绿蓝三根象线先给接好，接好之后我们把电机的霍尔插头给插起来，雅迪是用我们的二号编程控制器，然后拿出我们的二号编程线 排插线，直接对插起来，和空气对插起来，把原车的这个排插插在我们的编程线上面。好对插好之后，我们把这个蓝牙编程器电源正负极 加到这个控制器的正负极上面，注意不要这个加反好。连接好之后，我们打开这个电动车的钥匙，好找到我们这个菠菜中的小程序，点进去， 这里蓝牙指示闪烁，我们点击一下，先把蓝牙连接好，点一下连接 好，连接好之后我们进入到这个学习界面，点开始欢迎使用电动车点正常 准备开始，此时无需连接硬件，这个时候我们就直接按照语音提示音操作即可，请在弹窗中在这里输入雅迪，然后选择电池电压，无匹配结果时可选择雅迪。我们找到这个老仪表 好，电池电压是六十伏的，我们选择六十伏，请连接二号控制器。好，我们的控制器已经连接好了，通过转接头插入到控制器对应插座上，最后打开电源， 准备电击次学习学习这个电击正反转，我们必须把这个电动车立撑给立起来，点击一定要处于悬空状态，然后点这个开始学习， 正在学习，好，正在学习，现在电机是反转状态，电机学习结束，我们点这个不成功， 让他再重新学习，学习到正转，正在学习，我们再看一下，现在电机就是正转，我们等这个进度条拉满点成功结束。学习成功，第一阶段已完成好，点结束。选择是否进 行端口智能学习，学习结束，谢谢使用。我们打开电动车的钥匙，给大家看一下档位，二档有显示，然后这个总公里数，还有这个电量都是有显示的，我们转动一下转板，看这个速度啊，速度也是有显示的， 然后我们点击变速三档，我们看一下， 一档完美匹配。关注我，每天给你分享更多电动车维修知识，感谢大家。

嗨，朋友们好，现在的电动车呢，大部分都是这种模块控制器，在这种控制器坏的时候呢，我们该如何更换带线的万能控？今天呢我就来教给大家。首先我们先把正负极电源线以及电机象限和或者线给他连接，连接之前呢我们先把这个空气开关给他关掉， 负极连接控制器的负极， 正极连接， 点击象限颜色对颜色的连接。 原车的霍尔线和这个万能控的霍尔线，这个插头不一样，所以说我们要用上一个转接头， 我们拔掉功能线，接下来我们再来查找店门锁线，查找店门锁线呢，我们要把前面板给它打开，要从店门锁那里开始查，打开面板之后，我们拿出万用表，把万用表档位调到风筝档， 一只表笔呢连接电门锁下线，另外一只表笔去依次测量哪一根功能线是电门锁线，我们开始测量 就是这根红黑这根线，电门锁线，然后我们给它剪断，给万能控的电门锁线对接。 下一步我们开始查找转把线， 还是要从前面看一下它的颜色，我们找到转把线，然后一直下来看一下它对接的颜色，绿粉红黑，然后我们再去后面看一下，找到转把的这三根线，我们给它剪断，给转把线对接 万能控的转把线。 接下来我们再来查找点动三输线，还是 把我们的万用表调到蜂鸣档，顺着转拔。我们来测量一下单独的插头，按一下按钮没有反应，我们再来测量一下这个插头， 这个证明就是点动三竖线，看一下它的颜色，白红 黑绿，我们去后面功能线上查找，我们来查找白红，黑绿，黑绿，白红这两根线剪断，找到万能控的点动参数， 这个是三竖线按钮，三竖就是这两个颜色，给它对接。 接下来我们查找刹车断电，我们顺着断电线往下看， 然后看一下这个刹车断电呢是低刹。然后我们再来看一下另一根线，黄绿，我们去后面控制器那边插到黄绿的这根线插到的黄绿线给它剪断， 找到万能控的地插线，挑出来这根黄色的， 下面我们开始来插导仪表线，仪表速度线呢，大部分的都是那种紫色的，我们来看一下白紫，这个是双色的，可能不是，这里有一根紫色的，我们来把液晶仪表给他插上，先试一下 打开空气开关，打开电源，我们来试一下转把速度变档，刹车断电。 这个车子的报警器是直接连到车子上面的，所以说我们不用给万能控连接了。如何把模块控制器更换成万能控制器，你学会了吗？双击收藏加关注，每天更新电动车维修技术。

今天呢我来给大家讲解一下最令咱们维修人员头疼的左右开关总成线路的工作原理， 相信很多的朋友哈，在更换这个开关总成的时候呢，由于我们这个线路这个插口不同，或者我们检查这个灯光故障的时候啊，需要把这个线呢挑出来调换线路位置， 很多朋友呢是不是很懵啊，弄半天呢都没弄好，一不小心呢还会烧毁这个线路，他是怎样工作的呢？今天我就通过这个平面图来给大家讲的清清楚楚，明明白白的， 我这个平面图呢，他的线路包括他的颜色啊，都跟这个原车成一比一的模型来讲解。首先呢我们来看哈， 这个是我们的右边喇叭，这个呢是我们的变速开关，这个呢是大灯开关， 左边喇叭开关，转向灯开关，软健康的开关。在这里呢有一个很重要的知识点啊，也就说无论我们的左边开关总成还是右边的开关总成哈都没有负极，这一点呢很重要，只有一条正直， 也就说哈也就是平常咱们所说的正后这条正直线呢来自哪里呀？来自于哈我们呢 电瓶的电压经过咱们这个转换器哈，经过这个转换器转出来的十二伏电源，来到哈我们沿着黄色线来到我们的车头部分哈，来到这里的时候 呢哈我们呢首先就来到我们这一个闪光灯哈，经过我们的闪光器啊出来的线呢，来到咱们这一个转向灯的开关，我们看 灰色线啊，来到这里啊，变成了咱们的公共线，平常我们要右转弯的时候呢，我们打开转向灯， 咱们这个蓝色线呢就是我们的右转向灯线了，我们来看看啊，上到这里哈，上往上走的时候来到这里呢分为两端，那么第一端呢来到我们的仪表啊右转向 标志哈，那么另外的一端呢来到我们的右转向灯来，我们呢右左转向的时候呢，我们哈打向做个紫色线 就是我们的左转向灯了，我们沿着这个橙色线哈，一端呢来到我们的仪表的左转向灯显示啊，那么另外一端呢来到我们的左转向灯，接下来呢我们看看黄色线往上走的时候来到这里了， 那么在这里的时候呢，我们来看看哈正极走向我们这个左边的喇叭开关， 经过这个腊八开关出来的线呢走向啊，我们的腊八，咱们这个腊八呢就可以正常工作了。来我们再来看看的另一端线哈，另一端线呢黄色线看着走向我们的右腊八开关哈， 经过我们这个喇叭之后出现，他又回来回到咱们这一个喇叭了，那么无论呢，我们是按 左拉吧还是按右拉吧，咱们这个拉吧呢都可以工进行工作。我们来看看啊另一端正直线呢，来到我们的大灯开关哈，来，我们打开大灯的时候啊， 这一根黑色线呢来到我们这一个车前的行车灯，那么在这里另一端走下来走向我们的后尾灯的行车灯。 我们再来看看哈，咱们哈大灯开关出来的另一根线呢，走向我们的远近光灯的开关的公共线 出来的这两个呢就是我们的远近光灯了，我们要远光灯还是近光灯呢？我们就可以自由切换了，我们看哈这两个呢就是我们的远近光灯， 我们来看看，来到这里的时候切换一下，给大家看看远近光灯切换，这就是我们左右开关总成线路的工作原理。 我把这个图纸呢放在了最后，喜欢的朋友点赞加收藏记得截图哦。下期呢，我们继续来讲解咱们这个控制器部分的工作原理。关注小师姐，修车不迷路，用车更省钱！

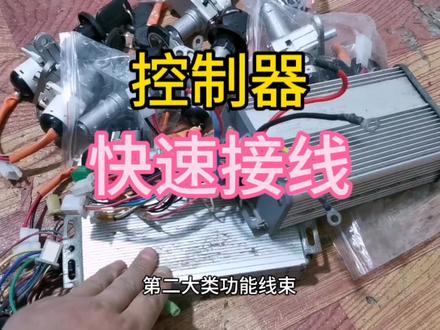

大家好，我是二静，平时在给顾客修车的时候，有的顾客说，好姐，这控制器这线这么多，更复杂了，你真厉害。不是我厉害啊，其实这个控制器不复杂，我今天给大家说一下哈， 看这几根粗线，这几根粗线，这个红线和黑线是电源电源线，电源的正极和负极线，还有根细点的红线是电门锁线， 这三根粗点的彩线是电机线，电机的向黄线、蓝线、绿线，还有一个这个也是电机、电机和二线。关注咱电机起步时候比较平稳的 这两个黄色那个白色的这两根线是学习线，这两个红插头啊，是放到锁线，放到七线， 还有这个这个是转把线，三根线的这个边插头，这个一个插头的这个一个线的小插头，他是一个仪表线，这个是高啥线？一本的这个还有一个低啥线，这个这个是低啥线？ 再就是这个倒车线，倒车线咱的电动车用不着，三轮车上能用这个倒车线，最后这一根线呢，他是一个限速线，控制住咱这电车的速度。 有的老年人啊，就是需要平安全点啊，他就需要调慢点，年轻点，上班着急的那个他就调调快了，那个咱平常的电车速度啊，就跟这根线有关系，限速线，有需要了解的朋友啊，欢迎评论区留言啊。

四开双控怎么接线？四开双控开关线路比较多，大家记得保存反复观看。零线，我们直接接到灯电源火线接左边开关的 l 一孔，同时接两根跳线到 l 三孔和 l 二孔， l 二孔也跳一根线到 l 四孔。 左边 l 一二接右边 l 一二， l 二二接 l 二二， l 三二接 l 三二， l 四二接 l 四二。 上面同理。左边的 l 一孔接右边 l 一孔， l 二一接 l 二一， l 三一接 l 三一， l 四一接 l 四一。最后把四个灯的控制线分别接入右边开关的 l 一孔、 l 二孔、 l 三孔、 l 四孔，这样我们的四开双控开关控制四个灯就接好了。同点测试一下二的关， 一楼开学会了双击关注我，分享更多电工知识。

大家好，我是小李啊，今天呢我们来搞搞一期这个裸机接线啊，只裸机试机接线，那我们用交流点火，不用直流的，那我们一起看一下他的线路走向，以及每个以及每个真假的定义啊。 首先呢我们要找到发动机出来，他有两组线呢，这一组六根线呢，是档位显示的，我们不要啊，不管他，我们只要利用发动机的两根线就可以让他启动啊，哪两根线呢？第一根是黑红的啊，第二根是这个蓝白， 这个黑红线呢，接到这个点我记得什么位置啊，来我们看一下啊，以这个头为准啊，你人站到这个方向，这个黑红线 就接到这个右下角啊，这个线右下角，然后发动机出来的这个蓝白啊，同样的以这个角为准啊，接到这个点火器的左上角， 最后这个蓝还有一个绿白的是地线。那地线都是公用的啊，随便就是说你，反正你车上的地线你都是转连的，无论你怎么接，他都是在一起的。这个绿白的接到我们这个点火器的左下角啊这个位置， 然后呢这个右上角这个线啊，是接往这个高压包的线啊，这无无论你是接什么线，什么颜色都可以啊，哎，这个颜色不嫩的啊，但是通常情况下黄黑啊，然后这接地线啊，这高压包 也要接地线，按照我这个方法接线，接线的话这个就是这个交流点火的话，是百分之百他能启动的啊，只要你这保证，但是前提是你要保证这些线都是通的哟，像这种 就是交流点火的话，你不用那个电瓶的话，用脚启动也可以启动的啊，这个裸机界限呢？就是这样，你学会了没有？好了，本期视频我们就到此结束啊，我们下期视频再见，记得上点关注下点赞哦，中间的评论我要带，谢谢大家。
