一控一按键,说明左边第一个按键,学习查询控制器在停止的状态,我们连续按左边第一个按键三下,它会显示故障代码一零一,按过在键网上加,它会显示最近十次的一个故障。第二个按键,定时长按三秒钟, 进入 p 零三,定时开机时间设定,再按一下进入 p 零四,定时关机时间设定,再按一下 p 零五,空再重启时间,再按一下 p 零七,过压参数,我们出场默认四百五十六, 再按一下 p 零八,欠压参数,出场默认三百零四,再按一下 p 零九,被光源息屏时间。第三个按键,手动自动键,按一下切换到自动状态,再按一下切换到手动状态。第四个按键,长按过载三秒钟,显示 p 零一,过载参数调节。第五个按键,长按空载三秒钟, 显示 p 零二,空载参数调节。第六个按键,启动停止键是确定保存键,也是启动,也是停止按钮。
粉丝7341获赞1.5万

过载电流设定长按过载三秒钟电压的位置显示 p 零幺电流的位置显示上一次学习过的电流值。如果感觉到不合适, 我们按过载键往上加,空载键往下减,一般大于运行电流百分之三十。 设定完之后,按启动停止键保存。

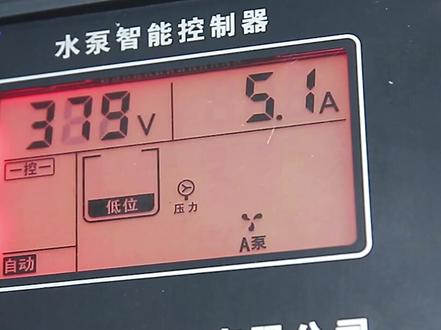

三、电接点压力表的安装控制方法, 短接帽插到压力液晶屏,显示中位压力图标,把电接点压力表上线,接到 a 压力表的活动指针接到 b, 下线指针接到 c 下水池的中和上必须短接 电接点压力表的活动指针和下线接触显示低位水泵启动 压力变大,活动指针和低位断开显示中位水泵上线和中位活动指针接触图标显示高位水泵自动停止。上线和中位断开以后不会启动,必须是活动 指针和下线接触显示低位水泵才会自动启动。

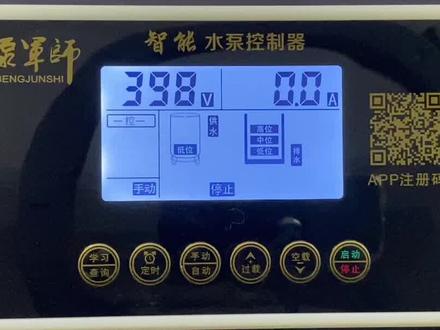

过欠压参数设定长按定时三秒钟,进入 p 零三,再按一下进入 p 零四,再按一下进入 p 零五,再按一下进入 p 零七。过压参数我们出场默认四百五十六, 如果参数需要调节,按空再键往下减,过再键往上加,最大可以调整到五百,再按一下进入 p 零八。 欠压参数出场默认三百零四,按过在键往上加,空在键往下减,这个最小可以减到零,但是一般不能调整那么低,我们调整到我们所需要的这个电压值就可以了,调整完之后按启动停止键保存。

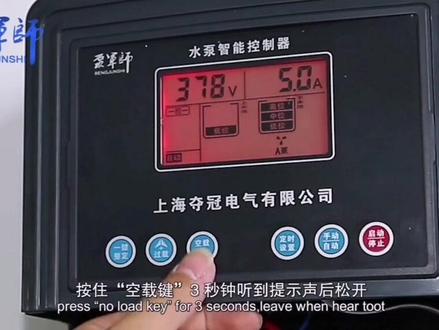

水泵过载设置启动水泵后显示的正常工作电流为五安,我们就把过载电流设置为七安。按住过载键三秒钟,听到提示声后松开,按加减键调到合理的参数,按启动停止键确定保存。 过载设置必须要大于水泵正常运行电流,假设正常运行电流达到十安,我们必须把过载电流设置十三安以上。水泵空载设置 启动水泵后显示的正常工作电流为五安,把空载电流设置为三安,按住空载键三秒钟,听到提示声后松开,按加减键调到合理的参数, 按启动停止键确定保存。空载设置必须要小于水泵正常运行电流,假设正常运行电流十安,我们必须把空载电流设置七安以下。

我什么都会迎你,今生的你, 爱你,今生的你,劝你度过钱。


三百八十伏自动学习电流,首先我们接通电源,电流的下面有无保护三个字,这个是正常的,因为我们这一款是可以自动学习电流,然后启动水泵,水泵正常工作三分钟以后, 电压位置显示 f 零零代表自动学习,自动学习完成以后,电流下面无保护三个字,自动消除。我们看一下自动学习的电流值过在大于运行电流百分之三十,空在小于运行电流百分之二十,自动学习完成。

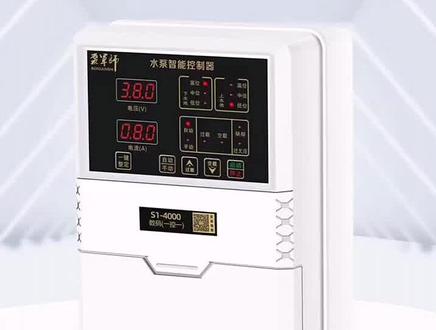

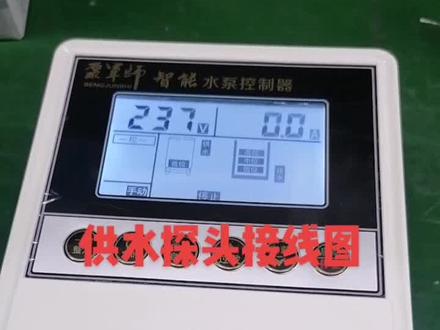

我们以二百二的这款产品为例,一般好多客户刚拿到产品,他不知道怎么接线,最简单的就是说左边两个是电源进线,右边是接水棒的这两个接水棒, 然后电源进线的话,这款的话是左火右零,然后水棒输出端口的话是左零右火,这两个刚好是反的。 如果我们供水选用探头的话,那我们就接在上水池的高中低这三个端子上面,红色代表是高位,蓝黄黄色代表是中位,白色代表是低位。这个探头线的话他其 是部分的,只要我们对应住高中机,你放好就可以了。有一点需要强调一下,就是说探头放到水箱里面的这个距离啊,就是说中和机 中和低的距离,你给他放在就是说拉在五公分左右最为理想。 嗯,右边我们这边你看到有一个电阻,高中相连接的电阻,这个不能拆掉,如果是供水的话不能拆掉, 只有当这边这边显示屏显示高位的时候,我们供水这边他才能自动启动。 还有右下角有一个小的宝马开关,我们出厂默认是在水位状态,如果我们选用 探头或者是浮球的话,这个就不要动,他就在水位状态就可以了。

大家好,现在介绍主导科技生产的泵将军体发行智能水泵控制器装机接线方法安装接线前注意事项, 一、强电电源线和弱电信号线要分开走,管道布线。二、不能使用金属材质管道铺信号线,以免造成起泵和停泵的干扰。 三、如果线材要加长,请一定要在接头处做绝缘处理。现在介绍接线方法,在断电状态下,将 当电源线接入空气开关的 r、 s、 t 端口, 将水缝线接在控制器,附在 u v w 端口, 将地线接入控制器 p、 v 端口。 现在介绍电接顶压力表的接线方法。首先需要注意的是电接顶压力表起缝和平缝压力值根据楼层高度设定, 现在您看到的电接点压力表已经设定,起泵压力值为两公斤,停泵压力值为四公斤。 接下来是接线步骤,第一步, 在断电状态下,将控制器的蓝色多码开关调成一和二都朝上的压力控制模式, 检查一、二、三号端口有短接线短接。第二步,取接在压力表三根控制线的任意两根接在控制器四、五号端口, 接通电源,直至控制器在自动模式下能袭击为止。 在电源关闭的情况下,将剩下的线接在六号端口, 接通电源,控制器切换成自动模式。 将电接点压力表指针调到设定高压值,控制器自动停泵。如果水压达到设定高压值不停泵, 关闭电源。将四、五号端口的线互换 接通电源,控制器切换成自动模式,电接点压力表指针调到设定低压值,控制器自动启动。 将电接点压力表指针调到设定高压值,控制器自动停泵, 最后在断电状态下关闭电源,检查接线螺丝是否拧紧, 线与线之间铜丝未造成短接,这样我们就完成了装机接线方法。

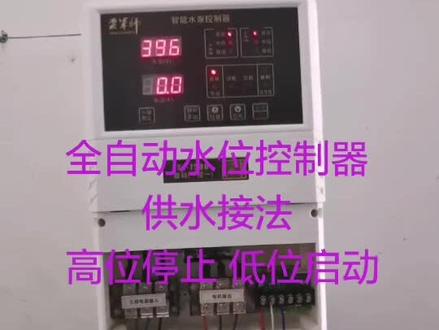

现在呢,我们说一说这个接线啊,三种电源输入,接水泵,水泵输出,这里呢是一个上水池,接了三根探头线,红色、白色、蓝色。 这边是下水池,下水池出厂的时候呢,中上必须短接,短接的时候系统默认下水池是高位。上水池的时候呢,这里现在显示高位呢,是代表我们的这个液位探头在水塔里面水是满的,好往下, 高位探头现在已离开水面,现在他慢慢的会显示中位。显示中位的时候呢,我们的水继续下好中位探头离开水面,这个时候呢显示了低位,显示低位呢就要启动好水慢慢的打起来 到中位,中位的探头好会灯会亮,亮的时候呢,再再上到高位,高位的灯一亮的时候就停止了。
