消防水泵星三角接线电机接反了怎么调

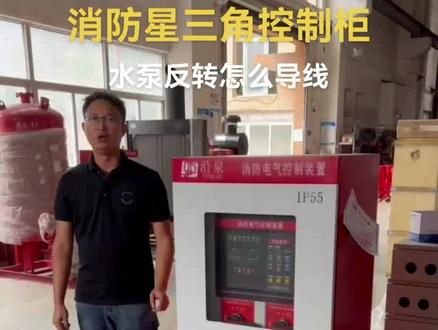

新三角控制柜，水泵反转的情况下，我们怎么去导线？那么我今天给大家讲解一下这个新三角。呃，控制柜，那么接线水泵是反转的情况下，怎么去导线呢？ 那么这是一个控制柜，那么我们一般到玻璃上面的话，我们这个线是接好了的，有六根线接好的黄绿红、黄绿红，那么当我们这个水泵是反转的情况下，我们怎么去导线呢？那么就是就比如说我们是一 二三四五六，那么我们在这种情况下我们怎么导线？那么就是二三对掉， 这根线跟第二根跟第三根线对角，第五根跟第六根对角，那么水泵是反转的情况下，他自然就变成正转了。就是在新三角跟这个水泵反转的情况下，我们知道线的一个情况。

嗯，我们连接的时候呢，首先第一点我们肯定是要把那个水泵电机里面的连接片取下来，他正常的情况来说，这里是会存在三个连接片的， 我们要把它取下来，取下完了之后呢，我们用黄绿红三组线去把它给连接到这个水泵电机和控制柜上面，这个是我们的控制柜， 把它放大，下面的接线端就是这样，一般情况下我们是这样连接的， uev 一 w 一， w 二， u 二 v 二，分别对应 u 一 v 一， w 一， w 二， u 二 v 二，这样连接过来一般情况下是不会有反转的情况，哎，除非也有个别电机他会反 发生一个反转的情况，那这种情况发生的时候呢，我们需要将这个 v 一和 w 一还有 u 二和 v 二进行一个位置互换，也就是发生下面这种情况 是什么呢？我们从这个上面 v 换到 w 的位置上， w 放到 v 的位置上，后面是 u 放到 v 的位置， v 放到 u 的位置，也就是绿色线和红色线进行一个兑换，二三兑换，五六兑换，他就会形成一种这样的情况， 对 u 一 w 一 v 一 w 二 v 二 u 二，它的线的颜色也分别就成了黄色、红色、绿色， 这边一样，黄色、红色、绿色。 如果不发生反转的话，那我们就用上面的连接方式，如果发生了反转，我们就用下面的连接方式。

先来讲一下接线，这里是电源进线端 abcn， 然后接地处是在这里 p 一处。 接下来讲一下电机的接线， eu 一一 v 一一 we 一 w 二一一二一 v 二十一号泵的电机线接至消防泵的电机接线端，此处按上面的标志号去对接，然后这是二号泵的电机线，接电机线的时候应将电机 接线柱上面的三块连片进行拆除。接下来讲一下信号线，零一零二是消防联动信号，零七零八是二十四伏信号， 六零六一六二是反馈信号，具体的一些功能可参照我们图纸上面的标识数据对接。接线完成之后，接下来就是 重点调试，先把二次电源保险闭合，然后主开关闭合。 在这里讲一下，如果出现报警情况是因为电源的向序法呢？这时候需要把我们像序保护器下面的三根线任意对调两根，先把电源关闭 好，先换好之后再把保险闭合，然后主电源闭合。下面就是调试， 首先按住管理权限，七秒钟密码是为零零一一，泵启动键是向上增加键，输好密码之后再按一下管理权限，这时候密码结束。系统商店默认为自动运行状态，如需手动调试，按手动键切至手动运行灯亮。 先点动一下水泵，观察水泵的转向， 如果出现水帮转反的情况，可将电机接线处这里 eue 与 ve 对调，然后 ew 啊与 eu 化对调。在确认水泵转向正常之后，接下来启动水泵，这时应观察电流，正常情况下启动电流会大于整定电流，但经三至四秒钟之后，其电流应低于整定电流， 如果这时电流不降，应立即停机。第一，检查水泵的空气是否排除。第二，在出水管路压力时为零的情况下，应把出水阀门关闭或关闭三分之二，以避免启动电流过大，影响水泵与控制柜之间的正常运行。 待其新型电流平稳下降切至运行之后，再将阀门慢慢打开，这时其运行电流也不应超过整定电流。水泵 长时间过电流运行，容易造成电机的线圈短路。如需对启动时间进行调整，这时按一共停止键三秒钟， 进入参数设置页面。启动时间这一栏的代码是 p 幺三，按 abon 键增加至 p 幺三， 出厂直设为七秒，根据自己的实际情况去进行增加或者是体检。调整好之后，按一下管理权限进行保存。 如需对其他参数进行修改，请参照我们使用说明书去进行调整。调试完毕之后，将控制器调为自动运行状态，以便于接收联动二十四伏及压力开关等信号。

电击反转怎么办？通常我们会遇到这几种情况，情况一，三相电击反转，我们只需要把电击三根进线中的任意两根调换一下位置即可，比如把原来的进线顺序 b c 改为 a c b。 情况二，变频器控制的三相电机反转两个办法，最简单的办法，调变频器参数， 把启动端子参数设置成的电反转。第二种办法，调换进线相序同。情况一，情况三，一个电机有公频、变频两种控制方式，并且两种控制方式下电机转向不一致，那种工况反转就按照情况一情况二处理即可。最后一种情况， 金三角启动反转还是通过导换项序处理。要注意的是从空开上口导线和情况一一样， 如果从空开下口导线， u 一 v 一 w 一， u 二 v 二 w 二，对应字母必须同步导才行。
