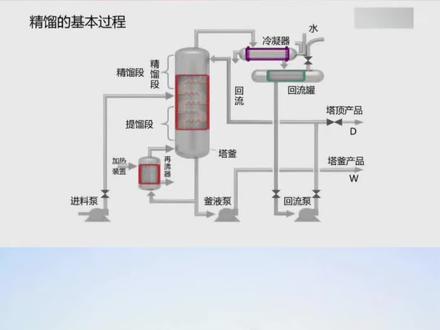

各位同学大家好，我们这个视频呢，和大家来讲一下这个金牛塔结构的一个减数啊，这个视频不太好讲，因为我们刚刚讲完的这个项平衡，那么要和大家简单的来讲一讲这个金牛塔的结构，后续的课程还要再讲讲这个塔结构，那么在这里我们说一下，我们这里是以版式塔为例的啊，以版式塔为例，因为这个呃塔呢，不仅有版式塔，而且还有这个这个停料塔，所以我们这里呢，主要是我在这 一般的呃单元操作或者化工原理的课本当中呢，都是以清流为例，和大家介绍板式塔，以吸收为例和大家介绍填料塔，但是我要说明一点，清流操作也可以在填料塔当中进行，吸收操作也可以在版式塔当中进行，这个并不影响哦，我们来看一下这个塔的主要的结构啊，那这样是这是一个清流塔，一个大致的一个一个 结构啊，你看这几个金牛塔呢，主要是有个塔体，塔顶冷凝器和塔斧再废起来组成的。我们来看一下塔体呢，就是整个的这样一个进度塔，那这个进度塔啊，那么在这个一般的化工厂当中的精油塔呢，就会有这个几十米高，塔顶呢有一个冷凝器啊，冷凝器塔斧有一个在废弃，这个在废弃就是加热用的，因为我们讲过做精油操作必须要在我们企业两项区当中进行操作，那么就必定要将我们被分离的液体，将它加热成蒸汽，所以塔斧的 在废气实际上就是一个加热器啊，就是加热器啊，所以说塔顶的冷凝塔夫的再配合这个塔体组成了我们这个精油塔的一个非常主要的这些结构，而中间这部分呢就是我们塔的进料，那么就是我们塔内外的一个物料的走向，通常呢原料液呢是从我们塔的中部的进行那进入，那么通常呢一个进入塔会有若干个进料口，会有若干个进料口，那不仅仅只有一个啊，所以我们的这个混合液呢，是从塔的中部进入，进入到进油塔的内部去啊，内部去，而 蒸出来的产品呢，塔顶呢出来的就是我们的青祖坟，那就是我们的青祖坟，所以这里是我们的原料，塔顶呢是我们的这个青祖坟的产品啊，塔斧呢是我们产生的这个重祖坟的产品， 重组分的产品，通常我们的产品都是在塔顶出来的， 这个待会我们再讲，那么回流操作呢，就确保了我们塔顶的蒸汽转化成为液体，再一次的进入到进入塔当中去，所以说我们从塔的内部而言，就是有两股物料，有两股物料，什么两股物料呢？就是由上升的蒸汽和下降的液体两股物料来进，两股要进行，那么上升的蒸汽和下降的液体之间呢，进行这个气液相接触之后，产生一个质量的传递啊，质量的传递，所以说塔的内部呢，是有上升的蒸汽和下降的液体两部分来组成的啊来组成的 啊，那么从塔的外部而言就是一股进料啊，两股出料，那两股出料从塔的内部而言呢，他就是由上升的这个气体和下降的这个液体啊来组成的，这是内部的这个物料的塔内外的物料走向， 从温度的角度而言，我们知道他斧呢是进行一个加热操作，显然他的底部的温度是比较高的啊，通常来说他的控制温度是在重组成的沸点，他的顶部呢是一个冷凝器，显然他他顶部的温度比较低，通常呢我们二元组的时候，他顶的温度呢，我们通常呢是把他这个控制在这个这个 清土粪的这个废铁啊，清土粪的废铁上，所以说整个的塔呢是由下自下而上，整个塔的温度是一个下降过程，所以就说塔底的温度高，塔顶的温度比较低啊，所以说自下而上形成了 这样一种温度的分布啊温度，所以说金牛塔的温度呢是由塔辅向塔顶的温度是逐渐降低，这点很重要啊，这点很重要啊，这点很重要。好的，那么第四个问题呢，我们就来讲一讲我们这个金牛塔的这个核心操作，就是塔顶天气冷凝液的回流啊，就是一个回流， 我们可以看到啊，这里蒸出来的蒸汽呢，经过这个蒸汽呢，经过这个冷凝器就冷凝成液体，冷凝成液体是一个回流操作，当然这部分液体有一部分被采出了，有一部分呢要进入到塔当中去，就是说在这里告诉我们，塔顶蒸汽冷凝的液体是不可以百分之百的全部都作为产品产出的，他一定是有一部分的液体是回流到塔内部去的，那这个为什么呢？我们才会讲到，那么这个我们后面会讲到回流笔啊，什么都是为了描述这个塔顶回流操作， 操作是精油塔的核心，也是确保我们精油操作的一个最为核心和关键的给力，如果没有这个回流的话，他就是一个普通的蒸馏了，那么他们为什么要有这样的一个呃回流的操作呢？那首先我们只要他是回流的操作，确保了他内部是有液体是自上而下正运动的啊。 那么女同学说为什么要有这个液体呢？那我们在前面讲蒸馏的这个蒸馏的原理我们讲过了啊，我们需要让这个气体呢，这个蒸汽要部分气化，而我们的液体呢，要部分的液化啊，部分的液化。事实上我们知道上面冷凝的液体温度是比较低的，当他和上升的气体接触的时候， 气体就会有部分气化的现象产生，同样这个液体呢，因为这个温度呢传给了这个液体，这个液体会有部分气化的现象产生，所以说就确保了整个我们在做蒸馏这个精油操作过程当中，他的这个呃气象不会越升越少啊。恰恰相反是在这个过程当中，我们液象当中的轻组分就进入到了气象当中去，而气象当中的重组分就进入到了我们异响当中来啊，异响当中来 啊，所以说确保了它这个向下流动的液体的数量，同时呢，让上升的蒸汽呢，是我们产生一个部分冷凝的一个关键啊，否则一个蒸汽没法部分冷凝，对不对啊？所以说下降的液体和上升的蒸汽迎头相接触的时候，就会让这个蒸汽的部分冷凝，会让这个蒸汽当中的氢土分的浓度就会越来越高，越来越高，同样呢也确保了这个氢冻土粪在气夜象之间发生适当传递，那么我们可以把它化 这样一个简单的图，那么上升的是气象，下降的是腋下，那么在这个，在这个部分气化和部分液化的过程当中啊，部分气化和部分液化的过程当中，我们会看到气象当中的重组分就不断的进入了腋下的，而液体当中轻组分就不断的进入到了这个气 相当中去啊，确保了我们这个青族分往上越来越，这个，这个在气象当中的纯度就越来越高，而种族分在我们印象当中的自上而下越来越高啊，种族的浓度越来越高，所以说，呃，这是我们精油塔的一个整体的这样一个工作的过程啊，工作的过程。

好，我们接着来讲这个金牛塔的故障，那么还是一样啊，遇到这个画面一出来，首先先看上面字，一看金牛塔好与金牛塔有关的故障， 那么还是啊，我们要一遍一遍念的，不管是紧箍咒也好，还是是什么经也好，我们要念啊，念到这个 fs 幺零幺幺四零五六 啊， t c 幺零幺八十九点三 t i 幺零二一百零九一百零九 l c 幺零二五十 p c 幺零幺四点二五 p c 幺零二四点二五 f c 幺零四九六六四 l c 幺零幺五十 l c 幺零三五十 f c 幺零三六七 七零七 f 四幺零二七三四九。那还是一样，就是你看哪个地方不一样，哪个地方不一样，哪个地方呢？和这个标准数值有差距，那就说明哪个地方 啊有故障发生了哦，我们还是把这个重置一下，看一下他的第一画面，然后和标准数据呢做一个比较，看哪里出问题了。 重置了一下啊，重置了一下以后呢，我们看，基本上第一眼看上去看哪个在跳，第二个在跳啊，压力迅速上升着呢啊，上的很快，而且呢这刚有什么东西跳了一下，然后呢就显示 l c 幺零三叶 位在不停的下降，因为在不停的下降呢， t i 幺零四在什么呢？ t i 幺零四，这个温度在上升上升，那么后面呢，有其他的数据变，这一看，哎呀，压力上的很高了， 我们前面做题的过程中就知道，超六七八的话是很危险的，超压了啊，那么现在都超了六了啊，超六了，说明这是什么问题呢？说明啊，这个里面没东西了， 这里面没东西，而压力又这么高，说明怎么样？冷却水肯定是出问题了，因为如果冷却水不出问题的话，我过来的蒸汽量这么大啊，因为压力很高啊，过来的蒸汽量这么大， 那么应该通过冷凝水，冷凝完了以后呢，我的 lc 幺零三的液位应该是上涨的很快，他现在没有上涨哦， 没有上涨，而且呢，我们说了， ti 幺零四还在不停的上升，这个温度，这个回流罐温度在不停的上升，回流罐的液位在降低啊，而这个塔顶压力呢，又超的那么高，这明显是什么？冷却水中断， 对一个工艺来说啊，对一个生产过程来说，如果冷却水中断了，那么说明是一个很危险的，为什么呢？这就导致着这就意味着什么？我们的温度没有办法控制了， 温度没有办法控制，他可能会超高，温度一高带来的后续的就是什么，就是压力高， 超温超压可能就会发生危险，所以这时候我的处理方式呢，一定肯定。什么？那我只有停车了啊，只有停车了，所以呢，我们基本上来判断这是什么？冷凝水，冷却水中断了，冷却水中断， 冷却水停了，那我干嘛呢？我的处理的方式就是停车，那我们来看一下是不是这样的一个故障， 果真冷凝水中断了啊，冷凝水中断，看冷凝水中断，那么冷凝水中断以后，我们怎么来办？看现在呢，手动打开放空阀， 好一看，这是一个什么？做了这么多步，从 s 一 s 零开始，一直到 s 二十九啊，三十步 啊，就是什么呢？该开的开关，该关的关了，看该关的关，该开的开了，这是什么？这是停车，这是一个停车的步骤，说明怎么样？咱判断还是对的，那我们重置一下，看看这个怎么处理啊？重做当前 天任务 oh 重做当前任务了以后呢？因为判断你看这个压力会刚刚的，你看温度上升了啊，压力上升了啊，液位降低了，所以我要怎么样呢？我要快速的把 ps 幺零幺先手动，然后呢打开这个放空阀放空哦 ps 幺零幺先自动变手动变手动以后呢？打开，打开以后呢我们就开多少呢？开上五十打开了 打开以后呢？放空，放空的目的就是什么？使压力迅速下降啊？下降。然后呢把 fs 幺零幺手动手动以后呢？停，尽量。这是什么？停负荷了啊，要降负荷呢啊，停，尽量降负荷呢？ 好，手动手动以后呢？停进料了，那么停进料就给多少呢？给零啊关闭了。停进料吗？啊，停进料了，停完进料以后呢，我们要把整个这条管路要关了，关了以后呢，就是把他的前后截止阀关掉啊，前后截止阀关掉， 那么一看啊，前后减脂阀在现场图现场图我们把前后减脂阀关掉关掉， 关掉以后我们要再干什么呢？就是把 t c 幺零幺变手动变手动那么也就说呢，我尽量停完以后呢，一定要停蒸汽了，整个这一步是什么？是停加热蒸汽的， 所以呢，要把 t c 幺零幺来处置一下，一看 t c 一定在 d c s 图上 tc 幺零幺从自动变成手动，我自己来控制啊，控制以后呢把 op 啊这是既然是手动了， op 值关成零，关完以后没有完，一定把它的前后截止阀关掉，所以把 v 三十三关掉， 再把 v 三十四关掉。好，那么现在进料也停了，加热蒸汽也停了，停完以后我要停什么？就是把出料也要停了， 凭什么停踩出停踩出呢？我们有塔顶踩出和塔底踩出，我们先停的是塔顶的，然后停的是塔底的， 所以我们先关 fs 幺零二，然后关 fs 幺零三。好，第四， s 图上先把 fs 幺零二啊塔底彩图关掉， 手动变自动，然后把它关掉，关成零，确定没有完干什么？把它的前后截止阀关掉啊，关闭 后截止阀关闭，关完以后我们去停 f s 幺零三，自动变，手动才能 控制阀门的开度。 op 呢？是阀门开度关成零啊，确定我回车了啊，回车关完以后一定要去现场图把他的前后截止阀关了， 关闭啊，啊前之后截止阀关了，我们现在塔浮彩出和塔顶彩出都关了。关完以后我们要干什么呢？要打开 塔府血液阀啊，微十，那么就要进行血液了啊，打开微十还要打开回流罐的 v 二十三排不合格产品啊，好，开微十和微二十三一看以微微开头的一定在现场图开的是微十啊，打开 要排茶叶。 v 十打开， v 二三也打开啊， v 二三也打开。 好，打开了，打开以后怎么样呢？我现在接着要干什么呢？要把 l c 幺零二要是手动，然后呢？对于 f a 四幺四呢，要进行卸页在这啊，去 d c s 图，把 l c 幺零二从自动变手动。然后呢？要怎么样？要把它打开啊？打， 打开以后呢？卸液来看一下啊，打开卸液 鲜艳呢？也是，那么当回流过饵的叶位零的时候，关 v 二十三啊，关 v 二三。好，那么就是说呢，我们去现场图看 v 二十三什么时候关？在 dcs 图上看 lc 幺零三。 lc 幺零三呢？降成零的时候呢，我们就把它关掉啊，关掉啊，我们等一下，等他呢？降成零 啊，等它降成零，这个地方我们有一个叉出现了，为什么会出现？ 是因为他认为什么呢？我的这个操作顺序错了。为什么会认为操作顺序错了？就是我应该什么呢？照道理来说应该是先关 s 二十三，再关 s 二十 四，再关二十五，再关二十六，然后再关二十七。那么现在为什么会出现这样呢？就是因为我前面这些布没有做的时候，这个冷凝水就被就关了。为什么冷凝水会关？有些人说我没有操作这步呀，我根本没有做这步，为什么他就会关了？出现在什么地方？出现在这 啊？是什么？ pc 幺零二。 pc 幺零二是什么呢？是一个自动的，既然是自动，我们来看在这在这呢，我们明显看到 pv 幺零二 a 是关闭的啊，关闭的，那么关闭是为什么？关了就是因为我们为了维持这个压力，系统自动给你关了 啊，自动给你关了，那么就说这是谁给你的分呢？系统自动关了，这个关了这以后呢？导致你的什么？这个扣分了，那我们一会再说这个地方如何来 这个避免啊？如何避免？好，现在呢？已经出现什么？ lc 幺零三，已经零了，零了以后呢？关二十三啊，关 v 二十三。我去现场图把 v 二十三关掉啊，关成零回车 关完 vr 三以后干嘛要关回流泵？那么关回流泵呢？我们都说了，停的时候一定是什么，先关后阀，再停泵，再关前阀。 十七和十九谁是后发啊？不要以这个位号来看啊，不要以位号来看，以什么来看呢？以这个箭头，箭头指向什么？流体流动的方向 啊？流体流动的方向。那么流体流动的方向我们看了，呃，物物物流怎么流的呢？啊？是这样下来，先流过的 v 十九，然后流过 的是 v 十七，所以这两个哪一个是前阀呢？ v 十九是前阀，一定注意， v 十九是前阀，而 v 十七是后阀。我们在停泵的时候一定是先关的 v 十七关成零啊，先关后阀啊，这是后阀，然后停泵， 然后再关前阀，关成零好， 停泵了，泵停完，泵停完以后啊，当塔府业位降成零的时候，我们在官位时，那么既然说塔府业位是指的谁呢？是他金楼塔。那我们去 d c s 图上看一下 l c 幺零幺啊，塔府页位要降到多少呢？要降到零啊，降到零的时候呢，我们才能够关位时 哦，这个呢，我们先等待一下，马上就能降到零啊。降到零完后呢，我们把微十关了。微十在哪？在现场图，现场图，他的泄一法，好，关成零，这时候呢，把微十关成零 回车啊，关成铃。这步做完了以后，这一步没法做了啊，没法做了是什么呢？是我们系统自动已经把它做了。那么照理来说，这步应该怎么做呢？就应该把 pc 幺零二啊，把自动 打成什么呢？打成手动，打成手动以后我 op 值给零啊，那么给零是什么状态呢？是关冷却水啊，这因为我们这分层控制的是关冷却水，而这个是开开的啊， 这个是开开的，那么系统呢？刚刚为了维持压力以后呢，它自动就关了，等于呢，系统提前帮你做了这步，这步做完我们先把整体做完再说。要关什么呢？既然这个 ps 幺零幺幺零二已经关成零了，下一步呢，肯定要把它的前后截止阀关了， 所以我们要去现场涂。前后截止阀是什么呢？ pc 幺零二，这是 pc 幺零幺的这是 pc 幺零二的啊， pc 幺零二的啊， pv 幺零二。那么既然是 pv 幺零二的，我们要关冷却水的前后截止阀，就是关的什么呢？ v 四八和四九啊，看 关的 v 四八和四九。好，我们把 v 四十八关了，然后把 v 四十九关了。好，关完以后 啊，关完以后呢？我们说做完了，做完我们先浏览一下成成绩再说。内部 多少九十六，如果那个地方不做错的话，基本上能得一百分啊，就是你做错了，这步扣了以后呢，能得九十六，将近九十七分，那么如果这步不做错会什么？会得一百分， 那么这个地方做错在哪个地方呢？不是说我们做错了，而是什么呢？我要提前先把它进行一个控制才行，如果你不进行一个控制的控，系统会自动给你控制，系统自动给你控制以后，他自动把这个阀门提前关了，那么系统也会判定你操作顺序有误， 操作顺序有误以后呢会扣掉，那么怎么办呢？就是在前面，我们在做前面的时候啊，我们会发现，基本上现在 啊，基本上你看全是红色的，红色代表什么呢？代表的是手动。那么也就说在我们做题之前，做题之前我们先什么呢？我们再来看一下先停的是什么？先停的是 pc 幺零幺， 他变成手动，那么他变成手动关了以后，打开以后，我们在这在这怎么样呢？把你这个手动状态 给他改变一下啊，把这个自动状态改变一下，那就说把 pc 幺零幺从自动调为手动以后，同时这一步他没有说你把 pc 幺零二也从什么也从自动调为手动啊，调为手动， 调为手动的时候呢？让我什么？让我这两个阀门都处于打开状态，这时候 op 值给多少？你给个二十五，都处于打开状态，这样就会避免啊， 避免后面出现这个问题，那么不出现这个问题呢，基本上我们冷却水中断，我们就能拿到一百分啊，能拿到一百分啊，能拿到一百分呢，而且呢，我们说这个问题，我们会发现在什么地方也出现了呢？在我们的停车里面也出现， 那么在停车里面出现，仍然会是让系统扣分啊，相当于呢，系统这给你出了一个啊小的这个纰漏，或者说呢，他给你挖了个陷阱，挖了个陷阱以后呢，你要是直接按着顺序做，我们就等于跳到他陷阱里了， 现在你如果提前做，提前做呢，就会什么让我们的后面这一步不会出现这样的现象，那么这个分就不会被扣掉啊，所以说呢，我们有时候呢，不能完全依靠看他这个顺序 啊，也不能完全的靠这个，呃，看他的顺序，我们要理解，理解，以后我们要知道有一些东西我们要提前来做啊，这是我们的什么呢？这是我们的冷却水中断。那么冷却水中断呢？就是啊，冷却水一中断 pc 幺零幺， pc 幺六幺二，压力会 超高，压力超高的话我们的方式就是停原料，把这个先放空，放空以后呢？停原料啊，停加热蒸汽，然后呢该开的开开，该关的关掉啊关掉，这时候呢做一个停车我们就 可以啊，把这个故障呢怎么样解决了啊？解决了。好，这是我们讲的冷却水中断这个故障，这个故障呢我们就讲到这。

经留他冷才开车 到现场图，开微四八微四九微五幺微五二微四五微四六 v 三幺 v 三二。 f c 幺零幺开一百。 p c 幺零幺开五。 p c 幺零二开五十， 开微三三微三四微幺三开一百， 开微三六微三七微三九微四零微四幺 v 四二，等待皮尺幺零幺到零点五， 关闭。 p c 幺零幺头自动设为四点二五。 p c 幺零二头自动设为四点二五。 l c 幺零二头自动设为五十。 l c 幺零幺头自动设为五十。 lc 幺零三头自动设为五十， 等待 lc 幺零幺到二十 好。 tc 幺零幺开二十， 等待 lc 幺零二到二十。注意，仿真时钟会影响 lc 幺零二的液位变化， 在练习过程中请保持仿真时钟在百分之百。 tc 幺零幺开五十。 f i c 幺零幺开五十偷自动自动直射为幺四零五六， 等待这两个温度达到六十度， 好到现场图，全开微幺九 开蹦全开微幺七开微四三， 注意四四。 fc 幺零四开五十，等待五秒。 头自动自动直射为九六六四，等待 lc 幺零三，达到五十三， 好。 fc 幺零三百二十六都自动自动值设为六七零七， 等待 lc 幺零幺达到五十一。 fc 幺零二 开五十五头，自动自动值设为七三 四九， 等待 tc 幺零幺达到八十九点三度 好。 tc 幺零幺开三十五 头，自动自动值设为八十九点三。 pc 幺零幺 总值设为五。 fc 幺零三投串集 fc 幺零二投串集。 如果还要得高分的话，需要等待这个温度做一些微调。 有任何问题请在视频下方留言。

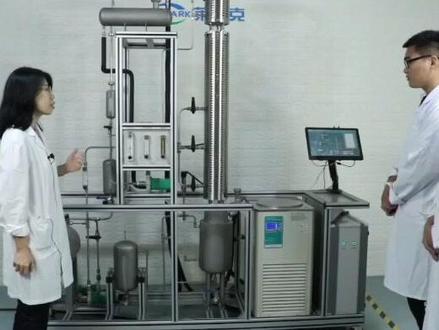

金柳的一个综合实验，我们今天的实验的任务一共有两项，分别是全回流操作和木工回流操作，那我们要分离的雾系呢，是乙醇和水的一个混合物，那我们把配比好的大约百分之二十到百分之三十左右的乙醇和水呢，我们是放在这个原料罐里面的， 然后我们通过原料泵的输送，通过流量的，呃计量之后呢，我们再进入到这个进溜塔里边，那在进溜塔我们设置了三个进料位置，那我们可以选择任意的一个进料位置来进行进料啊，那这个塔斧的这个 温度上升，塔斧的溶液混合物被加热之后呢啊，混合蒸汽呢？由塔斧逐渐的往塔顶方向走，下面我们现在就可以看到，哎，塔斧下面有雾泡的一个现象啊，混合蒸汽呢是由下往上走，遇冷之后呢形成凝液，凝液 呢是顺着啊塔壁沿着塔啊从降液管往下走，那在每一个塔盘上冷热流体都要进行一个传热和传持，那在这个过程当中呢，清阻分乙醇啊不被不断的机能由塔斧逐步的往塔里方向走，而中 部分是水，是往下走这样的一个过程，当上升到塔顶的混合蒸汽中当中呢，是含有这个乙醇的含量，大约是百分之七十到百分之八十，那我们呢把这混合蒸汽呢来进行的一个冷却，所以我们在这个塔顶呢是设置的一个冷却器，那冷却器里面呢，壳层走的是混合蒸汽，酒精和水的一个混合蒸汽，而他的管层呢走的是冷却水。 缺水从哪来呢？从这个循环制冷泵，从循环制冷泵过来之后呢，我们开启一定的流量，设定一定的流量值，然后把这个混合蒸汽给冷凝下来。混合蒸汽冷凝下来之后呢，是沿着这个管，沿着这个管线累积在这个留分器里边。
