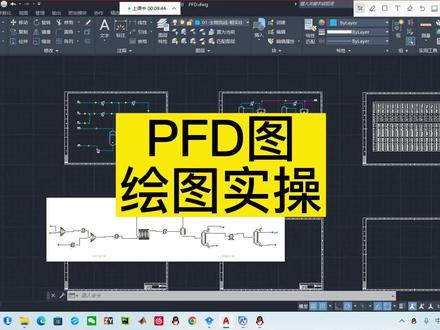

今天开始我们的 pfd 图纸鉴赏指纹课， 首先先总结一下我们上节课讲的 pfd 绘制思路， 这个 pfd 会者他大概分成三个步骤，首先呢我们根据 呃工艺工艺人员做的模拟，然后跟他们做的模拟，然后来确定一个别的流程，然后完成模拟的计算，我们具备了一个嗯，物料平衡呀，还有能量平衡的一个数据， 然后同时换热的，换热的人员再做一下，做完换热网络的设计，然后我们就可以开始 pfd 图的绘制了，嗯，大概就是按照这六 六个六个步骤来进行，那第一步就是首先来确定一下屠夫，屠夫就是 a 零， a 一， a 二， a 三， a 四这样的，然后绘制我们的图框以及标题栏， 呃，然后规划我们物流表的位置及内容，这个就是物流表一般放在那个嗯图框的左下角，或者如果一张图的嗯设备内容比较多的话，只能把它单独另方单独给它摘到另一页上面。 然后呢第三步就是分工段，我们来绘制一下，呃，主要的设备啊，还有一个主要的一个物流管道。 然后第四步，呃，我们根据啊模拟的一个结果来标注物流编号， 一般主要就是选区主要发生，嗯，组分主要发生变化的一些物流，或者是温度，压力，流量啊，或者是 嗯或者是组分发展变化的一个物流，然后在相应的节点演出，我们要进行温度，压力，流量或者是组成的一个标注，嗯，然后第五步呢，是标注我们的设备名称，设备微号， 呃，我们的物料名称，还有我们的箭头图号，呃，这个我们上节课都是讲过的。 然后然后这第六步的话， pfd 的话，这是最高级别的 pfd 的绘制的一个思路，就是在图纸中各个设备，我们规划一下 各个设备的控制方案，然后来为画管道及仪表流程图来做一个准备。在这第六步里呢，就简简单的画一下控制法，自己测量点就可以了，下面给大家来看一看 哦。然后然后下一页呢就是我们绘制片地他常见的一些问题。那先看我们的第一个问题， 呃， pfd 流程中呢？呃，我们要纸画，纸画与生产工业流程有关的主要设备就是什么意思呢？就是说 比如说模拟里他有混合器啊，有分离器啊，有各种各样的阀门之类的，但是我们在就是画片的时候，这一类设备是可以不用花， 然后对，就是不画辅助设备及备用设备，然后如果他作用相同的并联或者串联的一个同类设备，我们一般就是只画中其中的一个，然后在位号里给他做一个说明，就是比如说我们， 呃，泵是一开一倍的，他是变量的一组泵了，我们可以在 pfd 里只画一个泵，但是在位号里那么显示就是 p 幺零幺 a， 斜杠 b 就代表的是一开一倍的两组泵， 嗯嗯，然后分流器的分离器的话，在在模拟里的分离器在 pft 里可以不用显示，嗯，在 pft 显示就是管道，然后分流了流量变化，然后嗯，就是 阿斯坦模拟里的物流，他的混合器啊，然后我们在工业中，嗯嗯，要么就是在我们的图纸绘制中就直接两两条线相交，就这么简单，而且在工业上也是 没有混合器，就是两两个管道，然后让他们相接，他直接进行混合。 然后呢这是第二个细节。第三个是，呃，我们要确定一下就是相邻两个设备之间他的压力，然后要看一下他是否有高压穿低压呀？高压穿低压意思就是说， 呃，前面这个设备他压力比较大，后面压力突然突然低，嗯，这种这种时候他就在工业生产中都是很危险的，他有可能会发生一些就是压力瞬间从高 压变成低压的时候吗？嗯，他压力降低了肯定就是物流他会气化，最很有可能就是会发生膨胀气化，然后对塔呀，对各个设备都是很冲击力都是很大的。嗯，我们最好在这个地方再加一个减压法， 然后要么就是低压串高高压，这个低压串高压这个，这个在在工业上他是实时间不了的，因为压力他跟水是一个道理，就是水只能从高处往低处流，压力的话也是只能从压力大 像压力小的地方去。但是如果你要呃低压跑到高压设备的话，中间是需要加一些增压的设备的，嗯，这个增压设备的话，如果是，嗯嗯，如果物流他是液液态的嘛，我们一般是加一个泵， 如果我们的物流它是一个气态的，就是气体压缩，我们也一般要上压缩机，就是在流在图纸里要画一些呃泵呀，或者压缩机这样的。 呃。然后呢第四个细节就是检查一下我们整个流程它有没有很明显的能能量量能量浪费，呃，嗯，比如说就是 我们这个物流嘛，它温度特别特别高，大概三百度，你把它直接输送到罐区，它肯定很明显它是不合理的。这个三百度这么高的一个温度，这这里边蕴含的能量是特别多的 啊，我们就是要直接把它吞到灌区里的这三百度，他他冷却过程中他会放出大量的热量，这这部分热量如果损失掉了，那是非常可 的。呃，就我们就是可以把那个高温物流他那个余热给他利用起来，比如说，呃，我们给一些低温低温的流股给他加热一下呀，或者是给呃冷水给他加热一下，变成热水，然后也算是呃公用工程，也算是给他利用起来了， 然后呢？这是这是一个。还有就是如果对负压或者低温操作这个设备要还要进行核算，就是在负压操作就是减压操作的时候吗？减压操作的话一般就是 他压力比空气要低，然后空气他会对这个设备有一个压力，你需要对这个设备然后进行一个更详细的一个核算，然后来看看材料，嗯，有杂音是吗？ 然后看这个材料啊，是不是他是满足我们的，然后工艺生产要求的，然后低温操作也是低温操作，因为他这个设备你想，你想你好不容易，呃，大家也知道就是，嗯 嗯，冰箱，冰箱这个原理一样吗？你再给他给这个东西，你拿烧水壶，冰箱，比如说像烧水吧，你拿烧水壶给他烧，或者是拿冰箱给他降温，给他降到零度以下，这样的很明显他是那个 降温的时候他要利用的能量要更多的，是吧？所以说如果我们把这个设备他是在一个零下，零下，嗯，好几度是嗯的一个工艺条件下进行操作的时候，嗯，这个时候 要注意对这个设备进行一些保冷，然后而且要看这个就是这个工艺条件到底适不适合地方操作啊？要进行一个核算。呃，然后呢？嗯 嗯，第五个就是我们跟那个设备设计反应器的人员跟他们沟通好，就看着我们这个，我们这个工艺这个反应他是一个需要在一个节日操作下呢？还是需要在一个外部换热情况下？他是嗯，这样的一个条件下来进行生产的时候， 这两个条件下他在图纸里反应的反应器形式是，嗯，天差地别的，一个是呃固定床反应器，一个是裂管式反应器，他是不一样的。这里也是一个细节，我们要注意区分好。 嗯，然后呢？会图的时候还应啊，就是明确一下我们的反应器类型或者是塔类型。呃，这个反应器类型我们刚才说过了，就刚才提到了一下，就是他有可能有固定床反应器，有可能有裂网式反应器，这些都是气 七故乡反映。什么是七故乡反应呢？就是呃物流，它是气台的，然后催化剂它是它是固态的，然后催化剂给它装填在那个呃管处或者是催化剂床层里面，然后让物流通过它。 嗯，然后呢？这是去故事的。然后还有可能有别的反应器，像比如说提升管反应器，这个在工业上的催化电话催化链接中一般都用的是提升管反应器，提升管反应器就 嗯嗯，就是一个他那个控速特别高的一个反应器，然后还有可能有低流传呀，然后嗯，全关腐反应器啊，这样的， 或者是搅拌腐蚀反应器啊，这种反应器是比较多比较多样的，然后我们要根据然后具体的工艺条件，然后来进行一个操作。 然后还有一个塔的类型塔，塔的话我们知道塔就比较简单了，塔的话有可能他是他有。那我先给大家说一下，他从填到类型上有可能有填到塔， 也有可能，嗯，天道塔或者是百世塔，天道天道塔就是他那边塔里面不是塔板，然后装一些，呃，嗯，伏法啊，不是装一些什么，呃。兰西环啊，博尔环之类的一些天料 填料，填料层，然后这个他在图里反应的话，以后给大家说什么是填料塔？他是反怎么反应的？然后板式塔的话就是这个塔他是有多少块塔板的，然后他填料塔跟板式塔他们在偏低图里他是表示的是不一样的。 然后除此以外呢？然后还有可能有边境塔，边境塔就是我们这个塔塔，呃，七六段和进六段他那个踏板那个塔径他是不一样的，有可能有边境，这个在土里也是要做一些详细的说明的 哦。然后这是第二块，然后还有一个就是要于 pid， 这这个都倒是后画的，这个就是一般 pid 他肯定是在 pid 画完之后才开始画的嘛，所以说这个主要对 pid 的人员来说，画皮会是 pid 人员来说，他要提更高的要求，所以说在我们在 pfd 里最好给他画的规范一点，然后别人画 pid 的时候也能更轻松一点。然后之后第六个细节就是 我们在 pmd 图里他放物流表的话，然后他必须把数据都给包包包含全了，然后， 嗯，他就是比如说你得放他质量流率数据啊，质量流率放一下，质量分率放一下，然后摩尔流量放一下，摩尔分率放一下，然后还要注意表格比较简洁，就是大家一看的一目了然，就是 能看的出来啊，这是温度，这是压力，这是流量，这是组分啊，这是压力啊这是，嗯，这是流， 什么流量？这是质量流量之类的，然后还要注意有效数字或者单位，像有效数字的话，嗯， 我给大家找一个物流表，大家看一下，看一下啊，这是我们的物流表，刚才说的是要简直要一目了然吗？你看 我这个就是横坐标，就是他是那个五六零一零一零一零二零一零三零一零四这样的，然后正坐标的话一从上到下一度一次是温度，他单位是摄氏度， 然后压力的话一般是把把的意思，就是可以理解成大气压的意思，然后五把就是五个大气压的意思，然后向太气象分率、液象分律 总的一个摩尔流率，然后总的一个质量质量流率，还有一个体积流率，这，这都是要表示的。然后我这里还放了一个密度，就每个 不论他的密度还有他的热寒，大家注意这个单位哈，像温度一般是摄氏度压力，压力你可以用照拍，也可以用把，都差不多的，然后像台，然后气象分类，像温度的话一般， 嗯，我们的温度小时都平时，然后都只能放椅子移位哈，这个，这个不能放两位。你说说温度，你说一个三十点一二度没？没这个说法，是吧？温度都是保留移位的， 像比如说我们体温三十六点五度啊之类的，基本没有保留两位的一个说法。然后压力大的话一般是保留两位有条数字，而不是保留两位数小数保留三个有条数字。然后像我们的相态就是气态，气也共存 液态啊，这个没液态不管了。然后我们的气象分率，像他气场的话，肯定气场分率是一吗？然后气液共存的话，他肯定气场他不可能全，他不可能全是气体的，也有可能有一部分有一少部分的液体。 然后像我们的摩尔刘率一般用的是千摩尔每小时的一个单位啊，这些数字都是保留三位的，然后做摩尔刘率也是三位，体积刘率也是三位，像那个密度都是。 哦，然后像我们刚才说过就是就是它组分含量吗？它是你你都要表示出来的。像我的话，这一列给它敞开了，然后左边就是它每个组分它的一个质量，然后右边是它每个它每个组分它的质量分率。
