单缸小四轮发电机接线方法

单缸小四轮全车用电如何接线改线？今天给大家分享一个操作视频，有所帮助的老铁给个关注，给个爱心。首先，电瓶的负极连接大闸， 电瓶的正极连接启动机的大柱，启动机的大柱连接电流表的负极电流表都有标复着正负极 电流表的正极连接钥匙门的一、钥匙门都有标注的一二三孔。 钥匙门的二连接调节器的正极， 调节器的 f 连接发电机的 f， 调节器的打铁连接发电机的负极， 发电机的正极也是大柱连接电流表的正极。 钥匙门的三连接启动机的小柱。 大灯的黑色线连接打铁，黄色线是近光，红色是远光，黄色线连接两档开关的第一个。注， 红色线连接两档开关的第二个柱， 两档开关的另一个柱连接钥匙门的二 全车线路接线完成， 试一下效果。把点火开关和当灯开关安装到仪表盘上， 合上大闸，开一下钥匙调节器，灯亮证明全车有电。再拧一下钥匙启动机启动，试一下当灯开关，近光远光都有， 试一下发不发电。电流表的表针向正极移动，证明发电。有所帮助的老铁建议保存收藏此视频。

老铁们大家好，如果你车上的线太乱了，可以自己动手改一套全车用电。接下来就给大家分享一个全车线路的改装视频，希望对大家有所帮助。首先把电瓶的负极接到汽车大闸， 通过大闸实现全车打铁。正极接到起动机的大柱，从起动机的大柱引出一根全车用电，接到电流表的负极， 电流表的正极接到钥匙门的一， 钥匙门都标注着一二三孔。钥匙门的二接到调节器的正极， 调节器的 f 接到发电机的 f， 调节器的打铁接到发电机的负极， 如果调节器本身打铁没问题，这根线可以不接。发电机的正极接到电流表的正极， 钥匙门的三接到起动机的小柱。 如果在加装继电器的情况下，先 把继电器装到发电机上能够打铁， 然后把钥匙门的三这根线直接接到继电器的这个小柱上，然后把继电器上的这两颗线分别接到起动机的大柱和小柱上，这两根线不分正负极，可以随便接。 接下来我们就开始接大灯了，大灯的黑色线接到灯做的打铁，这个灯有远近光，黄色的是近光。 接到灯开关的第一个柱上， 红色线是远光。接到灯开关的第二个柱上， 灯开关的这个柱接到钥匙门的二，这颗线是给灯开关的电源， 这样全车的线路接线完成， 安上钥匙门灯开关，试一下是否全车通电。 合上大闸，拧一下钥匙调节器的灯亮，发电机通电，再拧一下钥匙，起动机工作， 打开灯开关，远光近光都有了。接下来看一下发电情况，发电机工作电流表的指针向正极一边移动，证明发电机发电。 今天录的这个视频希望对大家有所帮助，也希望大家点个红心，加个关注，鼓励一下。

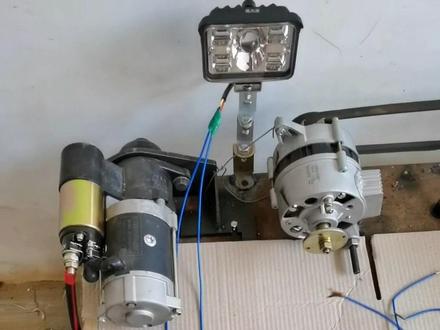

很多老铁私信我说直流电机该如何进行单缸柴油机上的接线改线，今天给大家分享一个操作教程。电瓶正极连接启动机的大柱，负极连接刀闸启动机大柱连接电流表的负极作为总电源 电流表正极连接点火开关的一号柱， 点火开关的二号柱连接发电机的正极柱， 机电器固定在启动机上，保证打铁。 继电器红线连接起动机的大柱， 黑线连接起动机的小螺丝柱， 继电器上的小螺丝柱连接点火开关的三号柱作为启动端，这时候点火开关通过继电器启动启动机，以小电流带动大电流，增加启动机的输出功率。 车灯黑线打铁，其余两根正极线连接到挡灯开关的第一个接线柱和第二个接线柱上，作为远近光的转换。 挡灯开关中的其中一个接线柱连接点火开关的二号柱。 把点火开关和挡灯开关固定在电源表架上， 闭合刀闸点火开关拧一下，全车通电，再拧一下车辆启动， 试一下挡灯开关远近光正常，试一下发电机，发电机上的指示灯亮起，发电正常。直流电机全车线路接线完成，有帮助的老铁建议保存收藏。

欠老铁们一个视频，就是这种发电机怎么接法？这是单缸小四轮的发电机啊，这顶带个调节器，首先把它安到车顶上，外壳就已经打铁了。我们掐一个负极，打铁 之后啊，看这个钥匙门，给他一个电就可以了，就接一根线。咱们就是钥匙门给电啊，可以在钥匙门一打开，有电引一根线到，这就完全可以了。 给他一个电以后呢，又给红色线的电进入调节器，从里面出来。调节器调节的 f 电，接到这个 f 接线处记词， 积磁的同时啊，旋转就会发电，发出电又继续供给调节器去积磁，发出 更多的电呢。顺着钥匙门，这个电充到了咱们的电瓶，形成一个发电啊。千万注意，这皮带不能太松啊。老铁们学会了吗？欠的视频已经补上啊，学会的老铁给三哥点个赞啊！

启动之前这个油门要必须要往下一点啊？九井，这个把九井，然后呢？ 这个减压一定把它压倒，压到这启动大概转到两秒到三秒就把它松掉，对吧？启动开关，这是启动开关，搞懂吗？电线，这个接线啊？ 那个接外壳的是副，这开关的是正。

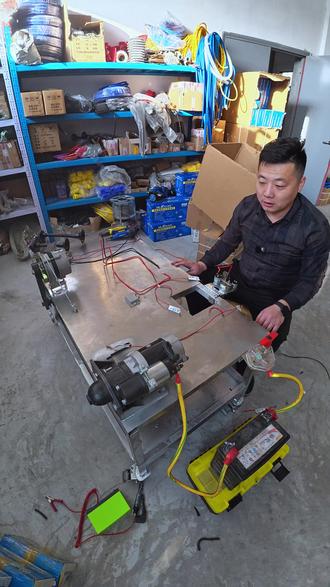

董师傅，整啥呢？我给这个小四轮配套全车线，这小四轮走了好多地方也没人给修，可能是因为车不值钱，干活没法要钱吧。没人给修， 扔我这两天了，让我给修，那我也得给整成啊，然后把这个配线的方法教给大家。呃，大家以后就按照我这个方法做就行。准备一碗米尺啊，这块， 这块是灯啊，灯到这个发动机这块两根线，一个发电一个磁场，完了在腰是这块是一米左右啊，先来到这个起动机呗，起动机在一个大柱，一个小柱，两根线起动机这块上来呢， 这个是一个调节器，完了这块还得有个灯开关，这里面还得有个电流表，再过来到一个这个钥匙门就完事了啊， 现已做好啊，这是大灯的，嗯，这是发电机的，发电的和磁场的。走到启动机这啊，这是全程用电和呃，启动小柱的， 这个是调节器的啊，调节器的电源和磁场，这是灯开关，一个电源一个到灯的线，这是全程用电和供给钥匙门一的电源，这是钥匙门。给他装上啊，给老铁们讲解一下。 接完了，老铁们，啊，这是灯线，就一个光，就是这个了，要是俩光的话，我就甩个两下 眼睛光了。呃，到发动机这啊，有两根线，一是发电呢，这个是调小器磁场过来的啊。呃，还有这个是电瓶的司机打铁啊，这个是电瓶的正极线啊，到启动机的，咱们这个线啊， 这块固定一下，这个蕾丝勾完再来这块也绑一下完，这块是全程用电啊，电瓶的正极，这是样式门启动的三样式门的三三柱啊， 这块啊，也得绑一下，要不一跑车的时候这些线一拽线就拽折了，绑住到这呢是调节器到，这个是灯开关啊，灯开关，这是到灯去的线，这嘎达有两根线是电流表，这是钥匙门 三根线，这就完活了，跟老铁们讲一下机械原理啊。电源首先从起动机的正极引出来，黄线走到电流表，走到电流表的负极啊， 通过电力表出来的正极到钥匙门的一。钥匙门的一打开之后啊，送给另一根黄线。钥匙门的二这个店啊就供给了灯开关， 灯开关有电一一打开啊，把这电送到灯，这是灯线啊。完了之后，这个电源线啊又继续往下走，走到调小器加号，给调小器重击一个电， 这是发动机那个磁场线啊，前面已经说过了，这个黄线啊，又继续下来， 走到发动机的大柱，这都是归钥匙门管的呃，我没给他搁长有电，搁长有电，我怕有时候连电啥的啊，归钥匙门管也行。这个电之后就剩这个起动机的小柱了啊，起动机的小柱是钥匙门的三 把一的电源送到三起车的时候，这个三号胶就供给这小柱，起步机就启动了啊，喜欢的老铁可以收藏啊，有用的时候自己看一看。

给老铁们介绍下单缸小四轮全车用电的接线方法，喜欢的老铁可以点赞收藏下。首先电瓶的负极连接电源开关，电瓶的正极连接马达的大柱，然后引出一根全车线来连接电流表的负极， 然后电流表的正极连接点火开关的一号。注， 点火开关的二号线连接调节器的正极， 调节器的 f 连接发电机的 f 柱， 调节器的打铁连接发电机的负极， 发电机的正极连接电流表的正极。 点火开关的三号柱连接马达的小接线柱，也就是点火线。 然后我们现在连接车灯的线，车灯的黑线直接打铁， 车灯的黄色线近光连接挡灯开关的第一个接线柱，车灯的红色线远光连接挡灯开关的第二个接线柱，然后挡灯开关的电源线连接点 开关的二号柱。 全车线路安装完成，我们合上大闸，打开点火开关，调节器灯亮，证明全车通电。拉动挡灯开关，车灯远近光正常。 再次拧动钥匙门打火，马达正常打火。喜欢的老铁点个关注，以后会给大家带来更多农机方面的知识。

老铁们大家好，你自己家的这个小四轮，如果这个电启动坏了，可以自己动手改装一下这个电启动的线路。首先电瓶的负极接汽车大闸，正机接到起动机的大柱，然后从起动机的大柱引出一根全车用电经过主保险接到电流表的负极上， 然后电流表的正极接上钥匙门的一， 咱们上面都标着一二三柱， 钥匙门的二接到发动机的大柱， 然后在发电机的大路上接一根线，接在调节器的正极上， 调节器的 f 接到发电机的 f， 调节器的外壳接在发电机的腹肌上，这是一个搭铁线。 然后这个钥匙门的三接到启动机的这个小柱上， 这样线路基本上就接完了。 咱们合上大闸测试一下，打开钥匙门，调节器来电， 咱们这个电瓶没多少电了，再拧动一下启动急功速，咱们看看发电的情况， 发电机工作电流表的指针向右移，代表发电正常，这样一个简单的这个电启动的线路就算完成了。喜欢的老铁给个双击，给个关注。

单缸小四轮电路接线改线，今天给大家分享一个操作视频。首先电瓶的正极连接起动机的大柱，电瓶的负极在车的任一个地方打铁就可以哈。 启动机的大柱，连接电流表的负极，电流表都有标注的有正极和负极，电流表的正极，连接钥匙门的一，钥匙门都有标注的一二三孔。 钥匙门的二连接发电机的大柱也是发电机的正极，钥匙门的三 连接启动机的小柱。如果你的车上安装的有大灯，灯开关有一个 连接发电机的大柱也可以连接钥匙门的二都可以的哈。灯开关有远近光，一个远光，一个近光灯的黑色线直接在车上任一个地方打铁就可以哈。 开一下全车通电，关闭全车断电， 启动一下启动机，再拧一下启动启动机， 接线完成，建议老铁们收藏保存。

今天给大家详细的讲解一下单缸小四轮全车用电的线路，感觉视频对你有帮助，给个双击，给个关注。首先从电瓶正极引出一个线来，接在磁力开关大柱上面，电瓶负极连接电瓶大闸， 从大柱接出一颗线来用于全车用电。接在电流表的负极，电流表后边都有正极和负极的标识，电流表是非常有必要安的，可以检测发电机正常发电与否。 另一边咱们正极连接发电机的正极，同时连接钥匙门的一号线路 给他。连接好之后，一会咱们看一下钥匙门的二号，钥匙门上也有一二三四号的标识，我这是一个四线钥匙门，就当一个三线钥匙门， 再用咱们二号连接调节器，正极调节器的 f 连接发电机的 f 调节器有一颗打铁，连接发电机的负极 钥匙门，还有一颗三号线是属于启动线，启动线连接启动机的小柱进行启动。然后咱们测试一下线路连接正常与否，然后咱们打开电瓶大闸看一下， 拧动钥匙门开关，调节气灯亮，代表是全车有电。然后我们进行打火，看一下 起动机工作，应该也是正常的。这个全车的用电线路就给大家做好了，如果有不懂的，我下边这个纸壳子上面有文字记录， 到时候截图保存一下。感觉视频对你有帮助的话，给老弟一个双击，一个关注，一个点赞，感谢每一位大哥的观看，谢谢支持！

今天给老铁们分享一个单缸小四轮全车用电接线的方法，有所帮助的老铁给个双击，给个关注。首先我们把大闸和上合上之后，拧动钥匙门， 拧一下调节器亮起说明通电灯，拉一下近光，两下远光，不用直接关闭，再拧动钥匙门启动机启动。接下来咱们看一下详细的接线方法。电瓶的负极连接总开关，总开关的另一端必须要保证搭铁 电瓶的正极连接启动，击倒在大柱上，引出一颗全车用电，接在电流表减号，电流表加号接发电机加号钥匙门一号线接电流表加号钥匙门二号接调节器加号钥匙门三 号接启动机小助调节器的 f 接发电机的 f 调节器的搭体接发电机的减号单灯，钥匙门的二号线接灯。开关灯一般是三个线，黑色是搭体，黄色是见光。接在第一个柱上， 远光是红色接第二个。注，全部安装完以后，我们试一下发电机是否发电，电流表像加号指示说明发电。最后感谢您的观看，希望对您车辆电路有所帮助。
