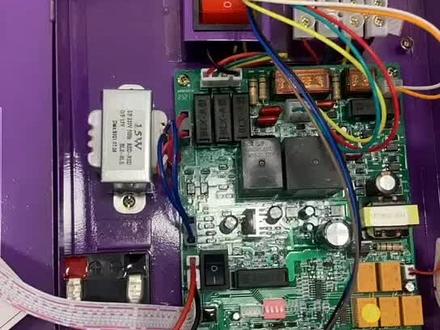

今天我在施工现场,正好说要调这个卷帘门的高度,这高度怎么调呢?我跟大家分享一下。 先把这个开关先把关下来,然后我们在这里看到一个拨码开关,是吧?这拨码开关我们把二拨上去,然后 该电源。为了让大家看明白一点,我还是到下面那个卷帘门那里有个升降转换开关那里 操作给大家看一下。首先我这里已经设置一个高度,这是一米八,一米八的高度,我们按下降,下降到那个那个位置,一米八那个位置,然后暂停, 暂停之后呢,我们要到控制箱那里去看一下,先把这个电源关下来,然后把二拨下来,然后再把一拨上去, 对,然后我们要把这个电源打开, 打开我们再看一下,刚才我们调的是半将是吧?调的是半将,现在是属于是半将的状态,我们要把这个呃,让它上升,上升到顶,按上升降让它到顶, 好,现在上针到顶了,那我们在这个模块 六和八这里短接,看一下他是不是半将啊?让大家看一下刚才我们射的高度,他就会停下来,这就是半将了, 这半将可以了,那我们就装一个模块,把模块装上去,看他有没有反馈,看他有没有反馈,我先拿模块把它装上去,半将这个号码是幺五八,先把装上去, 你看这个反馈灯呢?已经亮了,输入动作亮,这就是半将啊。 半降完我们就试一下全降,也是短接,六和八短接要 等等一会,然后他就会降下来,现在我们是属于全降,让他降到底 卷的门架这样是有点慢啊,不是那么快,让它降到底 可以了,那现在降到底, 现在属于是全降的状态啊。那我们把这个全降魔怪把它装上去,看一下 这个全降模块输入动作,这个也是主机那里就接收到反馈了,反馈信号动作灯亮了,这样半将跟全将就调好 好了,其实也没有那么复杂,我们把它呃,让它上升上去,升到顶。 可能每个厂家他的卷帘门控制箱可能也不太一样,但是原理是一样的,所以说我们调这个高度其实也没有那么复杂,也很简单的。 今天我正好在施工现场,所以说就跟大家简单分享,谢谢大家观看,谢谢。
粉丝4.8万获赞1.8万

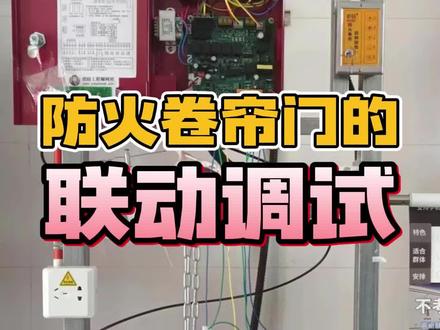

接下来呢,咱就开始来讲我们这个联动的调试啊,来看一下啊,这个地方是接启停按钮的啊, 请按钮,这个上面有公共端上上升按钮、停止按钮、下降按钮和复位按钮,一二三四五对应的是我们的按钮里面的五个端子,有的按钮没有五个端子,只有四个端子给到你啊,这个按钮我们 我们拿过来,这个没装啊,有一个是装好的,刚才也是操作了,在你操作的时候要把它打成开啊,这有个锁, 这有复位,有上有停有下啊,还有个消音,他都管用的啊,都管用,然后这个上面他只有四个端子给到你,你就接四个就行。公共端对应的那个公共端啊,公共端对应里面的公共端,上升端对应上升端,停止对应停止端啊,下降对应下降端就行。 这个就是啊,我们的公共上升停止下降对应的往上接就行了。这个按钮的话,它上面的过载这个线啊是 并连的,在这个上面再来并连一根线,再接到对面上就行了,他这个控制的这个级别,他的控制的级别是一模一样的,就是你在这里控制上,在对面也可以停啊,在对面下,你在这里也可以停,他是可以啊,就是控制级别是相同的啊。不不不,存在谁优先啊? 好,那这个就接完了啊,接完了以后再往这边来,这里有六七八端子,对应的是他。嗯, 卷帘门控制箱自己接的那种烟感和温感,现在一般都不是自己接了,都靠我们联动控制器联动了啊,如果有有自己的烟感温感的话,往上接就可以了,这个九和十和十一 对应,对应的就是它半降和权降,这个就靠我们模块来控制了啊,这个是属于是无缘的啊,无缘的端子, 无缘就是长开变成长臂啊,无缘输出消防联动模块,这就是长开变长臂了。半降,九和十平常是断开动作以后闭合,他就是半降,如果想全降的话 就是降到底啊,降到楼板面就接十一和十端子,不分即兴,他就是个常开和常闭的信号啊。 那么接下来呢?我们现在来让他搞权将吧,权将十一和十啊,十一和十来拍一下这个位置,这就是对应的接线端子,我已经贴好了,写好了放在上面。这这几个是接一二三四啊,是接我们按钮的,已经接好了啊,这个是接他本身自己带的烟杆和温杆的,不需要他们。 没有啊,就靠我们联动控制器来联动模块来联动的。九十十一啊,九十是半降,十和十一是全降,我们现在想要全降,我们只需要做到把这个十和十一,把这个十和十一给他捏到一起就可以了啊。 等会我捏到一起以后,你看一下他能不能控制就行了啊。十和十一 全降啊,如果是半降,降到中间一米八就停了,那个半降的那个那个高度是可以调的,我都会教你的。 好,停了啊,这是我们的下降啊。好,那我们现在再上到底啊,来试一下半降啊,试一下半降,因为半降没调,看一下 半降是不是好的,如果半降不是好的,等会还要调半降啊。现在呢,我就把这个半降的端子应该是九和十啊,九和十 啊连到一起来,看一下他能不能降到中间就停。刚才全降是降到这好,停了,停了啊?这个可以调啊,这个是半降啊?这是半降,这属于是常开常闭的一种信号。

先打开控制器,然后找到这个说明书,我们对着说明书说好了啊,消防模块信号的话是无缘的话,无缘半将的话,我们接法就是接一个嗯,十三的端子, 然后加一根十四的公共线,然后反馈的话两根反馈线就是,呃,就是下位反馈, 下位反馈就是二十二,二十三,如果是强将无缘的话,就是要接到一个十五的端子,然后接到一个十四的端子, 下位反馈则不变。二十二、二十三。如果消防模块给的是 二十四伏有缘的话,如果是半将的话,我们这个信号的正极线,呃,就接到半将,半将的话还是十三, 然后把负极线接到这里,二十五,握紧反馈二十四,升光报警器,正负极 如果全降的话全降,这个消防模块线的话应该接到这边全降十五,然后 然后这个还是接到二十五两个段子,下位反馈的话就是不变,二十二跟二十三两个段子 我们来看一下,这里都是比较清楚的啊,就是半将公共全将,这边就是下位火警。

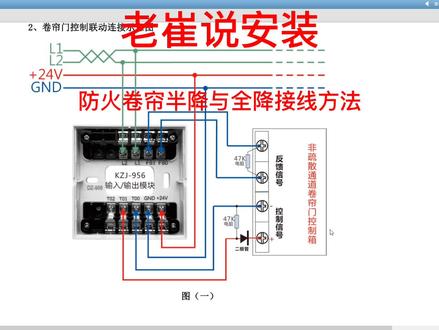

大家好,这里是老崔双安装,今天说的是输入输出模块控制消防卷帘门半降于全降的接见方法。首先咱们来看非疏散通道上的防火卷帘门控制箱,二二一二二二 就是咱们的二中线,二十四伏和精力就是咱们的电源线,二中线分别接在输入输出模块的二二与二一接线段子上部分即行电源线分别接在输入输出模块的 二十四户正和经营地上。接线端子上。提零一提零,零就是咱们的输入输出模块,输出短是有缘输出 fb 一 fbfb 一 fb 零是输入输出模块的新号。输入接线端 这两个四十七开的电阻是对模块与防火卷帘门控制箱之间起剪线功能,具有单向导电的二极管,是保护咱们的模块的,在防火分区内起防火分割作用的防火卷帘门。 当有火灾发生时,消防火灾联动控制界给我们的输入输出模块发出启动信号,而我们的模块输出端 体灵零和体灵一输出有缘二十四伏电源信号给防火卷帘控制箱启动信号,接线端子导通主电路,防火卷帘门下降到地面,此时控制箱上的反馈信号 常开出点闭合反馈给我们的输入输出模块 fb 一和 fb 零,而咱们的输入输出模 块并启动反馈信号发送给火灾联动控制器,这就是非疏散通道上的防火卷帘门一步降到地面控制过程,其实他的接线是很简单的。接下来咱们再来看疏散通道上的防火卷帘门两步降接线图,这一块就是 两步将接线头这一遍输入输出模块是管的半将,这一边控制模块控制的是全将,其实他的接线 就是一个全降的重复接线,等于是两个全降接线图。疏散通道上的防火卷帘门两不降工作原理是在防火分区内达到联动报警信号的信号,输入输出模块就会动作,输出短,体灵零和体灵一就会发出二十 是否有缘信号到卷帘控制箱导通主电路,卷帘门下降至距地面一点八米处,起到 防炎作用,避免烟雾经此处扩散,既起到了防炎作用,又可保证人员的疏散。此时防火卷帘门常开触点闭合给输入输出模块输入短,输入半,将信号 模块并反馈至火灾联动控制器,半将完成。当防火卷帘门两侧任意着专门用于联动防火卷帘的温感火灾探测器发出报警信号,防火卷帘降至地面,也就是说温感 火灾探测器动作表示火疑卖到该处,此时人员已不可能从此处逃生。因此, 防火卷帘门下降到底起到防火分割作用。其实只要你认真学习,单纯的接线不是难事,难道是防火卷帘规范你知道多少?不然你调试到防火卷帘就不合格。比如说你设置的是一步将加掩饰全将 是错误的,因为当火灾发生时,一分钟的饮食根本就来不及逃生,就算是按按钮升起了防火卷帘门逃生,由于监控在操作后不去恢复卷帘,导致火时蔓延到下一分区。 再比如,一个防火分区内有好几趟防火卷帘门,有一趟卷帘门处发生了火灾,你调试到防火卷帘门是防火分区内任意者温感探测器,报警 几趟,卷帘门都全降,也就是说一处卷帘门发生了火灾,你把其他的逃生通道也给关闭了,这也是错误的调试。以前这样调试是因为规范规定的不太明确, 自从二零二零年三月一日起,新规范就写了非常详细。再犯以上的错误,那就是你不爱学习的原因了,特别是消防、第三方检测公司和政府质检验收部门的人员, 更要看看新规范。好了,今天就与大家分享到这,想学习跟对人很关键,打开你的慧眼,做出你正确的选择。点开视频下方的小程序,从此你就出现了系统性学习的道路。

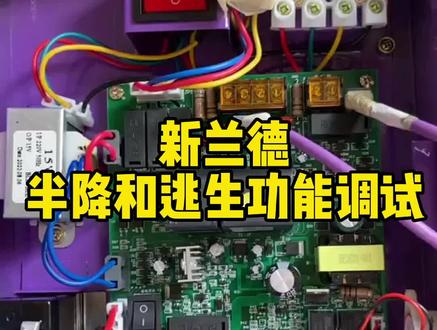

新兰德防滑卷帘控制器的半降和逃生功能的位置的调试啊,先关掉主电和备电,都关掉啊,把拨码二拨到上线,拨到上面去 开组电背电,打开组电背电, 听到听到喇叭叫了三声之后进入学习啊,按下降到一米八,按停止, 再按下降到下限位他会自己停,再按上升到一米八,按一下停止, 再按上升到上下位,他就自己停。 关掉主电备电,把波马尔波到下面来调试完成。

你认为松江主机上面防火卷帘上面写了,昨天晚上写了卷帘全将和卷帘半将,你认为在萧峰事业操作 到底操作的是卷人全将还是卷人半将?有没有回答?卷人半将都可以,半内 应该是根据一米八的,应该是根据通道的,就是这个卷帘设置在什么位置啊?通道上面就是一米八,我现在就是主径在控制的,到底是能不能控制全奖还是满奖?控制能不能半降是不是?好,大家讲了啊,那就除了你之外都是对的, 主机只能控制全价,不能是半价。什么意思呢?就主机所 会换一只主机所控制卷帘一定是在飞出,在风浪这里。嗯,如果是现场呢?你需要到现场去观察以后,然后再进行操作,到现场来进行将第二步进行关闭才可以。 你主机可不能说直接降到底,就直接这样。我说啊,主机可不能直接去控制疏散通道防卷液,你想降到底是不允许的,只有到现场去控制才可以。 好,明白了,如果让你操作,我只会操作卷帘全将,而不是半将。好,对,卷帘就这么几个问题,你理解就可以了啊。
