55寸三星14y灰屏技改方法

黑屏割断，绿波马上出画面。大家好，我是快修小哥，今天我们来搞一台三星背光亮屏布线，这种也俗称黑屏，屏幕没有画面。我们来到后盖，名牌是一张三星五十五寸， 打开后盖配了一张京东方屏，这个问题基本电压没问题，我们断电断开左边排线，这时候左边画面是正常的。 遇到这种问题呢，维修方案特别多，而我用自己最擅长的哥绿波信号，这个 c 一一一四旁边有一根信号保护，解除保护隔断绿波马上测试。 把刚刚排线接上，电源接上，可以看到图像已经出来了，只要有方法，修起来就简单，这时候可以看到整个画面正常，画面色彩也很显眼， 只要能修好耐用就可以使用。快修小哥的宗旨就是找准问题解决，并快速修好。

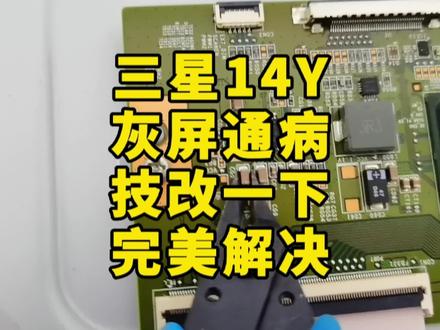

接一根细线，解决灰屏黑屏问题。大家好，我是液晶电视维修员张师傅，有很多老铁还是不会测这个三星屏， 像这种三星十四外屏呢，他就需要去除保护之后侧单边，不然不去保护他，开机起来他就是灰屏， 测这一边是灰屏，再反复测另外一边也是灰屏。这时候呢，就需要通过焊接一根细线去除保护这款三星十四外屏， 需要焊接 f b 三三一与 f b 三四二的信号串起来，像这样给他连接好，连起来了， 开机即可出图 出完整画面。修复好，这一期讲的是三星十四 y， nice， 下一期接着讲三星液晶屏十五 y。

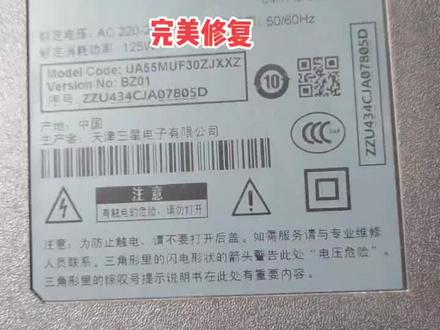

兄弟们你们好，今天呢？呃，我们来修一台五十五三星的呃，电视，据用户反应呢，他那个机器啊爆放会飞，然后我们现在充电试一下，看看这个机器是什么问题。 嗯，这台机器人现在现在是黑屏的，声音是正常的，其实黑屏和黑屏啊很多呃，用户啊或者是 人他都是分不清的，其实归平的时候我们只需要轻轻的拍拍屏幕，他是会有光线闪出来的，这个就是真 背光是亮的，屏幕是不显示。呃，百分之八十左右都是屏幕的人， 如果是灯条损坏的话，他是没有光的，所以这个机器应该多数是屏的问题，三星的屏的故障率也是很高的。下面我们打开来看一下这个机器到底是问题出在哪里？ 这个机器我们现在已经打开来了，我看了一下评论区说我们没有上干货给你，今天我们上点干货给你。 嗯，比如说像这台机器现在归平我们该如何去查？第一，我们现在后盖已经打开来了，我们要首先要查一下整逻辑版的供电，供电电压有没有主板出租到逻辑板的供电， 这是最主要的。然后就是逻辑版的增压电路，看看有没有正常。那我们现在来测一下这台机器到底是什么问题，我们来看一下这个修复过程， 现在只是已经打开了，嗯，我们来测量一下， 你看看表，十二伏供电是正常的。嗯， 那我们再看一下生涯电动 vy， 他是灵魂，他是没有的，再看 vivga， 他的电压也是没有。再看 vgl， 电压 也是没有出现这样的现象，电压全部没有，生压电压都没有，有两种可能，一个就是逻辑版换，第二个就是说 平的电路啊，短路造成逻辑板保护没有电啊。那我们怎么去区分呢？我们只需要把他的排线拿掉， 单独来测试逻辑版，看他有没有。这这个方法也是决定于一部分品，现在有些的屏啊，他是不能断，单排，如果断掉的话，逻辑版照样也会薄，但是这个屏可以断。我们现在把排线拿掉，我们来量一下，看一下。 三伏供电雨 vdd 三点三伏，那也出来了啊。 von 生压电路三十伏也正常， vivpd 十七伏也是正常的， vgl 的电压负的七点八也是正常的，这个我们就可以确定的逻辑版是好的。 呃，基本上的问题已经锁定在屏幕，屏幕上面肯定是屏幕啊，短路造成落地板薄，那么我们看一下，因为这个屏幕是分左右两边的，我们现在看一下到底 是左边，呃，有问题还是右边有问题，我们可以单独去测试单边 这个上排线一定要断电的啊， 我们再测一下，我们只上一边，这边不上。这张是什么呀？我们再来看一下。 嗯，增压上来了，证明这边是没有问题，那我们再看一下 现象，证明屏幕的这一面是好的，坏的是另一边。那我们如我们再把这一边的上去看一看，是不是像原来的问题 都不要养殖 看。果然他的故障是由这个右边引起来，马路引起来是逻辑版保护。下面我们就要拆开屏看右边到底是什么原因导致的逻辑版造成的保护。 呃，现在这款瓶我们已经拿下了，嗯，我们来上台面，我们来看一下，我们用高倍镜来看一下玻璃机到底是怎么回事，呃，现在我们通电看一下 还是还是废品状态，通完电以后开机。 二是飞行状态，他的故障刚刚是在右边这边，我们来看一下右边到底 现在这边有打火车厢这个线路，大家可以看到屏幕这边那边 是有跳火断线痕迹，我们再继续继续找看有没有啊。这边也有打火现象，此处也有打火，我们在十倍一百倍状态下，我们看一下， 看这边名版就能看到打火，这边已经打火烧掉了， 看还有没有，你看此处也有画面痕迹对不对？ 调一下亮度对比度，看的清楚一点，一根啊，这这边也有方便，这边明显就有短路现象，这边 遇到这样的问题的话，我们要把这段线路要全部切掉，这段线路再重新把短路点切掉以后重新飞线啊， y 和 y 之间开始飞线，呃， 一根，两根，三根，这三根线要重，全部重归其他的，我们给他看一下有没有， 其他里面是没有的， 其他还是玩好了，证明这块屏是断了三根线。他这玩意基本上都是断线吧，多数都是用户啊，用水插啊，或者是房间里面潮湿啊，造成这个线路啊腐蚀啊。 我们现在找到故障点，我们下一步开始开始飞线，我们在机器上面看到的那断掉的三根，嗯，我们现在来看一下它所对应的这三根， 在上面我已经标注出来了这三根就是这三根，三根线，我们要把这三根线背到下 下一集的三根线上面去。呃，其中中间的线路啊，它是要切断的，因为防止暂时辐射大火， 所以我们重新再用线把它连到下一集回线一般呢都是选择零点七左右的线，好回，但是汉语思政也要用适应，不然不太好看。 飞的时候这个点啊，我们要用十四号刀头啊，要把它轻轻的上面一层弄掉，这样方便焊接。 先把它涂上洗以后我们再合适看就 ok 了。 呃，这个屏我们现在飞好，那个断掉的几根线，我们现在呢全部给它，给它飞起来了，给它连过去了啊。 嗯，接下来我们等会装机测试。嗯，这台机器现在上机图像都正常了 啊，颜色各方面都很好，下面生下来就是装机老化实质。谢谢你们观看，再见。

大家好，我是帅小胡，今天帅小胡又来拿这个小板来为大家分享一下幺六 y 是怎么改它，怎么去修它的。看我身后有一台海信的五十五寸的灰屏， 打开电视机后盖，这个就是幺六 y 的三新品，我们马上把它边板给它拆出来， 好屏的边板就拆出来了。这款屏一般情况下八九不离十都是外的问题，但是我们可以看见 这款屏他这里的排线是断不开的，我们就没有办法点半边。这种情况下我们如何判断是这右边坏还是这左边坏？这个是真没有办法判断，只有点 冰点降了。一般情况下像这种断不开的，只能说负边的可能要大一点，所以说我们断外只有先进行先断负边， 如果不行的话就要把它接回去，然后再来电再来断主边。好，我们开始对负边进行断外，拿一个全新的刀片，然后把外给他断掉。 段位很简单，就是隔着十七条线视频，最后我会附上段位的图和接线图，不用担心视频看不清楚，不用担心， 一定必须要割开， 看一下我的手法，这个手法这样 这样好，这就断外成功。现在通电开机就有图像了， 但是我们可以看见图像上面有满屏很均匀的很细小的横纹，满屏都是很均匀的，这种怎么处理？只需要把刚才连勾断那十七条，把连接在一起就可以了，横纹就会消失。 接下来我们只需要把刚才割断的这一边的这十七条把它接在一起的横纹就会消失。 好，现在连接在一起，横纹百分之百是消失， 横纹就消失了，没有横纹了，现在剩下的问题就是偏色，这个偏色这个时候就需要加帅小猴的系改小版了， 接下来我们就开始加这个小板，处理他的偏色问题。这里螺丝孔可以直接接地，找一个这种白色的螺丝，把螺丝拧紧， 拧紧了以后给小板一共连接三条线，一个十二伏供电，给小板连连接，然后输出需要使用 vgh 和 找不见两条线，自己把它连接好，由于时间关系，我先把连接好了。 十二伏供电，我们就在保险这里学习呢，不管是保险的前端还是后端都是一样的啊。接好十二伏供电，然后这边的是就是 vga 和 vgo， 靠右边这边是 vgh， 靠左边这是 vgl， 然后 v g l 这边我们把两个电容之间，这里有条线，我们一定要把把把它割断， 两个电容之间有条线，仔细看有条线，我们把它割断 好，然后未接起，这这边我们就在这个位置二极管这里输出这个位置，这这一段距离，随便找个距离，找个位置，我把它割断。 哥哥 啊啊， 确认割断以后，这里有个三极管，也就是他的开关管，把这个 vgh 升压的一个开关管，我们给 给它取掉，取掉不要了 啊啊， 好，取电了以后啊检查一下，好，没什么问题。然后准备连接，这里是 vga 器， vga 器，它上面这里有个点，它标的是 vo on 啊， vo on 就是它的 vga 器，这里是 vofvof 关嘛，就是 vga， vga 的是关段电压嘛， vga 器是打开电压嘛。然后我们把小版的 vgl 把它接上， v g h 把它接上，就是一个很简单的原理，用我的小板代替他原来的 v g、 h、 v c、 o。 接好了以后，这个时候我们就通电开机，通电开机以后图像看都不用看，肯定是灰屏的。接下来我们拿上万用表，拿上万用表测量电压， 测量一下，测量一下两个电压，然后对电压进行调节。首先测量 vgl 电压， 四点四伏，这里有个电位器可以调节电压，逆时针旋转，切记逆时针旋转，我们把电压给他调起来。 这个这个小版我之前用过，嗯，电压比较好调，你们拿到新的的话，嗯，电压调的时候圈数有点多，要有点耐心啊，使劲转圈圈，使劲转，多转一点圈圈，我们把它调到大概十六点，十七点六伏，十七点六伏 啊，差不多左右就可以了， 接下来我们调，接下来我们调 vgh 啊， vgh 是顺时针旋转，顺时针旋转我们调到二十四伏， 我是师傅。然后电压调完以后，我们就可以可以通电关机，然后重新开机来看图像， 关机开机，看图像接好以后重新开机，图像就有了， 而且这个效果有明显的改善，这就是涮小胡家的系感小板，这里最后涮小胡，在这里要 总结一下，为什么我们有的师傅接这个板会挥平。经过我的总结，首先是主要原因，第一个这两边 没有隔开， vgl 和 vgt 没有完全隔开，这是第一个原因。第二个原因就是调电压，电压，记住我们的负压给的是负十七点六伏，十八伏啊，尽量不超十八伏，超是可以超，但是 只要他不保护，不窥屏都可以啊。一般我们先以标准电压十七点六伏为准，然后 vg a 电压是 二十四伏，给我们给的是二十四伏，有个别的屏严重一点我们也可能要给到二十六、二十七、二十八伏，但是一般情况下都是二十四伏和十七点六伏，这是第一个原因，就是 没隔开和电压两个问题所导致的灰频。还有个原因，这个原因非常的重要，是什么原因？那就是断外的这一边，断外这边我们仔细看一下，仔细看一下， 我们仔细看一下，首先我先把电断掉，看一下关外这边，这里有很多，这里有个孔，这里有个孔， 这几个孔位记住在上面要把它包括在外，要把隔断。很多师傅在割的时候没有把个孔 包含在外，直接直接从这里面割了，割了把钩孔留在这，留在这里面了，因为钩钩钩孔这个孔这个点后面是有线路的，这平的边板后面是有线路的，我们可以看一下 这个过孔，这几个点其实就是他的微接热点呀。啊，就是其实就是他的微接热点呀。从这里线从这孔位吗？从这孔位过来，过来，过来一直过来，你没有把它割开，没有割开以后 没有割开你这把，你这把，这把你再连接，然后虽然这里割开了，但是他这个微接药店他是过来是有几路的，所以说我分析应该是这个原因导致的灰频啊，这就是为什么我们有的时候接这个会灰频的原因。转小胡接这个每次都是百发百中， 完美修复，无懈可击。

今天就教大家来修一下这个一六 y 的电视机啊，这个是五十五寸的啊，一个海信的电视机边条是不可以断开的，开机挥屏，像这种的话 需要测量一下啊，就说挥平啊，判断下是电容坏了还是这个芯片坏了啊，我们就用腕表打到风铃档啊，用这个专门测试电容的测试夹测试一下啊， 像测试的话电容坏了没有，只要夹在两端测试一下，点四三四五，你看这里就没问题， 你看这里也没问题，测到这个升压芯片的位置，你看这里就短路了，这里肯定有问题啊，这里的话也短路了，如果出现 两个都短路，两组电压都短路的话，一般这个电容是没坏坏的，就是这种生压芯片，就把这个生压芯片换掉就可以了。换这个生压芯片呢，要注意一下这个 tab， 他如果你一加热的话，他容易起来脱胶， 所以说换了换贴 b 以前呢，就把这个锡箔纸用锡箔纸固定一下啊，这样换贴笔就不需要担心这个 东西了啊，换那个新店就不需要担心受热，把这个贴 b 弄起来。

这个逻辑版啊，这个电容坏的特别多啊，就这个小电容，把它夹在这里，把这个电容给拆掉，好，把它拆掉就好了。 今天接下一台海信四十吨液晶电视机，开机灰屏背光亮，屏不亮，就像这种情况，背光点亮了，但是屏幕不亮，像这种问题一般都是小问题，我们来拆开看一下，在逻辑版上面找到这个 cg 五的这个小电容啊，就这个电容坏的特别多，把它拆掉，把它拆掉就好了，就这个小电容 已经碰过很多台了，那个拆掉以后我们来碰一下看一下啊，碰面的话图像非常的清楚，一点瑕疵都没有，非常的完美。像这种的话已经碰过很多台了，就是一个电容坏了，引起整个的灰平，拆掉就好了。

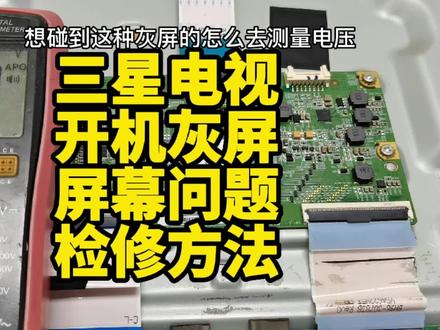

想碰到这种灰瓶的怎么去测量电压？首先的话我们需要测一下屏幕电， 一般是十二伏左右，对，十二点七伏，有的是十一点几伏，有的是十二点几伏，那都正常，反正只要十二伏左右就可以啊。我们再测量一下 bgh 电压，这里的话是用 von 仪表示，他都有测试点的， 哎，这个没有电压，那么没有电压，我们就关机 断排线看一下，看是不是屏里面短路，我们就把这个右边这个排线断开，把这个排线取出来，我们再通电来测一下， 同龄的话我们在 测量一下电压，三伏电压没问题，然后再测一下 v j h 电压，一岁三十点四伏，当我把这根排线拔掉以后，这个电压就升上来了，证明这个逻辑版应该是没问题。三十点四伏 那么就是屏的问题了，应该就是这边有短路，我们仔细检查一下，把问题找出来就可以修好它。 bc 负七点八伏， bgl 的电液压一般在负八伏左右， 然后 vgh 是二十八伏左右，反正上下一点都是正常的。 vadd 的话一般是十六伏左右，一四十七点五伏，反正大概就可以了。他有 有的屏高一点，有的屏低一点，都是属于正常情况啊，基本上就可以判断是屏的问题了。把这根排线一接上去，什么电压都没有了，那就检查一下屏里面哪里短路了，我们就需要把屏拆开检查。

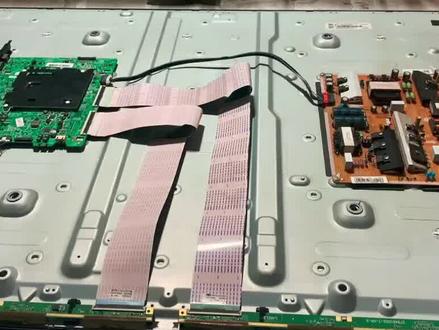

故障黑屏前三星解除保护，完美修复后，大家好，我是快修小哥，今天来看一台三星电视故障，可以看到是黑屏无显示。 每款三星屏保护措施都很多，有保护自然就有办法解除保护。打开可以看到这是一张三星五十五寸，后面结构是一张三星主板跟电源板，这种屏幕点哪边都不会亮，断开会保护。 首先找把镊子在这里短接取掉保护，不必要短接，按住就行。按住的同时断开左边排线，此时右边有画面，屏幕是滑行第零二期，左边绿波信号切断，保护侧 彻底解除。这种叫位一信号割断后马上可以看到 logo 啦！方法很直接，但是效果很好，简单快速，明了，稳定。 快修小哥的宗旨就是找准问题解决并快速修好。

大家好，今天给大家分享一个维修三星屏幺四瓦的一个小技巧啊，这个三星屏的驱动版啊，也就是逻辑版啊，跟其他液晶屏的工作原理啊，有点不一样啊，这个三星屏你如果把两边排线啊， 任意断开一边，他逻辑版都不会工作，就会进入保护状态，这个时候你如果插上供电啊，插上供电的话，有十二伏电的话，他这个逻辑版啊只有两组电压啊，一个是三点三伏跟一点二伏啊，都是这个芯片的供电。 现在我们只需哈找到这个 f b t r d y 这个点啊，这个反馈点啊，我们给他加个电压上去啊，加三点三伏，这个逻辑版就可以正常工作了，这个点这个位置 对应的就是这个点啊，现在我们就把它线连好了，从这边引一个三点三伏哈到这边 f b 上面哈，我们现在试一下逻辑版，看能不能处于工作状态，看一下啊，这个 a v d d 十七伏电啊，已经正常工作。 所以说我们通过刚才那个方法，我们就可以判定哈是逻辑版驱动版的问题，还是这个屏上面的问题哈， 以至于我们确定左边或者是右边的问题，都非常方便。当然哈，我这个机器啊，用了此方法以后，那个逻辑版仍然没有工作，就证明那个逻辑版是坏的。这个逻辑版我就是重新买了一张，现在就 ok 了，看一下效果， 我这个运气就比较好啊，是单纯的逻辑版问题啊，其实像这种三星品啊，坏的最多的啊，就是他玻璃内部短路比较多，这个就需要我们通过判定左边右边的问题，然后来记改。

one two three go 将来的你一定会感激。 one two three 你一定会感激现在 真有一天我能够超越我自己他妈。此时我不再懦弱逃避，没有困难，我 还在远方，我从未放弃。 one two three go。

大家好，我是帅小胡，来先看接线图后看视频，这台三星电视一眼就能看出来左边图像方案，这是为什么呢？没有错，原来是外字的外 撕了耳朵，所以说图像发暗。原本的故障是灰屏，这是电视的型号，五十五寸的五五 ku 六三零零。解决办法就是加小板， 这里是屏幕的型号，华星光电五四六幺 d 零二机盖，小板已经加好了， 加机改小板的话需要把散热片取开，取开就可以看见这一个芯片，这个就是 vghvgl 的芯片，这里是 vgh 电压，这边是 vgl 电压，电路没有 vghvgl 作为标记，所以用 万用表测量或者看电路的结构，或者是可以经过反向的方法，因为这个平有耳朵边条上面这里有两个点，这两个点就是 标有 v j 七 v j 二，我们可以用这两个点可以把它割断，把小板接这里也可以，也可以经过反向回去， 用腕表的蜂鸣器档经过回去，然后再找到未接器未接二，帅小福就是用这个方法把找到去，然后再把小板加上去调电压就可以了。通电开机放图像，让大家看一下这个效果 是不是有了明显的改善，还是播放的和原来一样的视频，左边发黑，基本上是可以说是忽略不计了，只是一丁点轻微的完全可以忽略。不 g 来把电视放下来，放下来可以看见小板在上面，视频没有做剪切，还是这台机器对吧。 最后来测量一下小版的电压是多少，这里 vgl 我调的是负十三伏，原版是负八伏，这里 vgh 我调的是三十一伏，原版是二十八伏，因为 vga 气可以改变，亮度有所提高。

只需要在这个位置记改一下，记改一下就好了，今天介绍一台小米五十五寸电视机，开机挥屏背光亮，屏不亮，就像这种情况，背光点亮了，屏幕不亮，像这种问题都是小问题，我们来拆开看一下， 拆开来可以看到结构非常的简单啊，这个配的是一个三星一六 y 的屏，只需要在这个位置记改一下，记改一下就好了。这个是修好后的效果， 修好后的效果图像非常的清楚，一点瑕疵都没有，非常的完美。
