家庭电路螺丝口灯泡怎么画

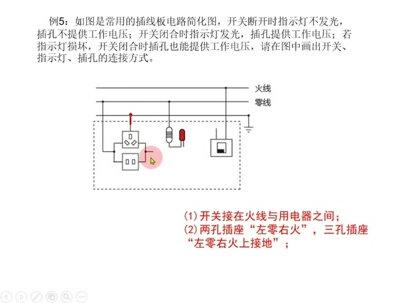

同学们好，今天我们讲家庭电路做图利用，做图的时候我们要注意这几点，一、开关接在火线和用电器之间。二、左零右火， 再加上个上接地，如果三孔的时候还要注意上边的连接地线。第三，螺丝口灯泡的灯尾接火线。第四，单根保险丝串联在火线上。 我们掌握住这四条原则，尤其是第一条和第二条用的是最多的，对咱们做图非常有利。首先看一下利一灯，电灯 和两个开关接入家庭电路，同时闭合两个开关，电灯发光，只闭合一个开关不发光，证明这两个开关相互影响， 所以说这两个开关是串联，串联以后再来控制这个电灯，根据 这个开关一定要连在火线和用电器之间，所以说我们先连起来连火线，再把两个开关连接起来， 开关在与电灯连接起来，再连接零线。 第二，三孔插座带保险盒，正确连入电路，这个是三孔插座，我们看到看到插座就要想起来左零右火上接地，这是保险盒，保险盒我们知道要连接火线， 好，那么所以说我们来看一下怎样来做。左零诱惑，打点上接地，打点左边连火线，那么先连保险盒，再和火线连接起来，打点 好，接下来看一下立三各原件连轴电路，其中开关只控制电灯，三孔插座连保险丝，这个跟上一题是一样的， 那么我们看下这一次出现了一个实物灯泡啊，灯泡这一点，上面这一点就是灯尾，灯尾，咱们要连火线，那所以说这个题难点就在这一点 我们掌握了，其实它很简单，怎么连？我们看一下第一个，第一个开关连在火线和 用电器之间，所以说我们连接好，打点，这个连接 灯尾连接火线，所以说连接起来螺丝连零线，所以说连零线 打点好。接下来咱们再看一下插座，插座我们仍然遵循左零，上面有 左零右火右火，再连接零线，零线好，那么再接下来上边上接地，所以说连接地线。 第四仍然是一个带开关和指示灯的三孔插座，插孔能供电时指示灯两 那种，能供电时这个指示灯也亮，开关如果断开了，插孔不能供电，指示灯不亮，指示灯如果醒坏了， 插孔仍然能供电。哦，到这我们就可以看出来，指示灯和插孔他们之间工作的时候互不影响，所以说证明 指示灯和插孔是并联的，所以说我们在看到开关了，我们知道开关一定要连接在 火线和用电器之间，在这里边发光二极管和这个插座都是单位用电器来使用的，所以说第一个火线连 接在开关和哎，火线，哎，开关接在火线和用电器之间，然后这连接起来满足了诱惑。然后我们再来看左边，左边接零线 好，连接起来，我们打点，再在这个地方打点好， 上方的，我们上接地，接地线。 第五仍然是一个插线板，嗯，他跟刚才是一样的，功能是一样的，开关控制他们两个，他们两个互不影响，互不影响，那就就就证明是什么 指示灯两孔插座三孔插座互不影响，他现在在这里已经给我们连接起来了，所以说咱们首先看到开关，就要知道开关连在用电器和火线之间，所以说咱们， 嗯，应该先听这个，不过这个先连地线了，也很好。接下来咱们再连啊，再听这个，这边火线，火线先 连开关，然后这个指示灯也要连起来，我们用一根线连接起来，打上折重点。好的，今天我们就讲到这。
