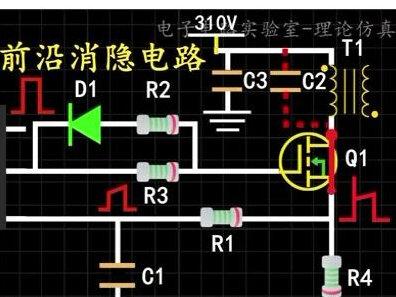

开关电源环路反馈前沿消引电路、 led 开关电源电流反馈环路中的 r c。 电路到底是低通率拨切还是延时器或者是积分器呢?这个 r c。 电路到底有什么作用? 开关电源中次极次二极管的反向恢复或等笑容性负载,以及寄生电路阻抗引起的开关,顺便会在莫斯管员急上产生浪涌尖峰电流, 比如开关变压器初级绕组的分布电容影响。右图是变压器绕组的分布电容示意图,咂与咂之间和层与层之间都有分布电容,所以初级变压器等效电容。如左图, 当 p w m 为高电平时, mos 管 q e 导通,因为初级线圈的寄生电容 c 二电压不能突变,相当于短路,经过整流滤波后,试电电压三百一十伏,直接加在曲扬电阻上,产生巨大的浪涌电流,这个浪涌尖峰电流远远大于 mose 管 s 级限制电流 将会在曲央电阻。而似产生尖峰电压,使后极 p w m。 控制器的误判会使 p w m。 控制器一直重启,或者是开关电源环路崩溃。 加入了 r e c e 后,当电路产生浪涌电流时,再取样电阻。而四产生的尖峰电压经过 r e c e 吸收, c e 电压不能突变。这个尖峰电压不会使芯片误动作, 使电源正常工作。而二一 c 一组织该如何选择?当二一 c 一的取值较大时,充电时间太长,会导致 mos 管的电流大于 与其限制电流时,此时 c 一电压还很低,达不到 p w m 控制器的过流,检测电压可能导致器件过热或者爆炸。 当而一 c e 的取值较小时,充电时间太短,导致无法完全吸收取样电阻,而四尖峰电压使后极 p w m 控制器的误判会使 p w m 控制器一直重启。 二一 c e 的大小需要看对应 p w m 控制器的手册,例如 p w m 控制器 c 二六八八五手册如下图,发现前沿效应时间 p l e b 等于三百 n s 等于五减六的差乘,而一乘 c 一 一般在这附近即可。为什么有些控制 ic 内部有前沿消引电路,我们还要在外部加前沿消引电路呢?因为有些变压器的绕法不同,产生的寄生参数也不同, 会导致需要前沿消引的时间不同。外部加前沿消引电路,确保满足最小消引时间。
